3、cadence从零开始让一个VCO起振——如何调频

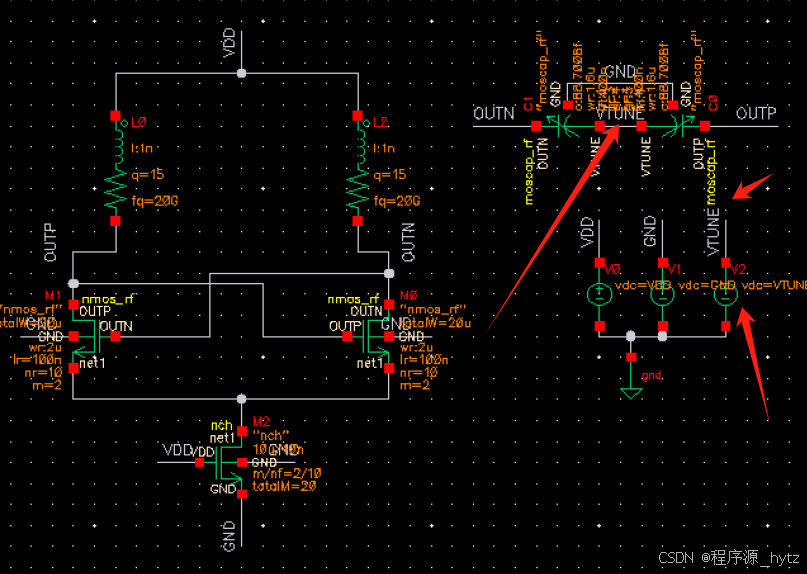

上一节的电路其实只能说是振荡器，但不能说是压控振荡器。最常用的压控的方法就是用变容管。我们在电路中输出的两端加上变容管，并且insert一个新的VDC作为VTUNE。

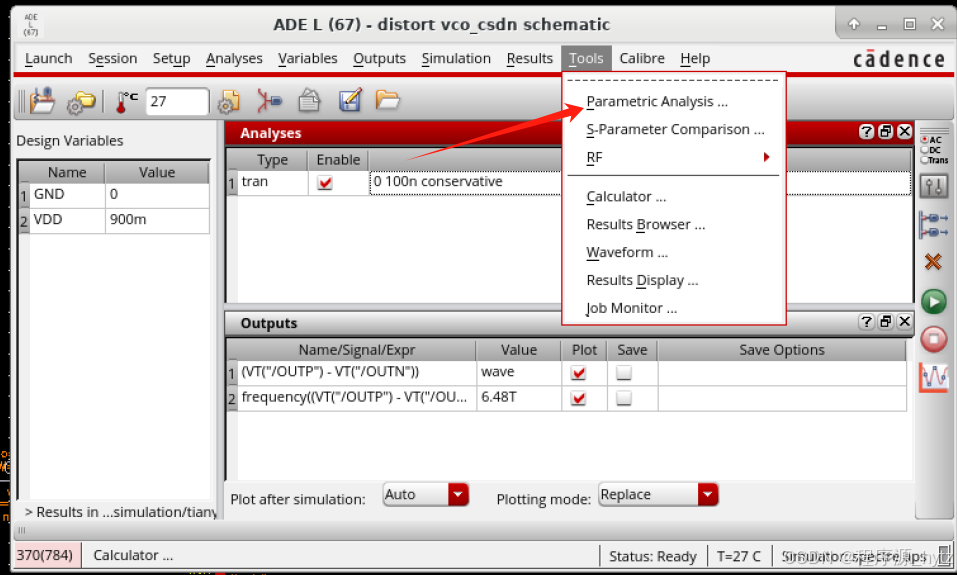

再点开ADE L，并且进行下图的设置

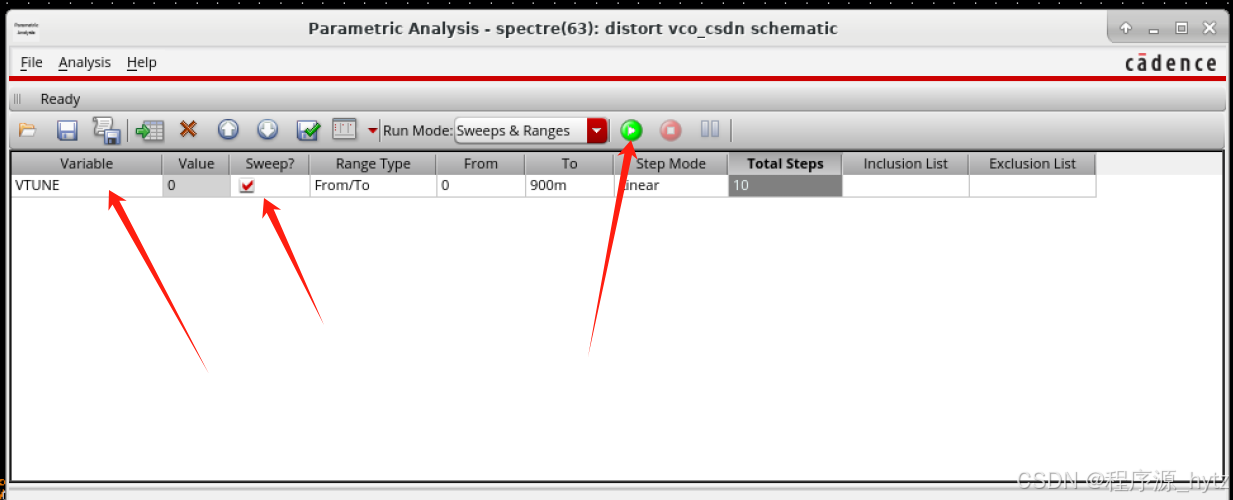

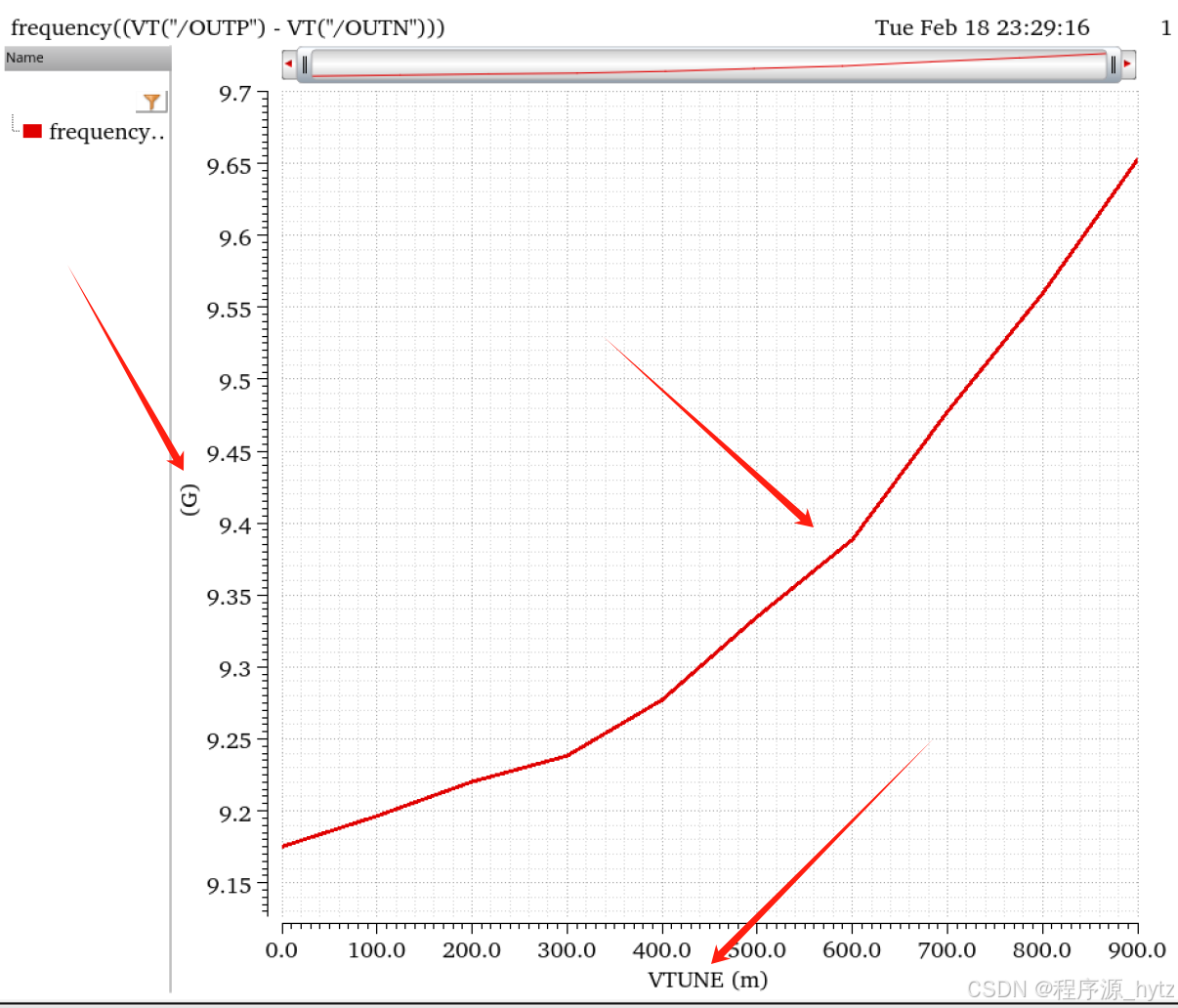

这是个扫参的功能，它会依次的按照你的设定，比如这里，会线性地把VTUNE是0~900mV中间的每隔90mV的点都跑一遍，然后画出频率调谐曲线。最后结果如下图：

谐振频率会随着调谐电压的变化而变化了。
