防火墙综合实验

news 来源：原创 2025/5/11 13:39:42

一.拓扑信息

二.需求分析

三.命令行详细配置信息

1.配置IP地址

2. 安全区域配置

3.地址信息

4.用户认证

编辑5.智能选路

6.NAT

7.安全策略

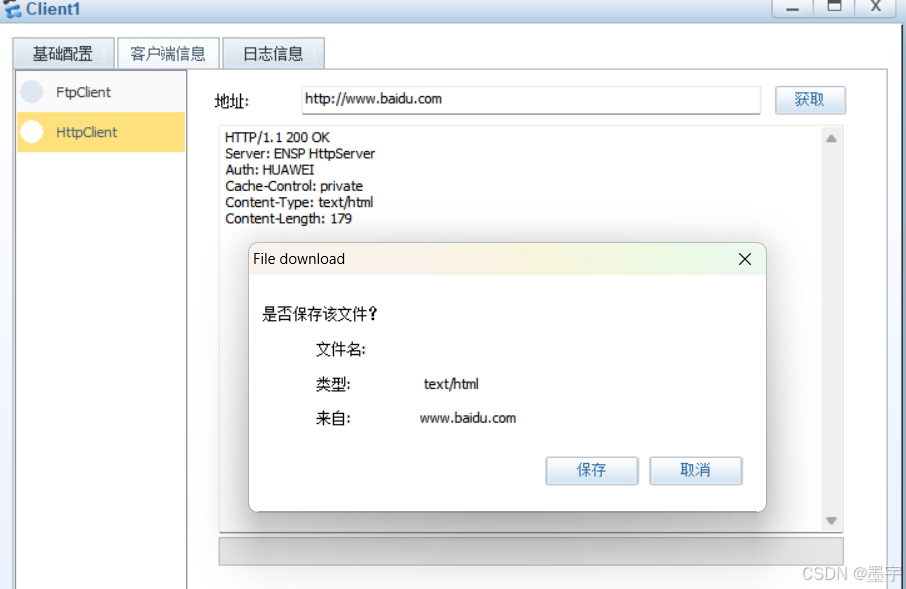

四.测试

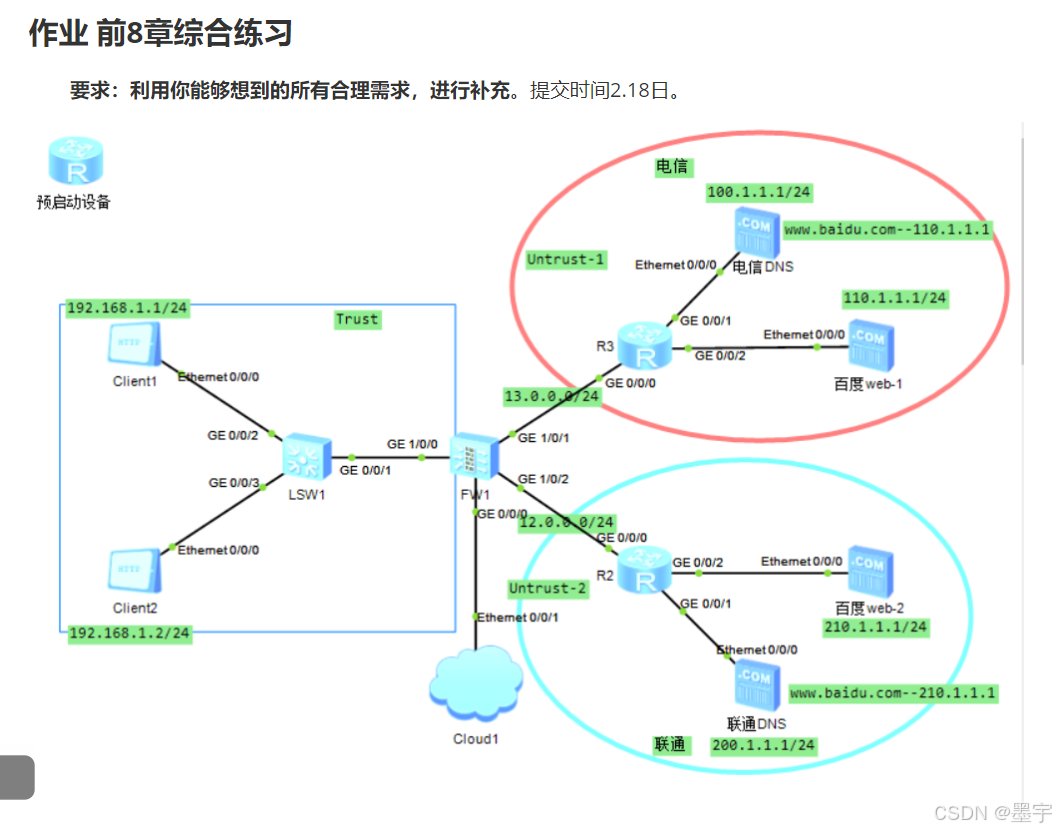

一.拓扑信息

二.需求分析

1.IP配置

2.安全区域

3.用户认证

认证方式

认证策略

4.用户认证

5.智能选路

6.NAT转换

源NAT配置

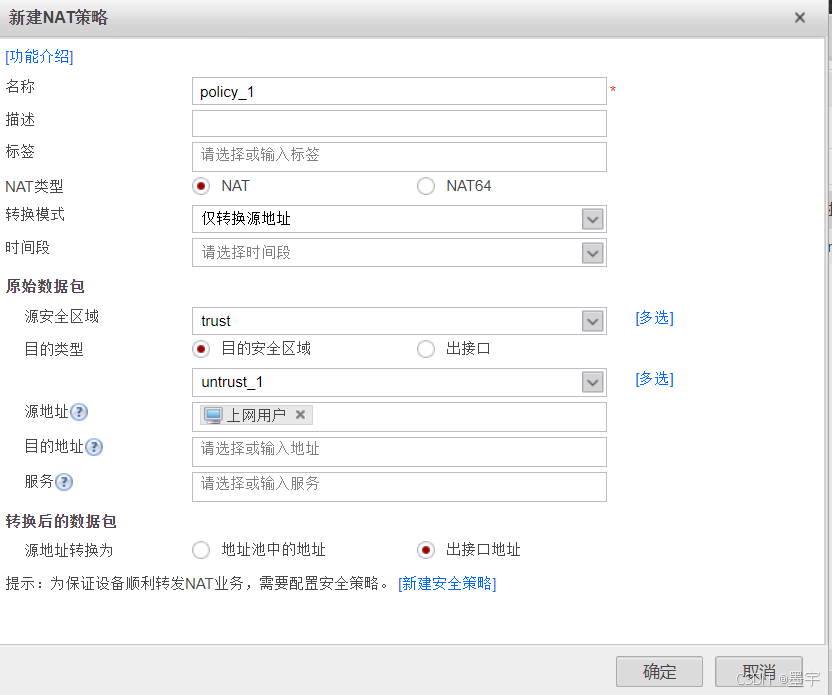

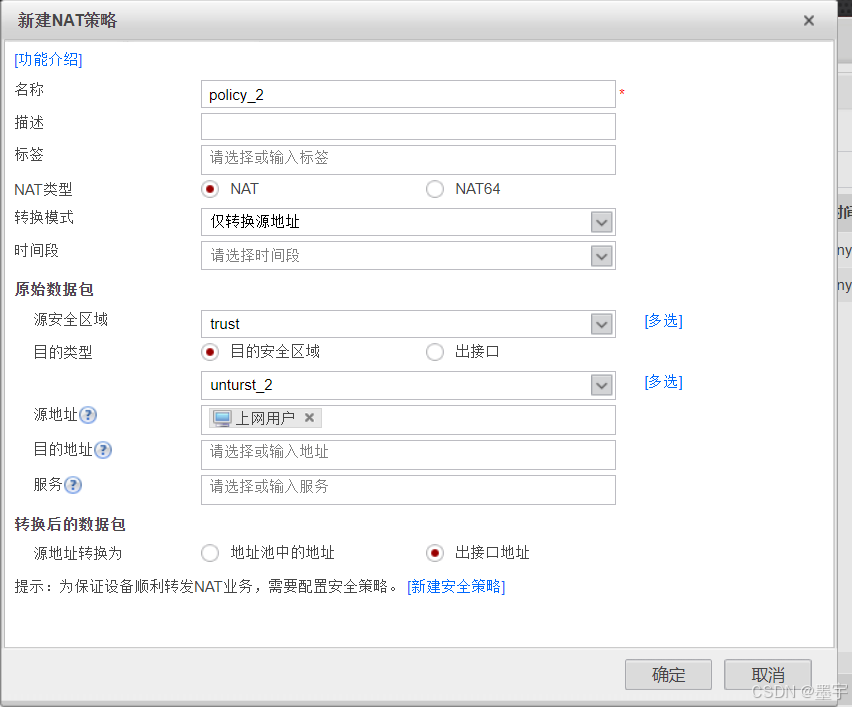

NAT策略

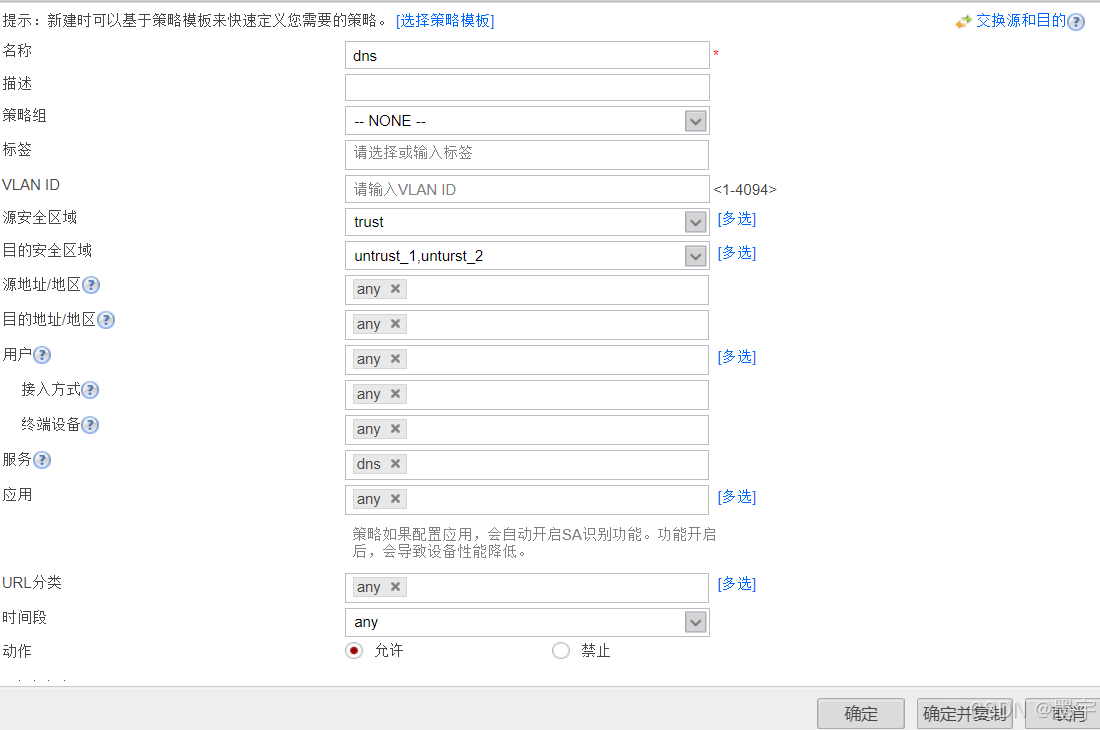

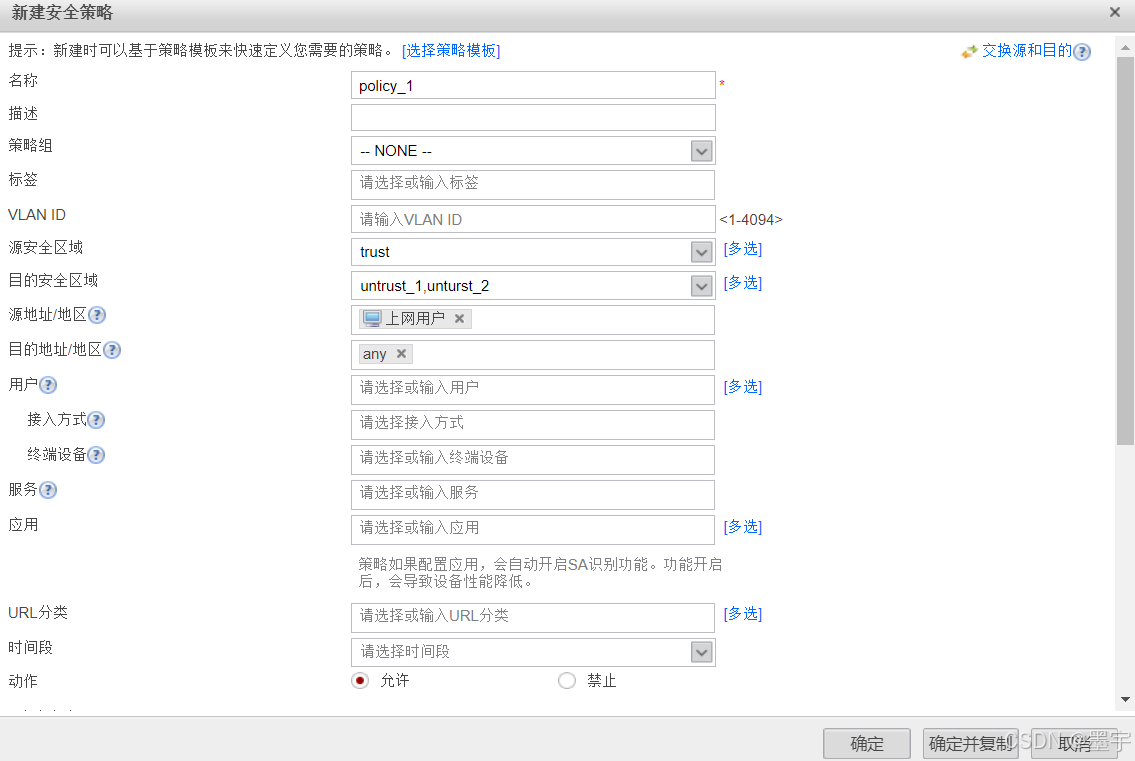

7.安全策略

三.命令行详细配置信息

1.配置IP地址

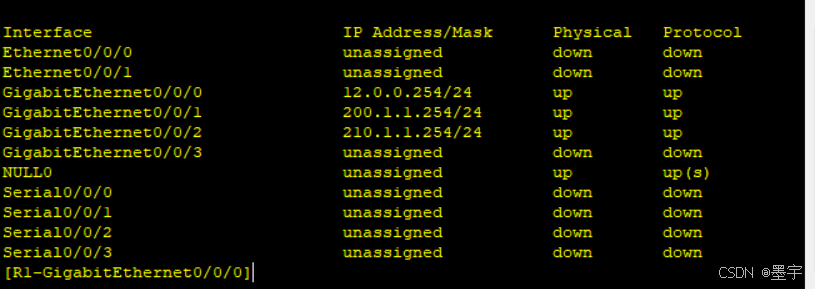

R1：

[R1]interface g0/0/2
[R1-GigabitEthernet0/0/2]ip add 210.1.1.254 24
[R1]interface g0/0/1
[R1-GigabitEthernet0/0/1]ip add 200.1.1.254 24
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 12.0.0.254 24

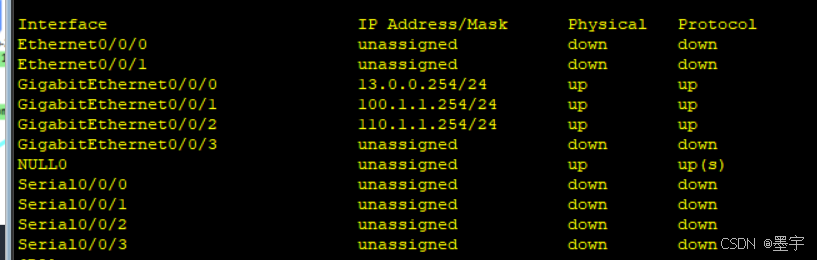

R2：

[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 100.1.1.254 24
[R2]int g0/0/2
[R2-GigabitEthernet0/0/2]ip add 110.1.1.254 24
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 13.0.0.254 24

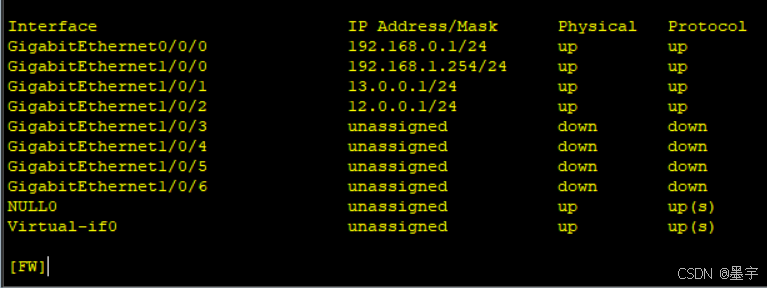

FW ：

[FW]int g1/0/1
[FW-GigabitEthernet1/0/1]ip add 13.0.0.1 24
[FW]int g1/0/2
[FW-GigabitEthernet1/0/2]ip add 12.0.0.1 24
[FW]int g1/0/0
[FW-GigabitEthernet1/0/0]ip add 192.168.1.254 24

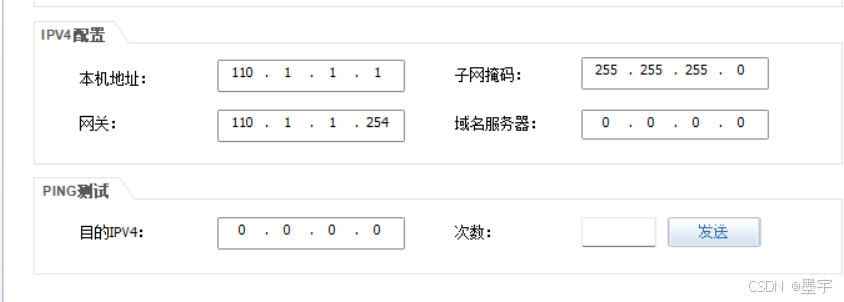

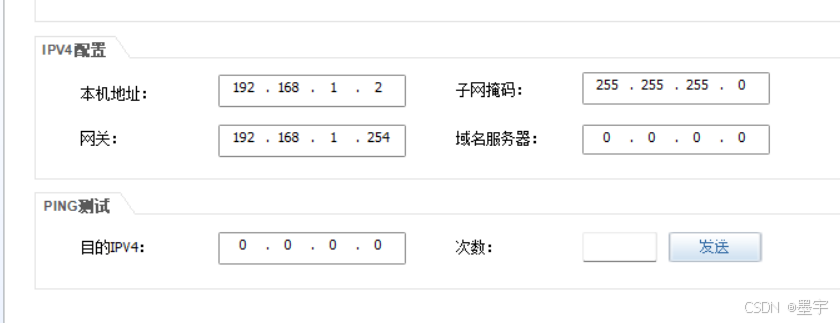

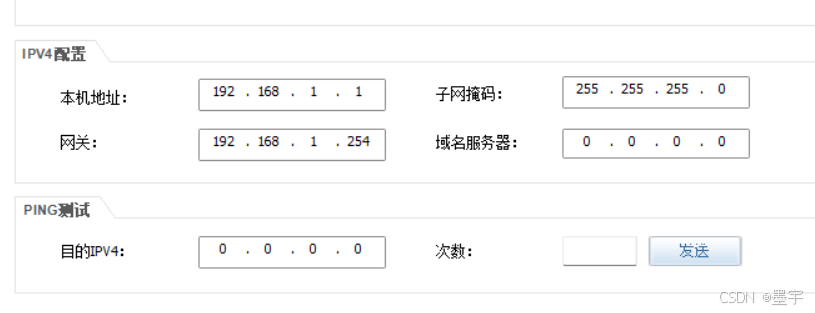

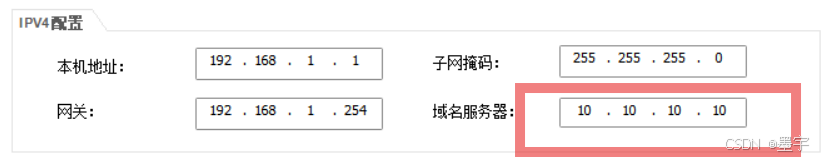

Client1：

Client2：

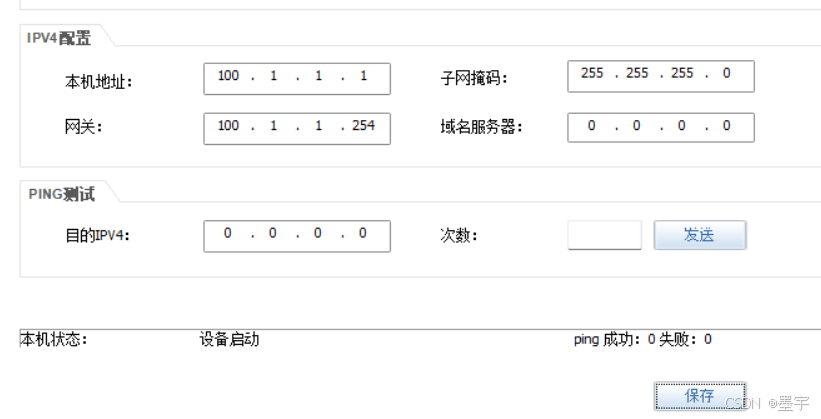

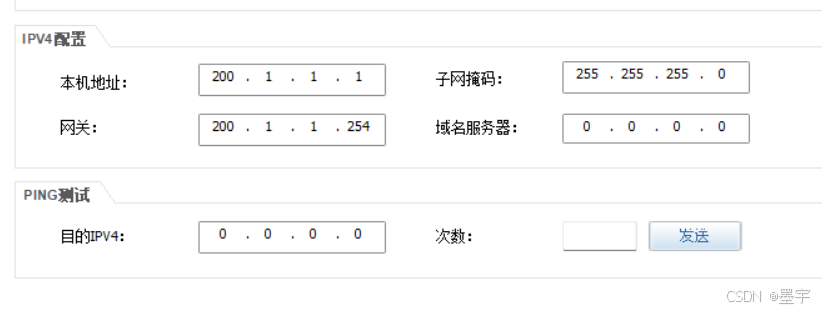

电信DNS：

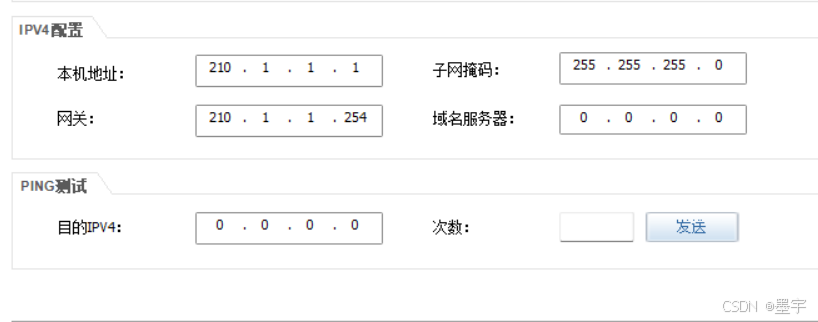

百度web-1：

百度web-2：

联通DNS：

2. 安全区域配置

Unturst_1

[FW]firewall zone name untrust_1
[FW-zone-untrust_1]set priority 15
[FW-zone-untrust_1]add interface g1/0/1

Unturst_2

[FW]firewall zone name unturst_2
[FW-zone-unturst_2]set priority 10
[FW-zone-unturst_2]add int g1/0/2

Turst

[FW]firewall zone name trust
[FW-zone-trust]add interface g1/0/0

3.地址信息

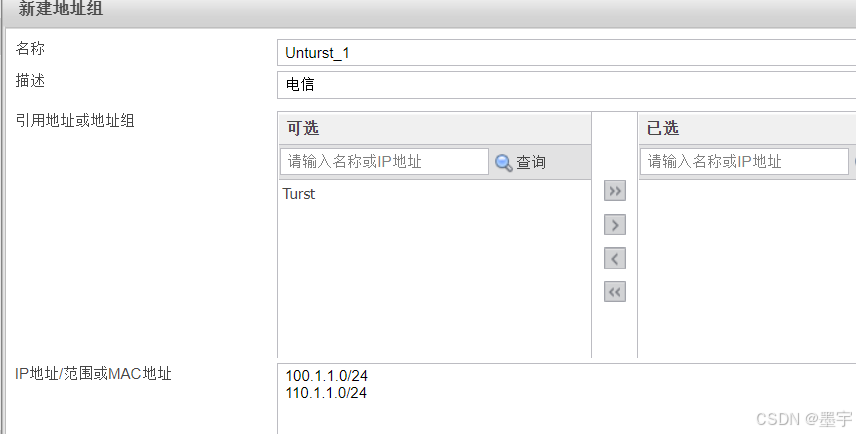

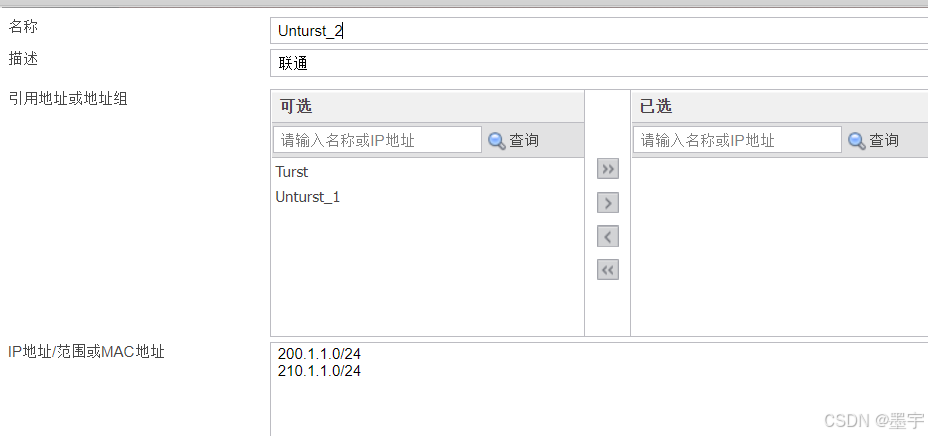

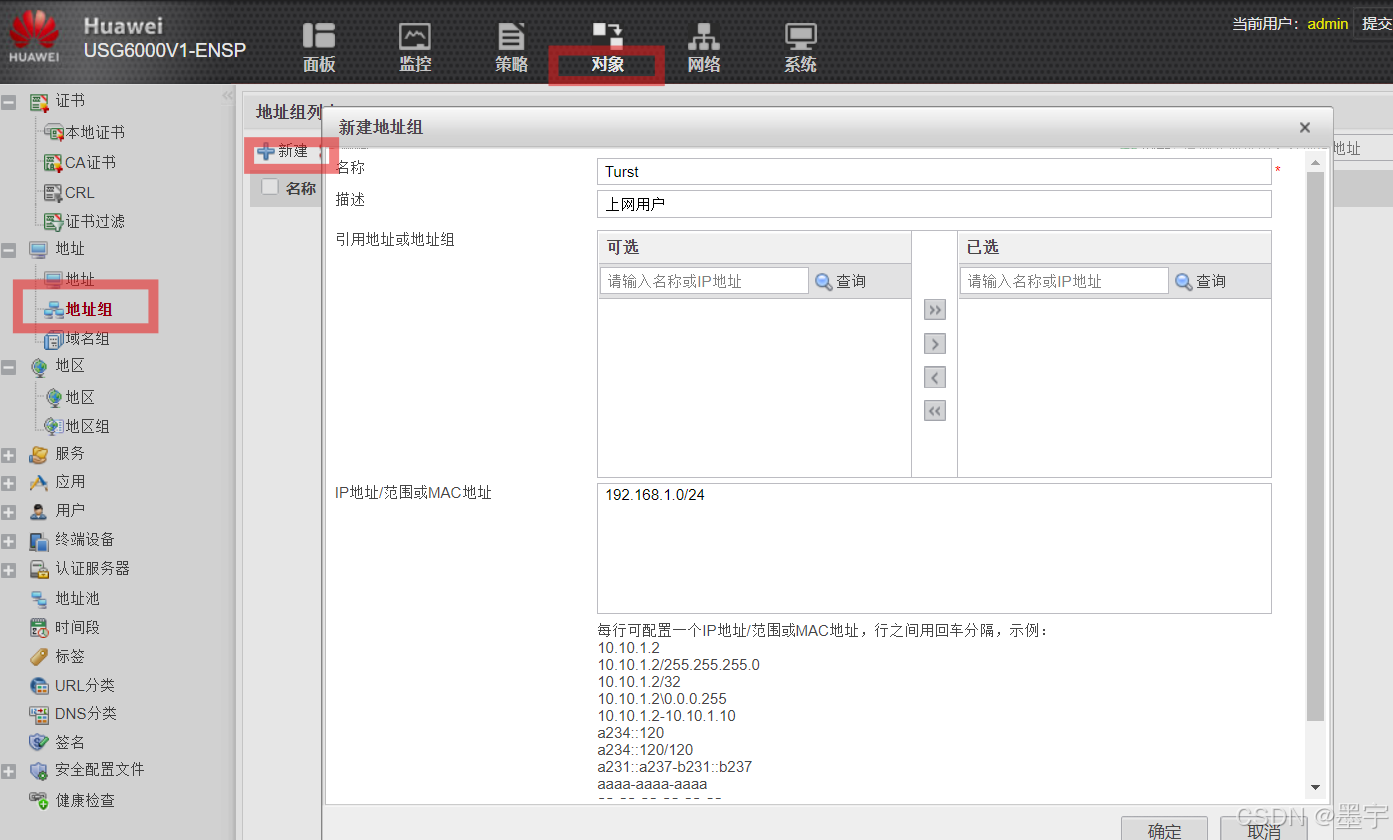

创建地址组

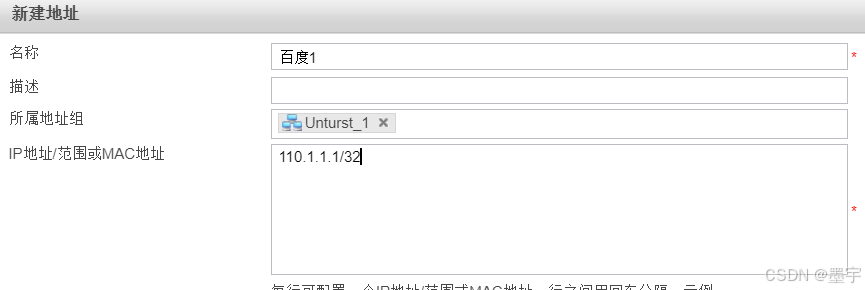

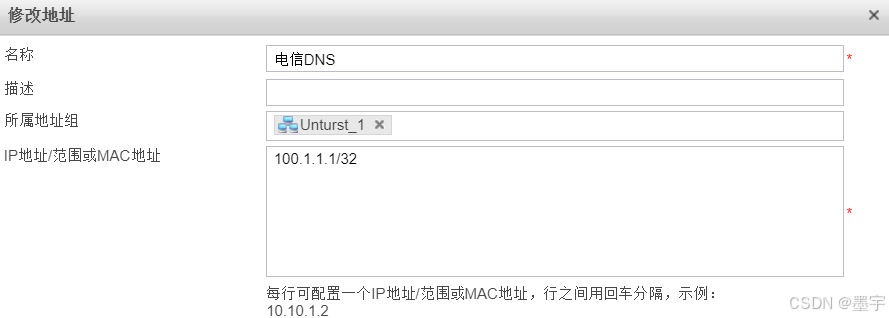

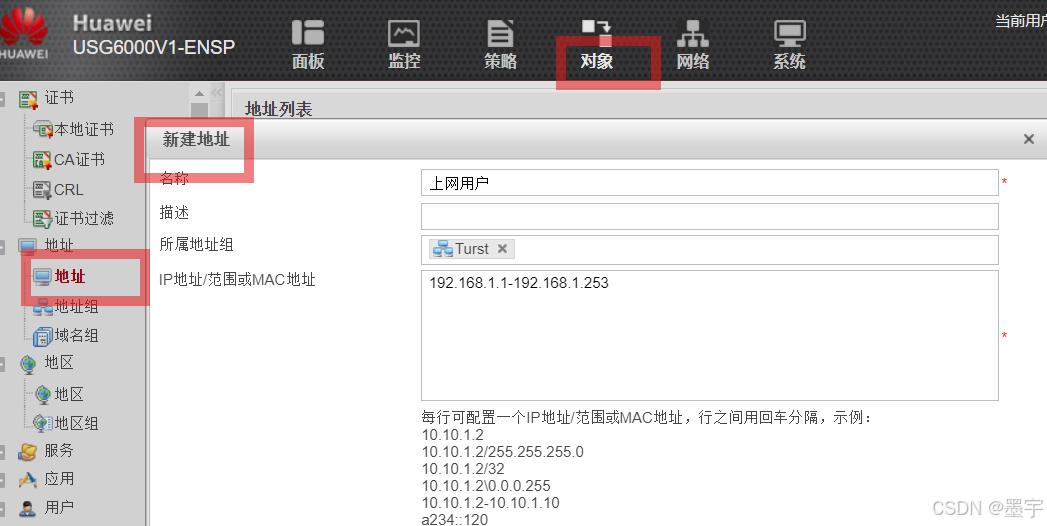

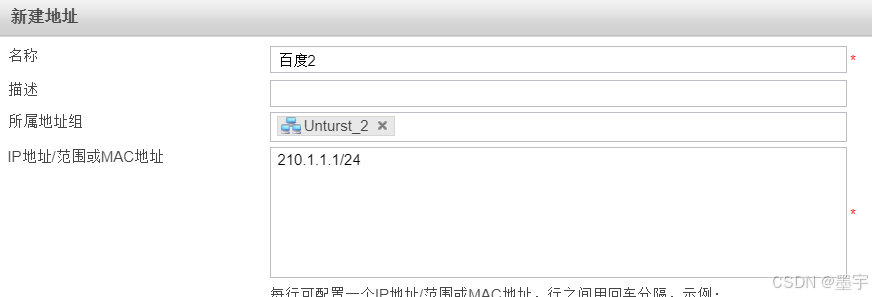

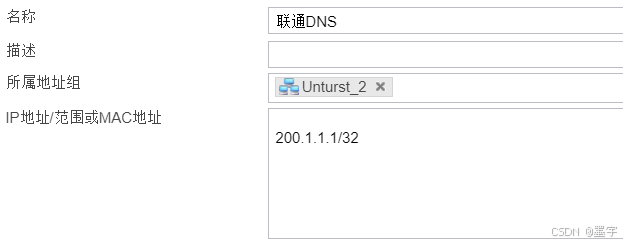

创建地址

4.用户认证

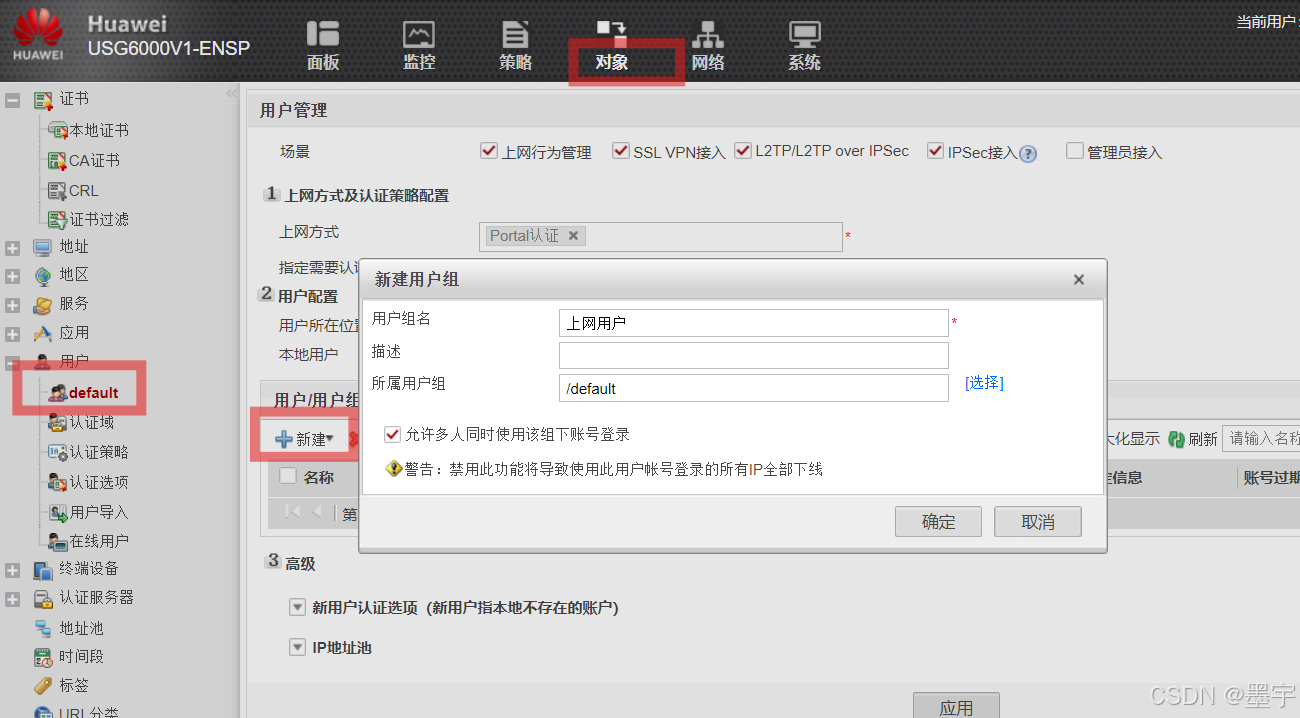

先创建用户组

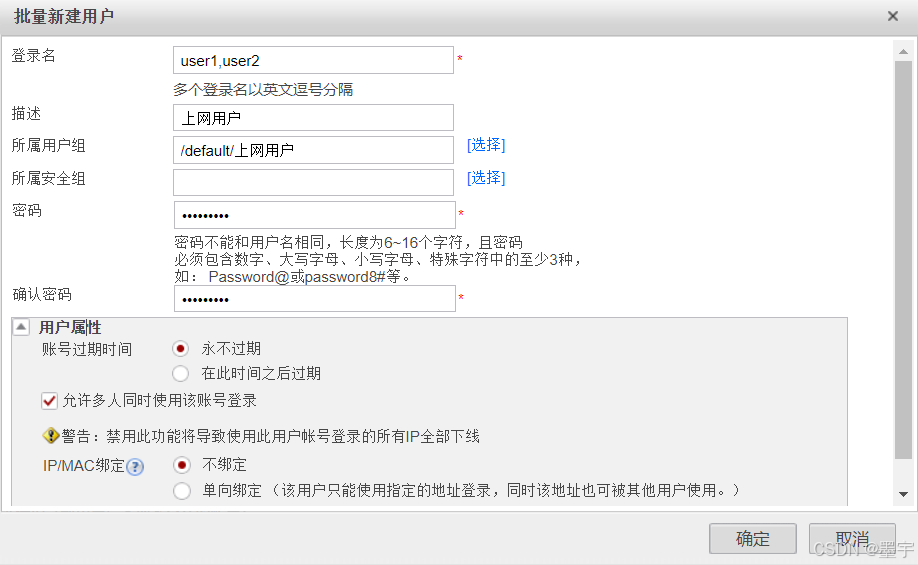

创建用户

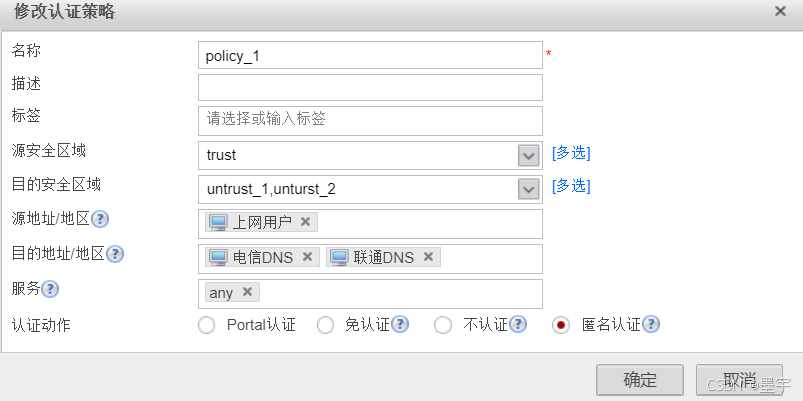

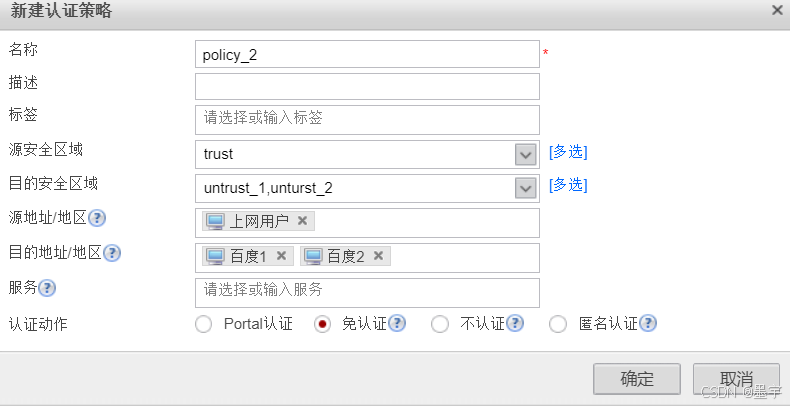

认证策略

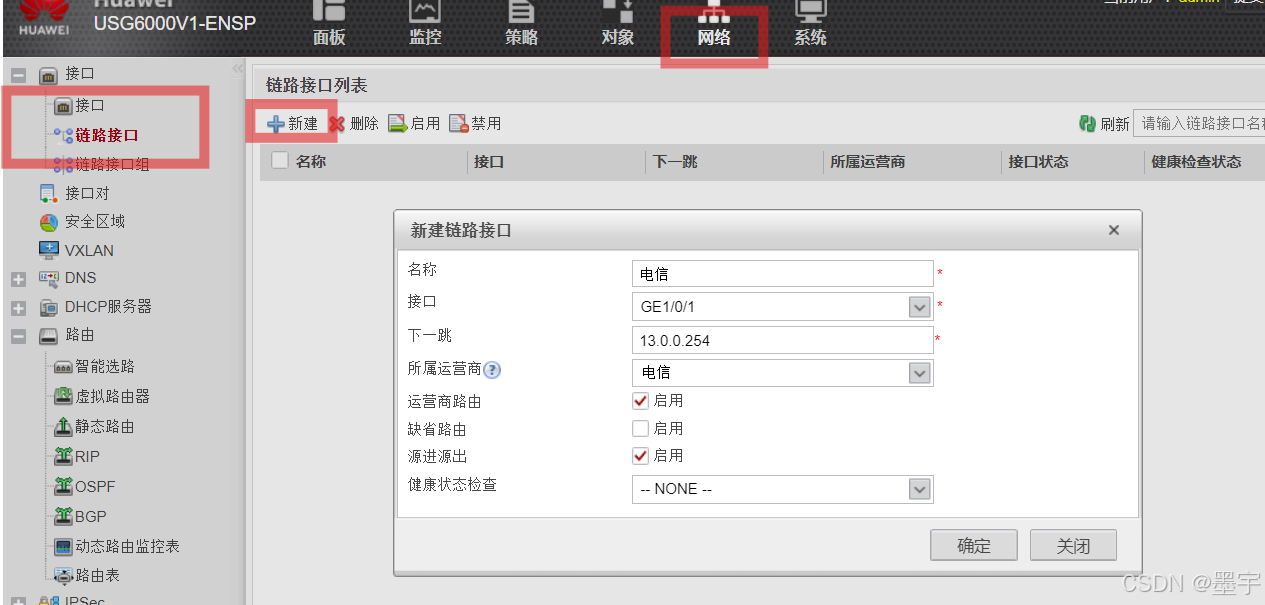

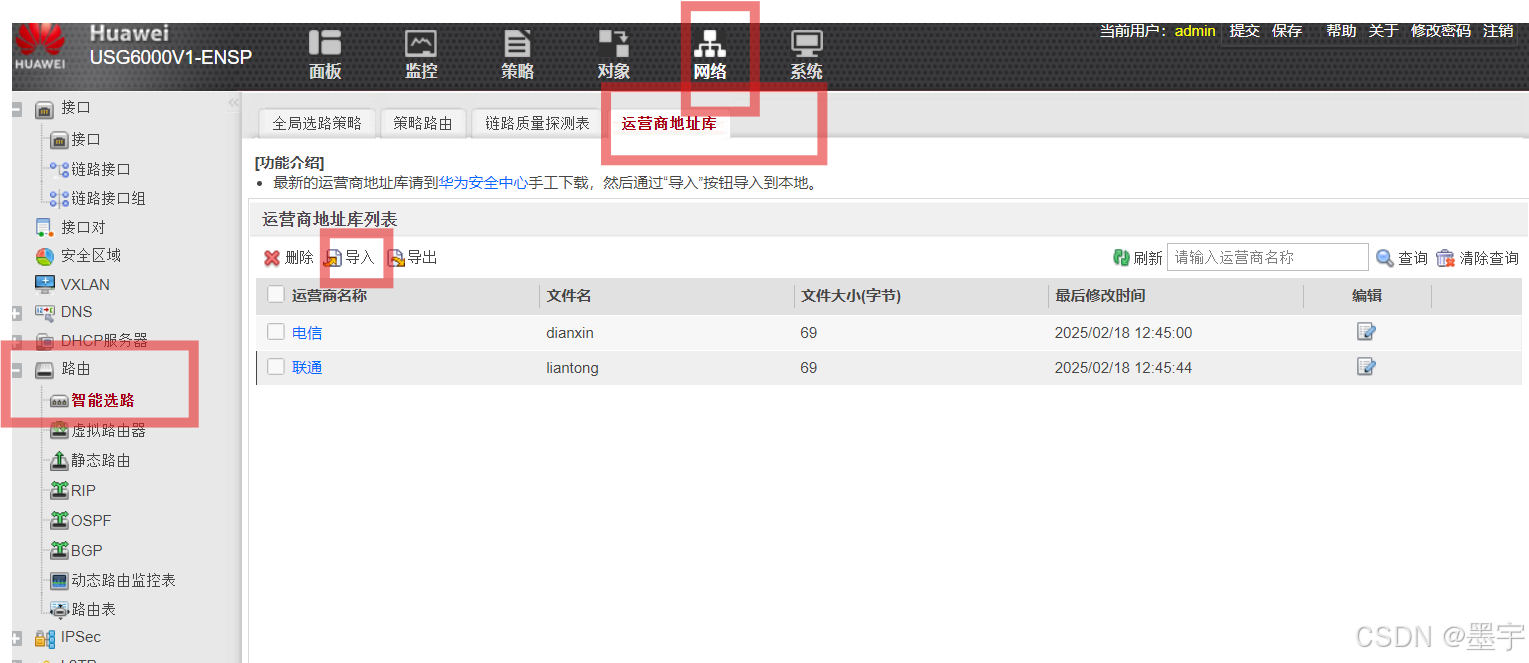

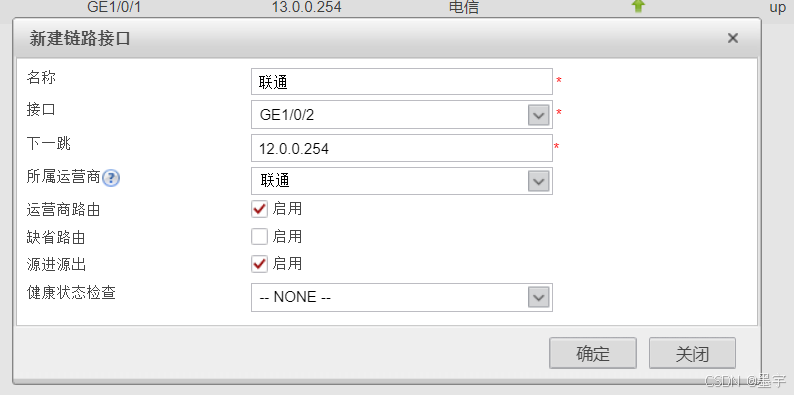

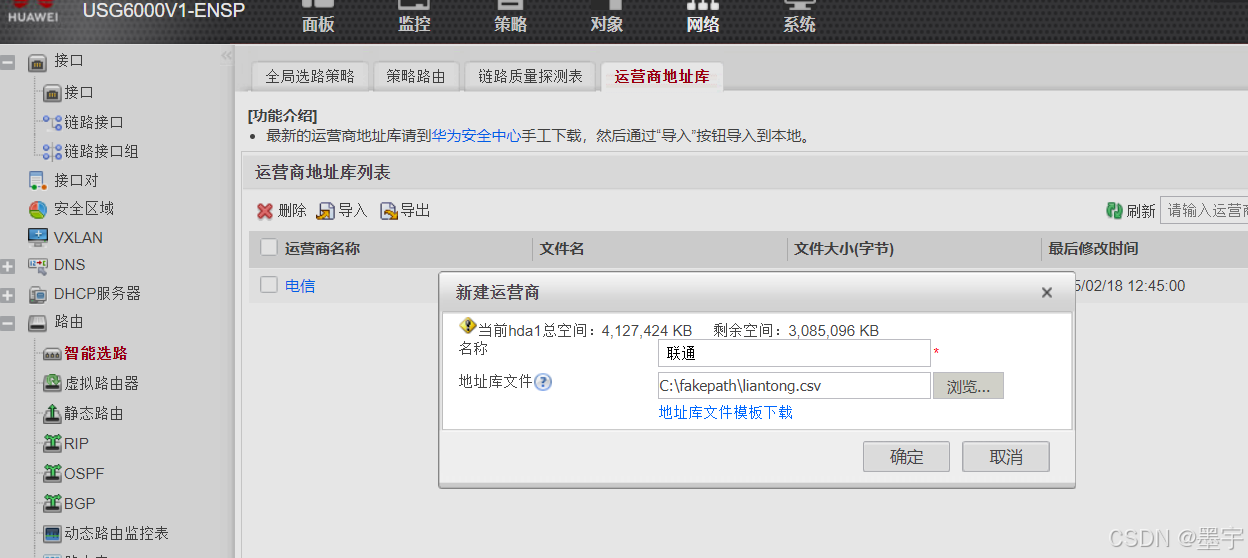

5.智能选路

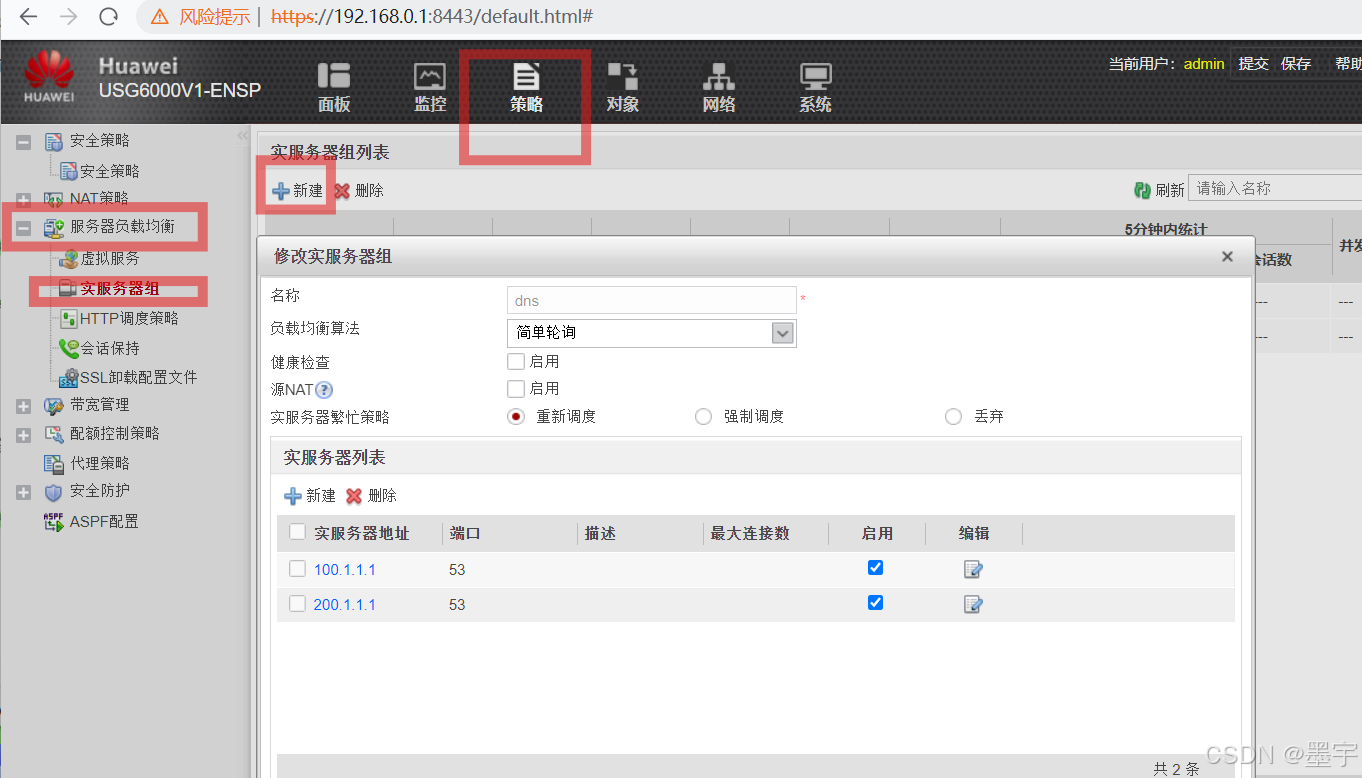

配置真实DNS服务器

[FW]slb enable
[FW]slb
[FW-slb]group 0 dns
[FW-slb-group-0]rserver 0 rip 100.1.1.1 port 53
[FW-slb-group-0]rserver 1 rip 200.0.0.1 port 53

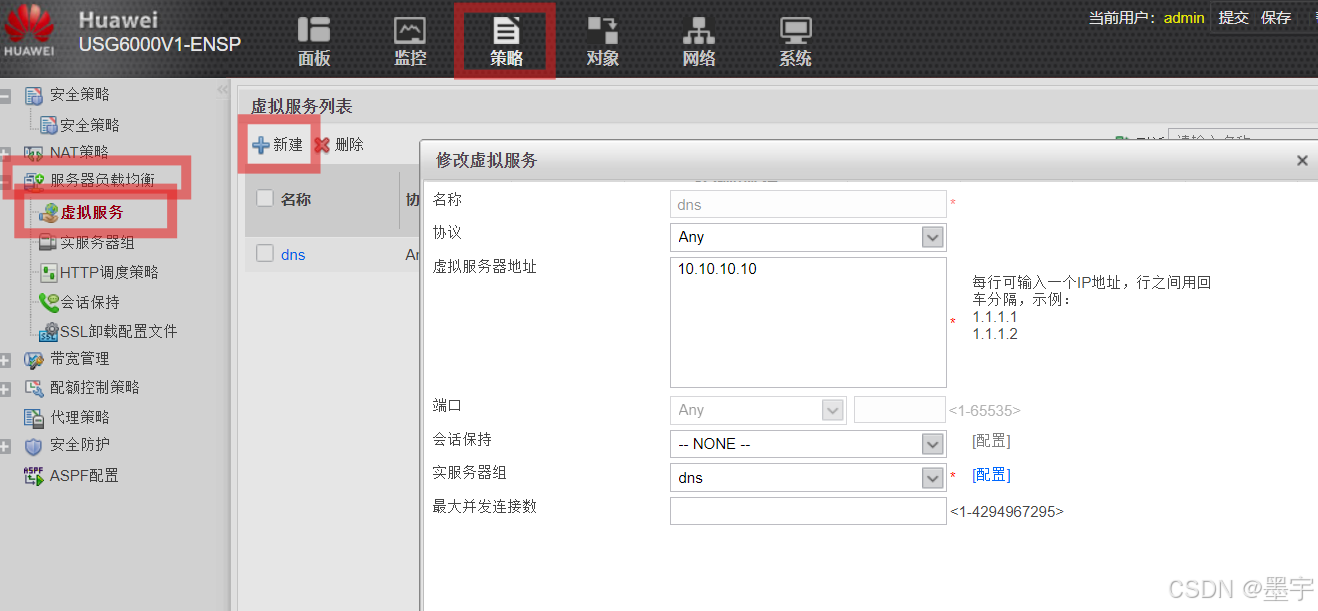

配置虚拟DNS服务器

[FW]slb
[FW-slb]vserver 0 dns
[FW-slb-vserver-0]vip 10.10.10.10
[FW-slb-vserver-0]group dns

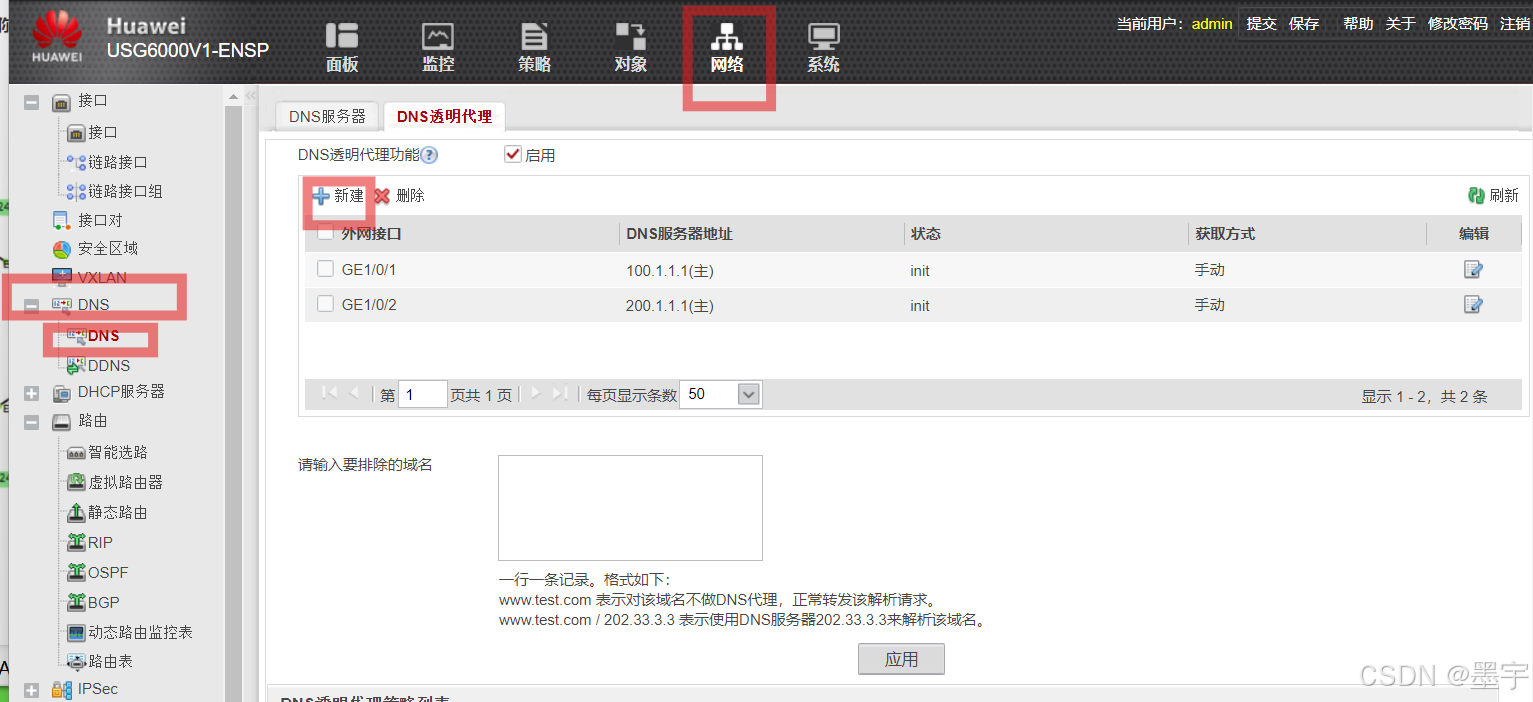

配置dns透明代理功能

[FW]dns-transparent-policy
[FW-policy-dns]dns transparent-proxy enable
[FW-policy-dns]dns server bind interface  g1/0/1 preferred  100.1.1.1
[FW-policy-dns]dns server bind interface g1/0/2 preferred 200.1.1.1

透明代理策略

[FW]dns-transparent-policy
[FW-policy-dns]rule name dns_policy_1
[FW-policy-dns-rule-dns_policy_1]source-address 192.168.1.0 24
[FW-policy-dns-rule-dns_policy_1]enable
[FW-policy-dns-rule-dns_policy_1]action tpdns
