计算机网络笔记(三十四)——5.6TCP可靠传输的实现
5.6.1以字节为单位的滑动窗口
一、滑动窗口的核心设计目的
- 提升效率：解决停等协议（每次发报文必须等待 ACK）的低效问题，允许批量发送数据和批量确认
- 流量控制：接收方通过窗口大小动态调整发送方的发送速率，防止接收方缓冲区溢出
- 按序到达：通过字节序号管理保证数据的顺序性
二、核心概念图解

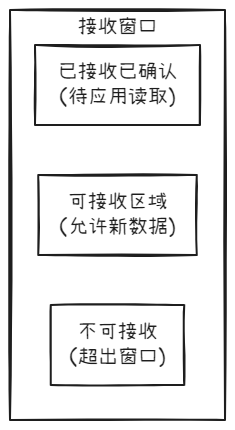

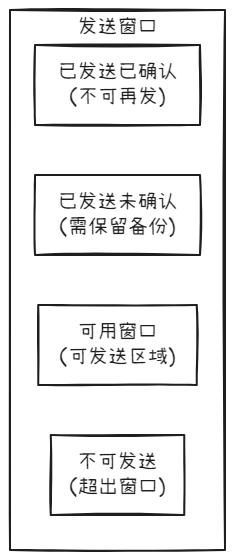

发送方窗口和接收方窗口的示意图：
三、窗口参数定义（字节级别）
1. 发送方核心参数
| 参数 | 描述 |
|---|---|
SND.WND | 接收方通告的接收窗口大小（动态变化） |
SND.UNA | 最早的未确认字节序号（窗口左边界） |
SND.NXT | 下一个要发送的字节序号（窗口右边界） |
| 可用窗口 | = SND.WND - (SND.NXT - SND.UNA) |
2. 接收方核心参数
| 参数 | 描述 |
|---|---|
RCV.WND | 当前接收窗口大小（影响通告值） |
RCV.NXT | 期望接收的下一个字节序号 |

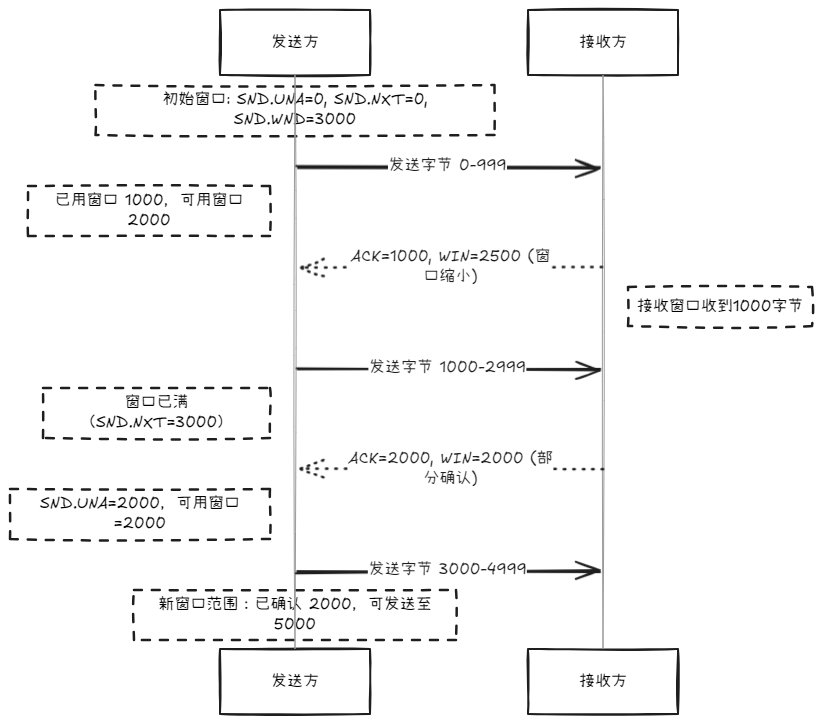

四、窗口运行动态流程
五、关键行为规则
-
发送窗口滑动条件：
- 收到新的 ACK 确认时，左边界
SND.UNA向右移动 - 示例：若收到 ACK=1500，窗口左边界从 1000 移动到 1500
- 收到新的 ACK 确认时，左边界
-
接收窗口调整规则：
- 每次读取缓冲区数据后，右边界扩展（
RCV.NXT右移） - 通过 TCP 头部的
Window字段向对端通告最新窗口大小
- 每次读取缓冲区数据后，右边界扩展（
-
零窗口处理：
- 接收方窗口=0 时，发送方启动持续计时器（Persist Timer）
- 定期发送 1 字节探测报文，检测窗口是否重新开放
六、典型问题场景

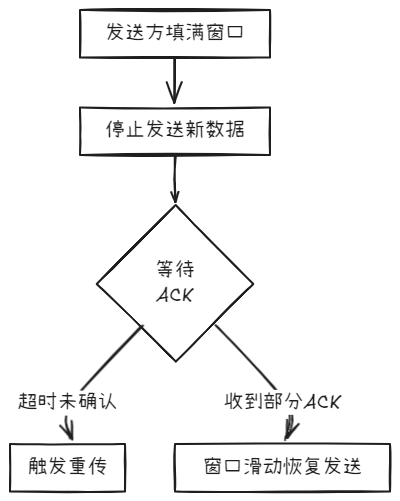

场景 1：发送窗口耗尽
场景 2：接收方处理变慢
七、与 RFC 定义的关联
- RFC 793（TCP 基础规范）定义滑动窗口基本机制
- RFC 1323（窗口扩展选项）支持超过 65KB 的窗口大小
- RFC 7323（TCP 扩展）优化窗口管理算法
5.6.2超时重传时间的选择
一、核心概念
-
RTT（Round-Trip Time）
- 数据包从发送到接收确认（ACK）的往返时间。
- RTT是动态变化的，受网络延迟、拥塞等因素影响。
-
RTO（Retransmission Timeout）
- 超时重传时间，即发送方等待ACK的最大时间。若超时未收到ACK，触发重传。
- 目标：略大于当前网络的RTT，避免过早重传或不必要等待。
二、RTO计算原理
1. 动态估算RTT
通过平滑RTT（SRTT） 和RTT偏差（DevRTT） 动态调整RTO，公式如下：
SRTT = (1 - α) * SRTT + α * SampleRTT
DevRTT = (1 - β) * DevRTT + β * |SampleRTT - SRTT|
RTO = SRTT + 4 * DevRTT
- α、β：平滑因子（RFC 6289建议α=1/8，β=1/4）。
- SampleRTT：最新测量的实际RTT值。
2. 初始RTO
- 未采集到RTT样本时，默认初始RTO为1秒（Linux）。
- 当首次获得SampleRTT后，SRTT=SampleRTT，DevRTT=SampleRTT/2。
3. 超时后的退避机制
- 每次超时后，RTO按指数增长：
新RTO = 旧RTO * 2。 - 避免拥塞加剧，逐步试探网络的恢复情况。
三、关键流程

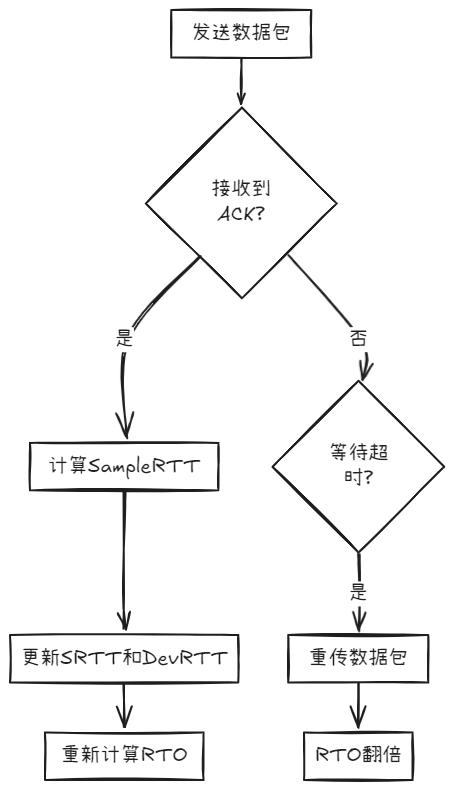

流程示意图
流程解析
- 发送数据包：启动定时器，记录发送时间。
- 接收ACK：
- 计算SampleRTT（当前时间 - 包发送时间）。
- 更新SRTT和DevRTT。
- 重新计算RTO = SRTT + 4×DevRTT。
- 未收到ACK且超时：
- 触发重传，RTO翻倍。
- 避免立即使用新RTT样本（Karn算法，排除重传干扰）。
四、举例说明
假设初始RTT样本为200ms，α=0.125，β=0.25：
| 步骤 | 事件 | 计算过程 | RTO结果 |
|---|---|---|---|
| 1 | 首次SampleRTT=200ms | SRTT=200ms, DevRTT=100ms → RTO = 200+4×100=600ms | 600ms |
| 2 | 新SampleRTT=250ms | SRTT=(0.875×200)+(0.125×250)=206.25ms DevRTT=(0.75×100)+0.25×|250 - 206.25| | 250-206.25 |
| 3 | 超时重传 | RTO翻倍（如原RTO 550ms → 新RTO 1100ms） | 1100ms |
五、重要细节
-
Karn算法
- 重传时丢弃对应SampleRTT，避免因ACK对应原始包还是重传包而产生误差。
-
Linux内核参数
tcp_retries2控制最大重传次数，默认15次。- 初始RTO为1秒，动态调整后上限通常为120秒。
-
三次握手阶段的RTO
- SYN报文初始RTO为1秒，后续指数退避（1s, 3s, 7s…）。
六、总结
- 核心逻辑：通过动态估算RTT均值（SRTT）和波动（DevRTT），确保RTO适应网络变化。
- 设计目标：平衡及时重传与网络拥塞控制，保障传输效率和可靠性。
5.6.3选择确认SACK
一、为什么需要SACK？
在传统TCP协议的累积确认机制中，接收方只能通过ACK确认连续接收到的数据。例如：
- 发送方发送序列号1-1000、1001-2000、2001-3000的数据；
- 若中间段1001-2000丢失，接收方只能持续回复ACK=1001；
- 发送方被迫重传
1001-3000所有数据（即使2001-3000已到达）。
SACK（Selective Acknowledgment）允许接收方明确告知发送方哪些数据块已成功接收，发送方只需重传实际丢失的部分，提升效率。
二、SACK工作机制
1. 报文结构
SACK通过TCP头部选项字段实现，格式如下：
| Kind=5 | Length | Left Edge 1 | Right Edge 1 | ... | Left Edge N | Right Edge N |
- Kind=5：标识该选项为SACK；
- Length：选项总长度；
- Left Edge/Right Edge：表示接收方已成功接收的数据块区间（左闭右开）。
2. 交互流程
SACK在数据丢失时的处理流程：
- 发送方发送连续的4个数据段；
- 第二个数据段丢失，后续第三个和第四个被接收方缓存；
- 接收方发送ACK=1001，并携带SACK块
2001-4000（已接收的非连续数据区间）； - 发送方仅需重传丢失的1001-2000段；
- 接收方收到后发送累积确认ACK=4001。
3. 附加规则
- SACK需与普通ACK配合使用，ACK仍指向连续数据的最高字节；
- 最多可携带3个SACK块（受TCP选项字段长度限制）；
- 接受方需维护接收缓冲区列表以跟踪非连续数据块。
三、SACK对性能的影响
- 减少冗余重传：仅重传缺失的块，避免带宽浪费；
- 适应高丢包率场景：在无线网络或拥塞链路中表现更好；
- 支持乱序接收：允许非连续数据块标记，提升吞吐量。
四、配置与实现
- Linux启用SACK：默认开启，可通过
net.ipv4.tcp_sack参数调整； - 发送方策略：需实现接收SACK块解析，并维护未确认数据的SACK映射。例如，联合使用
快速重传和SACK来优化网络效率。
关键总结
通过SACK机制，TCP实现了对非连续数据块的精确确认，在高丢包或乱序场景下大幅提升传输效率。
