ASP4644电源芯片FB引脚：从原理到实战
FB 引脚是什么
在 ASP4644 电源芯片的众多引脚中，FB 引脚占据着举足轻重的地位，它的全称为 Feedback，也就是反馈引脚。从电源芯片的工作原理角度来讲，FB 引脚的作用至关重要。ASP4644 作为一款性能卓越的电源芯片，其主要职责是将输入电压转换为稳定且符合需求的输出电压，而 FB 引脚就是实现这一精准电压转换的关键 “桥梁”。
FB 引脚的作用
电压调节核心
FB 引脚在 ASP4644 电源芯片的电压调节过程中扮演着核心角色。它就像一个精准的 “侦察兵”，实时反馈输出电压的信息。当负载发生变化时，FB 引脚能够敏锐地捕捉到这些电压波动，迅速将信号反馈给芯片内部的控制电路。控制电路则会根据这个反馈信息，如同经验丰富的指挥官，立即对芯片的工作状态进行调整。
与芯片整体性能关联
FB 引脚对 ASP4644 芯片的整体性能有着深远的影响。从电源转换效率方面来看，FB 引脚的准确反馈能够使芯片在不同负载条件下都保持较高的转换效率。当负载较轻时，芯片可以根据 FB 引脚的反馈信息，降低功率开关管的工作频率，减少不必要的能量损耗，从而提高电源转换效率。在稳定性方面，FB 引脚是芯片稳定运行的重要保障。它通过实时监控输出电压，使得芯片能够快速响应外界因素的变化，如输入电压的波动、环境温度的变化等，及时调整输出，避免出现电压过冲或欠压等不稳定情况。FB 引脚还关系到芯片的可靠性，稳定的输出电压可以减少芯片内部元件的电气应力，延长芯片的使用寿命。
FB 引脚的使用方法
硬件连接要点

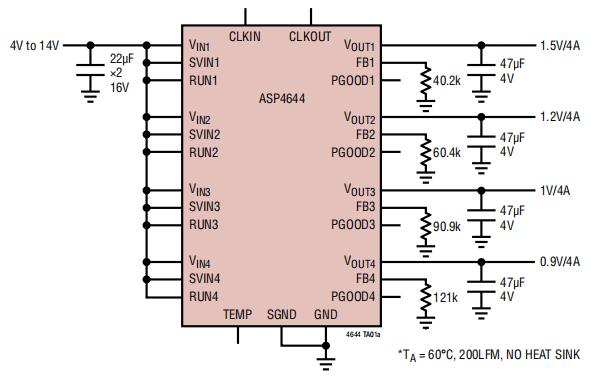

在使用 ASP4644 电源芯片的 FB 引脚时，硬件连接是基础且关键的一步。首先，要明确 FB 引脚与 Vout 引脚之间的连接方式。按照标准的电路设计规范，FB 引脚需要通过一个电阻与 Vout 引脚相连 。这个电阻的作用不可小觑，它就像是一座精准的 “桥梁”，将输出电压的信息以合适的比例传递给 FB 引脚。如果需要实现不同的输出电压，还需要在 FB 和 GND 引脚之间连接电阻。这就好比是一个电压调节的 “密码锁”，通过调整这个电阻的阻值，来实现对输出电压的精准设定。假设我们要将输出电压设定为特定的值，就需要根据 ASP4644 芯片的输出电压计算公式来选择合适的电阻值。
配合外部电路实现功能
FB 引脚要实现对输出电压的精确控制和稳定，离不开与其他外部电路元件的协同配合。电容是其中不可或缺的元件之一，在 FB 引脚附近，通常会连接一些小容量的陶瓷电容和大容量的电解电容。陶瓷电容的主要作用是滤除高频噪声，就像一个精细的 “滤网”，能够快速地吸收和消除电路中产生的高频杂波，确保反馈信号的纯净。而电解电容则主要用于存储电荷和稳定电压，它能够在负载瞬间变化时，及时补充或吸收电荷，起到平滑输出电压的作用。在一些对电源稳定性要求极高的音频设备中，这些电容的合理配置能够有效减少电源噪声对音频信号的干扰，保证音质的纯净和清晰。
使用 FB 引脚的注意事项
电阻选择的讲究
在使用 ASP4644 电源芯片的 FB 引脚时，外接电阻的选择是一个需要谨慎对待的关键环节。不同阻值的电阻会如同神奇的魔法棒，对输出电压产生直接且显著的影响。当我们需要调整输出电压时，通常会在 FB 引脚和 GND 引脚之间连接电阻。如果电阻值选择过小，就好比在一个原本合适的电路通道中突然打开了一个过大的 “水龙头”，会导致反馈信号过强，使得芯片误以为输出电压过高，进而大幅降低输出电压，这可能会导致后端设备因供电不足而无法正常工作。相反，如果电阻值选择过大，反馈信号就会变得微弱，芯片无法准确感知输出电压的变化，输出电压可能会出现较大的偏差，甚至超出设备的正常工作电压范围，对设备造成损坏。
避免信号干扰
FB 引脚作为一个对信号精度要求极高的关键引脚，极易受到各种干扰因素的影响，从而影响整个电源系统的性能。为了有效避免这些干扰，我们可以采取一系列措施。在布线方面，要尽量缩短 FB 引脚的布线长度，减少其暴露在干扰环境中的面积。同时，将 FB 引脚的布线与其他可能产生干扰的信号线路分开，避免平行布线，减少信号耦合。在电路设计中，可以在 FB 引脚附近添加滤波电容，如 0.1μF 的陶瓷电容和 10μF 的电解电容，分别用于滤除高频和低频噪声，确保反馈信号的纯净。
总结与展望
FB 引脚作为 ASP4644 电源芯片的关键组成部分，在电压调节中发挥着核心作用，是实现芯片稳定、高效工作的关键要素。通过精准的反馈机制，它确保了输出电压在各种复杂工况下的稳定性，为电子设备的正常运行提供了坚实保障。在使用 FB 引脚时，从硬件连接的细致操作，到外接电阻的精心选择，再到与外部电路元件的协同配合，每一个环节都需要我们严格把控，遵循规范，以充分发挥其性能优势。同时，要时刻警惕信号干扰等潜在问题，通过合理的设计和布局加以防范。
