MODERNTCN：一种面向通用时间序列分析的现代纯卷积结构

news 来源：原创 2025/6/12 20:32:47

本文介绍1篇ICLR 2024的论文，这篇论文研究了“如何更高效地将卷积应用于时间序列分析"这一开放性问题，提出了Modern TCN模型，致力于使卷积结构重归时间序列分析的主流舞台。

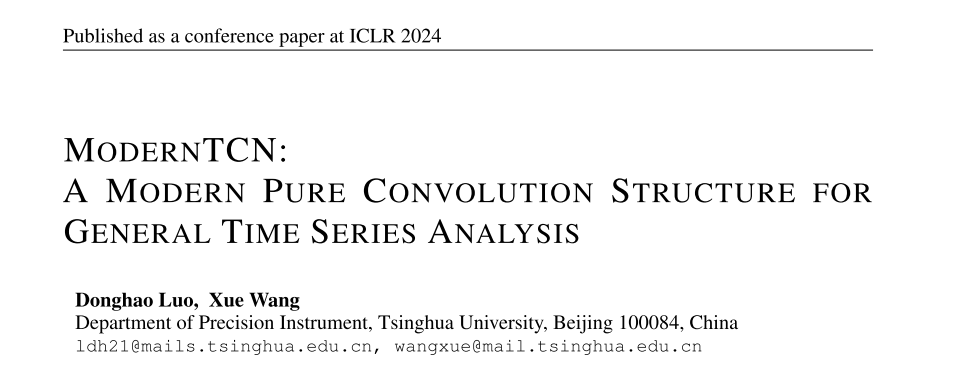

论文地址：ModernTCN: A Modern Pure Convolution Structure for General Time Series Analysis | OpenReview

论文源码：https://github.com/luodhhh/ModernTCN

1.论文概述

论文通过对传统时序卷积网络（TCN）进行现代化改造，通过时序任务导向的架构调整使其更适配时间序列分析需求。最终提出了ModernTCN这一纯卷积架构。实验表明，ModernTCN在五大主流时序分析任务中均达到与当前最优方法一致的性能，同时保持了卷积模型的高效性，相比基于Transformer和MLP的最优模型实现了效率与性能的更优平衡。进一步研究发现，相较于传统卷积模型，ModernTCN具有显著扩大的有效感受野（ERF），从而能更充分地释放卷积在时序分析中的潜力。

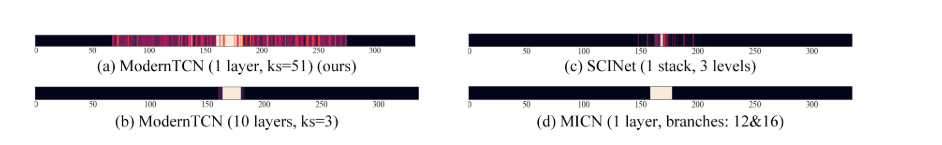

图1：ModernTCN与以往基于卷积方法的有效感受野（ERF）对比。光区分布越广表明ERF越大。我们的ModernTCN能获得比传统卷积方法更大的ERF。同时，增大卷积核尺寸比堆叠更多小核能更有效地扩大ERF。

2.模型介绍

1.现代化的1D卷积块

作者首先重新设计了如下图（b）中所示的1维卷积模块。DWConv（深度可分离卷积）负责在每个特征维度上学习token之间的时间信息，其作用与Transformer中的自注意力模块相同。ConvFFN类似于Transformer中的前馈神经网络（FFN）模块，由两个逐点卷积（PWConv）组成，并采用倒置瓶颈结构，即ConvFFN模块的隐藏通道数是输入通道数的r倍。该模块用于独立地为每个token学习新的特征表示。DWConv与ConvFFN各自沿时间维度和特征维度进行信息混合，这与传统卷积同时在两个维度上联合混合信息的机制存在本质差异。这种解耦设计能降低目标任务的学习难度并减少计算复杂度。但是该1D卷积在时间序列任务中几乎没有带来性能替身。因为上述设计没有考虑到时间序列的变量维度。

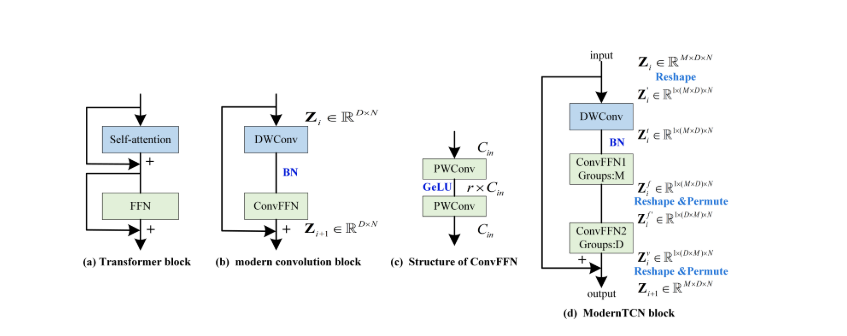

图2：ModernTCN模块设计。M、N、D分别表示变量维度、时间维度和特征维度的尺寸。DWConv和 PWConv是深度可分离卷积与逐点卷积的缩写。Groups指分组卷积中的组数。本设计采用批量归一化（BN）和高斯误差线性单元（GeLU）

2.改进

（1）保持变量维度

在计算机视觉（CV）中，通常会在主干网络（backbone）之前，将每个像素的3通道RGB特征嵌入到D维向量中，以混合RGB通道信息。但对于时间序列，直接将M个变量在每个时间步嵌入到D维向量（即变量混合型embedding）并不合适，原因有两点：

变量间差异大：时间序列中的变量差异远大于图像中的RGB通道，仅用embedding层难以学习复杂的变量间依赖，且会丢失变量的独立性。
丢失变量维度：这种embedding方式会丢弃变量维度，无法进一步建模变量间的依赖关系。

为了解决这个问题，作者提出了patchify variable-independent embedding：

我们将输入时间序列记为 $X_{in} \in \mathbb{R}^{M \times L}$ ，其中包含 M个长度为 L的变量。

先对每个变量的序列进行padding，然后以patch size为P、stride为S划分为N个patch。
每个patch通过1D卷积stem层（核大小为P，步长为S，输入通道1，输出通道D）独立嵌入为D维向量，得到 :

$\operatorname{Embedding(X_{in}))}= X_{emb} \in \mathbb{R}^{M \times D \times N}$

这种方式每个变量独立嵌入，保留了变量维度，为后续建模变量间依赖提供了基础。

（2）DWConv

DWConv（深度可分离卷积）最初的设计目的是用于学习时间维度上的依赖关系（即建模序列的时序信息）。但如果仅靠DWConv来同时学习时间依赖和变量（特征）之间的依赖关系，会变得非常困难。因此，让DWConv同时负责变量间的信息混合是不合适的。

为了解决这个问题，作者对DWConv进行了改进：

原本的DWConv只在特征维度上独立操作（即每个特征单独做卷积），现在进一步让它在特征和变量两个维度上都独立操作。
这样，DWConv就可以独立地学习每个单变量时间序列的时间依赖，而不会混淆变量间的信息。

此外，作者还采用了大卷积核，以扩大DWConv的有效感受野（ERF），从而提升模型对长时间依赖的建模能力。

（3）ConvFFN

DWConv 只在时间维度上建模（每个变量、每个特征独立），不混合特征和变量信息。
ConvFFN 原本可以同时混合特征和变量信息，但这样做计算量大且效果不好。
改进方法：将ConvFFN拆成两个部分：
- ConvFFN1：对每个变量独立地学习特征（即在特征维度上混合）。
- ConvFFN2：对每个特征独立地学习变量间依赖（即在变量维度上混合）。
这样，每个模块只负责一个维度的信息混合，实现了解耦，既提升了效率，也有助于模型捕捉不同维度的依赖关系。

经过改进后，如图2（d）所示DWConv、ConvFFN1和ConvFFN2分别只在时间、特征或变量这三个维度上混合信息，保持了现代卷积中“解耦设计”的思想。

3.实验

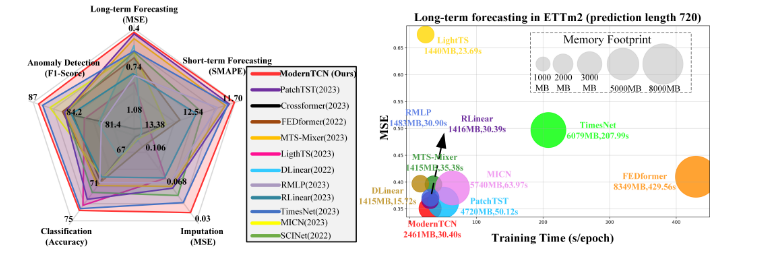

主要结果如图3所示，ModernTCN在五个主流分析任务上取得了与现有最佳性能一致的性能，且效率更高。

图3 模型性能比较（左）和效率比较（右）

1.长期预测

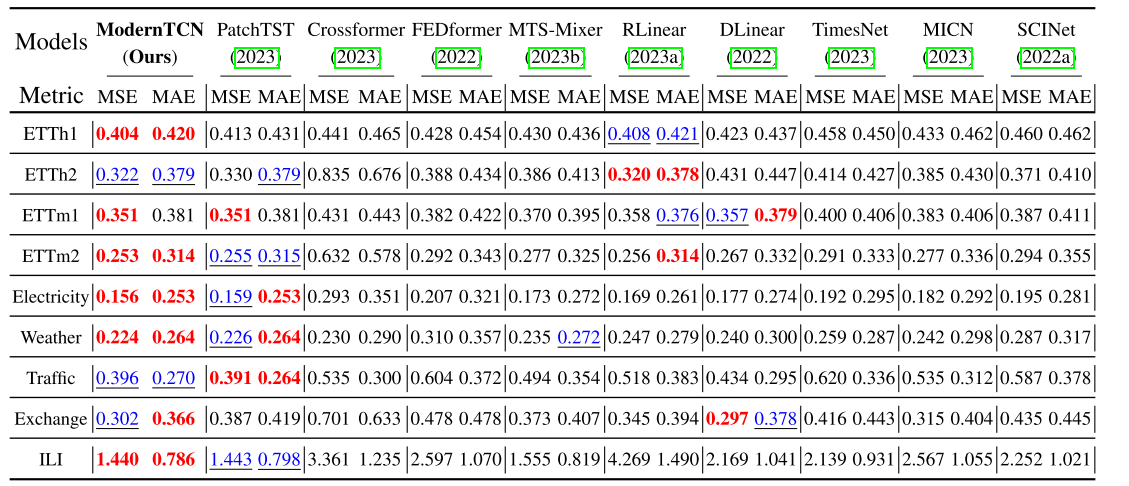

表1 长期预测任务。所有结果都是从4个不同的预测长度，即{24，36，48，60}的ILI和{96，192，336，720}的其他结果中平均得出的。较低的MSE或MAE表示性能更好.

表1显示了ModernTCN在长期预测中的出色表现。具体而言，ModernTCN在9个以上的案例中获得了大部分最佳性能，超过了广泛的基于MLP和Transformer的模型。它在性能方面与最佳基于Transformer的模型PatchTST竞争，同时具有更快的速度和更少的内存使用（图3右），因此提供了更好的性能和效率平衡。值得注意的是，ModernTCN大大超过了现有的基于卷积的模型（MSE减少27.4%，MAE减少15.3%），这表明我们的设计可以更好地释放卷积在时间序列预测中的潜力。

2.短期预测

设置采用M4数据集作为短期预测基准,将输入长度固定为预测长度的两倍，并计算对称平均绝对百分比误差(SMAPE)、平均绝对缩放误差(MASE)和总体加权平均(OWA)作为指标。为这个特定任务包括了其他基准，如CARD (2023), N-BEATS (2019)和N-HiTS (2023)。由于M4数据集只包含单变量时间序列，我们从ModernTCN和Crossformer中删除了跨变量组件。

结果：M4数据集中的短期预测是一个更具挑战性的任务，因为时间序列样本来自不同的来源，具有非常不同的时间特性。我们的ModernTCN仍然在这个困难的任务中取得了最先进的状态，证明了其卓越的时间建模能力。

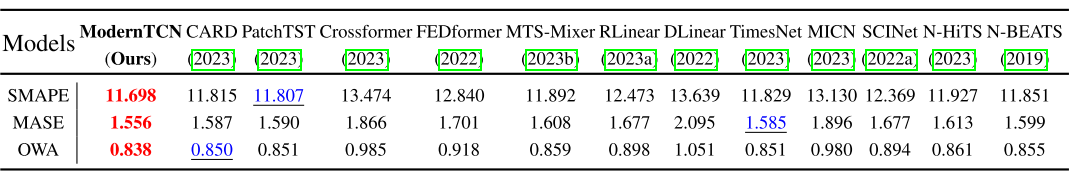

表2 短期预测任务。结果是根据不同样本间隔的多个数据集加权平均得出的。较低的指标表示性能更好

其他任务请查看原文ModernTCN: A Modern Pure Convolution Structure for General Time Series Analysis | OpenReview

4.模型分析

1.性能和效率综合比较

ModernTCN在五大主流时间序列分析任务上，性能和效率均优于以往的任务专用模型和SOTA基线，展现了极强的通用性和卷积结构在时序分析中的潜力。ModernTCN不仅在准确率上大幅超越了现有的卷积模型，还在效率上表现突出，实现了性能与效率的良好平衡。与MLP类模型相比，ModernTCN的表达能力更强，虽然内存占用略高，但由于卷积的高效计算，运行速度与一些基于 MLP 的基线几乎持平甚至更快。相比TimesNet，ModernTCN无需将1D时序数据转为2D，也不引入额外的数据变换和聚合模块，结构更简洁，效率更高，性能也更优。

2.感受野分析

本节主要分析了有效感受野（ERF, Effective Receptive Field）对卷积模型在时间序列分析中的重要性，以及ModernTCN为何能优于以往卷积模型。

ERF的作用：在卷积神经网络中，ERF表示输入序列中有多少点能有效影响输出特征。ERF越大，模型就能捕捉到更长距离的依赖关系，这对时间序列建模非常关键。
ModernTCN的做法：与传统TCN（通常通过堆叠更多层来扩大ERF）不同，ModernTCN主要通过增大卷积核的尺寸来扩大ERF。在纯卷积结构下，理论上ERF与卷积核大小成线性关系，与层数成次线性关系（即增大核更有效）。
理论依据：根据相关理论，ERF 与 $O(k_s \times \sqrt{n_l})$ 成正比，其中ks为卷积核大小，nl为层数。也就是说，增大卷积核比单纯加深网络更能有效扩大ERF。
与其它方法对比：有些方法（如MICN、SCINet）通过引入复杂结构来扩大ERF，但由于不是纯卷积结构，ERF难以理论分析。作者通过可视化实验，直观展示了ModernTCN的ERF远大于这些方法。
实验结论：ModernTCN能获得更大的ERF，因此能更好地利用卷积结构的潜力，在多个时间序列任务上带来性能提升。

总结：
如图1所示，ModernTCN通过增大卷积核而不是单纯堆叠层数，有效扩大了感受野，使模型能捕捉更长距离的时序依赖，从而在时间序列分析中取得更优表现。

3.消融实验

（1）ModernTCN模块设计

去除变量维度（Discard Variable Dimension）：如果像计算机视觉那样简单地处理卷积、忽略变量维度，模型性能会明显下降。这验证了作者的观点：变量维度对时间序列建模非常重要，不能像CV那样直接处理。
ConvFFN结构的解耦：作者将原本单一的ConvFFN模块解耦为ConvFFN1和ConvFFN2，分别处理不同的维度（一个处理特征内信息，一个处理变量间信息）。实验表明，未解耦的ConvFFN性能最差，而解耦后的ConvFFN1+ConvFFN2组合性能最好。

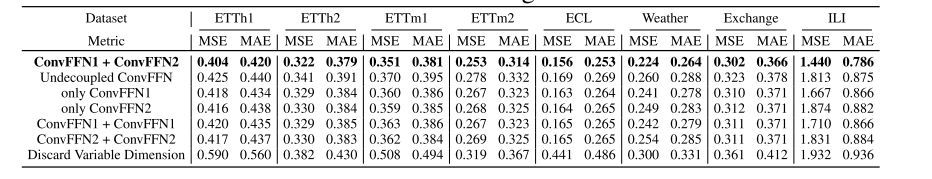

表 4 ModernTCN模块消融实验。我们列出了不同预测时长的平均MSE/MAE指标。

（2）（跨变量组件，ConvFFN2）的消融实验

ConvFFN2的作用：ConvFFN2专门用于捕捉时间序列中不同变量（特征）之间的依赖关系，是模型结构中针对时间序列特点做出的重要改进。
消融实验：作者在插值（imputation）和异常检测（anomaly detection）任务上做了消融实验，即分别测试有无ConvFFN2时模型的表现。
实验结果：如表5所示，如果去掉ConvFFN2，模型在这两类任务上的性能会大幅下降。
结论：这说明在时间序列分析中，建模变量间的依赖关系（cross-variable dependency）非常重要，ConvFFN2模块不可或缺。

表 5：跨变量组件的消融

5.结论

本文从一个时间序列领域较少探索的角度出发，探讨了如何更好地利用卷积进行时间序列分析。作者通过结合时间序列特性，对传统TCN模块进行了现代化和改进，提出了ModernTCN，并成功让卷积模型在时间序列分析中重新焕发活力。实验结果表明，ModernTCN具有很强的任务通用性，在性能上与最先进的Transformer模型持平或更优，同时保持了卷积模型高效的计算优势，实现了性能与效率的更好平衡。由于卷积模型在时间序列分析领域长期被忽视，作者希望本研究的新结果能为该领域带来新的视角，促使大家重新思考卷积在时间序列分析中的重要性。
