GC1808高性能24位立体声音频ADC芯片解析

1. 芯片概述

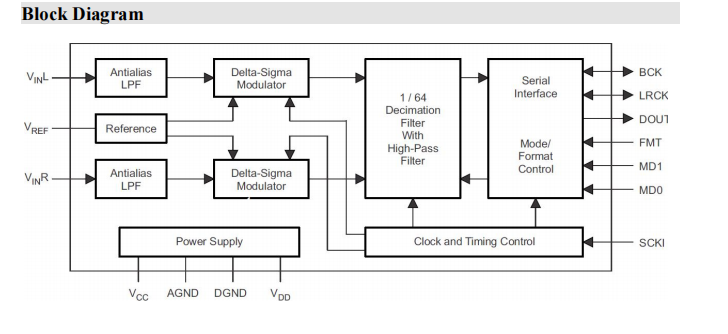

GC1808是一款24位立体声音频模数转换器（ADC），支持8kHz~96kHz采样率，集成Δ-Σ调制器、数字抗混叠滤波器和高通滤波器，适用于高保真音频采集场景。

2. 核心特性

• 高精度：24位分辨率，动态范围达99dB（A加权），THD+N低至-93dB（典型值）。

• 宽电压支持：

  • 模拟供电（VCC）：4.5V~5.5V（推荐5V），绝对耐压6.5V。

  • 数字供电（VDD）：2.7V~3.6V（推荐3.3V），绝对耐压4V。

• 低功耗：

  • 模拟电流：8.6mA@48kHz，待机仅1μA。

  • 数字电流：5.9mA@48kHz，待机150μA。

• 接口灵活：支持I2S/左对齐格式，主从模式可切换。

•

3. 关键参数对比

参数	GC1808
分辨率	24位
采样率	8kHz~96kHz
动态范围	99dB（A加权）
THD+N	-93dB（@48kHz, -0.5dB输入）
工作温度	-40°C ~ +85°C（工业级）

4. 典型应用

• 智能家居：语音控制设备、电视音频采集。

• 消费电子：蓝牙音箱、麦克风阵列。

• 专业音频：高保真录音设备。

5. 总结

GC1808以低功耗、高精度和灵活接口成为音频ADC市场的优选方案，适合对音质和成本敏感的应用场景。
