Profinet转CAN网关如何实现profinet与can协议互转

CAN转Profine的实现主要通过CAN转Profine网关设备完成。以下是一个详细的步骤说明：
（1）选定适宜的网关设备：
依据所需连接的CAN设备与Profinet网络的技术要求，选取具备相应接口与协议支持能力的CAN转Profinet网关设备。

（2）配置CAN转Profine网关：
建立项目后，通过“选项”菜单下的“管理通用站描述文件”功能，导入网关的通用站点描述文件。
选定通用站点描述文件所在目录，并执行“安装”操作以完成文件的安装。
随后，在“设备和网络”界面中添加网关
设备，并为其分配PLC资源，以构建Profinet通信链路。
通过双击网关图标，进入设备视图界面，在此界面中配置网关的IP地址、子网掩码及设备名称。
在线状态下，对PLC及网关的IP地址和设备名称进行调整（确保IP地址处于同一网络段内，且设备名称保持一致）。
接下来，根据CAN通讯数据量的大小，配置相应的PLC输入输出数据长度（长度设置不得低于CAN通讯实际数据长度）。

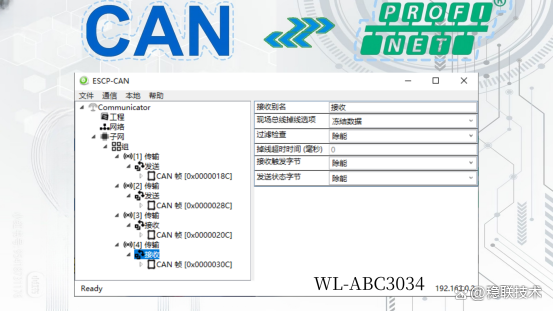

完成程序编译并下载后，参照上位机地址映射表，实现对网关数据的读写操作。

（3）实现Profinet设备与CAN设备的互联：

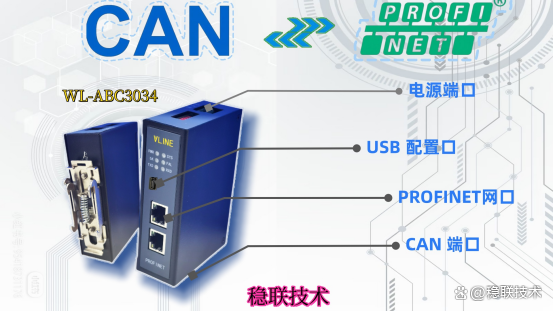

通过将CAN转Profinet网关与CAN设备（例如伺服驱动器）进行物理连接，确保连接的可靠性。
（4）进行通信功能的验证：
借助相应的工具软件或测试设备，验证Profinet设备与CAN设备间数据传输的正确性。
（5）对CAN设备进行配置与控制：
利用CAN设备的控制面板或编程软件进行参数配置和设备控制。以伺服驱动器为例，可设定位置、速度、电流等关键参数，并运用控制算法实现精确的运动控制。
（6）拓展应用功能：
通过CAN转Profinet的连接方式，能够实现多轴控制、运动控制算法的实施、数据监控与可视化等应用功能的拓展，从而提升生产效率和管理水平。

请注意，以上步骤和配置方法可能因不同的网关设备和软件而有所差异。在实际应用中，应参考网关设备的用户手册和相关技术文档进行详细的配置和调试。
