[尚庭公寓]01-项目概述
业务概述
尚庭公寓是一个公寓租赁平台项目，包含移动端和后台管理系统
- 其中移动端面向广大用户，提供找房、看房预约、租约管理等功能，
- 后台管理系统面向管理员，提供公寓(房源)管理、租赁管理、用户管理等功能。
下面分别介绍两端的具体业务功能
移动端的线上体验地址为: http://39.99.159.121:8002

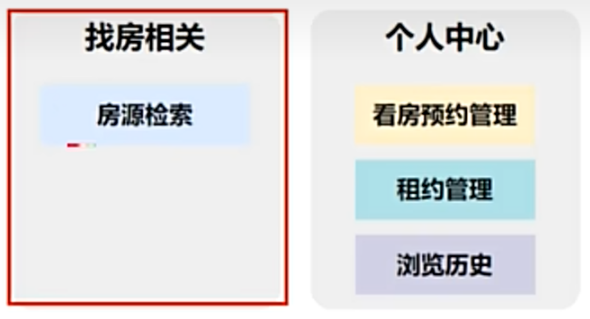

其主要业务功能如下图所示
各功能模块具体内容如下
- 房源检索
- 用户可以使用这个功能来搜索和检索符合其需求的房源。他们可以根据不同的条件，如地理位置、租金范围、支付方式等，快速找到适合的房源。
- 看房预约管理
- 用户可以通过这个功能预约看房。他们可以选择合适的时间，预约在特定的公寓讲行实地看房，以便更好地了解房源的情况和环境。
- 租约管理
- 这个功能允许用户查看和管理他们的租约信息。他们可以在移动端查看租约合同，以及提交租约终止或延长的请求。
- 房源浏览历史
- 用户可以在这里查看他们曾经浏览过的房源历史记录。这个功能可以帮助用户追踪之前感兴趣的房源，方便他们重新查看或做出决策。
后台管理系统的线上体验地址为: http://39.99.159.121:8001

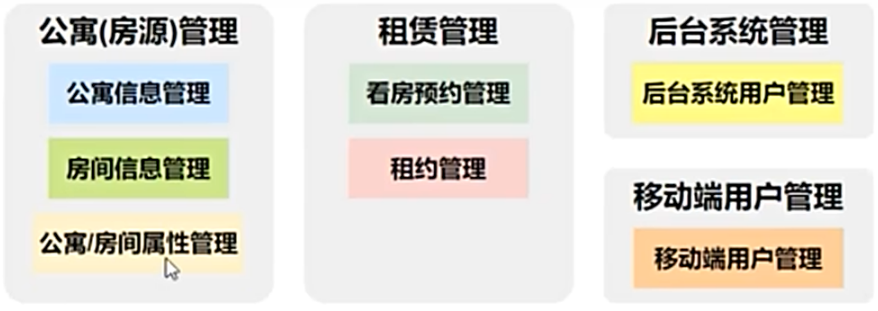

主要业务功能如下图所示
各功能模块具体内容如下
- 公寓信息管理
- 这个模块负责管理所有公寓的基本信息，包括公寓名称、地址、联系方式等。管理员可以在这里添加、编辑、删除公寓信息。
- 房间信息管理
- 该模块负责管理每个公寓内各个房间的详细信息，包括房间号、户型、面积、租金等。管理员可以在这里进行房间信息的添加、编辑和删除。
- 公寓/房间属性管理
- 这个模块允许管理员定义公寓和房间的各种属性，比如公寓和房间的配套设施，方便管理员在维护公寓信息和房间信息时进行选择。
- 看房预约管理
- 该模块用于管理用户的看房预约请求。用户可以在移动端提交看房预约，管理员可以在后台管理系统中查看和处理这些请求，以方便安排人员接待用户。
- 租约管理
- 这个模块用于管理租约的创建、修改和终止。管理员可以在这里生成租约合同，并发送给用户签约。
业务流程

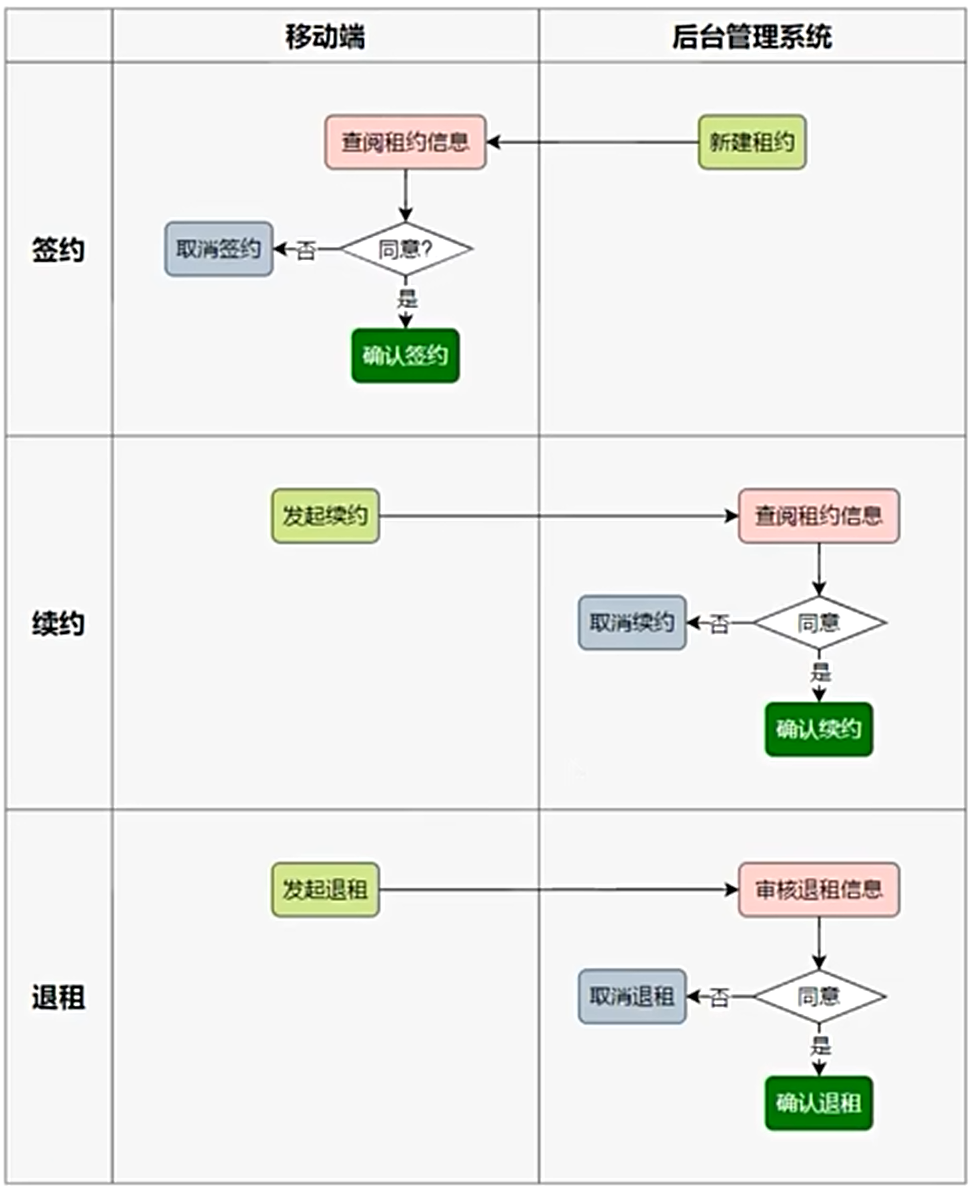

本项目的核心业务流程为签约、续约、退租，具体流程如下图所示
在上述的业务流程中，会涉及到租约状态的多次变化，下面详细介绍一下租约状态。

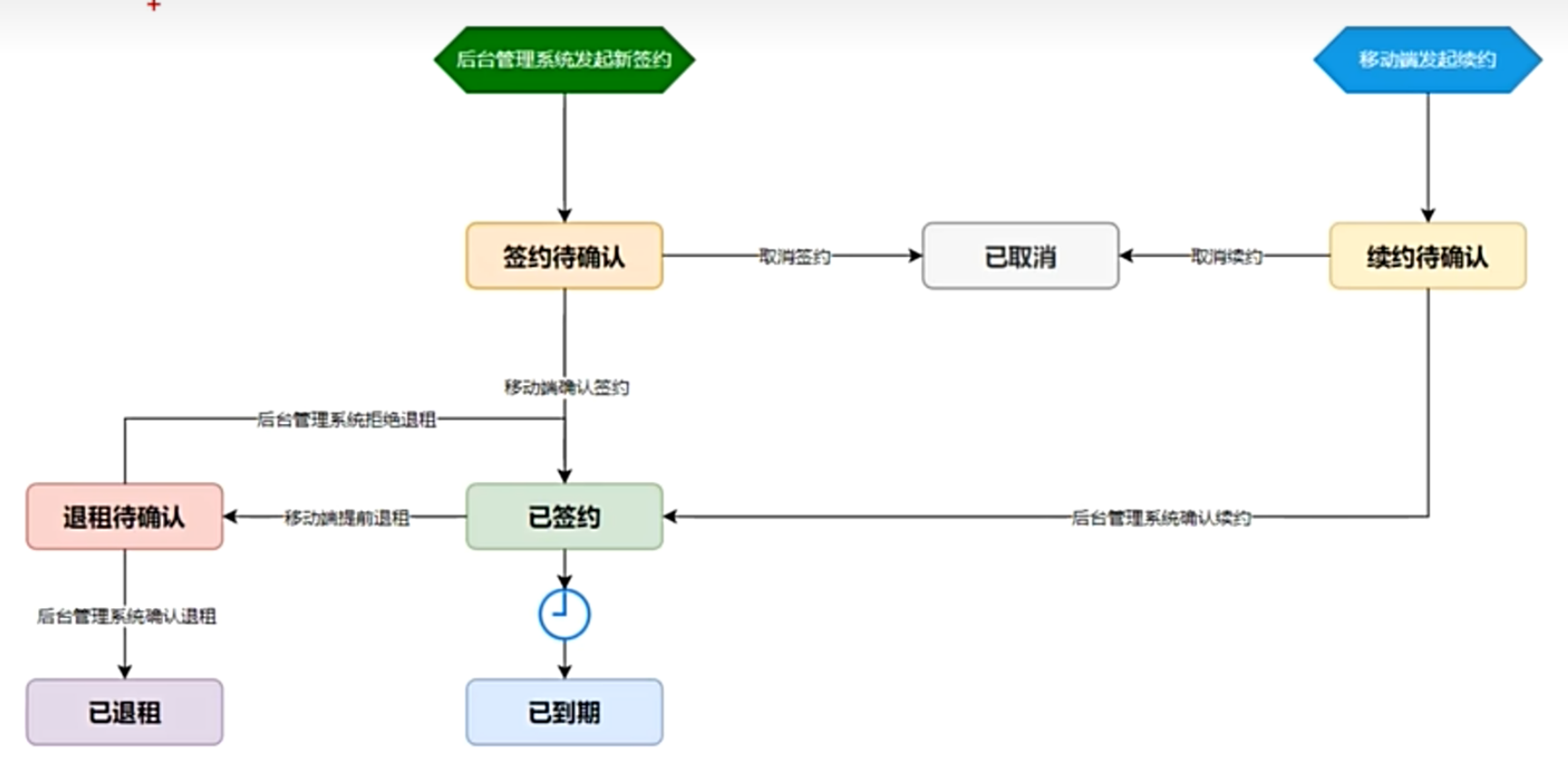

租约共有7个状态，分别是签约待确认、已签约、已取消、已到期、 退租待确认、已退租、续约待确认，以下是这些状态的变化流程
技术选型

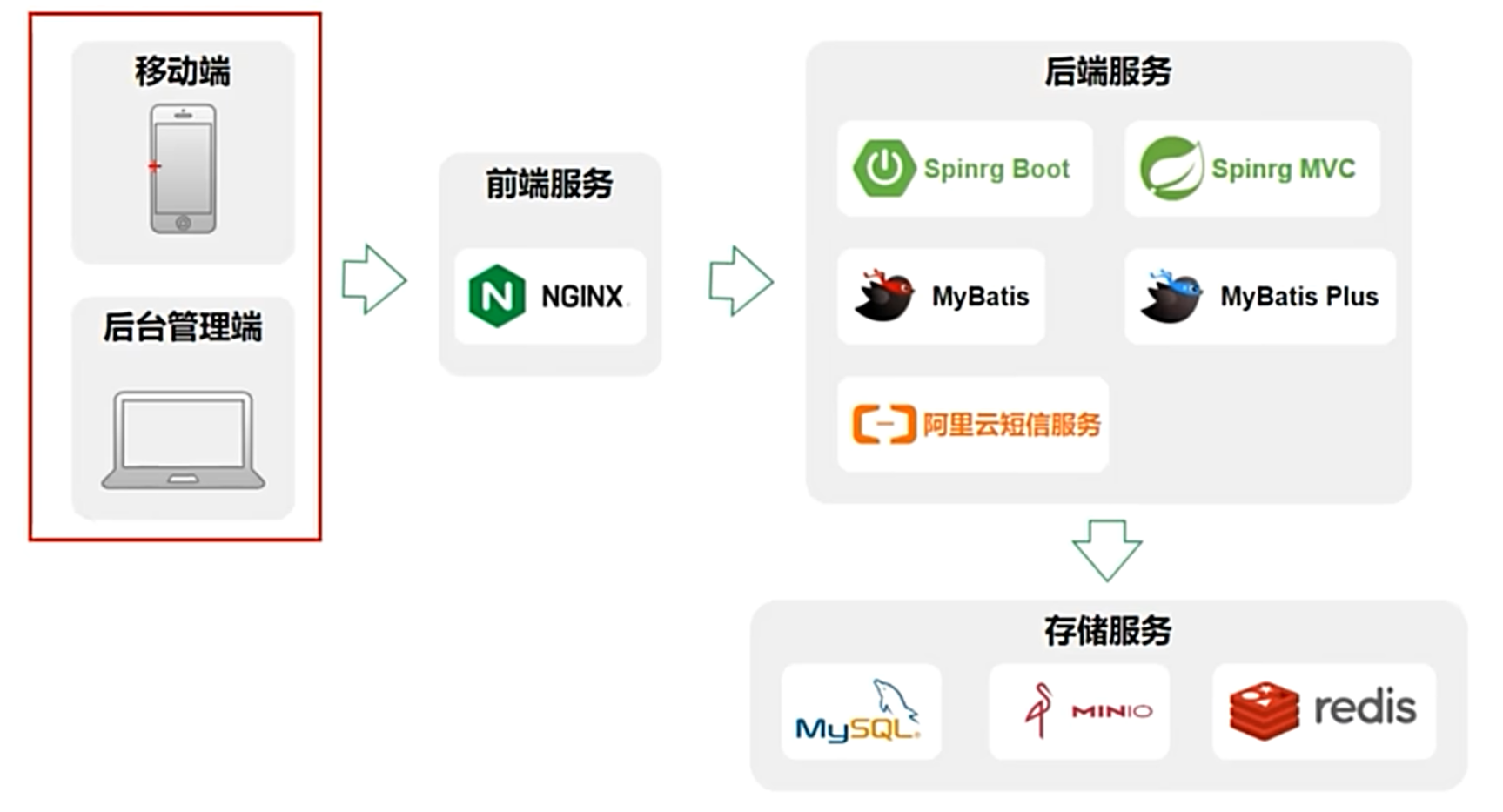

本项目的技术架构如下图所示。
项目采用前后端分离的模式，下面介绍各模块用到的技术。
- 前端
- 框架: VUE3
- 后端
- 框架: Spring Boot
- 数据库访问: MyBatis、MyBatis Plus
-
- MyBatis-Plus(简称 MP)是一个MyBatis的增强工具，在 MyBatis 的基础上只做增强不做改变，为简化开发、提高效率而生。
- Web: Spring MVC
- 数据存储
- 关系型数据库: MySQL
- 缓存: Redis
- 对象存储: MinlO
-
- 对象存储是用于存储非结构化数据的数据存储架构，它将一个数据单元称为一个对象，每个对象都包含数据本身、元数据(描述数据的信息)和一个唯一标识符(通常是一个URL地址)。
- 在2001年，亚马逊推出了Simple storage service(简称S3)，这是第一个商业化的、面向互联网的对象存储服务。随后国内众多云服务厂商也都推出了自己的对象存储服务，例如阿里云的OSS，华为云的OBS，百度云的BOS等等。
- MinIO是一个开源的对象存储方案，兼容亚马逊S3协议。
- 对于对象存储，我们可以选择直接购买各大云厂商提供的服务，也可以选择使用开源的服务，自行安装和维护。本项目采用开源的对象存储Minio来存储图片信息。
- 部署
- 前端服务器: Nginx
-

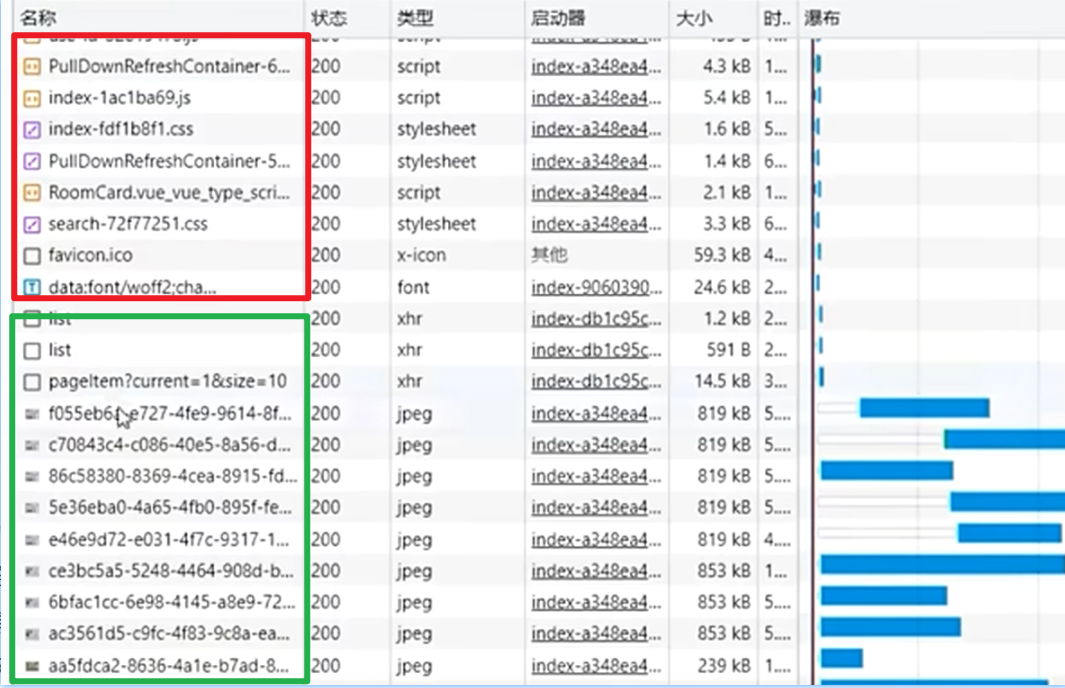

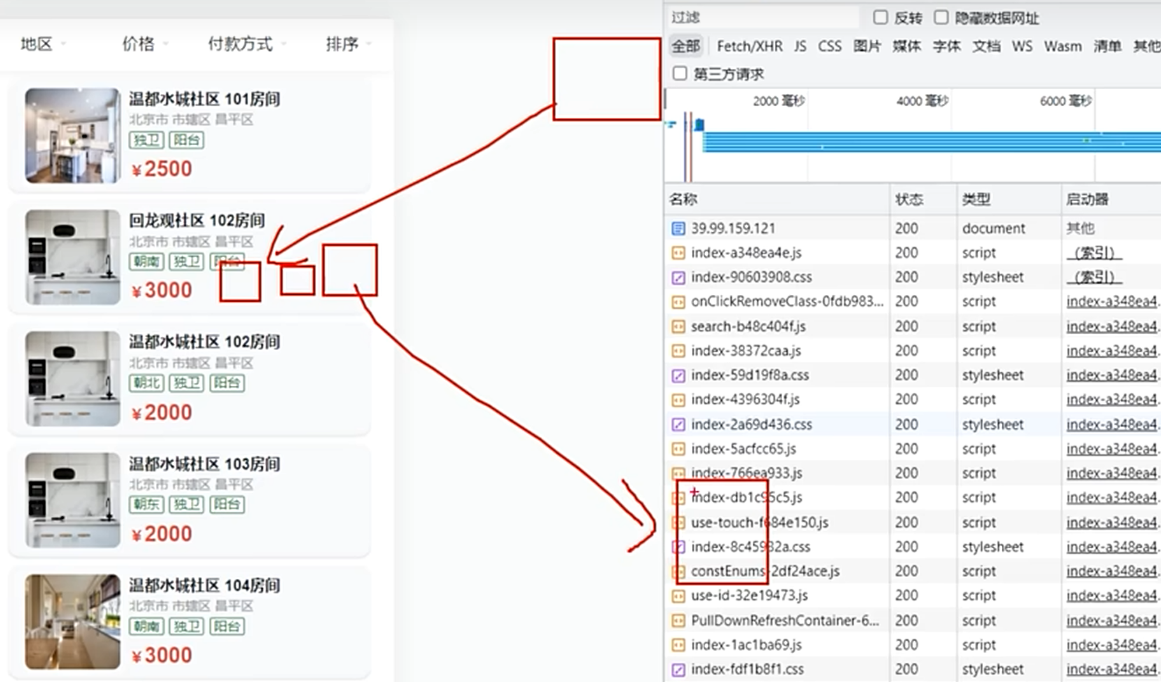

- 所以的网站的网络请求可以分为两类, 静态资源请求和数据接口请求
-
- 网站先请求静态资源, 比如html, css, js, 请求到js文件后浏览器会执行js文件, 由js发起网络请求, 获取数据
- 静态资源+网络数据就可以渲染出完整的页面供用户使用
-

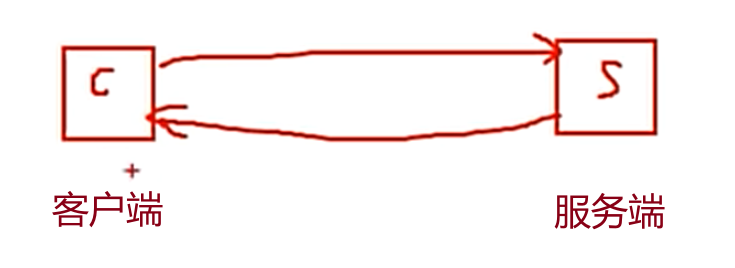

- Nginx在项目中的作用一般就是做 静态资源HTTP服务器(静态资源托管) 和 后台接口代理转发服务器
-

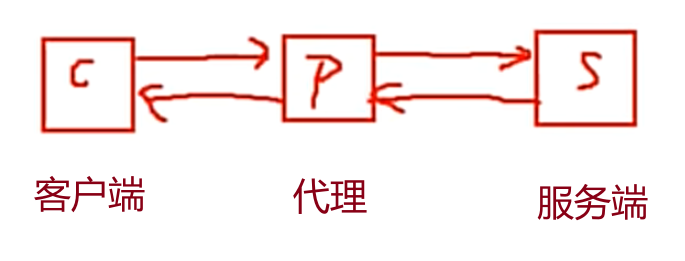

- 使用Nginx的好处有很多, 比如前端只请求代理服务, 可以避免对外暴露服务端地址, 减少被攻击的风险, 如果项目用户增加很多, 多台服务器组成服务集群, 代理层可以进行负债均衡, 且不影响客户端
开发流程
前后端分离项目的完整开发流程如下
第一步
- 由产品经理负责分析市场、用户需求，并将其转化为详细的产品需求。然后创建初步的产品原型，以便更好地理解和传达产品的设计和功能。
- 原型通常指的是产品、系统或概念的初步版本或样品，旨在展示设计概念、功能、外观或其他关键特征。
第二步
- 由U设计师基于产品需求和初步原型，设计用户界面的外观和交互，得到高保真的原型。高保真原型可能包含更具体的设计元素，如颜色、字体、布局等。
第三步

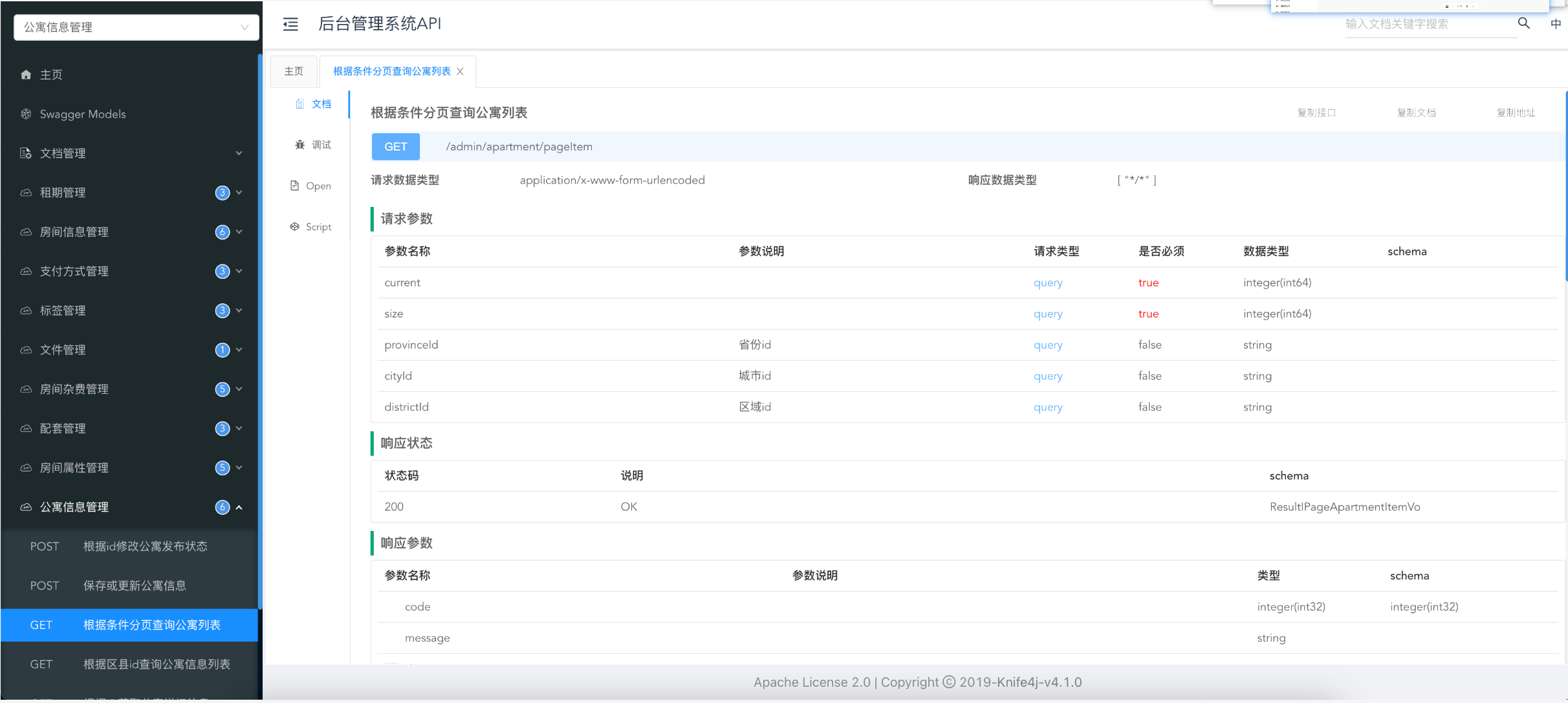

- 由架构师根据高保真原型，规划软件系统的整体结构和组件。他们会设计数据库架构和定义接口，输出API文档，以便开发团队进行后续工作。
- API文档是关于接口的详细说明文档，其会包含接口所提供的功能，所需参数、返回值、错误处理等细节。接口文档的目的是为开发人员、集成人员以及其他利益相关者提供清晰的指导，以便他们能够正确地使用和集成接口。
第四步
- 前后端开发工程师根据API文档，分别开发前端和后端的业务逻辑和功能。前端工程师负责构建用户交互界面，而后端工程师负责数据处理逻辑和数据存储。
第五步
- 测试工程师进行各种测试，以确保软件的质量和稳定性。
第六步
- 运维工程师负责配置、部署和维护应用程序的生产环境，确保应用程序能够正常运行并具备良好的性能和可用性。

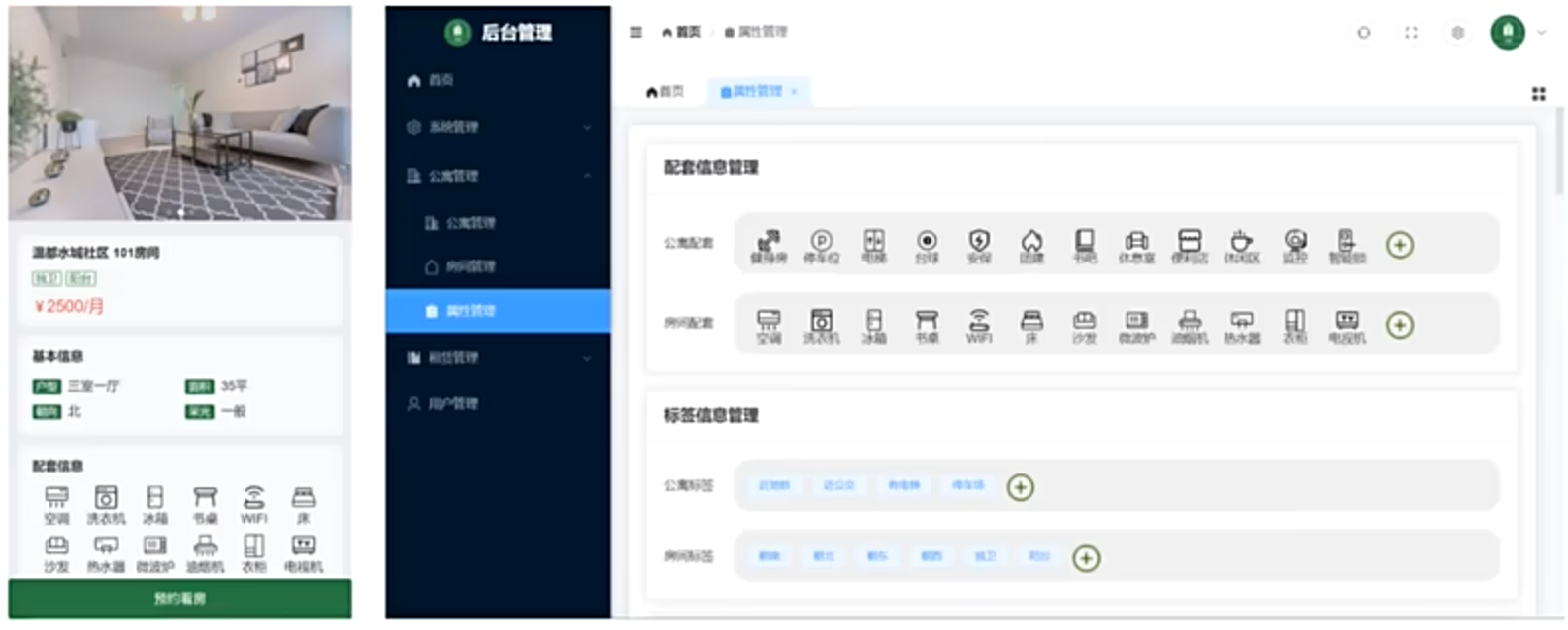

项目原型
目前市面上有很多功能强大的原型设计工具，这些工具设计出的原型美观且具备交互逻辑,
- 常用的有
- 墨刀 (https://modao.cc/)，
- Figma (https://www.figma.com/)

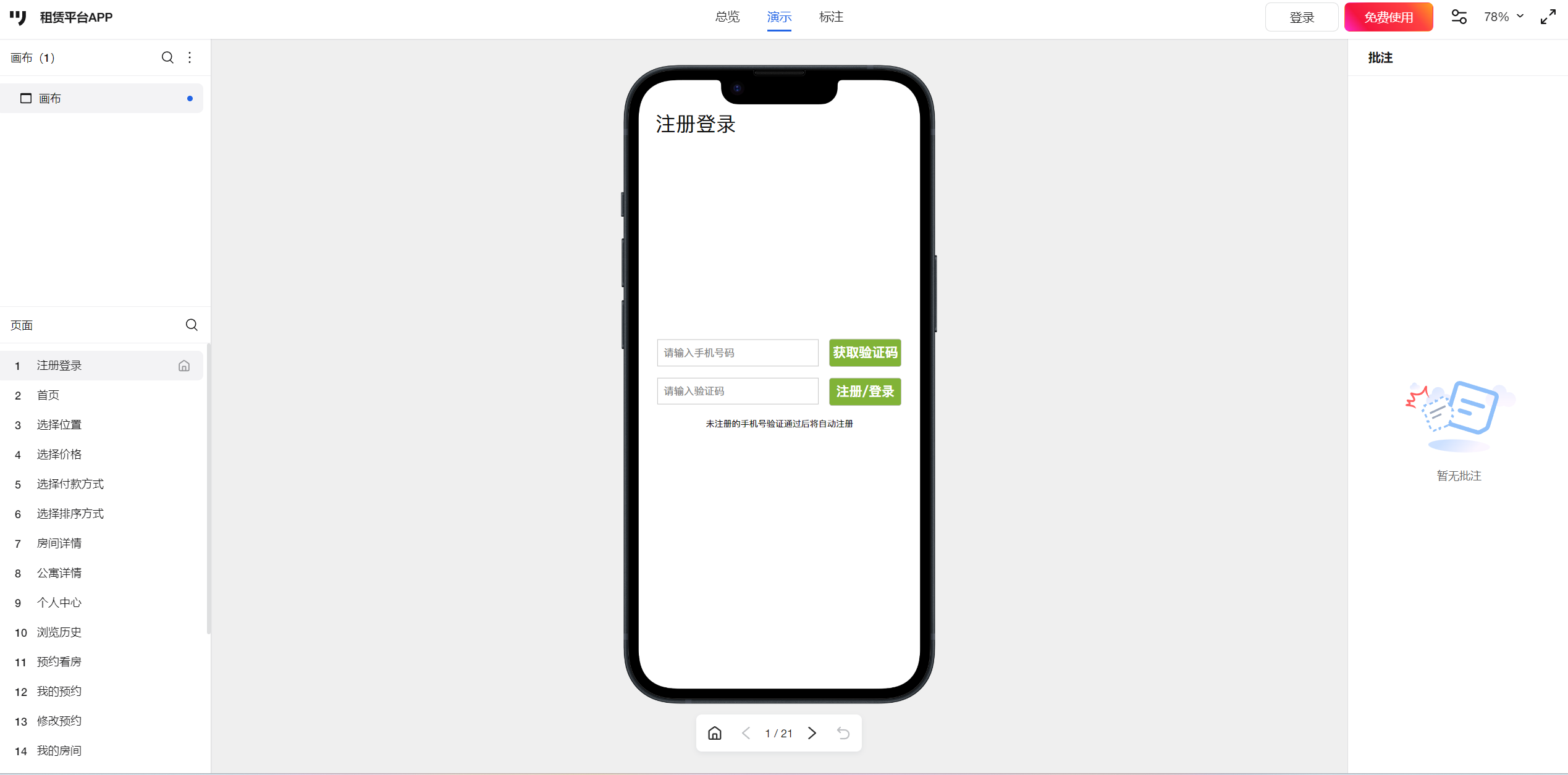

- 移动端地址：
墨刀 #租赁平台APP-分享

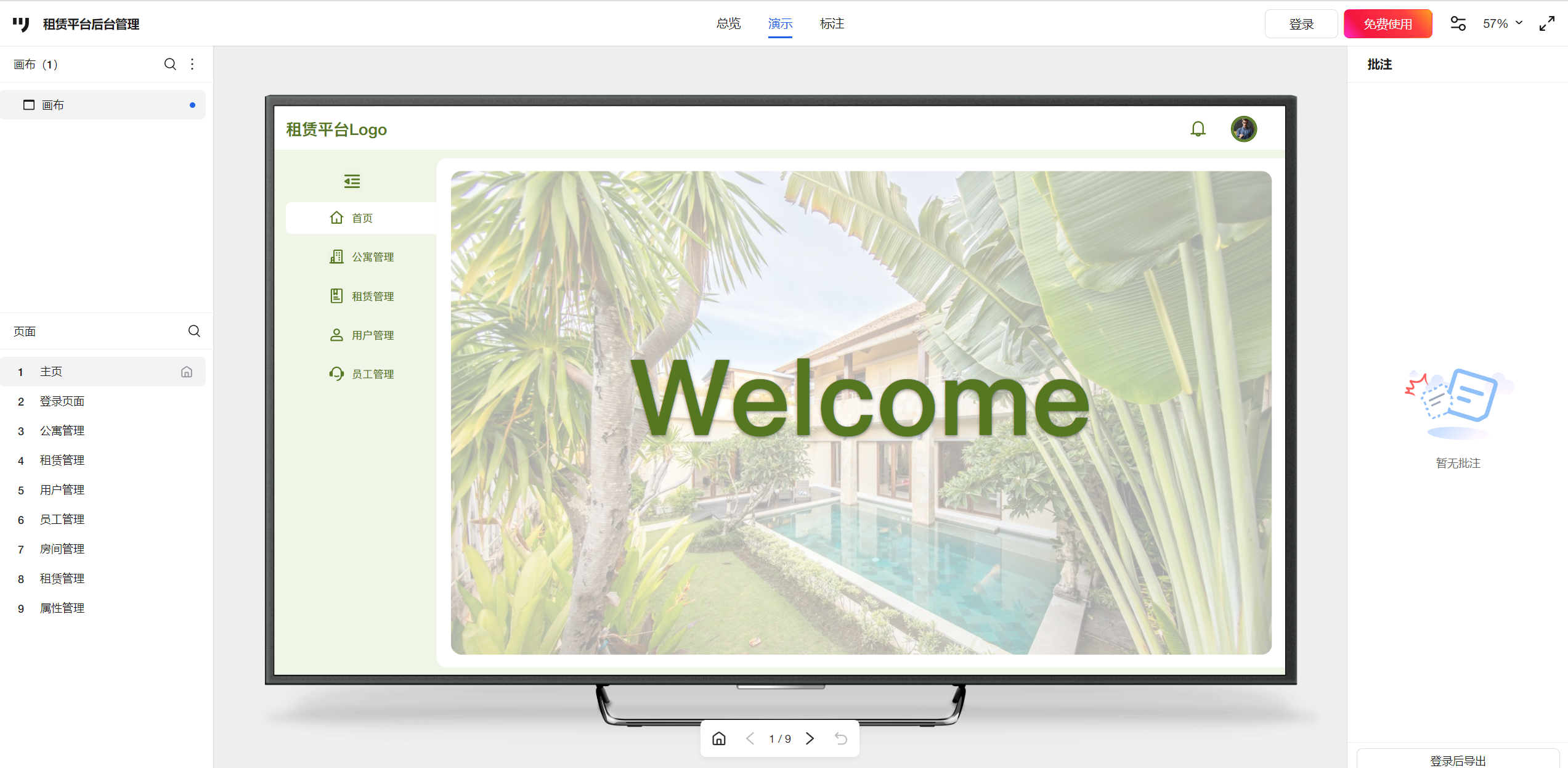

- 后台管理系统:
墨刀 #租赁平台后台管理-分享
数据库设计
设计理论
数据库模型
数据库设计中最常采用的模型为 实体(Entity)关系(Relationship)模型，简称ER模型。其核心思想是将现实世界中的复杂数据表示为一组实体，并描述这些实体之间的关系。
- 实体通常对应现实世界中的一个对象，例如:学生、班级、教师、课程。
- 每个实体都包含一组属性，这些属性用于描述实体，例如学生实体包含姓名、年龄、性别等属性。
- 关系用于描述各实体之间的联系，例如学生和班级之间存在从属关系
其中关系可分为一对一、一对多、多对多三种，例如学生和班级之间的系为一对多、学生和课程之间的关系为多对多
- 实体关系模型通常使用实体关系图(ER diagram)进行表示。

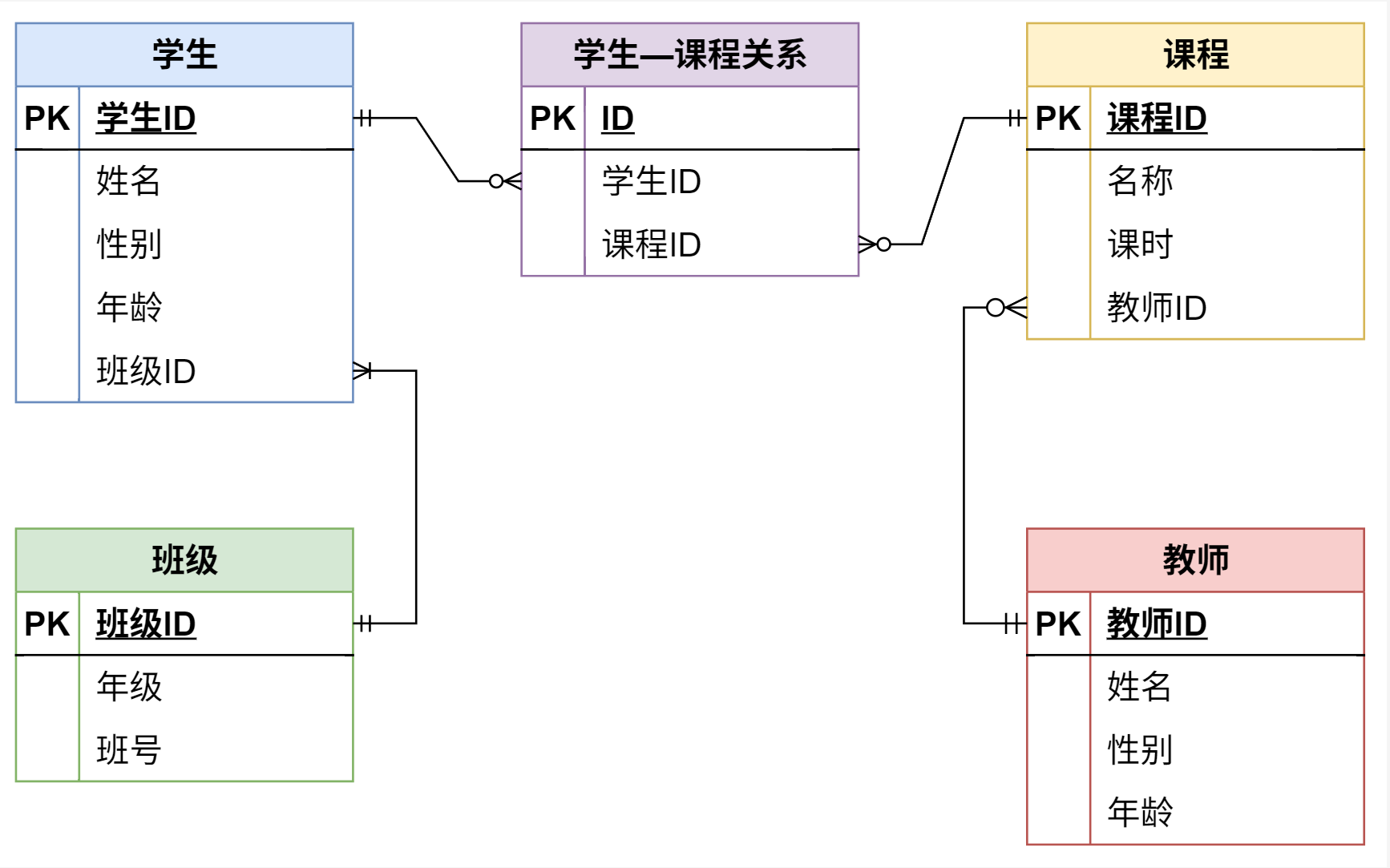

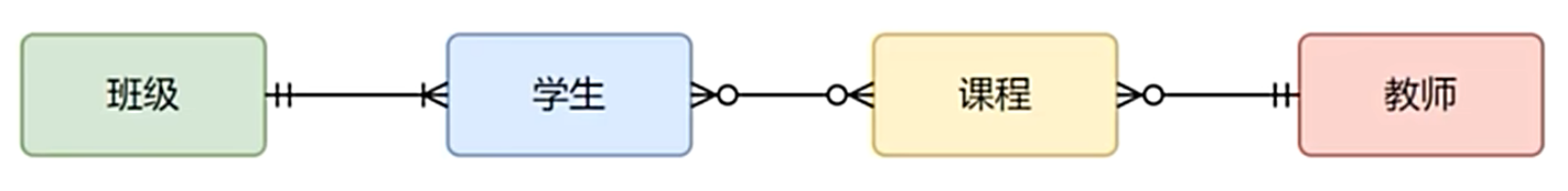

- 下图是个简易的选课系统的实体关系图，其中方框代表实体，方框之间的连线则代表实体间的关系，连线两端的不同符号用于表示一对一、一多、多对多的关系。

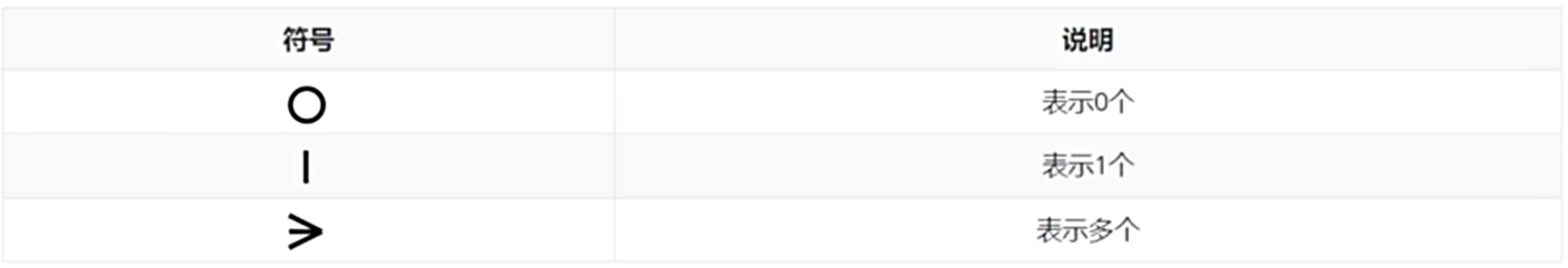

- 符号说明如下:
- 上述符号通常是两个成对使用，其分别表示最小值和最大值。
- 例如上述ER图中的班级和学生之间的连线，班级一侧的符号表示一(最小值和最大值都是一)，学生一侧的符号表示多(最小值是一，最大值是多)，其表达的含义就是班级和学生之间的关系为一对多，一个学生只对应一个班级，而一个班级会对应多个学生(且至少对应一个学生)。
数据库设计流程
传统的数据库设计流程分为三个阶段，分别是概念模型设计阶段、逻辑模型设计阶段和物理模型设计阶段。三个阶段由粗略到详细，由抽象到具体。
概念模型设计

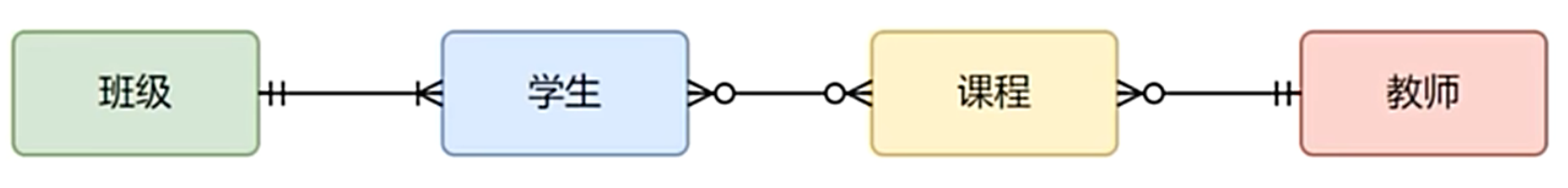

概念模型是一个粗略的初步设计，其只关注实体和关系，不体现最终建表所需的各种细节信息(例如实体的属性)。下图便是一个典型的简易选课系统数据库的概念模型。
逻辑模型设计
相较于概念模型，逻辑模型会包含更多的细节信息，例如实体的属性、用于关联两个实体的字段等等。需要注意的是，逻辑模型并不关注具体的数据库实现（例如MySQL或者Oracle）。下图是上述选课系统数据库的逻辑模型。
物理模型设计

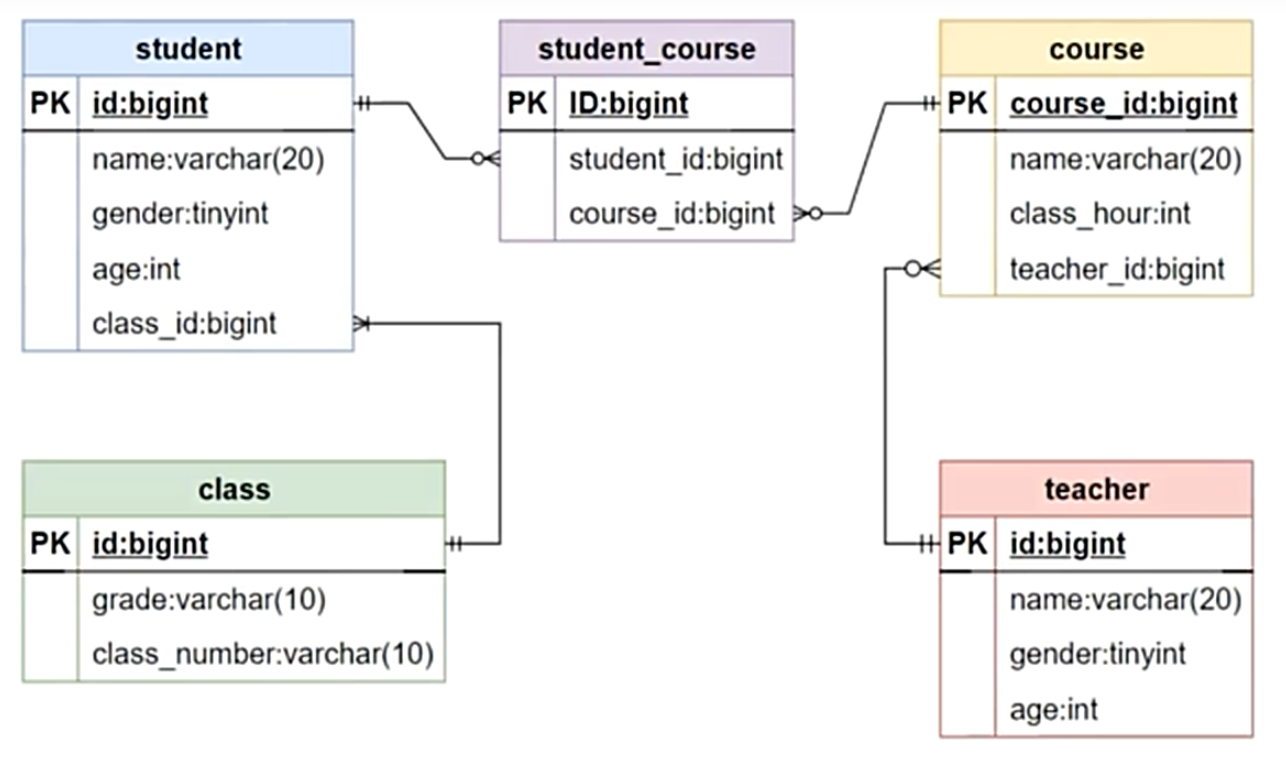

相较于逻辑模型，物理模型会包含更多的与所选数据库相关的具体信息，例如存储引擎、字段类型、索引等信息。一般而言，物理模型会包含最终建表所需的所有信息，下图是上述选课系统数据库的物理模型
设计实战
概念模型设计

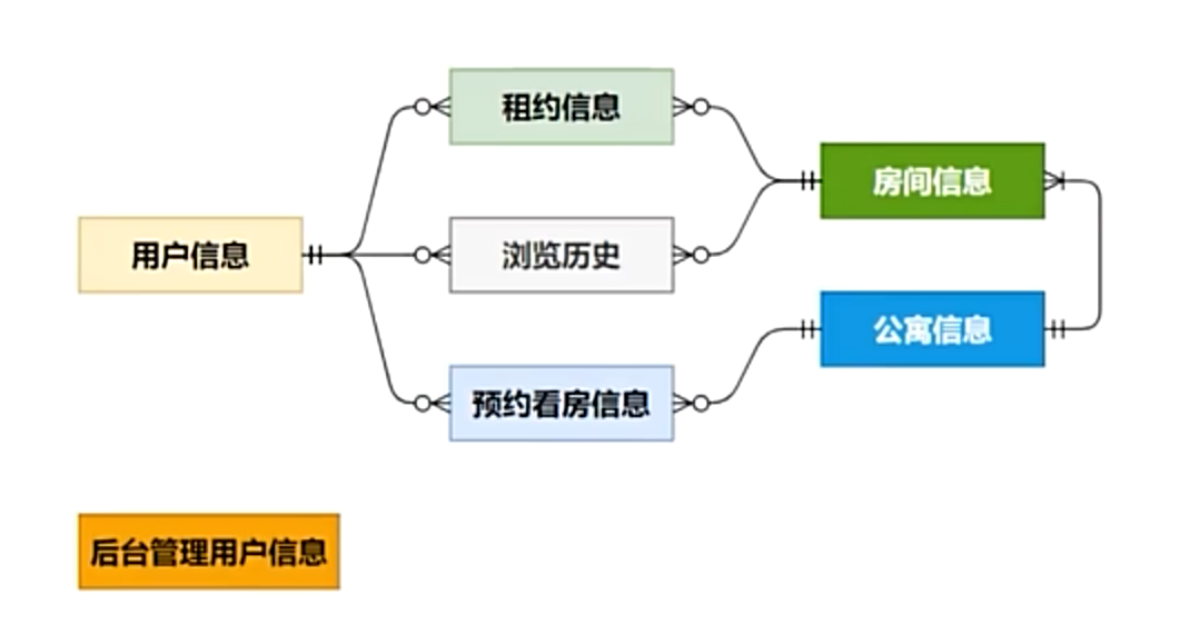

根据原型可得，本项目包含的实体有公寓、房间、用户(租客)、租约(合同)、看房预约、浏览历史和后台管理系统用户，各实体间的关系如下
逻辑模型设计
根据原型明确各实体所需属性并明确各表关联字段，得到的完整的逻辑模型如下图所示。下面逐一分析。
公寓信息

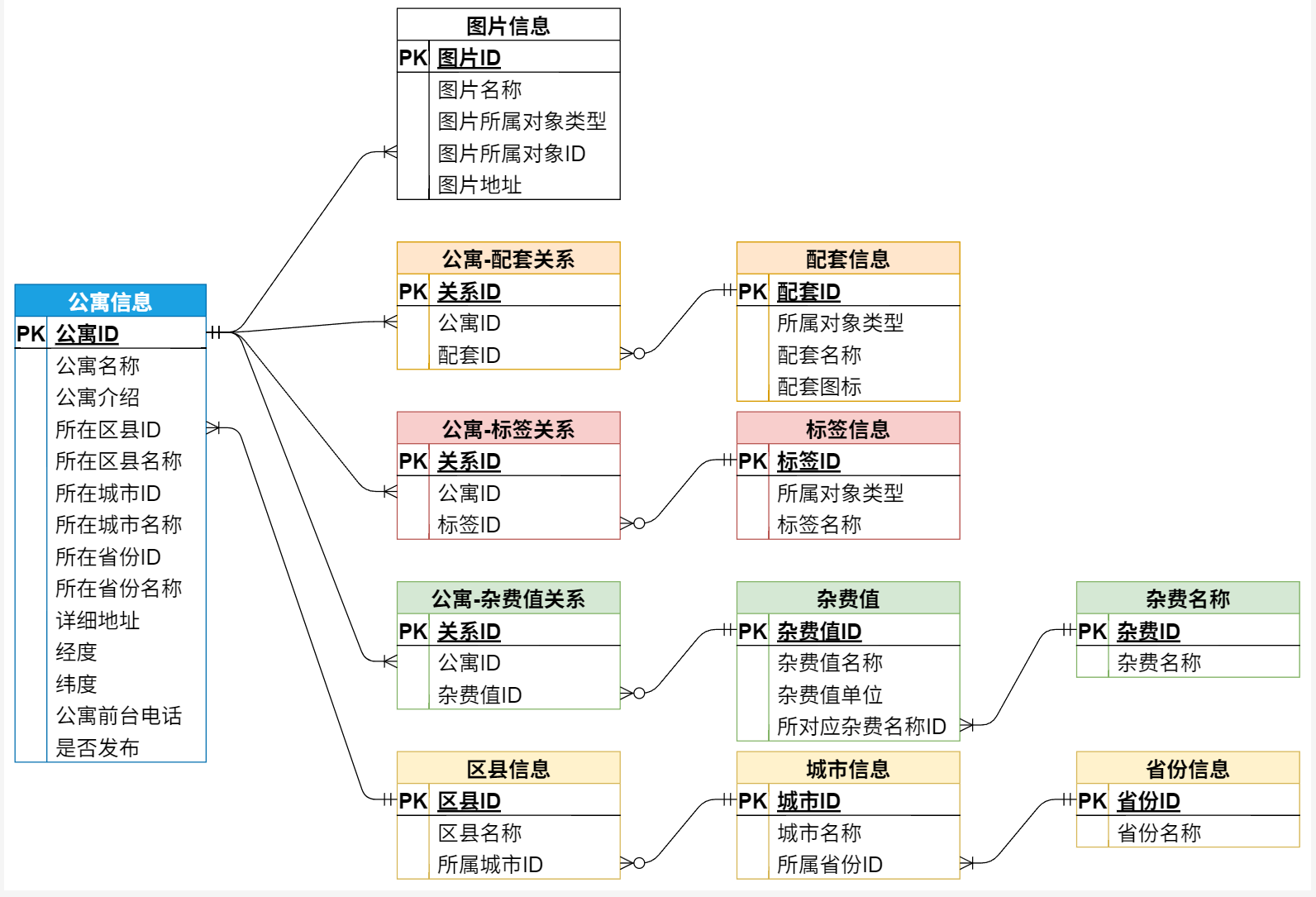

公寓信息包含的属性有公寓名称、公寓简介、公寓地址、公寓联系方式、公寓图片、公寓标签、公寓杂费、公寓发布状态，这部分的逻辑模型如下图所示
图片信息表的设计思路

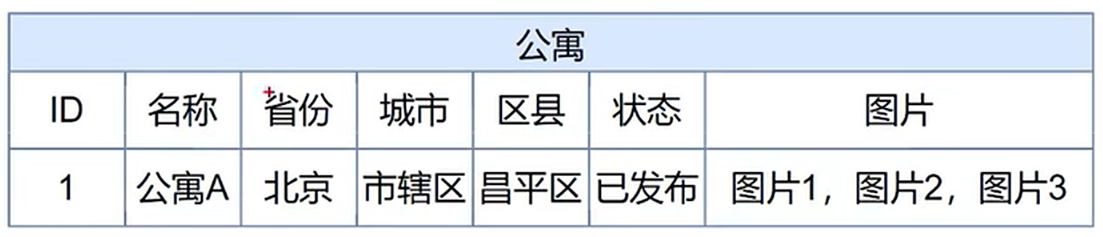

- 把图片信设计为表的一个字段
- 优点: 简单直接
- 缺点: 对图片的操作不方便

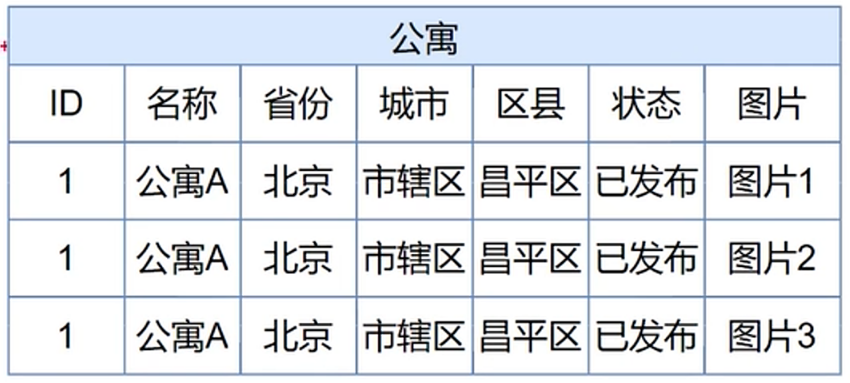

- 把图片信息设计为表的多个字段
- 优点: 操作比较方便
- 缺点: 冗余的数据较多, 数据的一致性存在风险

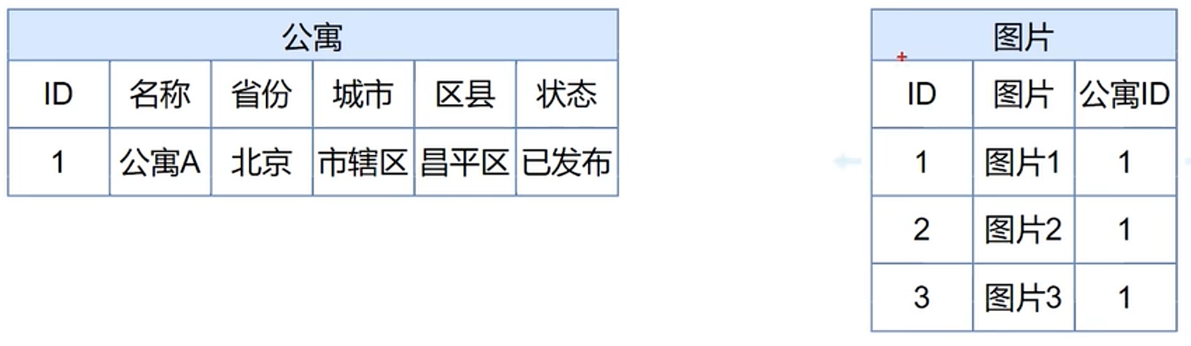

- 把图片信息设计为独立的表
- 优点: 操作方便, 结构清晰
- 缺点: 多维护一张表, 多表的查询性能有所降低
- 字段说明
- 图片名称
- 图片所属对象类型: 公寓和房间都有图片, 用这个字段进行区分
- 图片所属对象ID: 图片所属公寓或房间的ID
- 图片地址: 图片的访问URL

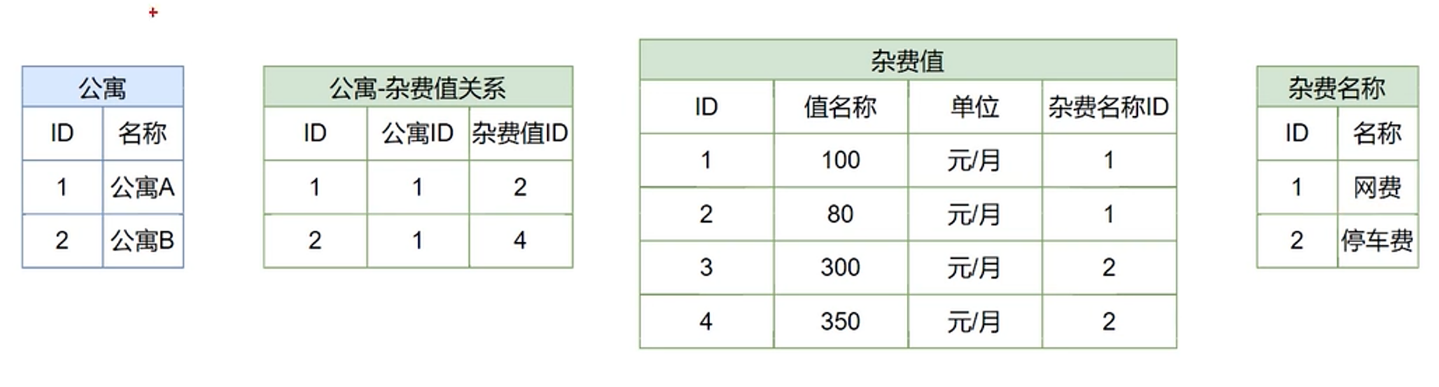

杂费信息表的设计思路

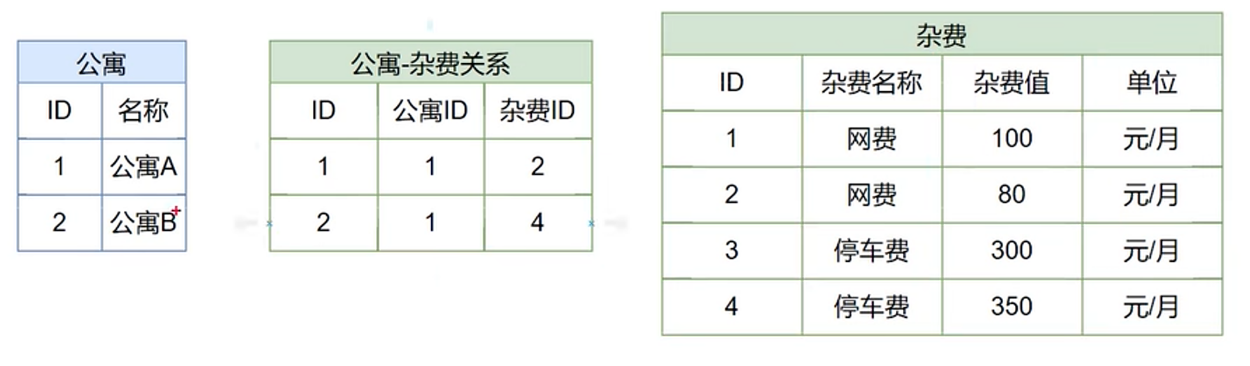

- 把杂费设计为一张表
- 优点: 公寓和杂费通过一张关系表管理, 杂费表中存储杂费名称和杂费值, 简单且查询性能好
- 缺点: 杂费表存在冗余信息, 因为每项杂费可能存在多项杂费值,
- 把杂费设计为两张表
- 优点: 公寓和杂费值通过一张关系表管理, 杂费值表中只存储值信息, 名称信息单独放在一张表
- 缺点: 杂费值和杂费名解耦合, 修改杂费名时不影响杂费值表, 易于维护但是查询性能低一些
房间信息

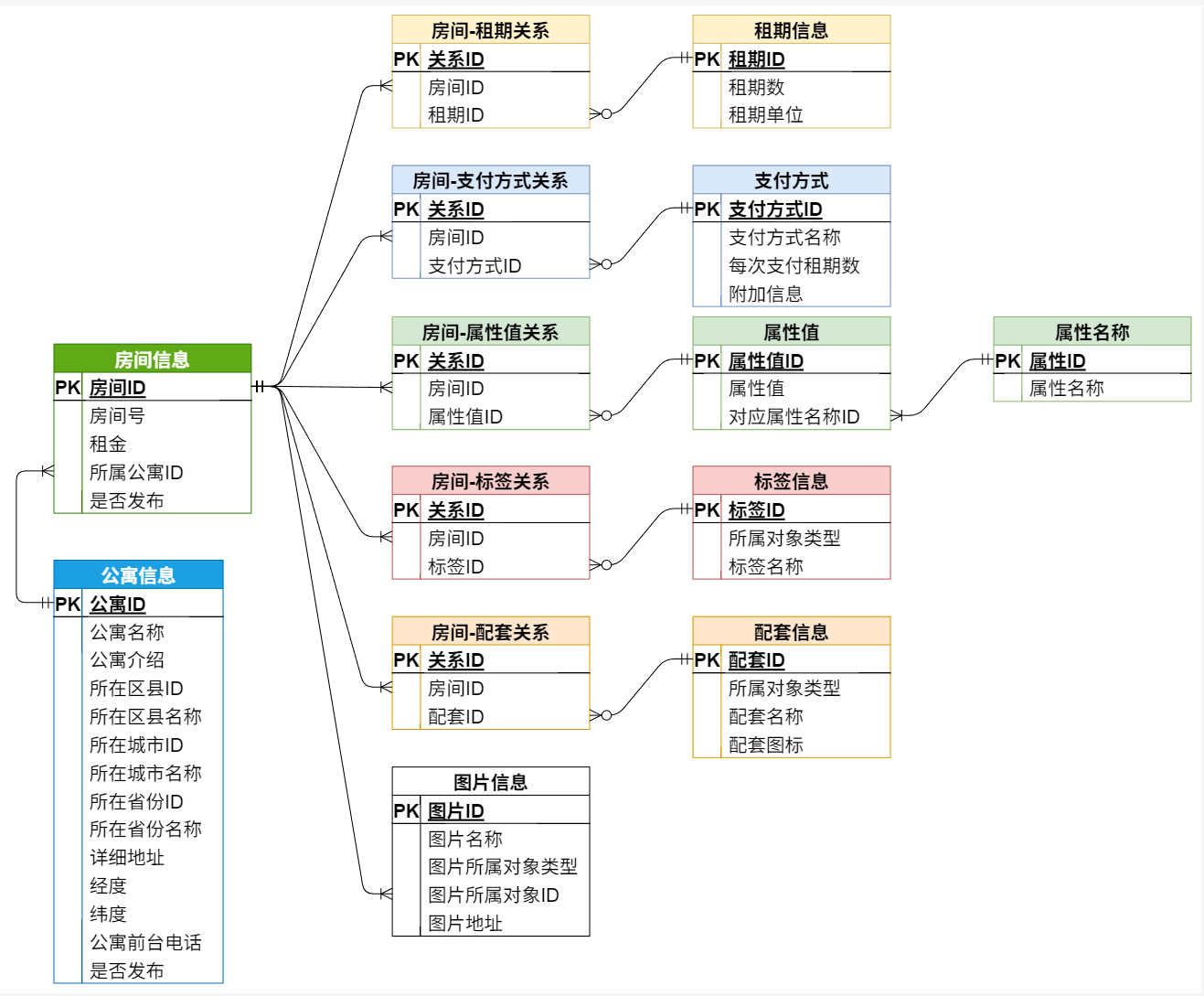

房间信息包含的属性有`房间号`、`房间租金`、`房间所属公寓`、`房间可选租期`、`房间可选支付方式`、`房间属性`、`房间标签`、`房间配套`、`房间图片`、`房间发布状态`，这部分的逻辑模型如下图所示
用户信息
用户信息包含的属性有 手机号码、 密码、头像、昵称、账号状态，这部分的逻辑模型如下
看房预约信息

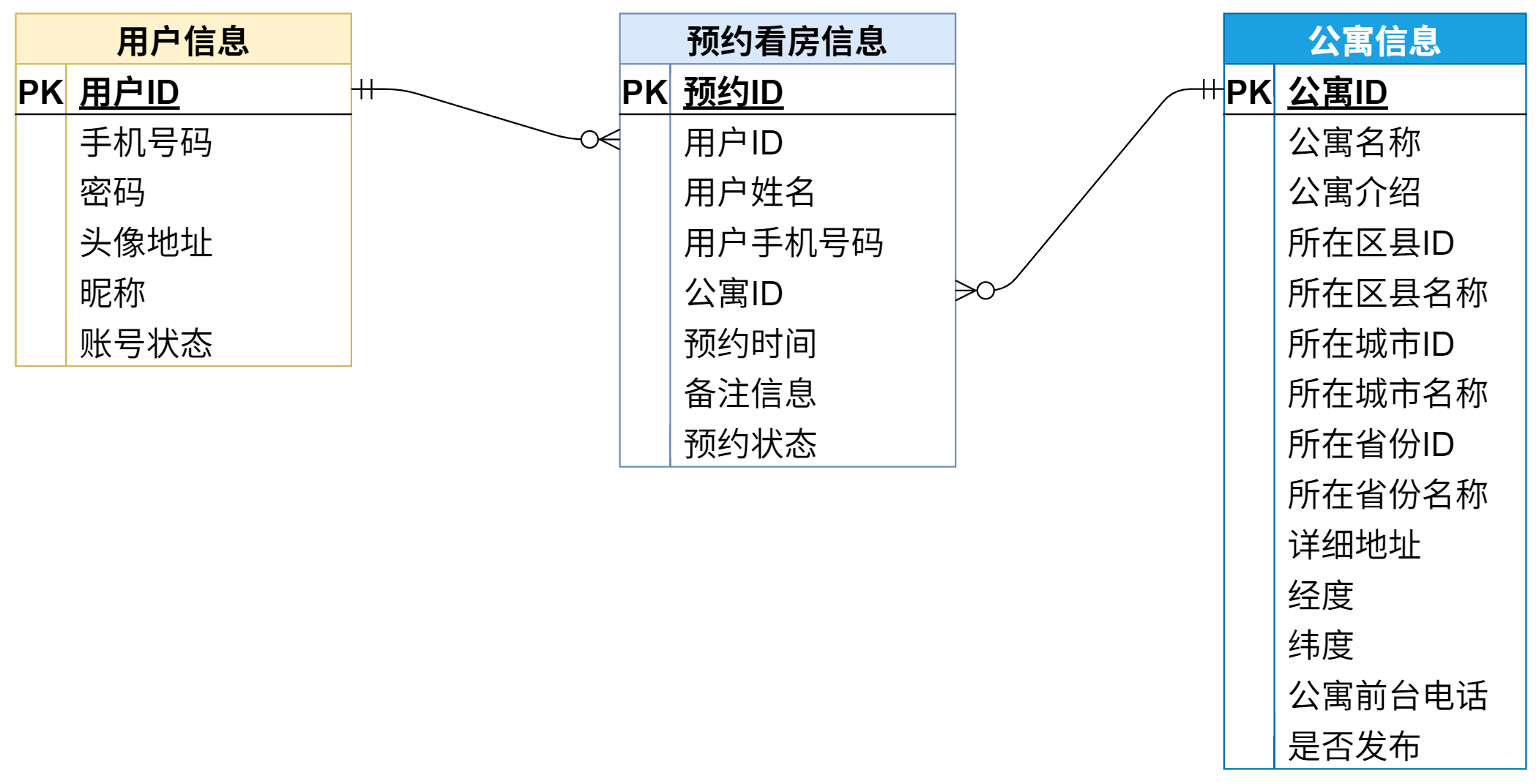

看房预约包含的属性有`预约用户信息`、`预约公寓信息`、`预约时间`、`备注信息`、`预约状态`，这部分的逻辑模型如下

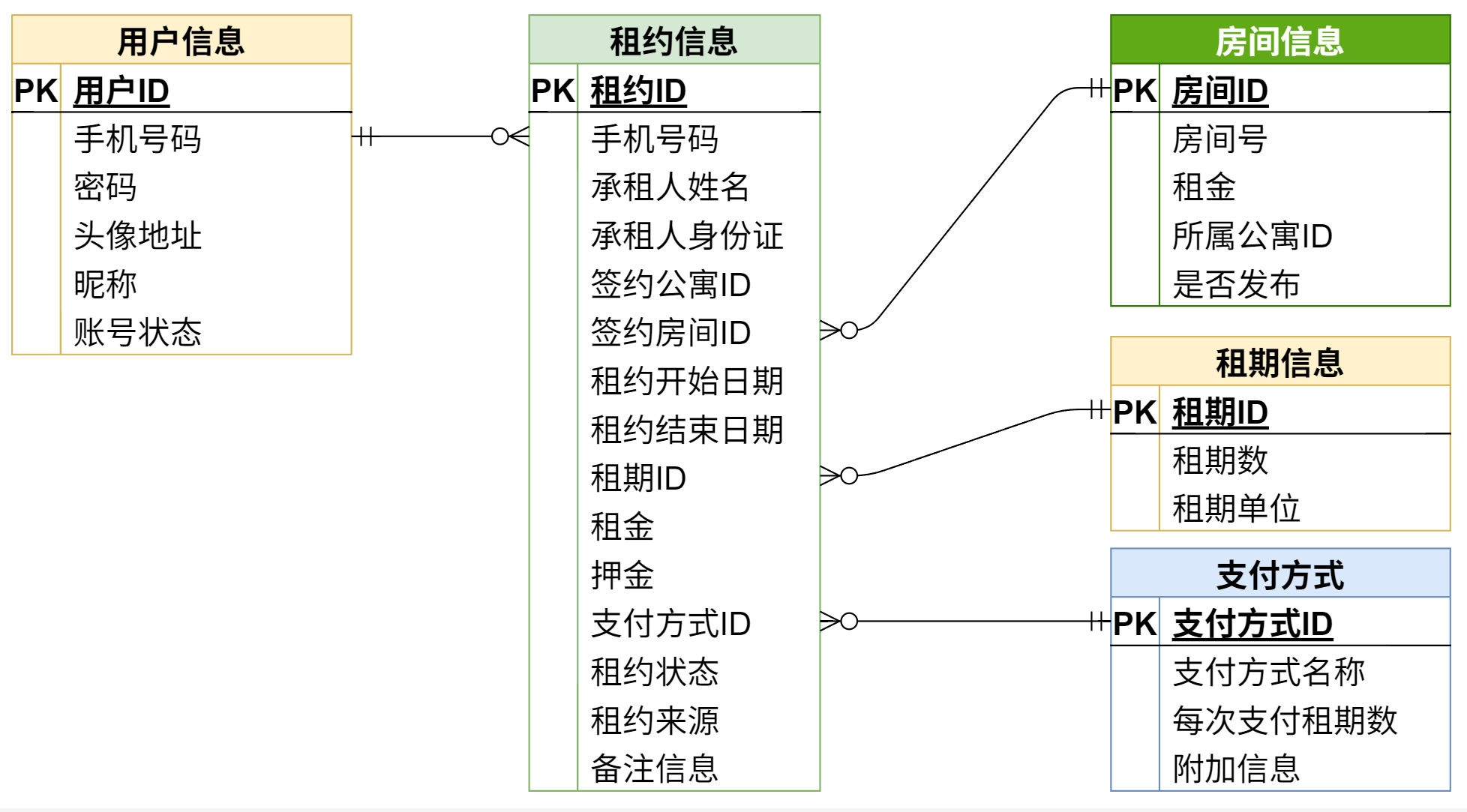

租约信息
租约信息包含`签约用户信息`，`签约房间信息`、`租期`、`支付方式`、`租约来源`、`租金`、`押金`，这部分的逻辑模型如下
浏览历史信息

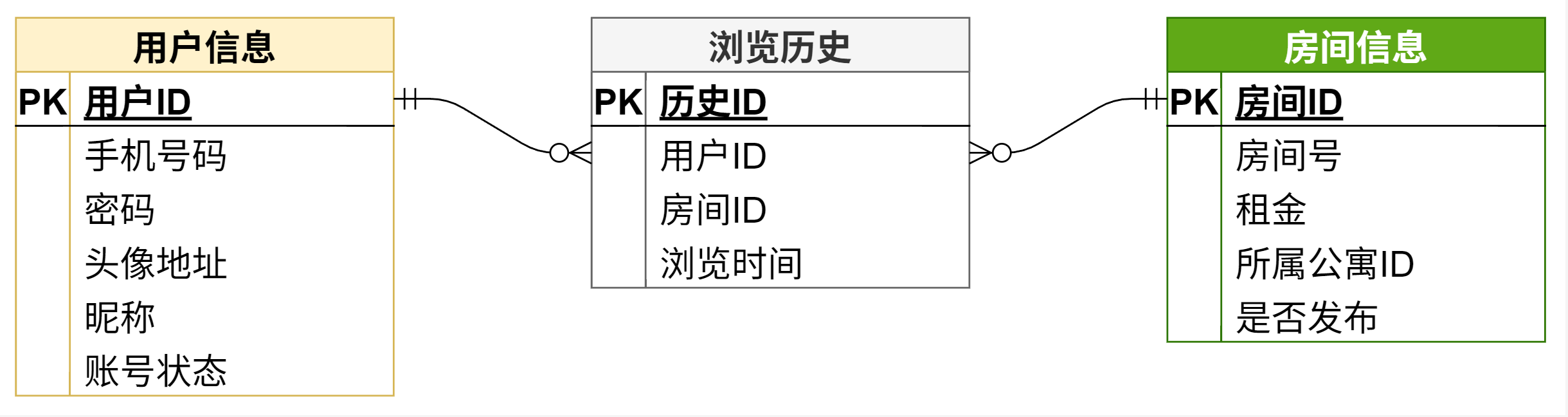

浏览历史指的是用户浏览房间详情的历史，包含的属性有`用户信息`、`房间信息`、`浏览时间`，这部分的逻辑模型如下

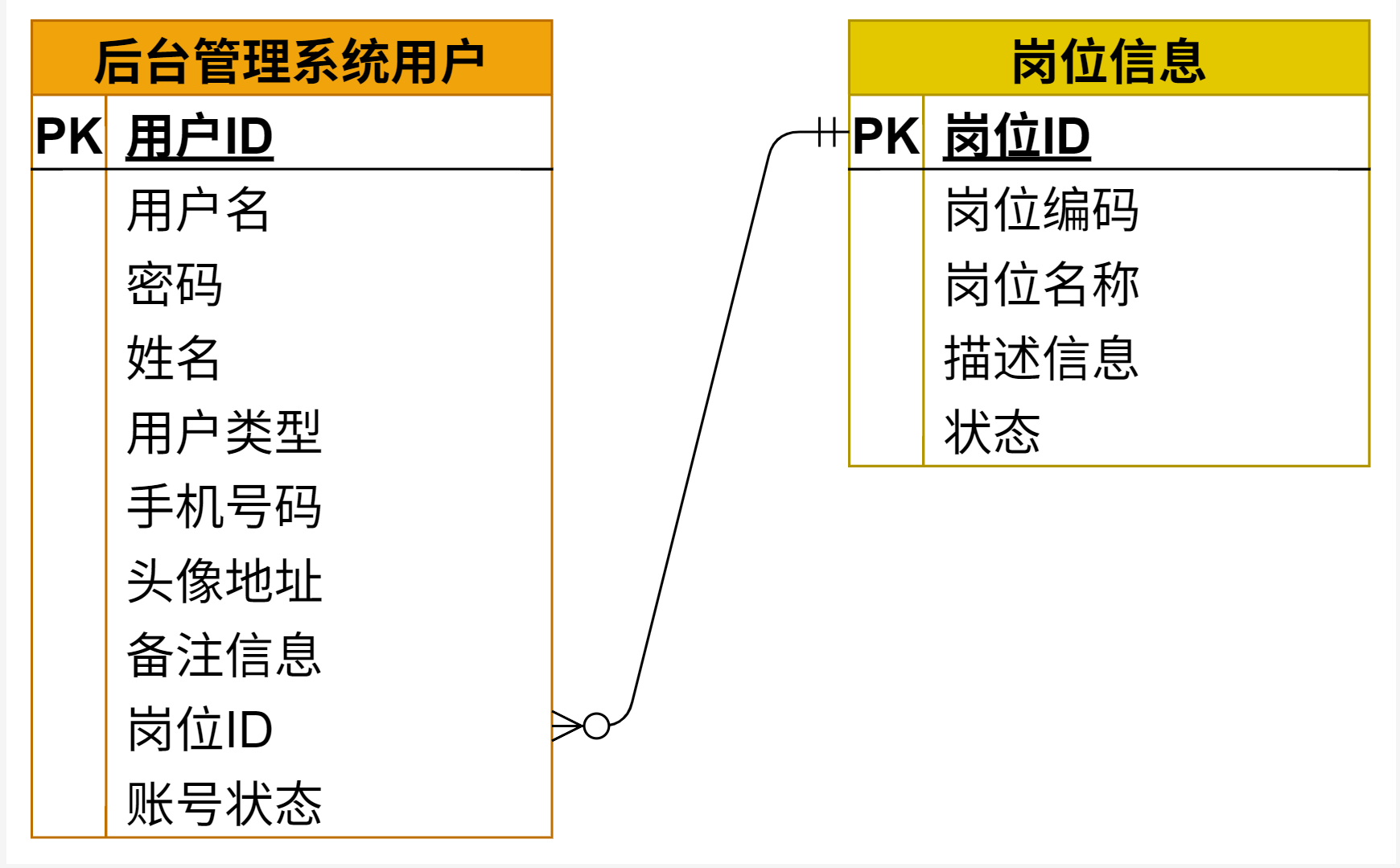

后台管理用户信息
后台管理系统用户包含的属性有，这部分的逻辑模型如下
物理模型设计
本项目采用MySQL数据库，所有表均使用InnoDB存储引擎，完整的物理模型如下图，详细信息可参考资料中的数据库初始化文件`lease.sql`。
- 所有表均省略了`create_time`、`update_time`、`is_deleted`三个字段。
- 所有的状态或类型字段（例如租约状态），均使用数字表示。
