ESP32-S3 IDF V5.4.1 LVGL 9.2.0 fatfs

news 来源：原创 2025/6/10 8:23:04

为什么要使用fatfs

如果将图片等资源编译进入代码，则代码存储空间的占用则会较大
加载图像资源（如 JPG/PNG/BMP）
(1) LVGL 可以从 SD 卡等存储中加载图片资源，而不是编译进固件中，节省内存。
(2) 使用 lv_img_set_src() 时可以传入文件路径，如：lv_img_set_src(img, “S:/cat.jpg”);
读取字体文件：
(1) 支持从外部文件系统加载 .bin 或 .lv_font_t 格式的字体，而不是将字体嵌入代码中。
主题/界面配置的动态读取：
(1) 从配置文件中读取界面布局、颜色、参数等，便于 OTA 更新或热更新界面资源。
文件浏览器组件：
(1) 使用 LVGL 的文件浏览器组件（如 file explorer demo）时需要读取目录、文件信息等。

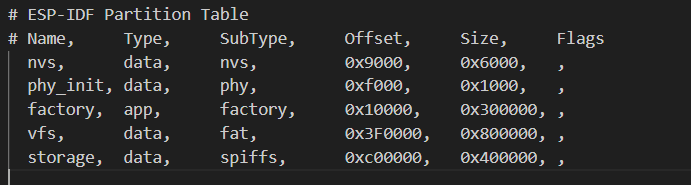

partition table

partitions-16MiB.csv

生成fatfs的bin文件

CMakeLists.txt

set(image ../fatfs_image)if(CONFIG_EXAMPLE_FATFS_MODE_READ_ONLY)fatfs_create_rawflash_image(vfs ${image} FLASH_IN_PROJECT PRESERVE_TIME)
else()fatfs_create_spiflash_image(vfs ${image} FLASH_IN_PROJECT PRESERVE_TIME)
endif()

建立fatfs_image文件夹

编译之后，就能够看到生成了fastfs的bin文件
在这里插入图片描述
vfs-flash_args则是包含烧录的参数

--flash_mode dio --flash_freq 80m --flash_size 16MB
0x3f0000 vfs.bin

初始化fatfs

err = esp_vfs_fat_spiflash_mount_ro(base_path, "vfs", &mount_config);
if (err != ESP_OK) {ESP_LOGE(TAG, "Failed to mount FATFS (%s)", esp_err_to_name(err));return;} else {ESP_LOGI(TAG, "FATFS mounted successfully");}

📌 参数解释
base_path: 挂载点路径，比如 “/spiflash”，挂载后文件路径是 /spiflash/xxx.txt。

“vfs”: 分区标签，必须是 partitions.csv 中定义的分区名。

&mount_config: esp_vfs_fat_mount_config_t 类型，配置文件系统挂载行为（例如是否格式化等）。

🧠 函数用途
这个函数的作用是：

✅ 将 SPI Flash 中的 FAT 文件系统挂载为只读

将提前烧录好数据文件（图片、字库、配置等）到 SPI Flash 的情况。

比如你将 .bin 字库或 .jpg 图片打包成 FAT 镜像写入 SPI Flash，然后用 LVGL+FatFS 动态加载。

LVGL 配置

在这里插入图片描述

配置fs_open

需要将路径，在前面加上fatfs文件系统挂载点的路径。

/*** Open a file* @param drv   pointer to a driver where this function belongs* @param path  path to the file beginning with the driver letter (e.g. S:/folder/file.txt)* @param mode  read: FS_MODE_RD, write: FS_MODE_WR, both: FS_MODE_RD | FS_MODE_WR* @return pointer to FIL struct or NULL in case of fail*/
static void * fs_open(lv_fs_drv_t * drv, const char * path, lv_fs_mode_t mode)
{LV_UNUSED(drv);uint8_t flags = 0;char full_path[256];if(mode == LV_FS_MODE_WR) flags = FA_WRITE | FA_OPEN_ALWAYS;else if(mode == LV_FS_MODE_RD) flags = FA_READ;else if(mode == (LV_FS_MODE_WR | LV_FS_MODE_RD)) flags = FA_READ | FA_WRITE | FA_OPEN_ALWAYS;FIL * f = lv_malloc(sizeof(FIL));if(f == NULL) return NULL;snprintf(full_path, sizeof(full_path), "/spiflash/%s", path);FRESULT res = f_open(f, full_path, flags);if(res == FR_OK) {return f;}else {lv_free(f);return NULL;}
}

使用

load_file_and_display("A:/hellolongname.txt", screen);
void load_file_and_display(const char *file_path, lv_obj_t *parent) {// 打开文件lv_fs_file_t file;if (lv_fs_open(&file, file_path, LV_FS_MODE_RD) != LV_FS_RES_OK) {printf("Failed to open file: %s\n", file_path);return;}
}
