ArcGIS Pro制作水平横向图例+多级标注

  今天介绍下载ArcGIS Pro中如何设置水平横向图例。

    之前我们介绍了ArcGIS的横向图例制作：ArcGIS横向、多列图例、顺序重排、符号居中、批量更改图例符号等等（ArcGIS出图图例8大技巧），那这次我们看看ArcGIS Pro如何更加快捷的操作。

1   ArcGIS Pro中设置横向图例

    1.如下图，我们在ArcGIS Pro中制作黄土高原的地势区位图，现在需要对黄土高原的DEM图插入横向图例。

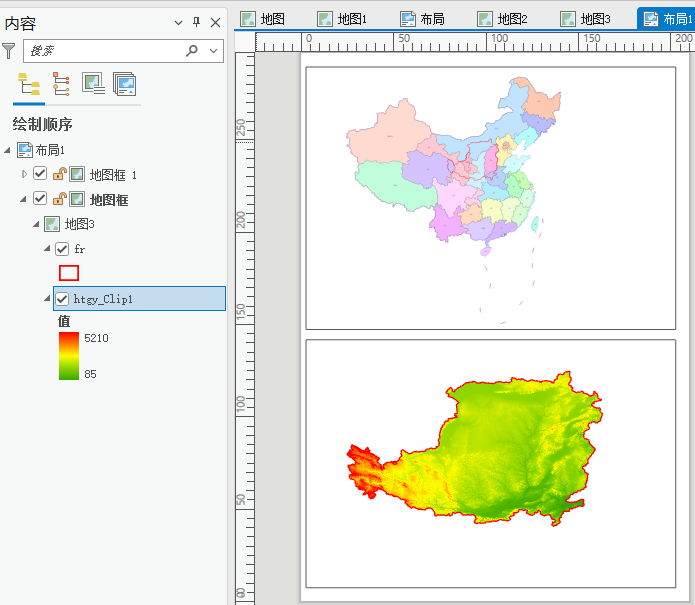

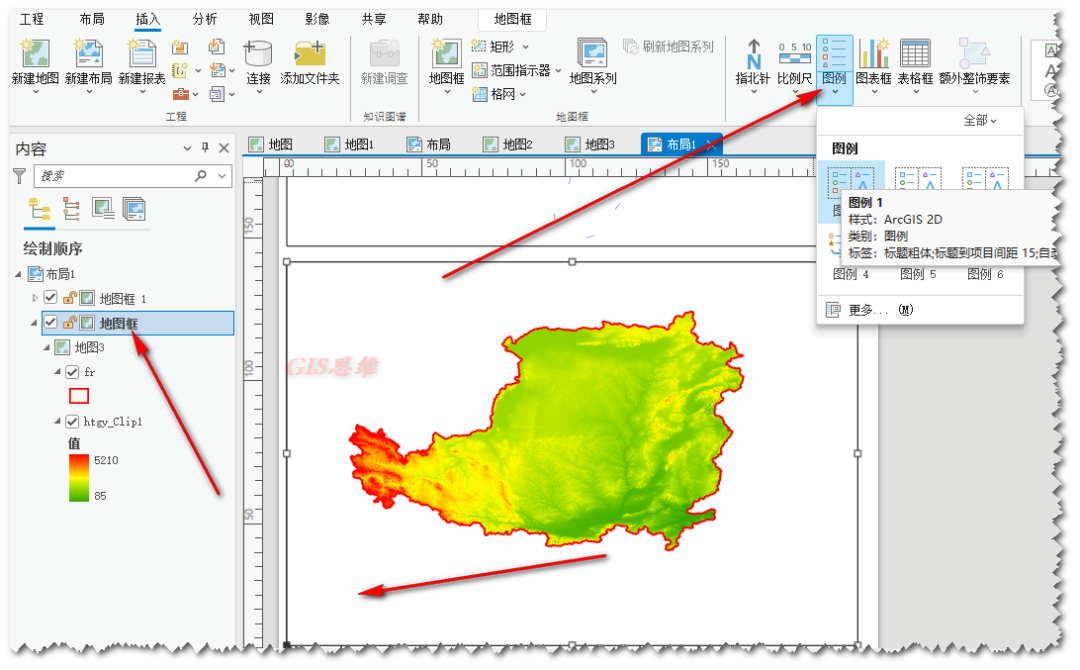

   2. 选择对应的地图框，插入图例，在需要的区域绘制图例即可。

  3. 绘制图例后，布局视图的内容列表就会出现图例内容。

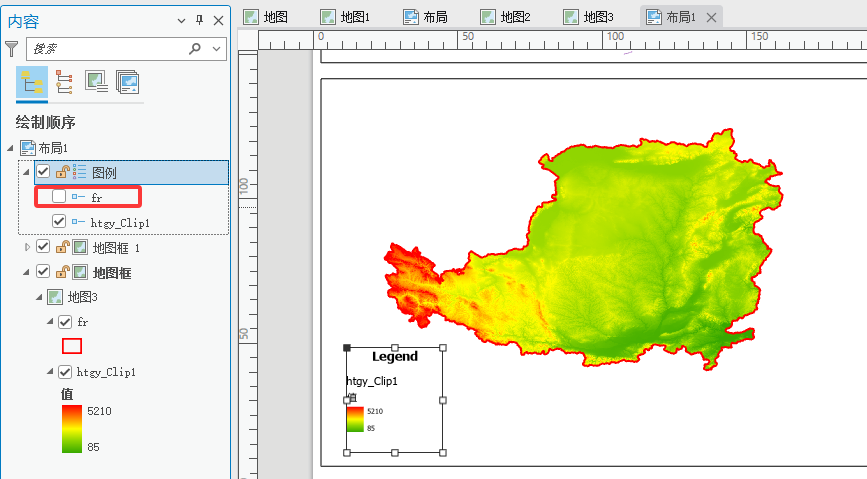

4.我们可以去掉不需要显示图例的图层。

•

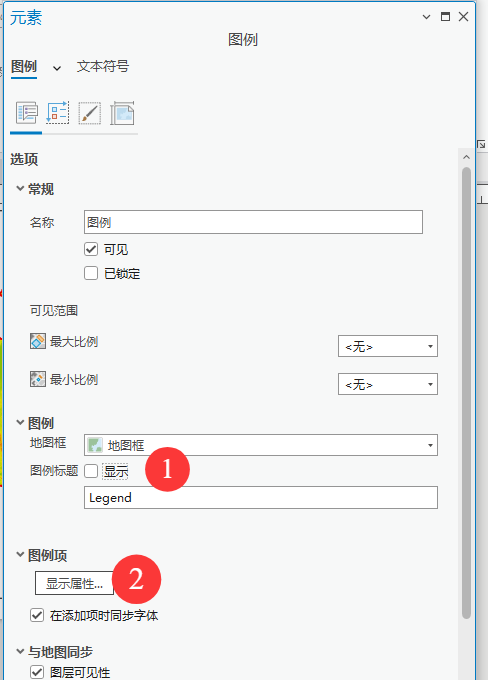

    5.随后点击图例右键选择属性，调出图例元素属性面板。我这里不想显示“图例”二字，所以我去掉勾选显示图例。之后点击选择图例项目的“显示属性”。

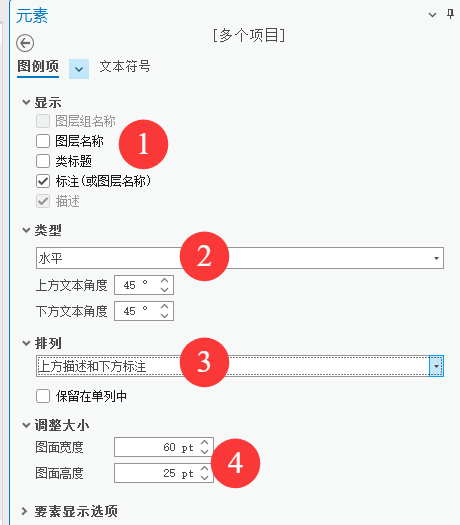

    6.图例项：显示中我去掉勾选显示图层名称和类标题，类型中选择水平显示（水平显示这个参数在ArcGIS Pro3.0.2没有，目前测试的版本是ArcGIS Pro3.3.2），排列设置为下方标注，设置图面宽度和图面高度为60和25，可以根据需要填写。

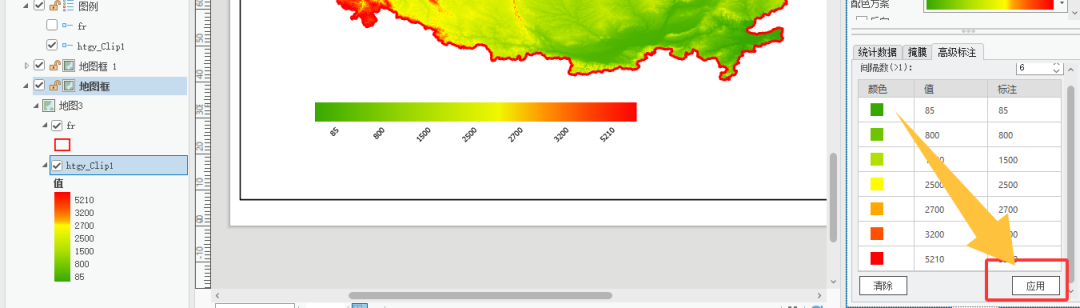

7.应用后，在布局页面图例可能显示不全可以拖拉一下全部显示。

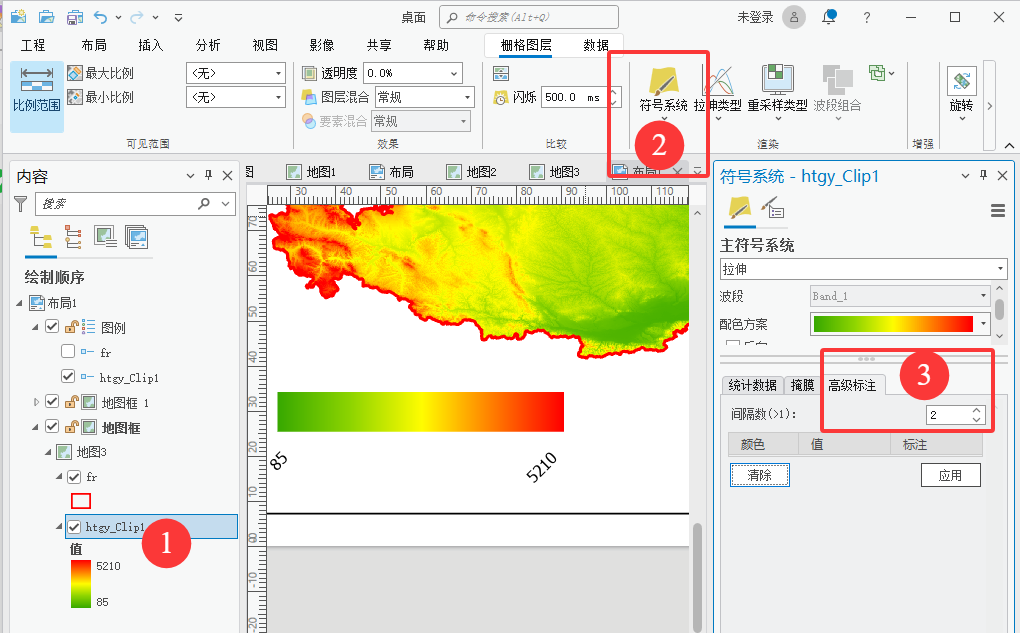

    8.为了让图例显示多个数值标注，此时回到栅格DEM的符号系统显示，选择高级标注。

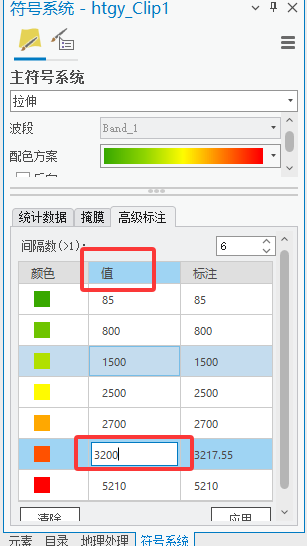

9.在高级标注中设置间隔为6，然后手动调整只中显示数值，以贴合需求。

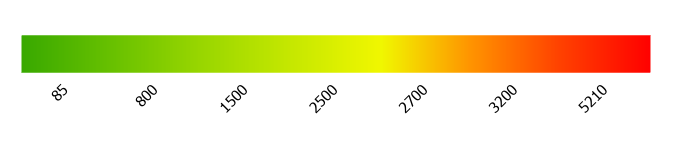

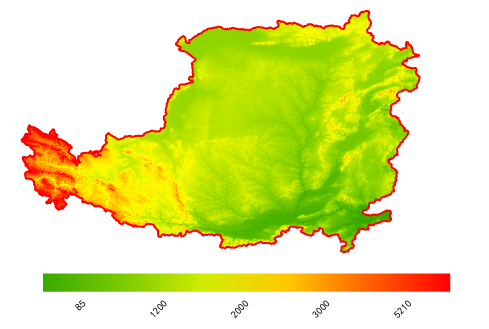

10.应用后图例也将一同更改：

11.随后，根据需要可以对标准的文字再做字体大小颜色等调整，这里就不再赘述。
