电路图识图基础知识-电动机正反转控制电路详解（二十）
1. 转换开关手动正反转控制电路
转换开关（QS）又称倒顺开关，是一种手动控制装置，可切换电动机的旋转方向。它具有三个工作位置：正向、停止和反向。
工作原理：
- 闭合总电源开关 QS
- 若需正向运转，将 QS 置于 "正向(顺)" 位置
- 若需切换方向，先将 QS 置于 "停止（停）" 位置，待电机完全停转后再切换至 "反向（倒）"位置
电路原理图

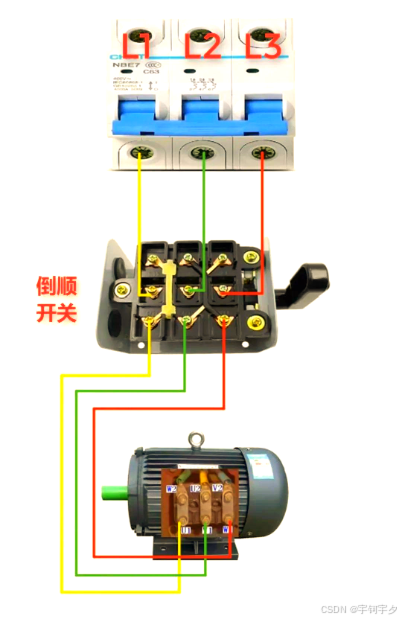

电路实物接线图
电路特点：
- 结构简单，成本低廉
- 仅适用于小功率电动机
- 需手动操作切换方向，安全性较低
2. 接触器控制的电动机正反转电路
接触器控制电路通过电气方式实现电动机正反转，适用于中大功率应用。
电路组成：
- 电源开关 QK
- 熔断器 FU1、FU2（短路保护）
- 接触器 KM1（正向）、KM2（反向）
- 控制按钮 SB1（停止）、SB2（正向）、SB3（反向）
- 热继电器 FR（过载保护）
- 三相电动机 M
工作流程：
- 正向启动：按下 SB2 → KM1 线圈得电 → 主触点闭合 → 电动机正向运转
- 反向启动：按下 SB3 → KM2 线圈得电 → 主触点闭合 → 电动机反向运转
- 停止控制：按下 SB1 → 所有接触器失电 → 电动机停止
电路图如下：
原理详解：
电路由电源开关 QS, 熔断器 FU1 、FU2, 接触器 KM1 、KM2, 按钮(SB1 、SB2) 、热继电器 FR, 连接线和三相电动机元件M 组成。
电动机在检修状态时，断开电路总开关QS, 电路停电。
当电动机准备启动时：合入电路总开关QS 以后，主电路和辅助电路带电准备。
电动机正向转动：当需要启动电动机正向转动时。按下按钮SB2,SB2 的常开接点闭合同时SB2 的常闭接点打开，接触器 KM1 线圈得电，接触器KM1 主接点闭合，接触器常开接点闭合保持接触器线圈一直带电(自保持),电动机正向启动运行。接触器KM1常闭接点打开和SB2 按钮的常闭按钮打开，防止电动机反转控制继电器KM2可能会得 电启动。当停止电动机时，按下常闭按钮SB1, 接触器 KM1 线圈失电，接触器KM1 的主接点、辅助接点打开，电动机失电停止运行。
电动机反向转动：当需要启动电动机反向转动时。按下按钮SB3,SB3 的常开接点闭合同时SB3 的常闭接点打开，接触器KM2 线圈得电，接触器KM2 主接点闭合，接触器常 开接点闭合保持接触器线圈一直带电(自保持),电动机反向启动运行。接触器KM1常闭接点打开和SB2 按钮的常闭按钮打开，防止电动机正转控制继电器KM1可能会得电启动。当停止电动机时，按下常闭按钮SB1, 接触器KM2 线圈失电，接触器KM2 的主接点、辅助接点打开，电动机失电停止运行。
电动机正向、反向控制电路中的互锁：从图中我们可以看出来，此控制电路使用了接触器节点和按钮双重互锁控制，在图中接触器KM1 的线圈回路中串接了KM2 的常闭辅助接点，在接触器KM2 线圈回路中串接了KM1 常闭辅助接点。这种接线方法，如果出现了接触器的触点熔焊粘连的情况，想要改变电动机的运转方向，按下另一个方向的启动按钮时，也不会出现电源短路的事故。
电动机的保护原理与接触器控制电动机直接启动电路保护原理相同。采用热继电器FR 作为过载保护，熔断器FU1 、FU2 作为短路保护，接触器KM1 、KM2 作为失压保护。
安全互锁机制：
- 接触器互锁：KM1 常闭触点串联在 KM2 回路中，反之亦然
- 按钮互锁：SB2 和 SB3 的常闭触点交叉连接
- 双重互锁确保不会同时激活两个方向的接触器，防止短路
两种控制方式对比
| 特性 | 转换开关手动控制 | 接触器自动控制 |
|---|---|---|
| 适用功率 | 小功率电动机 | 中大功率电动机 |
| 操作方式 | 手动切换 | 按钮控制 |
| 安全性 | 较低（需等待电机停止） | 较高（双重互锁保护） |
| 自动化程度 | 低 | 高 |
| 电路复杂度 | 简单 | 较复杂 |
| 元件成本 | 低 | 较高 |
安全注意事项
- 维修时必须断开总电源 QK
- 更换方向前确保电机完全停止
- 定期检查接触器触点防止熔焊
- 确保热继电器整定值与电机额定电流匹配
这些电路设计是工业电机控制的基础，正确的选型和安装对设备安全运行至关重要。
