AD学习（1）

1.新建工程

电子设计包含4个部分

 一个完整的电路工程包含：

原件库文件：对应原理图库的设计

原理图文件： 原理图的设计

PCB库文件：PCB封装库的设计

网络表文件：原理图和PCB相关联，是由原理图生成的，其实可包含在原理图文件中

PCB文件：PCB布局和布线

生产文件：PCB文件的输出

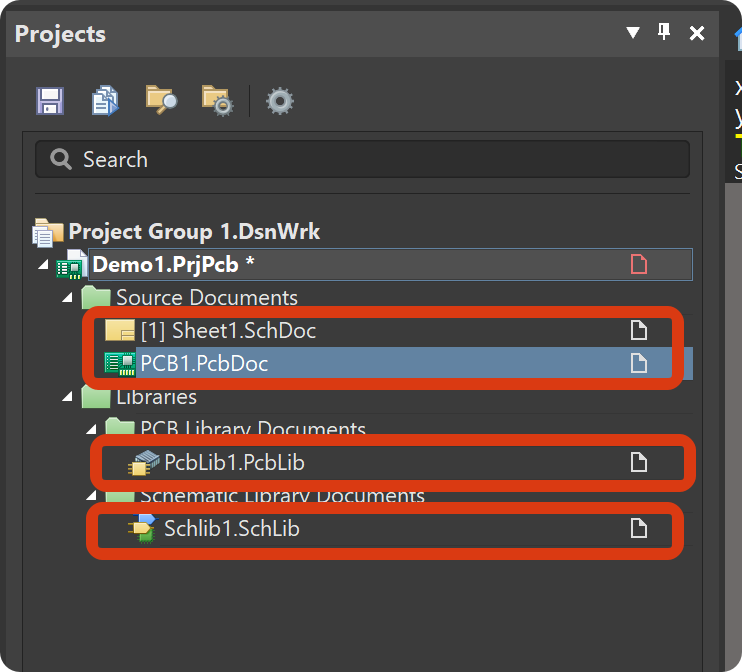

在新建整个工程（.prjpcb类型）时，

主要就是在这个工程下添加如上4个关键文件

原件库/原理图库文件（.SchLib）

原理图文件（.SchDoc）

PCB原件库/PCB库文件（.PcbLib）

PCB文件（.PcbDoc）

每次打开工程时，最好打开.PrjPcb的文件（打开整个工程） ，则附带的各种这些文件都会打开

如果单独打开原理图文件或PCB文件，会显示Free Documents

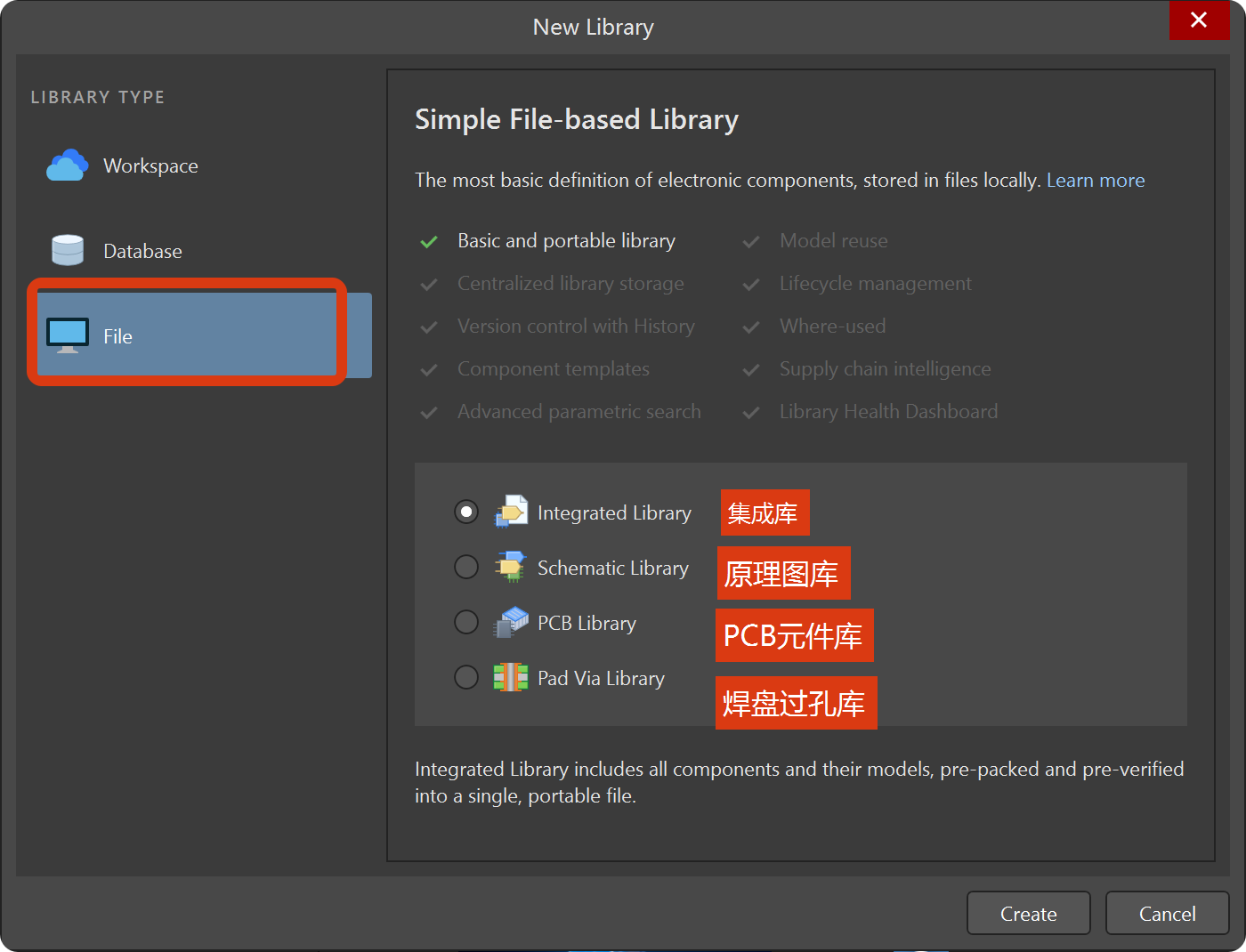

2.原理图库的创建(像就可以了)

元器件的绘制主要包括：外形+管脚 （管脚号+名称）

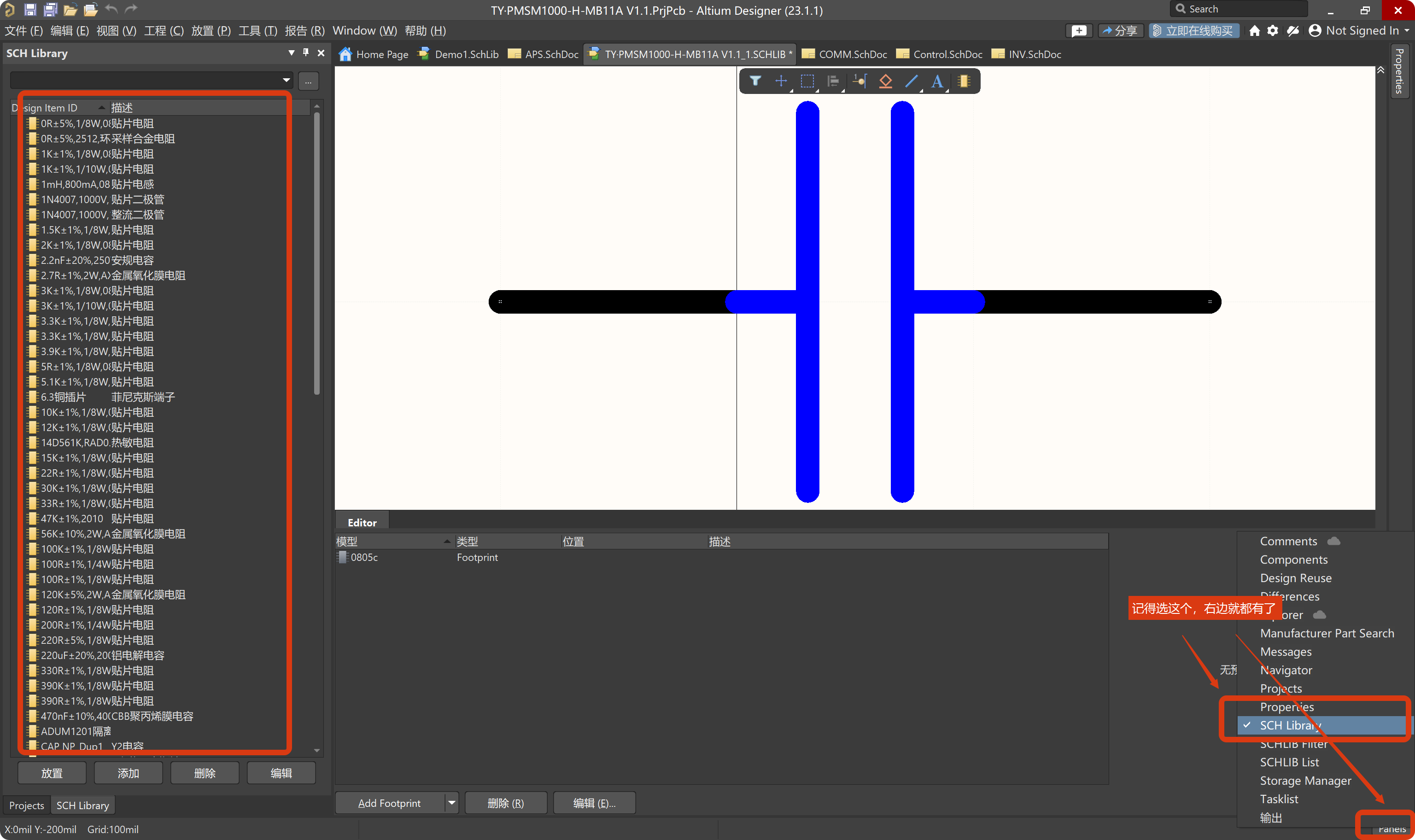

2.1 先找到在哪画

SCH Library元件列表

 2.2 边框的绘制

绘制边框前先设置图形元素格点（快捷键VGS，英文输入法才管用）：10mil

 2.3 管脚的绘制

 放置管脚前先设置管脚放置格点（快捷键VGS）：100mil

选中绘制的引脚按空格改变方向

选择100mil就是为了让连接点在横竖格点上，否则放到原理图上会导致走线连接不良

可隐藏管脚号和管脚名



2.4 整个器件画完之后，设置这个器件的属性（位号（R1\U4），值）

值的大小也可以在绘制原理图时填写，所以注释/值这里不写也可以

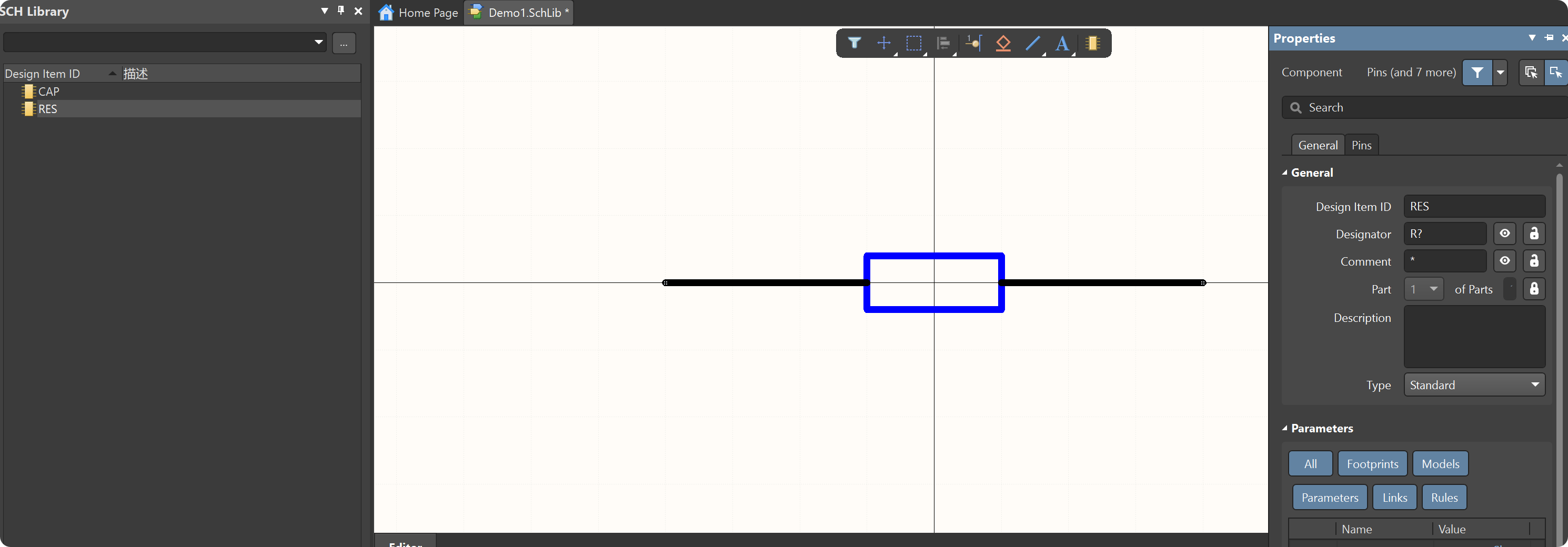

 2.4 绘制电阻同理

 2.5 复杂原理图库的绘制（二极管）

2.6 运放的绘制(多part器件)

 2.7 按键的绘制

3.直接用现成的原理图库

3.1 复制现有库

 生成的这些，哪些想自己用就可以复制到自己的原理图库中

 3.2 直接网上找现成的

PCB联盟网

4.检查原理图库的正确性并生成报告
