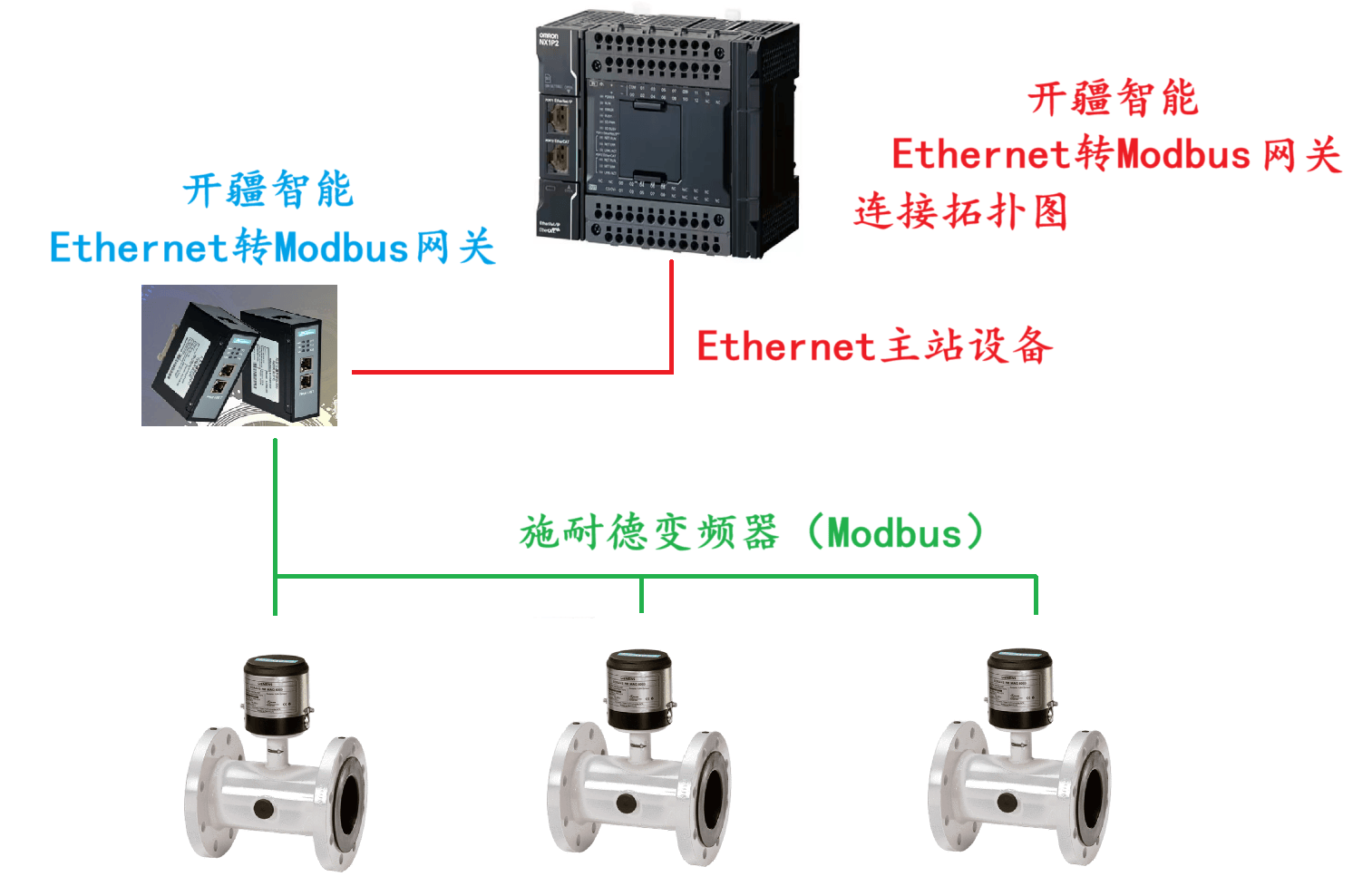

开疆智能Ethernet/IP转Modbus网关连接MAG8000电池流量计配置案例

配置方法：

首先我们开始配置Ethernet/IP主站（如罗克韦尔，欧姆龙PLC等）

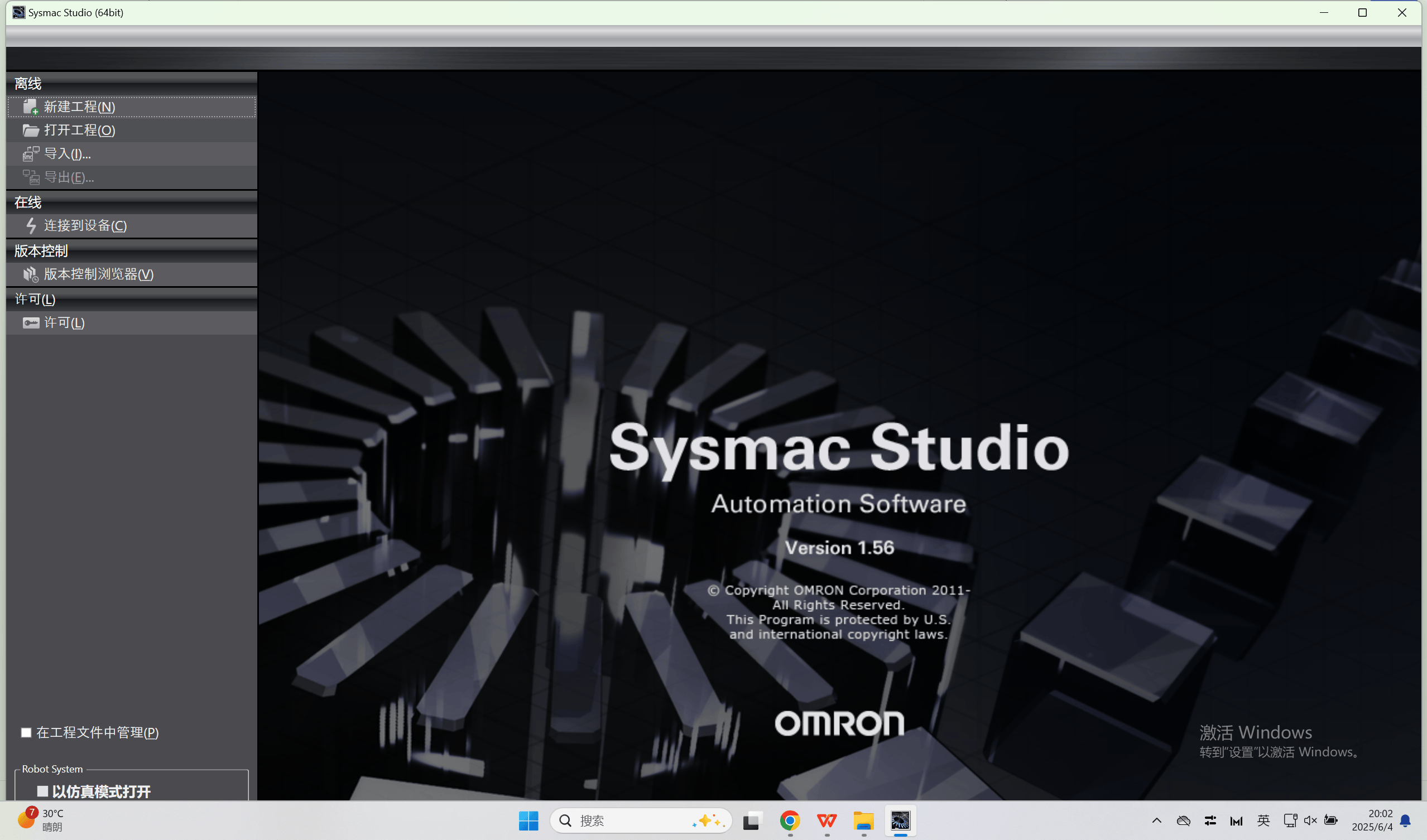

首先打开主站组态软件“Sysmac Studio”并新建项目。

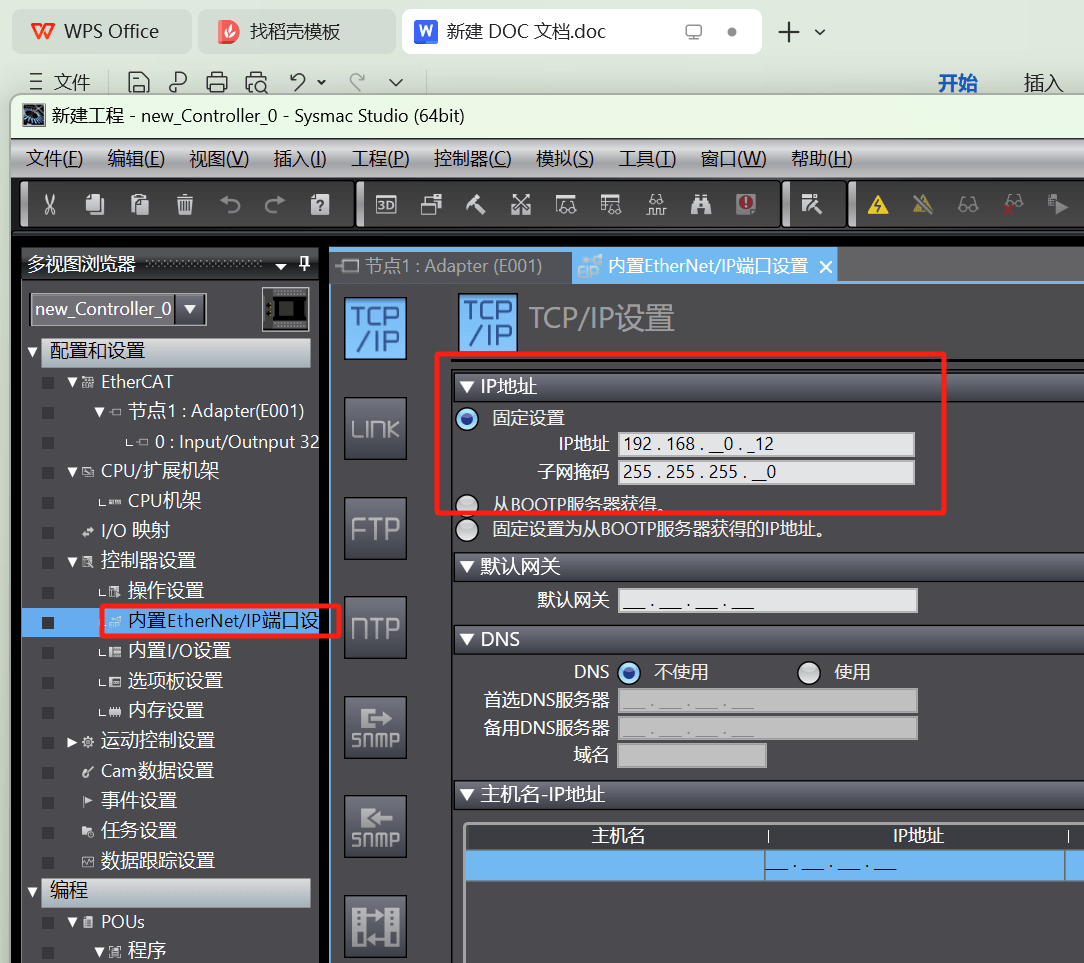

设置PLC的IP地址

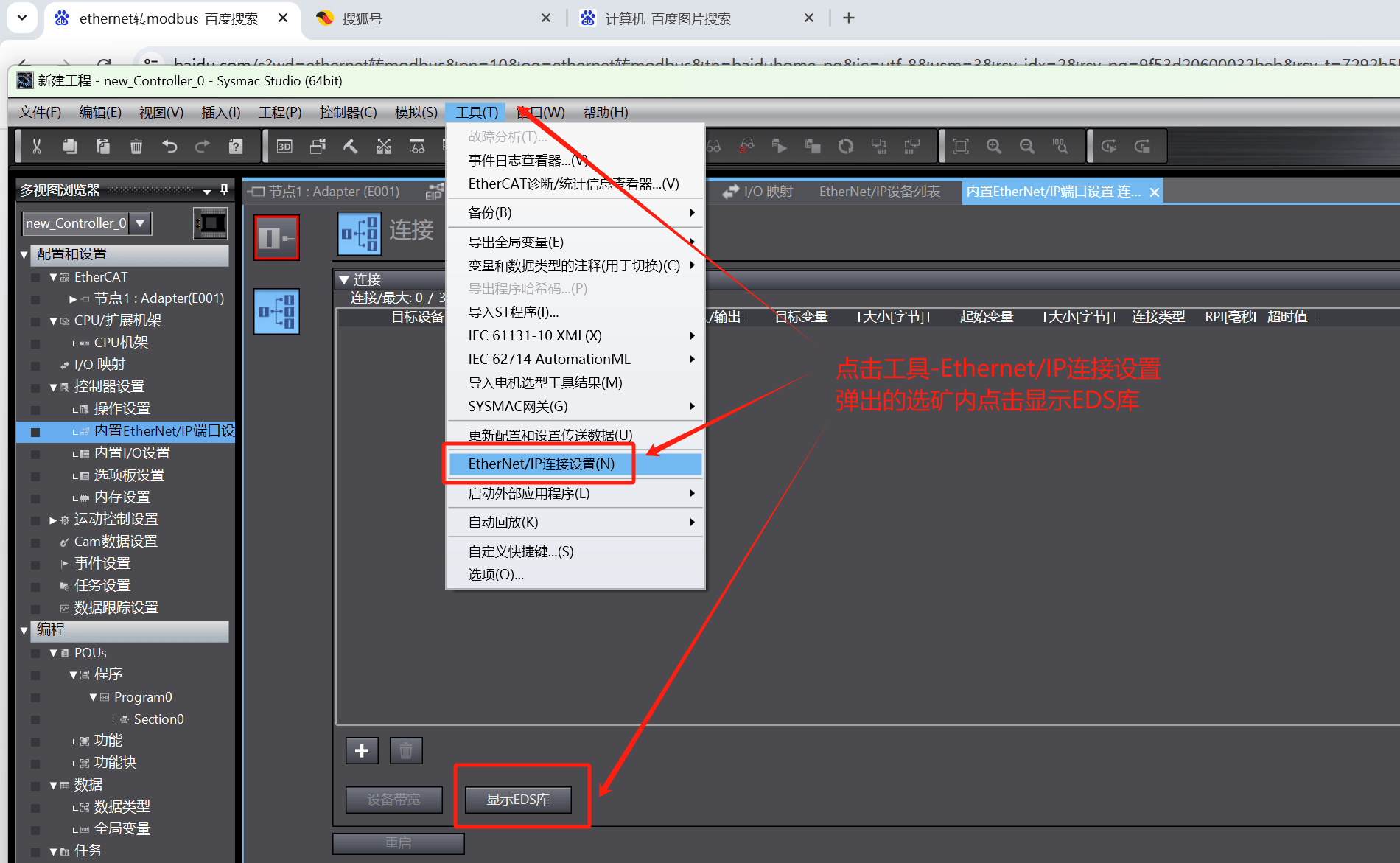

点击工具-Ethernet/IP连接设置，在弹出的选个框内选择显示EDS库添加网关eds文件

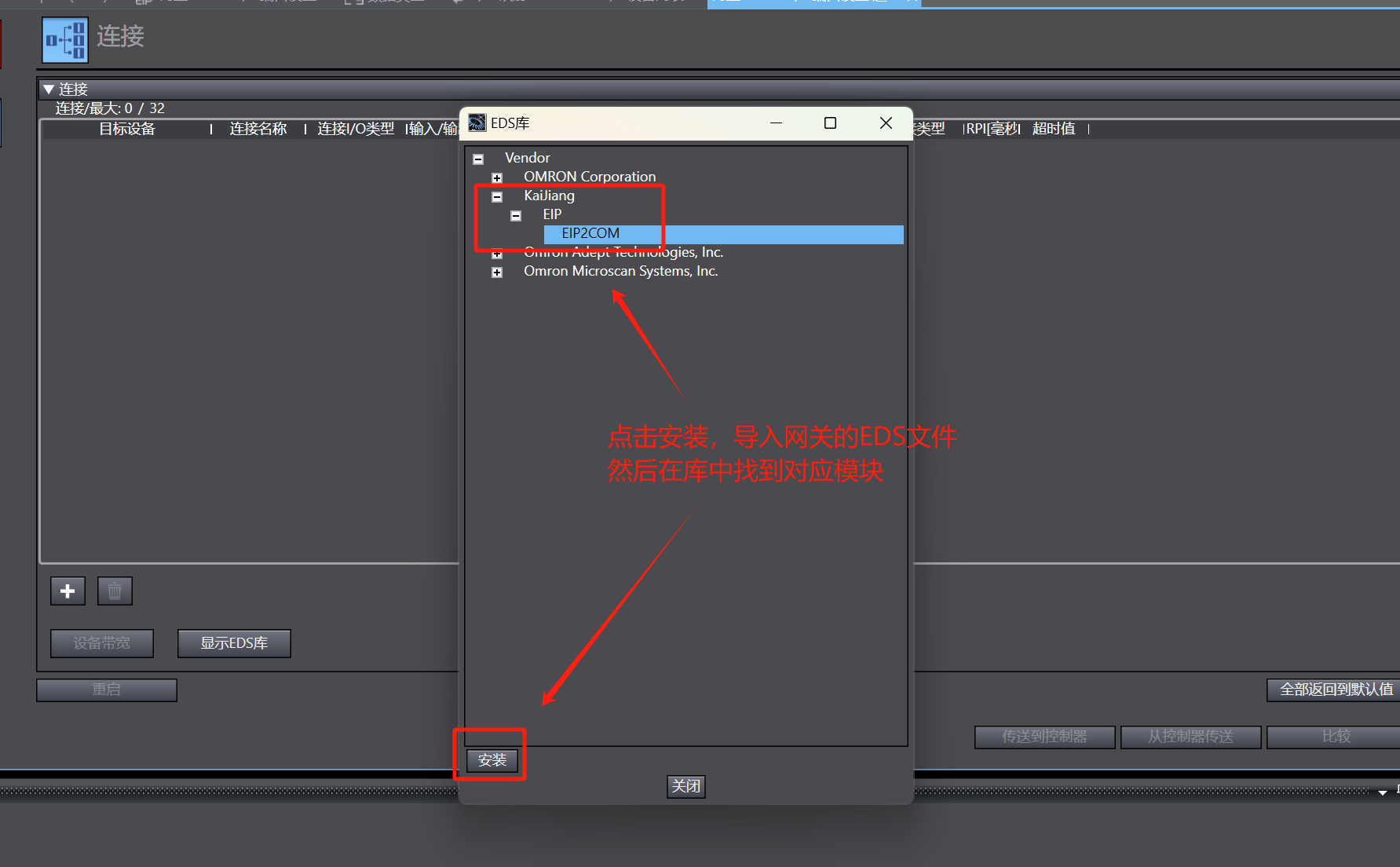

开始安装网关EDS文件，并在完成后选择对应模块。EIP2COM

设置网关IP地址(注意不要与其他设备IP冲突)

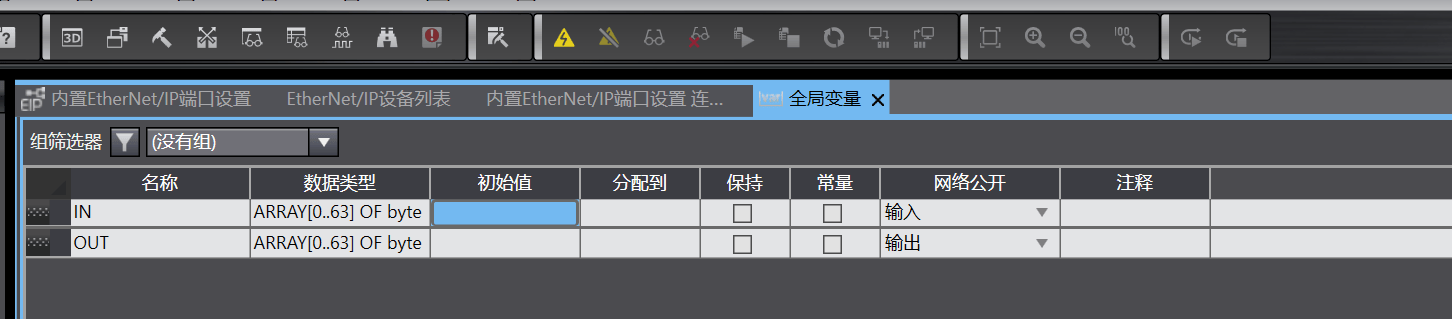

添加全局变量并关联导入EIP组态配置

在PLC组态软件的Ethernet/IP端口设置中将全局变量关联至网关组态。

配置完成后将组态下载到欧姆龙PLC即可。

从站设置

第一部分：通讯设置方法

1. Modbus RTU RS485 二线制,按要求接线

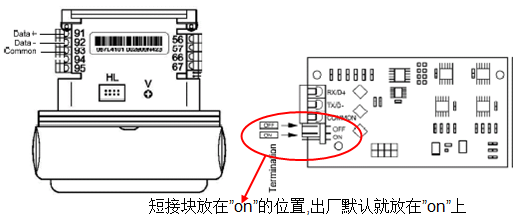

短接块放在”on”的位置,出厂默认就放在”on”上

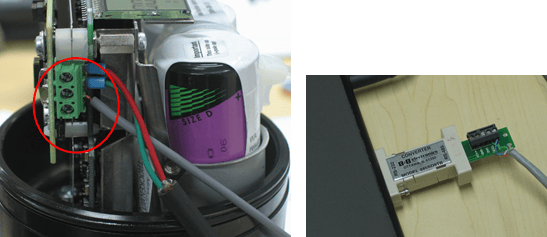

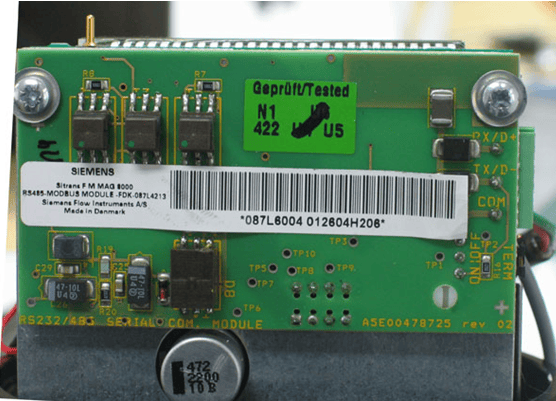

通讯板及接线实物图片如下：

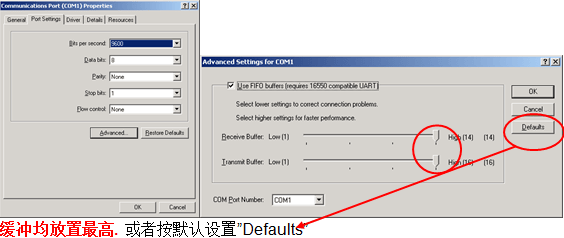

2. 串口设置:如下图.(调试时只要把串口设置都恢复为出厂设置)

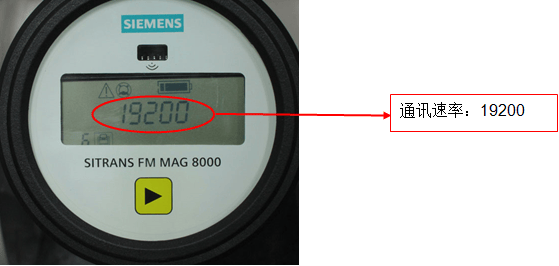

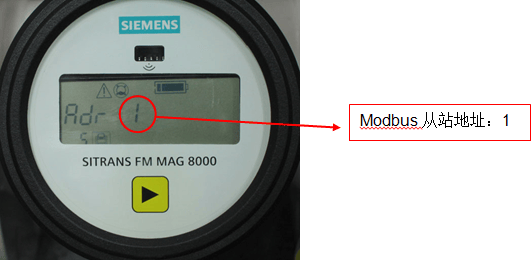

3. 现场确认MAG8000的地址及通讯速率（地址及通讯速率无法通过按键进行修改，可以通过MAG8000专用软件或其他通用Modbus软件修改）

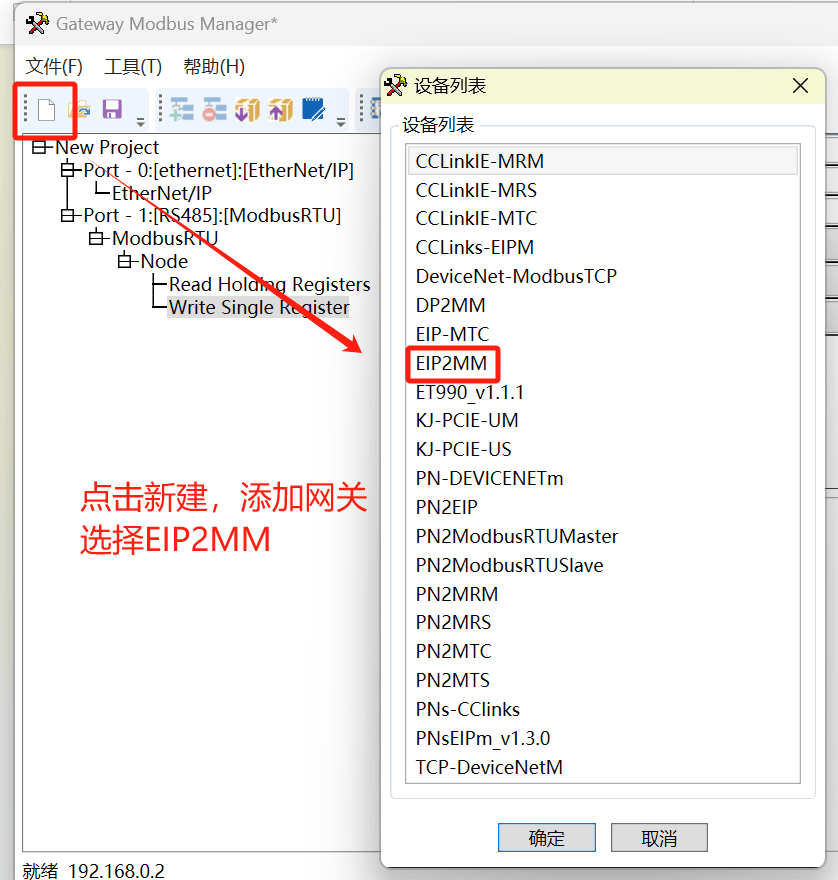

设置完成后打开网关配置软件并新建项目

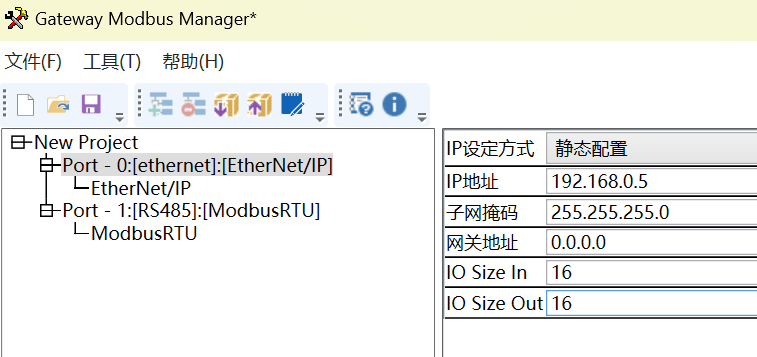

先设置网关在Ethernet一侧的IP地址以及数据转换长度。

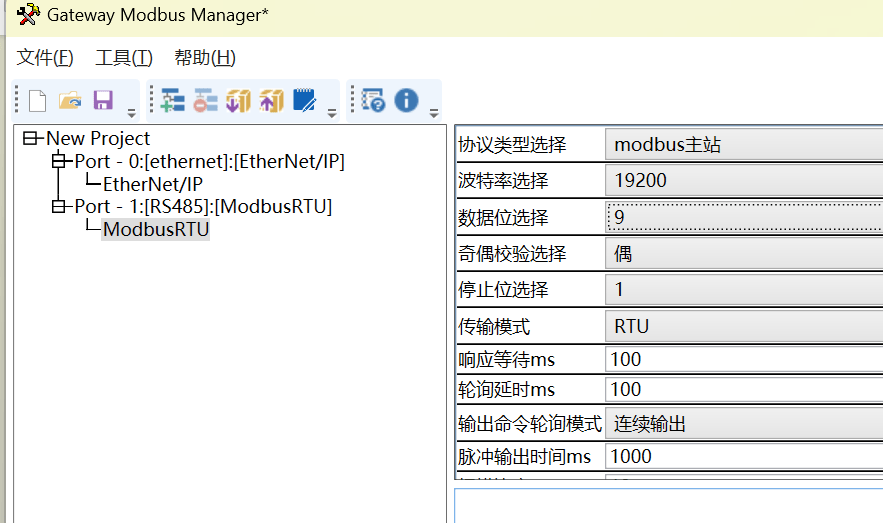

设置网关的Modbus参数如波特率19200偶校验8数据位（无校验选8，有校验选9）

添加从站地址，设置为1

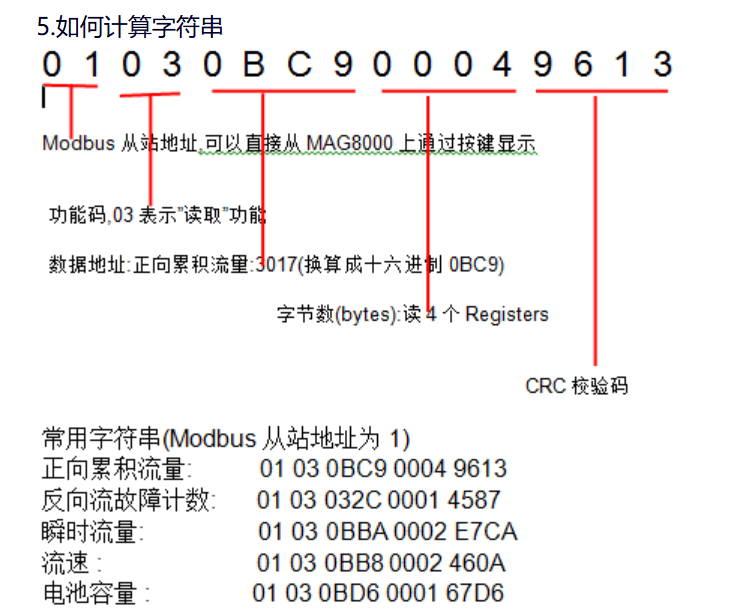

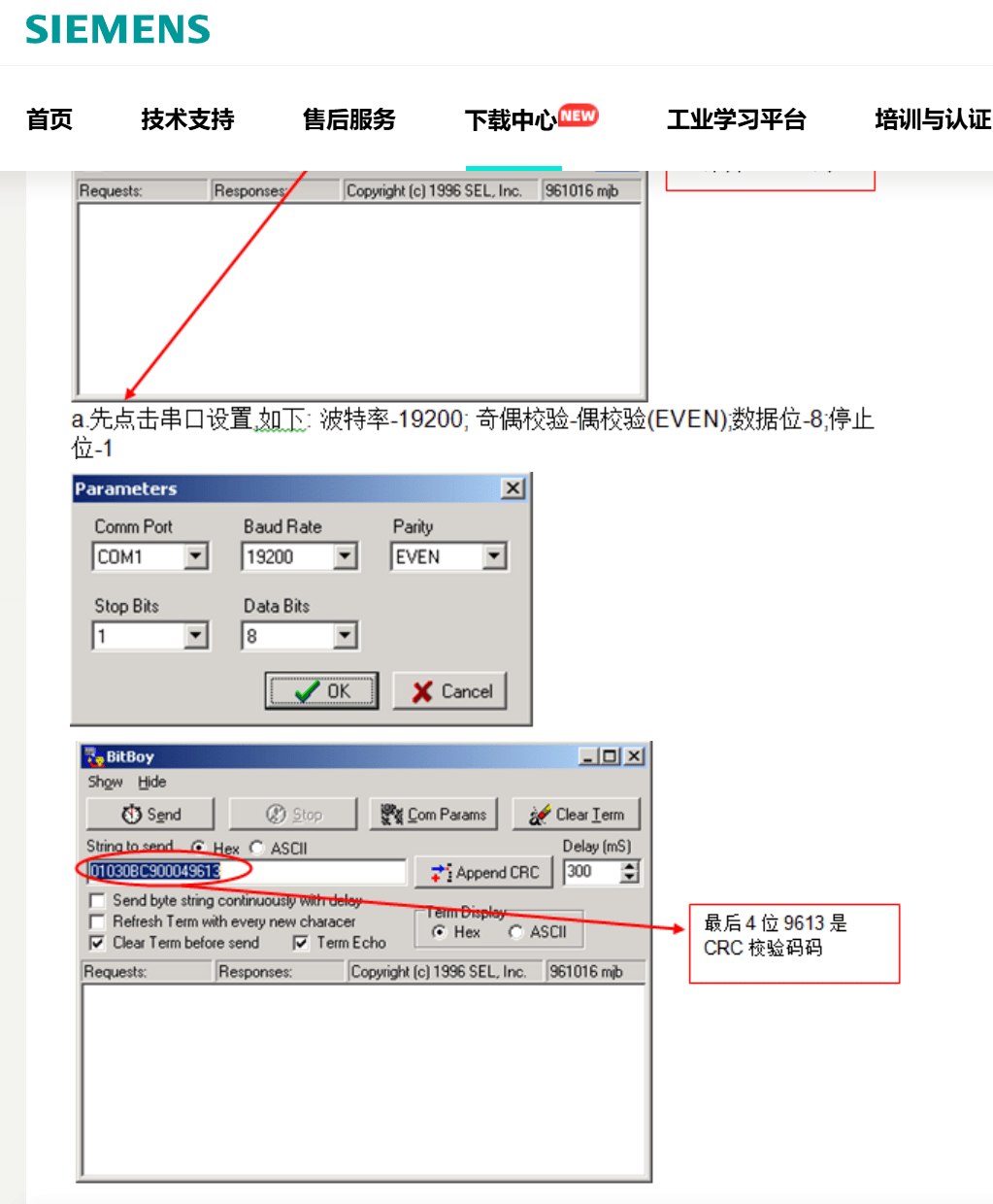

在右键处添加功能码从手册给出的报文可得知如下信息

站地址：01

功能码：03

寄存器地址0BC9

寄存器数量：04

CRC由于网关会自动处理所以无需理会

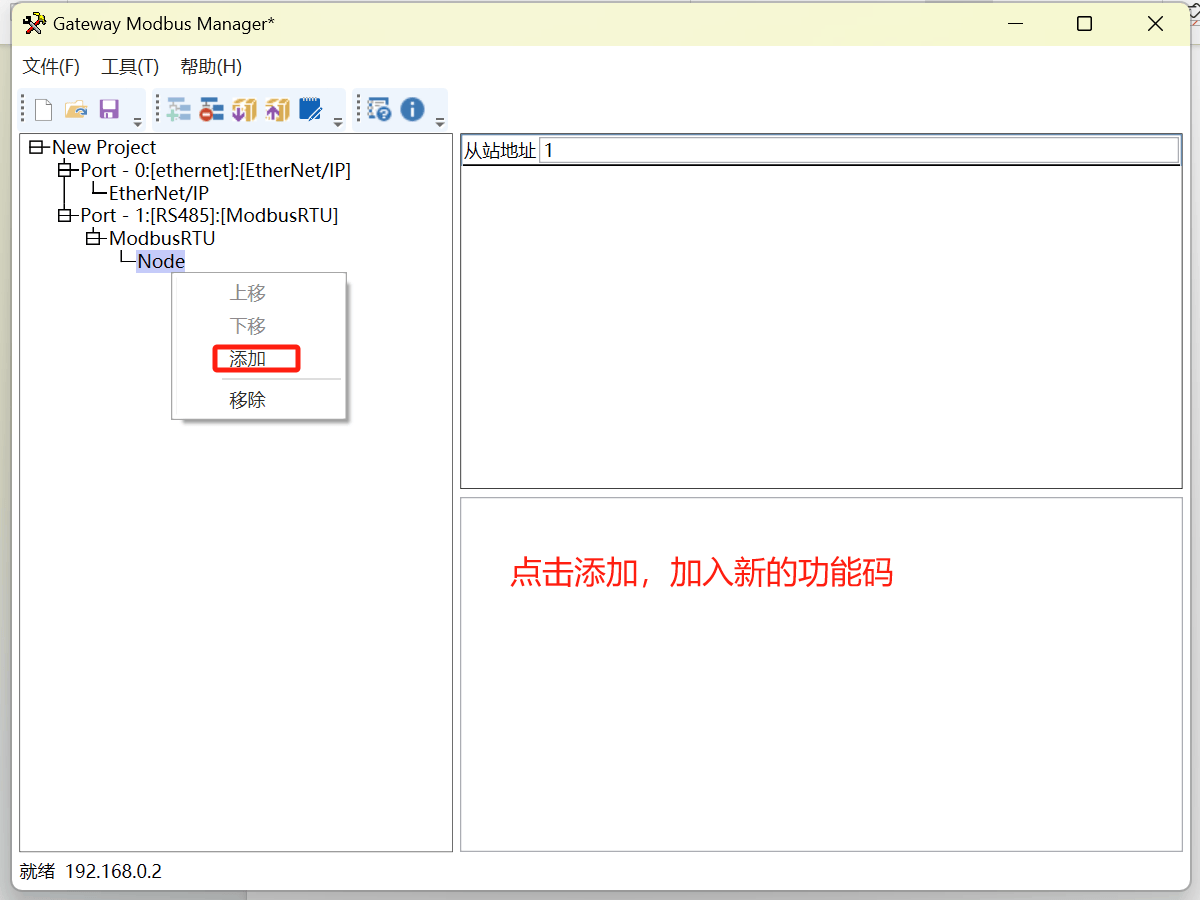

添加功能码并将对应参数填写进去

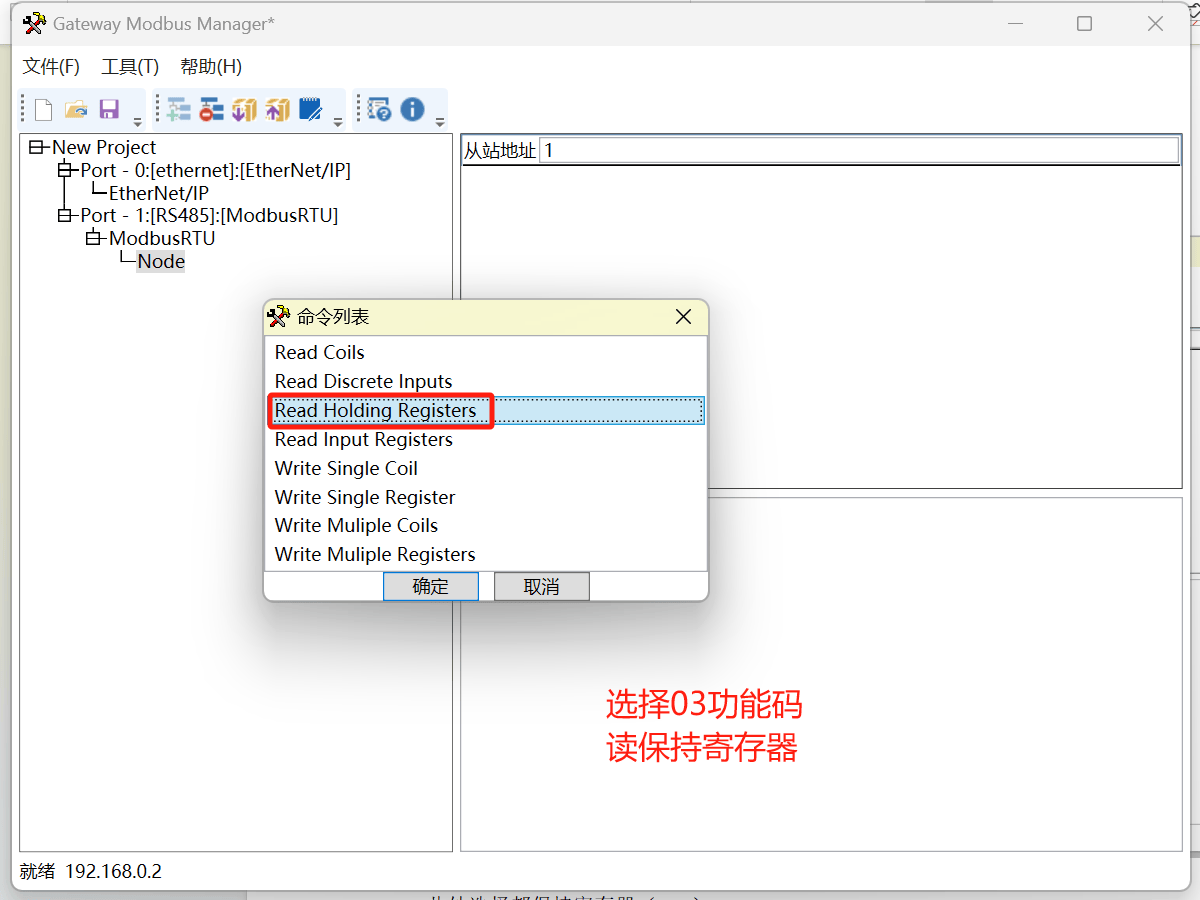

此处选择都保持寄存器（03H）

填写寄存器地址及数量，将0BC9换算成10进制写入，寄存器数量4个

确认后配置下载到网关，当通讯正常后即可从欧姆龙PLC读取到电池数据
