OpenCV为图像添加边框

news 来源：原创 2025/6/7 5:13:04

OpenCV计算机视觉开发实践：基于Qt C++ - 商品搜索 - 京东

在OpenCV中，可以使用函数copyMakeBorder为图像设置边界。该函数可以为图像定义额外的填充（边框），原始边缘的行或列被复制成额外的边框。该函数声明如下：

void cv::copyMakeBorder ( InputArray  src, OutputArray  dst, int  top, int  bottom, int left, int      right, int  borderType, const Scalar & value = Scalar() );

参数说明如下：

（1）src：表示输入图像，即原图像，填Mat类的对象即可。

（2）Dst：表示输出图像，和原图像有一样的深度，size = Size(src.cols + left +right, src.rows + top + bottom)，其中top、bottom、left、right分别表示在原图像的4个方向上扩充多少像素。

（3）borderType：表示边界类型，取值如下：

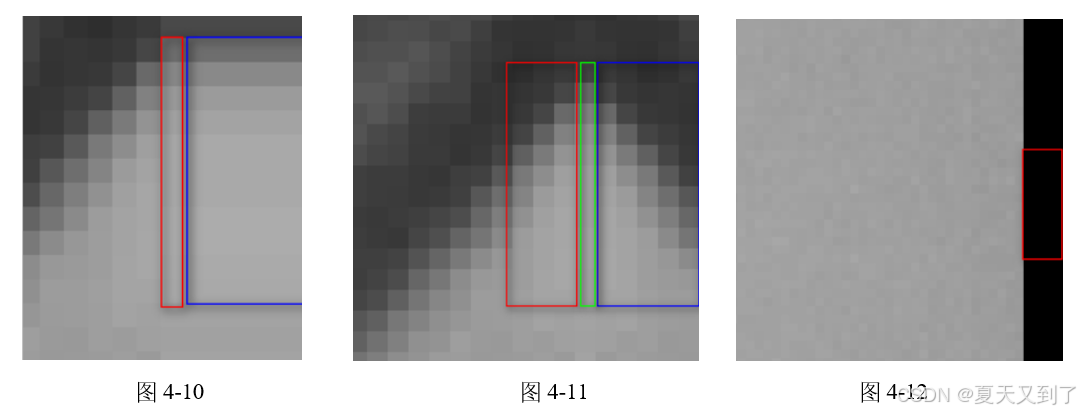

BORDER_REPLICATE：复制法，复制最边缘的像素，填充扩充的边界，如图4-10所示。中值滤波就采用这种方法。
BORDER_REFLECT_101：对称法，以最边缘的像素为轴，对称填充，如图4-11所示。这是高斯滤波边界处理的默认方法。
BORDER_CONSTANT：常量法，以一个常量像素值（参数为value）填充扩充的边界，如图4-12所示。这种方式在仿射变换、透视变换中很常见。

BORDER_REFLECT：和对称法原理一致，不过连最边缘的像素也要对称过去。
BORDER_WRAP：用另一侧的元素来填充这一侧的扩充边界。

（4）value：默认值为0，当borderType取值为BORDER_CONSTANT时，这个参数表示边界值。

【例4.14】为图像加上边框

新建一个控制台工程，工程名是test。

打开main.cpp，输入如下代码：

#include <opencv2/opencv.hpp>
using namespace cv;
#include<iostream>
using namespace std;#include <opencv2/highgui/highgui_c.h>
#include <opencv2/core.hpp>
#include <opencv2/imgproc.hpp>
#include <opencv2/highgui.hpp>
#include <iostream>
#include <stdio.h>int main(int argc, char** argv)
{Mat src, dst;int borderType = BORDER_CONSTANT;const char* window_name = "copyMakeBorder Demo";RNG rng(12345);int top, bottom, left, right;const char* imageName = argc >= 2 ? argv[1] : "sky.jpg";// 加载图片src = imread(samples::findFile(imageName), IMREAD_COLOR); // 检查图像是否加载完成if (src.empty()) {printf(" Error opening image\n");printf(" Program Arguments: [image_name -- default lena.jpg] \n");return -1;}// 此程序的简要操作方法printf("\n \t copyMakeBorder Demo: \n");printf("\t -------------------- \n");printf(" ** Press 'c' to set the border to a random constant value \n");printf(" ** Press 'r' to set the border to be replicated \n");printf(" ** Press 'ESC' to exit the program \n");namedWindow(window_name, WINDOW_AUTOSIZE);// 初始化筛选器的参数top = (int)(0.05*src.rows); bottom = top;left = (int)(0.05*src.cols);right = left;for (;;){Scalar value(rng.uniform(0, 255), rng.uniform(0, 255), rng.uniform(0, 255));copyMakeBorder(src, dst, top, bottom, left, right, borderType, value);imshow(window_name, dst);char c = (char)waitKey(500);if (c == 27) break; // 按Esc键退出else if (c == 'c') borderType = BORDER_CONSTANT;else if (c == 'r') borderType = BORDER_REPLICATE;}return 0;
}

在上述代码中，按C键将边界设置为随机常量值，按R键设置要复制的边框，按Esc键退出程序。注意，这些按键需要对着图像窗口来按才会起作用。在设置好top、bottom、left和right后，在循环中调用copyMakeBorder函数为图像增加边框。

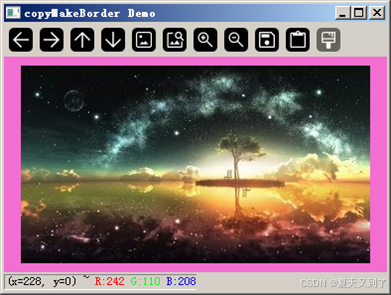

保存工程并运行，结果如图4-13所示。
