1. 技术背景

在现代软件开发中，系统常需要支持跨平台兼容性（如Windows/macOS/Linux）或多主题切换（如深色/浅色模式）。当产品之间存在强关联性（如操作系统的UI组件套件），简单的工厂方法模式难以高效管理这些产品族的创建。抽象工厂模式应运而生，成为解决此类问题的核心设计模式。

根据Stack Overflow 2023开发者调查，60%的跨平台应用采用了抽象工厂模式管理UI组件。在Java Swing、Qt Framework等著名框架中，该模式被广泛应用，尤其适合处理多层级、多维度的产品创建需求。

2. 概念定义

2.1 抽象工厂模式的定义

抽象工厂模式提供创建一系列相关或相互依赖对象的接口，而无需指定它们具体的类。其核心要素包括：

1. 抽象工厂接口：声明一组创建产品的方法
2. 具体工厂类：实现抽象工厂接口，创建特定产品族
3. 抽象产品接口：定义产品的公共接口
4. 具体产品类：实现抽象产品接口的不同变体

2.2 模式结构图解

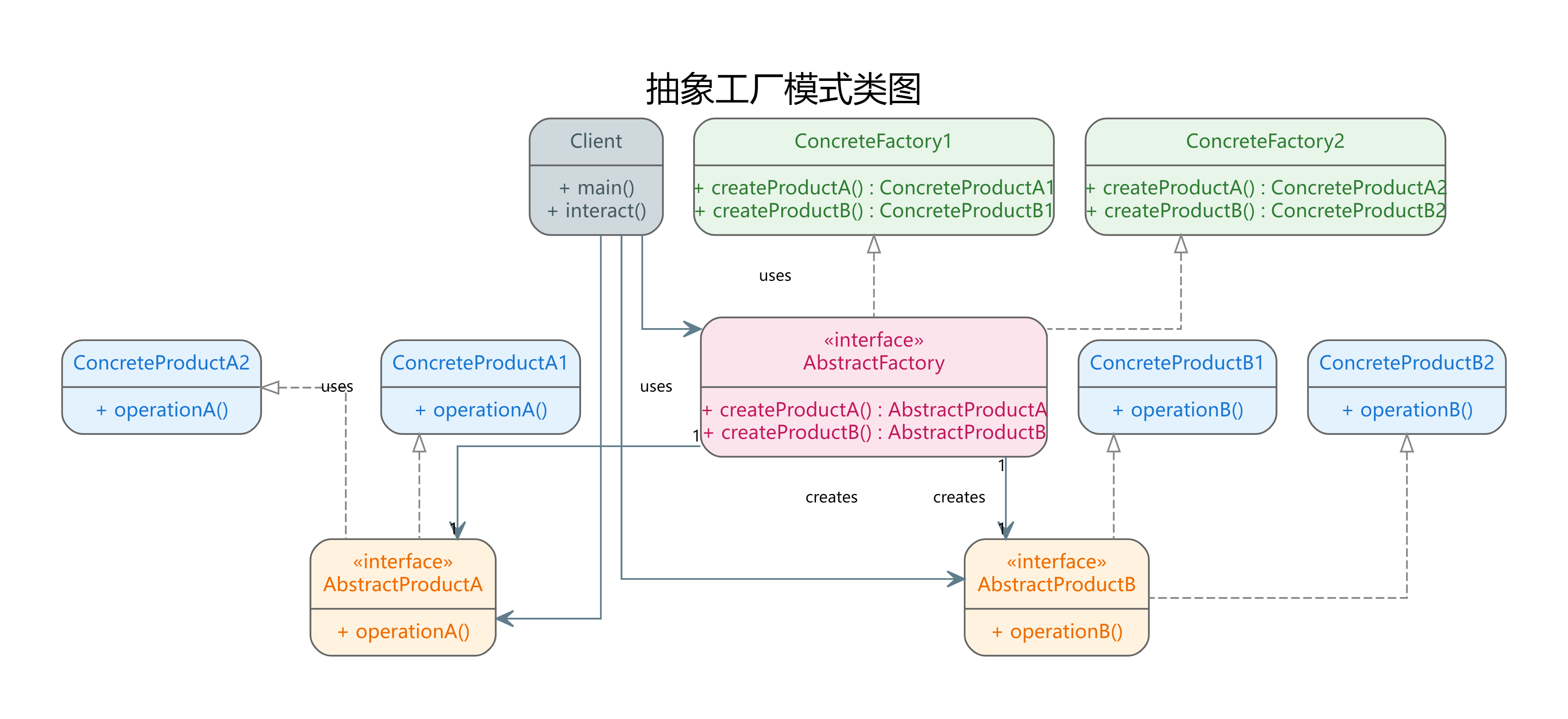

图1：抽象工厂模式类图 - 展示了Windows和MacOS两套UI组件的创建体系

3. 原理剖析

3.1 核心工作机制

抽象工厂模式通过双层抽象（工厂抽象层+产品抽象层）实现：

1. 产品族一致性：保证同一工厂创建的对象兼容（如Windows风格组件）
2. 切换便捷性：通过更换具体工厂实现产品族整体替换
3. 开闭原则：新增产品族无需修改已有代码

3.2 运行时对象创建流程

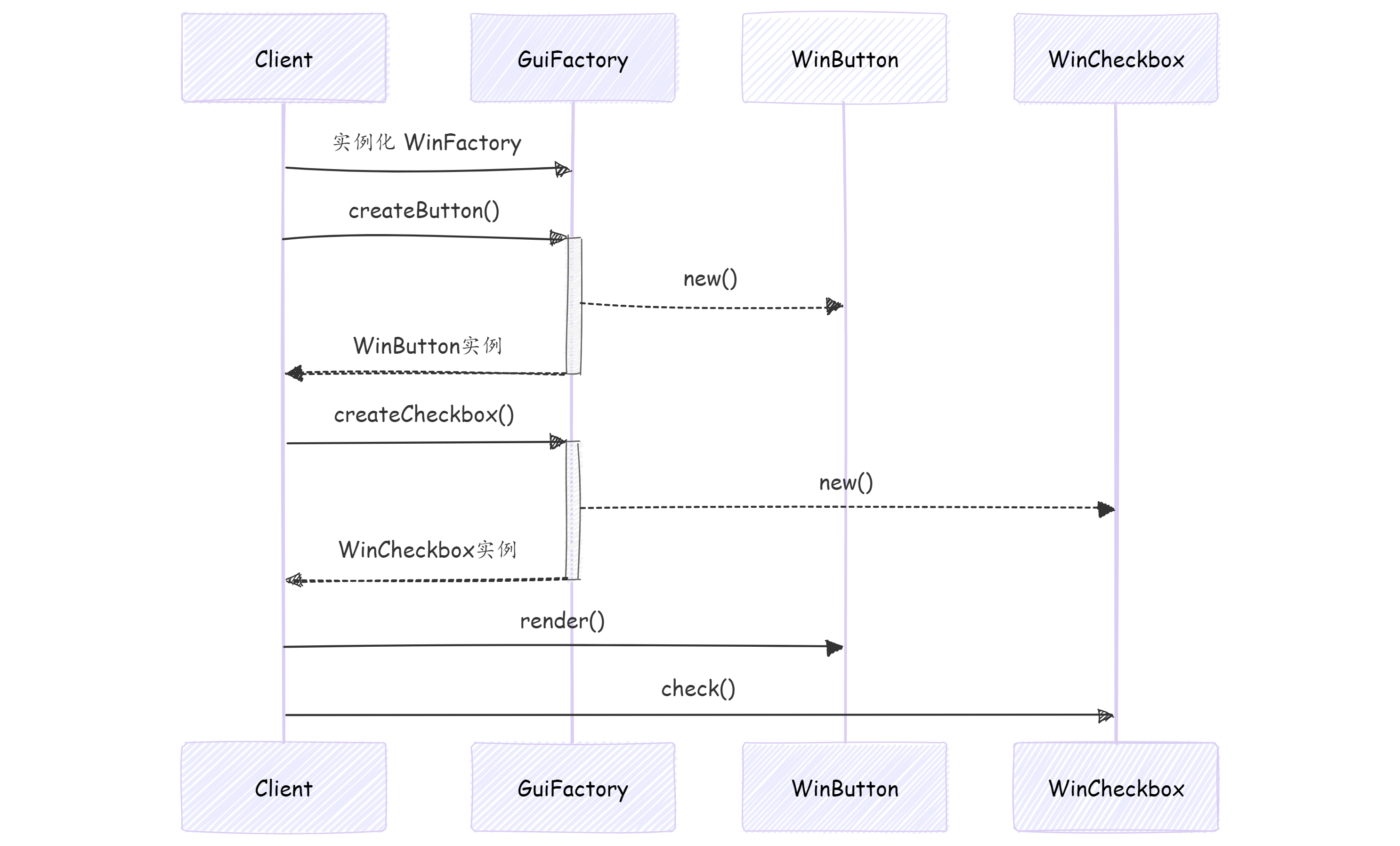

图2：抽象工厂时序图 - Windows组件族的创建与使用过程

4. 技术实现

4.1 基础实现（跨平台UI组件）

// 抽象产品：按钮
public interface Button {  void render();
}  // Windows按钮实现
public class WinButton implements Button {  @Override  public void render() {  System.out.println("渲染Windows风格按钮");  }
}  // Mac按钮实现
public class MacButton implements Button {  @Override  public void render() {  System.out.println("渲染macOS风格按钮");  }
}  // 抽象产品：复选框
public interface Checkbox {  void check();
}  // Windows复选框实现
public class WinCheckbox implements Checkbox {  @Override  public void check() {  System.out.println("Windows复选框选中状态切换");  }
}  // Mac复选框实现
public class MacCheckbox implements Checkbox {  @Override  public void check() {  System.out.println("macOS复选框选中状态切换");  }
}  // 抽象工厂
public interface GUIFactory {  Button createButton();  Checkbox createCheckbox();
}  // Windows工厂实现
public class WinFactory implements GUIFactory {  @Override  public Button createButton() {  return new WinButton();  }  @Override  public Checkbox createCheckbox() {  return new WinCheckbox();  }
}  // Mac工厂实现
public class MacFactory implements GUIFactory {  @Override  public Button createButton() {  return new MacButton();  }  @Override  public Checkbox createCheckbox() {  return new MacCheckbox();  }
}  // 客户端代码
public class Application {  private Button button;  private Checkbox checkbox;  public Application(GUIFactory factory) {  button = factory.createButton();  checkbox = factory.createCheckbox();  }  public void renderUI() {  button.render();  checkbox.check();  }  public static void main(String[] args) {  // 根据系统类型动态选择工厂  GUIFactory factory;  if (System.getProperty("os.name").contains("Win")) {  factory = new WinFactory();  } else {  factory = new MacFactory();  }  Application app = new Application(factory);  app.renderUI();  }
}

4.2 扩展实现（主题切换功能）

// 新增暗色主题产品族
public class DarkButton implements Button {  @Override  public void render() {  System.out.println("渲染暗色主题按钮");  }
}  public class DarkCheckbox implements Checkbox {  @Override  public void check() {  System.out.println("暗色主题复选框切换");  }
}  // 新增主题工厂
public class DarkThemeFactory implements GUIFactory {  @Override  public Button createButton() {  return new DarkButton();  }  @Override  public Checkbox createCheckbox() {  return new DarkCheckbox();  }
}  // 客户端切换主题
public void switchTheme(GUIFactory newFactory) {  this.button = newFactory.createButton();  this.checkbox = newFactory.createCheckbox();  renderUI();
}

5. 应用场景

抽象工厂模式特别适用于：

1. 跨平台UI系统：Windows/macOS/Linux等平台UI组件
2. 主题/皮肤切换：深色/浅色模式切换
3. 数据库访问层：MySQL/Oracle/SQL Server等数据库适配
4. 游戏引擎：不同渲染API（DirectX/OpenGL/Vulkan）
5. 操作系统抽象：文件系统/网络协议等差异处理

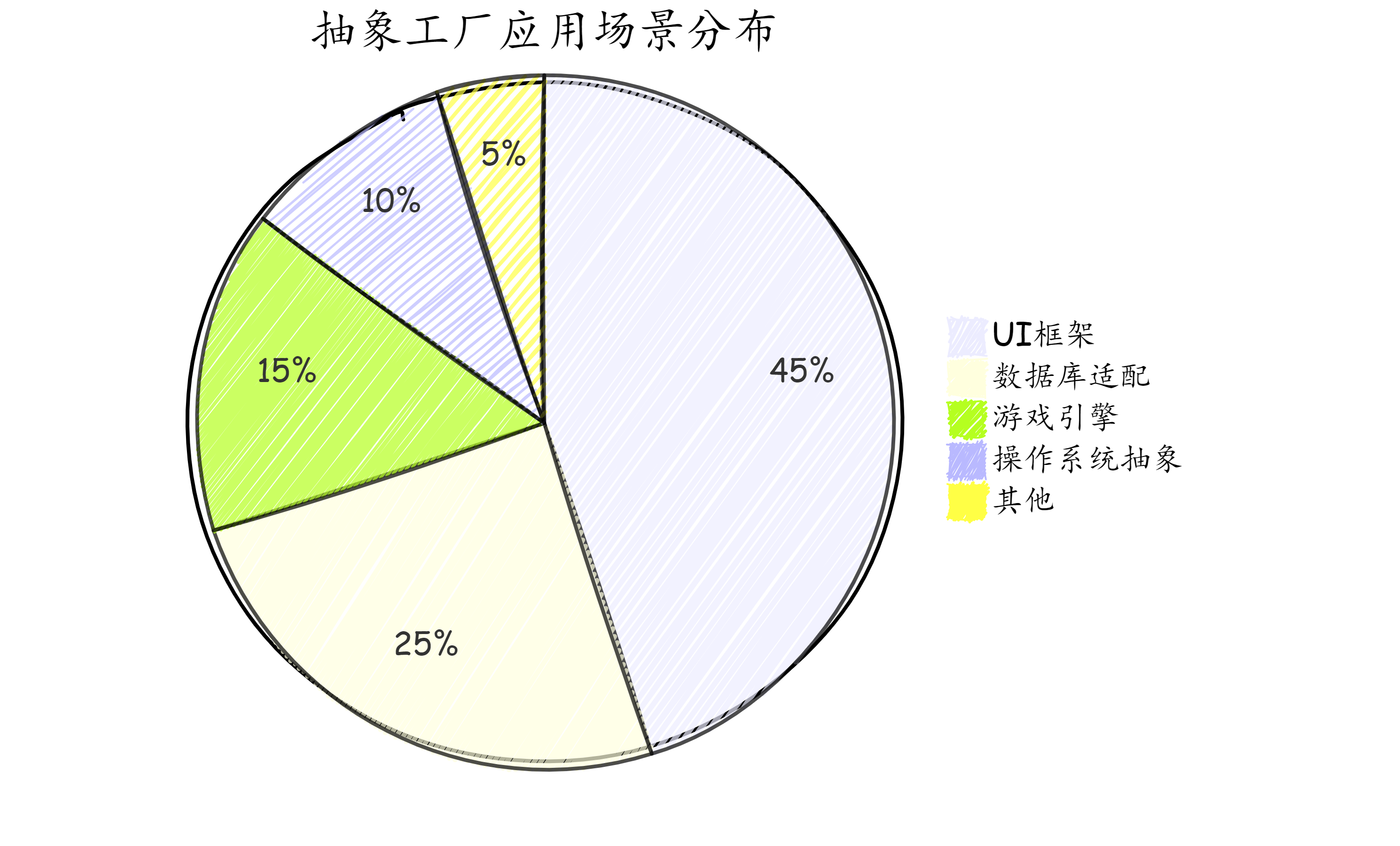

图3：抽象工厂模式应用分布 - UI框架占据最大比例

6. 实际案例

6.1 Java AWT跨平台实现

// 获取当前平台的Toolkit（抽象工厂）
Toolkit toolkit = Toolkit.getDefaultToolkit();  // 创建平台相关组件
Button btn = toolkit.createButton(new ButtonPeer());
Menu menu = toolkit.createMenu(new MenuPeer());

6.2 Spring Framework的DataSource

public interface DataSourceFactory {  DataSource createDataSource();  ConnectionPool createConnectionPool();
}  // MySQL实现
public class MySQLDataSourceFactory implements DataSourceFactory {  @Override  public DataSource createDataSource() {  return new MySQLDataSource();  }  @Override  public ConnectionPool createConnectionPool() {  return new MySQLConnectionPool();  }
}  // PostgreSQL实现
public class PGDataSourceFactory implements DataSourceFactory {  // 类似实现...
}

6.3 XML解析器工厂

DocumentBuilderFactory factory = DocumentBuilderFactory.newInstance();
DocumentBuilder builder = factory.newDocumentBuilder();
Document doc = builder.parse(new File("config.xml"));

7. 优缺点分析

7.1 核心优势

1. 产品族一致性：保证成套产品的兼容性
2. 切换便捷性：通过替换工厂实现整个产品族替换
3. 开闭原则：新增产品族无需修改已有代码
4. 单一职责：每个工厂只负责特定产品族的创建

7.2 固有缺点

1. 扩展产品困难：添加新产品需修改所有工厂接口
2. 类数量爆炸：产品族×产品变体导致大量类
3. 理解难度高：多层抽象增加学习曲线
4. 过度设计风险：简单场景下略显笨重

图4：优缺点分析图 - 展示核心优势与痛点

8. 纵横对比

8.1 抽象工厂 vs 工厂方法

维度	抽象工厂模式	工厂方法模式
创建目标	产品族（多个相关对象）	单个产品对象
抽象层级	双重抽象（工厂+产品）	单层抽象（工厂或产品）
扩展方向	垂直扩展（新产品族）	水平扩展（新产品）
复杂度	高	中
适用场景	操作系统/主题等复杂系统	单一对象的变体创建

8.2 抽象工厂 vs 建造者模式

维度	抽象工厂模式	建造者模式
关注点	创建什么产品	如何创建复杂对象
产品关系	多个独立产品组成产品族	单个复杂对象的组件组装
创建过程	一次性创建多个独立对象	分步骤构建单个对象
结果类型	返回多个独立对象	返回单个复合对象

9. 实战思考

9.1 何时采用抽象工厂？

1. 系统需要处理多个产品族（如跨平台支持）
2. 产品存在强约束关系需确保兼容性
3. 产品需要运行时动态切换（如主题切换）
4. 预期频繁新增产品族而非新增产品

9.2 何时应避免使用？

1. 产品族固定不变且不需要扩展
2. 系统中只存在单一类型产品
3. 性能敏感场景（抽象层级带来额外开销）
4. 项目初期需求不确定时

9.3 架构优化策略

1. 组合+抽象工厂：用组合代替多层级继承

public class DynamicGUIFactory {  private ButtonFactory btnFactory;  private CheckboxFactory chkFactory;  // 通过Setter注入具体工厂实现
}

1. 参数化工厂：单工厂支持多产品族

public enum Theme { LIGHT, DARK }  public class UniversalFactory implements GUIFactory {  private Theme currentTheme;  public Button createButton() {  return currentTheme == Theme.LIGHT ?  new LightButton() : new DarkButton();  }  // 类似实现其他产品...
}

1. 依赖注入集成：结合Spring等框架

@Configuration
public class AppConfig {  @Bean  @ConditionalOnWindows  public GUIFactory winFactory() {  return new WinFactory();  }
}

10. 总结

抽象工厂模式作为创建型设计模式的集大成者：

1. 解决了相关对象族的创建问题，特别适用于跨平台系统、主题切换等场景
2. 通过双重抽象实现产品族一致性，保持系统灵活性和扩展性
3. 主流框架中广泛应用，如Java AWT、Spring DataSource等核心组件
4. 需警惕类数量膨胀问题，避免在简单场景中过度使用

随着微服务和云原生架构发展，抽象工厂模式在多环境适配（公有云/私有云）和组件热插拔领域展现出新的价值。当系统需要管理多维度的对象创建关系时，它仍是最有力的解决方案之一。

权威参考：

1. Design Patterns: Elements of Reusable Object-Oriented Software（GoF经典著作）
2. Java™ Platform, Standard Edition & Java Development Kit Version 17 API Specification（查看Toolkit类实现）
3. Spring Framework Documentation: Data Access（数据源工厂应用）
4. Refactoring.Guru: Abstract Factory Pattern（模式详解与案例）
