28. Revit API：尺寸标注（Dimension）

news 来源：原创 2025/6/6 11:32:53

一、前言

前面写了文字注释（TextNote）在视图中的包围盒的问题，然后想到尺寸标注上也是有文字的，那它的文字包围盒怎么获取呢？

哎嘿，这就瞅瞅。

二、尺寸标注

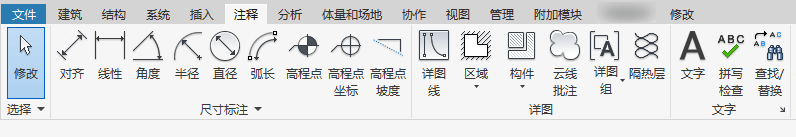

看图：

在“注释”菜单下的“尺寸标注”栏中，存在多种尺寸标注。

其实它们就分为三类：线性标注、弧度标注、高程标注。因为参照线（点）的不同，能够做出不同的动作。

Dimension：基类，用来表示线性标注，对齐、线性、半径、直径都是这个。
AngularDimension：子类，用来表示弧度标注，角度、弧长是这个。
SpotDimension：子类，用来表示高程标注，三个高程都是这个。

2.1. Diemension

方法不写，就几个，看一眼得了。

至于属性，Revit中能手动编辑的，都能拿到。这就完事儿了~

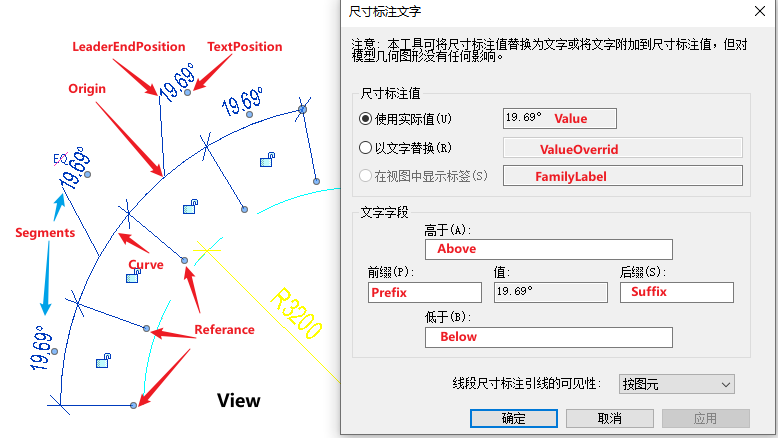

留意几个Position的位置

至于高程标注的属性，只多了 Location 和 SpotDimensionType。

2.2. 创建标注

我们看文档，发现就AngularDimension类中有个Create()方法，其它两类的没有。

记得以前提到过，类中没有提供构造方法的，都可以去Creation中找找。而在17. Revit API: Creation这篇中的某张图上，就有写出标注的创建的方法，分别是

NewDimension()：创建对齐标注
NewSpotElevation()：创建高程标注

有眼睛亮的小伙伴就看见了，FamilyItemFactory类中不是有吗？是有，但那个是在「族文档」中才能用的，是用在建模上的。

至于通过代码来创建一个参变族，以后再说。

2.2.1. 对齐标注

接口的使用逻辑，和手动进行标注的逻辑是一样的。从参照线、参照点出发，再选择一个位置将标注放到那里。

// Document.Create
public Dimension NewDimension(View view,  // 标注所在的视图Line line,  // 标注所在的直线ReferenceArray references // 标注参照
)

如果参照超过2个，那么就会有分段。

Revit工具栏长的“对齐”是通过这个方法实现的，是由参照线的方向决定的。至于“线性”标注，可以用这个代替。

备注：目前无法在非族文档中，创建半径、直径标注

可以尝试使用线性标注充当半径、直径标注，但不具备绕弧线移动的效果。

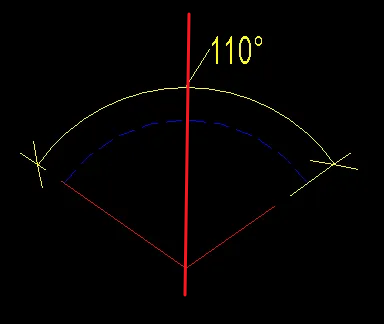

2.2.2. 弧度标注

和线性标注一样使用

// AngularDimension
public static AngularDimension Create(Document document,View dbView,Arc arc,  // 标注所在的弧IList<Reference> references,  // 参照DimensionType dimensionStyle
)

备注：目前无法在非族文档中，创建弧长标注

2.2.3. 高程标注

略

三、尺寸标注文字的包围盒

在11. Revit 文字（TextNote）包围盒中，写了如何计算视图中TextNote的包围盒。

各种Dimension上，也是有文字的，它的包围盒的计算，与TextNote类似，但也有些不同。

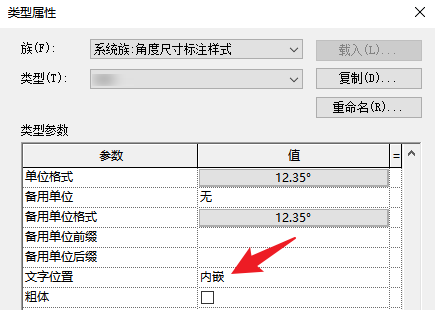

3.1. 文字位置为「内嵌」

LeaderEndPosition引线端点（终点），在文字「侧边中间」
TextPosition在文字「底部中间」
Origin在各段的线条的中间，也是引线的起点

如上图，这里以弧度标注为例，线性标注是一样的。

1. 根据参照Curve，可以计算出Origin处的切线
2. 根据引线端点位置与原点法向，可以确定切向量方向
3. 根据引线端点位置和文字位置，可以计算出文字的长和宽

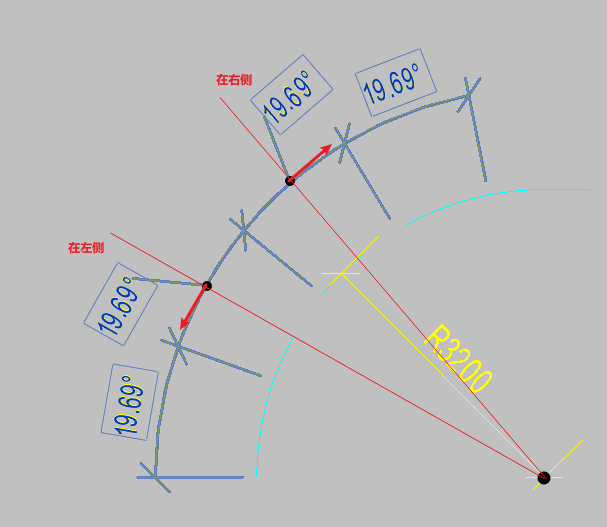

4. 由以上信息，可以获得尺寸标注文字的包围盒（如下图）

public List<XYZ> ComputeAngularDimensionTextBounding(ViewSection viewSection, AngularDimension angularDimension){List<(XYZ origin, XYZ textPosition, XYZ leaderEndPosition)> infos = [];  // 元组列表// 获取角度标注每段的信息if (angularDimension.NumberOfSegments == 0){var info = (angularDimension.Origin, angularDimension.TextPosition, angularDimension.LeaderEndPosition);infos.Add(info);}else{foreach (DimensionSegment segment in angularDimension.Segments){var info = (segment.Origin, segment.TextPosition, segment.LeaderEndPosition);infos.Add(info);}}Arc arc = angularDimension.Curve as Arc;var half_pi = Math.PI / 2.0;foreach (var info in infos){XYZ originDirection = (info.origin - arc.Center).Normalize();XYZ leaderDirection = (info.leaderEndPosition - info.origin).Normalize();XYZ textDirection = (info.textPosition - info.origin).Normalize();XYZ computingDirection = leaderDirection.IsAlmostEqualTo(XYZ.Zero) ? textDirection : leaderDirection;double originParameter = arc.Project(info.origin).Parameter;  // warning, 3.1.1//XYZ tangent = arc.ComputeDerivatives(originParameter, false).BasisX; // error, curve is unbound.XYZ tangent = originDirection.RoatetAroundAxis(XYZ.Zero, viewSection.ViewDirection, half_pi).Normalize();  // 扩展方法var angle = tangent.AngleTo(computingDirection);if (angle > half_pi) { tangent = -tangent; }double width = (info.leaderEndPosition.DotProduct(tangent) - info.textPosition.DotProduct(tangent)).Abs();  // 一半的宽double height = (info.leaderEndPosition.DotProduct(originDirection) - info.textPosition.DotProduct(originDirection)).Abs(); // 一半的高var p0 = info.textPosition + tangent * width;var p1 = info.textPosition + tangent * width + originDirection * height * 2;var p2 = info.textPosition - tangent * width + originDirection * height * 2;var p3 = info.textPosition - tangent * width;List<XYZ> points = [p0, p1, p2, p3]; // info, 未处理顺、逆排序// ...}// ...}
