基于51单片机的温控电机系统

news 来源：原创 2025/6/6 7:27:55

具体实现功能

设计介绍

资料内容

全部内容

资料获取

具体实现功能

具体功能：
（1）DS18B20温度传感器实时检测环境温度，根据测得的温度值控制直流电机（步进电机）的转动，LCD1602实时显示温度值及电机转速；
（2）当温度值大于25度时，电机正转，温度越高，转速越快；
（3）当温度值小于20度时，电机反转，温度越低，转速越慢；
（4）温度在20度至25度时，电机不转。

仿真演示视频：

基于51单片机的温控电机系统-仿真视频

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

资料内容

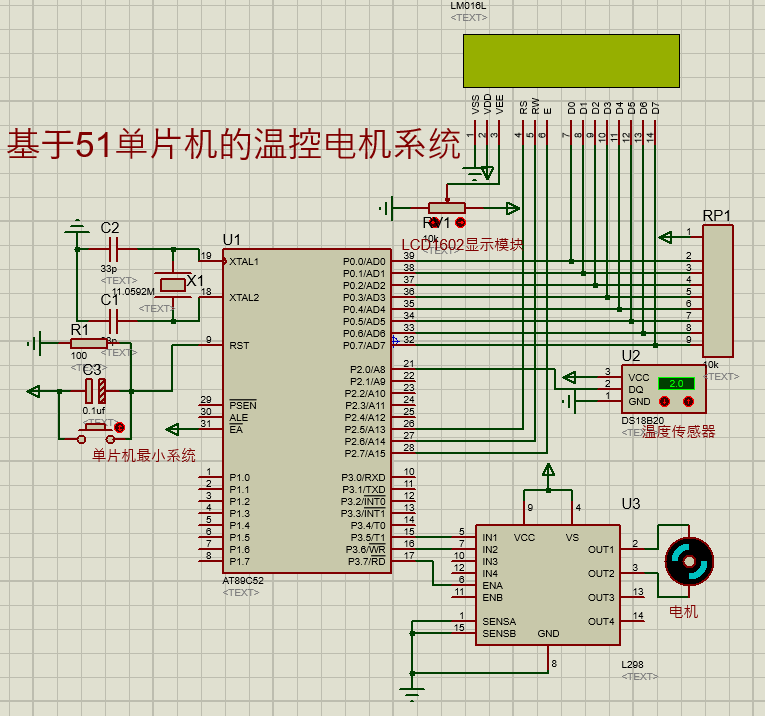

仿真实现（protues8.7）

本设计利用protues8.7软件实现仿真设计，具体如图。

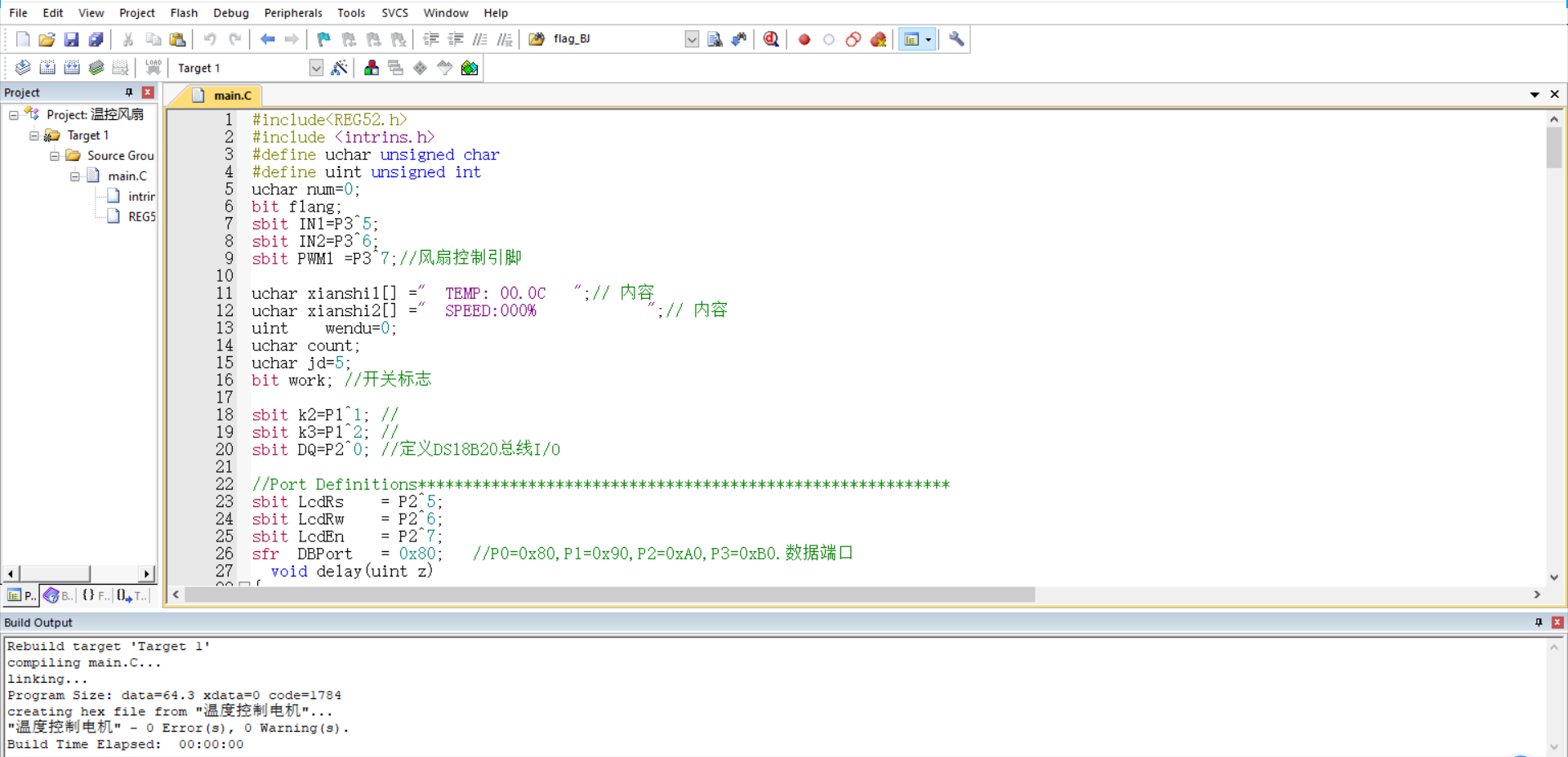

程序（Keil5）

本设计利用KEIL5软件实现程序设计。

主函数如下：

///
main()
{	uchar k;LCD_Initial();PWM1=0;init();while(1)
{		if(k==0){EA=0;wendu=ReadTemperature();//读取温度数据EA=1;} if(k++>25) k=0;	if(wendu>=250){IN1=1;IN2=0;jd=(wendu/10)-25;}else if(wendu<=200){IN1=0;IN2=1;jd=(wendu/10);}else{jd=0;}if(k2==0)//PWM+{delay(10);	jd++;while(k2==0);}if(k3==0)//PWM-{delay(10);while(k3==0);}		if(flang==1)xianshi1[7]='-';elsexianshi1[7]=' ';	xianshi1[8]=wendu/100+0x30;xianshi1[9]=wendu/10%10+0x30;xianshi1[11]=wendu%10+0x30;xianshi2[8]=jd/10+0x30;xianshi2[9]=jd%10+0x30;GotoXY(0,0);Print(xianshi1);GotoXY(0,1);Print(xianshi2);	}
}

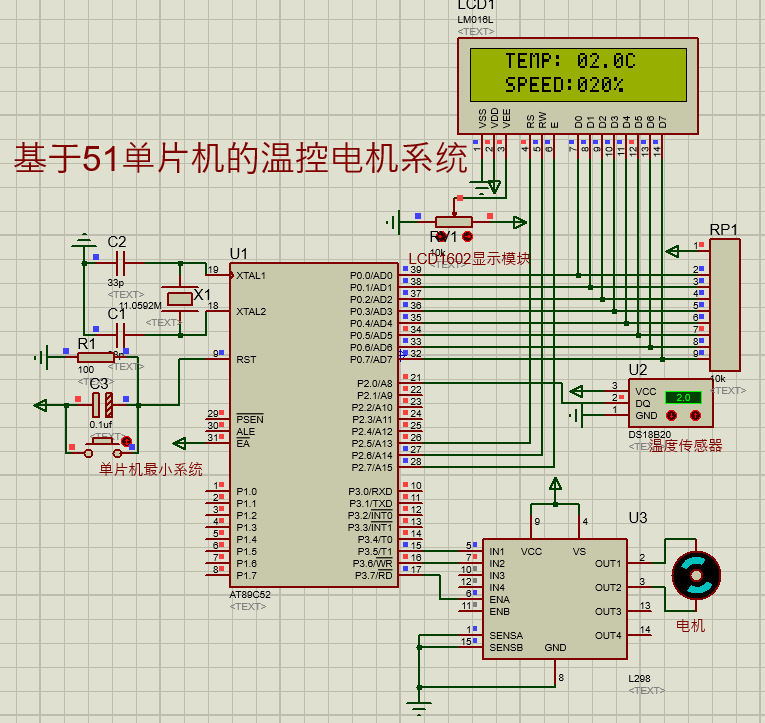

程序运行结果如图：
