set_max_fanout命令用于设置最大扇出负载（设置了对象的max_fanout属性），这是一种设计规则约束(Design Rule Constraint)，Design Compiler进行综合时会尝试确保每个输入端口/输出引脚驱动的扇出负载总和不超过设置的最大扇出负载（优先级高于优化约束(Optimization Constraint)）。
在逻辑库中可以使用库属性default_fanout_load或库引脚属性fanout_load（优先级高于库属性）指定输入引脚的扇出负载（对于输出端口，可以使用set_fanout_load命令指定扇出负载，默认情况下扇出负载为0）；使用库属性default_max_fanout或库引脚属性max_fanout（优先级高于库属性）指定输出引脚的最大扇出负载（对于输入端口，可以使用set_max_fanout命令指定最大扇出负载，默认情况下最大扇出负载无穷大）。需要注意的是，set_max_fanout命令只能比库属性或库引脚属性更严格，如果设置的值更宽松（更大）则会被忽略。如果想要移除最大扇出负载，使用remove_attribute命令。
本文针对Design Compiler，但该命令同样存在于PrimeTime、IC Compiler等工具中，它们大致相同，略有差别。set_max_fanout命令的BNF范式（有关BNF范式，可以参考以往文章）为：
set_max_fanoutfanout_valueobject_list//注：该命令的object_list参数一定要放在fanout_value参数后 指定最大扇出负载值
fanout_value是一个非负的扇出负载值，它是一个无量纲数值，不是电容也不是真实的扇出数量，它是一种对有效扇出的表示。
指定对象列表/集合
指定一个列表/集合，包含输入端口对象或设计对象（影响设计中的所有输入端口和单元输出引脚），需要注意的是，无法直接指定某个单元引脚的最大扇出负载。对于列表而言，如果有多于一个对象，需要使用引号或大括号包围（对使用集合无效），关于列表和集合的区别，可以参考下面的博客。
SDC命令详解：使用集合(Collection)而不是字符串(String)/列表(List)作为命令参数https://chenzhang.blog.csdn.net/article/details/147144571
简单使用

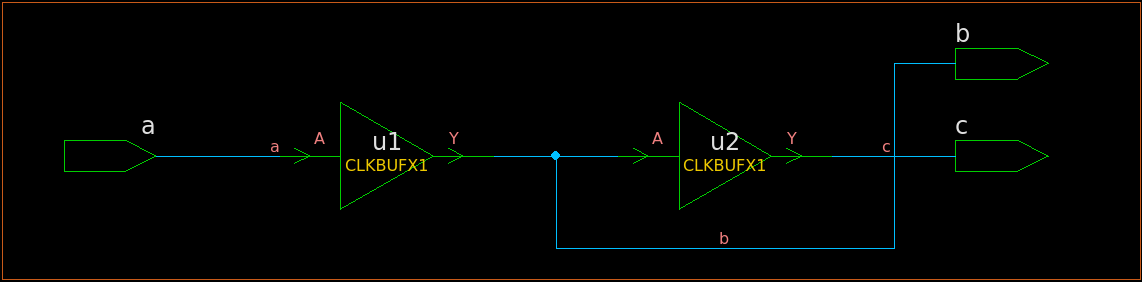

以图1所示的电路图为例，逻辑库中使用库属性default_fanout_load定义了扇出负载为1.0，而库单元CLKBUFX1的输入引脚定义了库引脚属性fanout_load为1.5（优先级更高）；逻辑库中使用库属性default_max_fanout定义了最大扇出负载为5，而库单元CLKBUFX1的输出引脚定义了库引脚属性max_fanout为2（优先级更高）。
图1 简单的例子

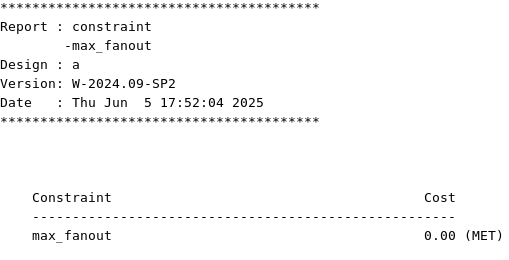

考虑单元u1的输出引脚Y，其驱动的扇出负载为1.5（如果不使用set_fanout_load命令，输出端口b的扇出负载为0），小于其允许的最大扇出负载2，也可以使用report_constraint -max_fanout命令查看此时设计的整体约束情况，如图2所示。
图2 最大扇出负载（满足）
下面使用set_max_fanout命令设置设计的最大扇出负载为1.4，此时对于输入端口a和单元输出引脚来说，其需要满足的最大扇出负载变成了1.4。
dc_shell> set_max_fanout 1.4 [current_design]此时的整体约束情况，如图3所示，可以看出此时出现设计规则违例，代价函数的值此时恰好为1.5-1.4+1.5-1.4=0.2。
图3 最大扇出负载（违例）
写在最后
如果同时在输入端口对象和设计对象上设置了最大扇出负载，Design Compiler在计算时会选择最严格的最大扇出负载。
