SDC命令详解：使用set_fanout_load命令进行约束

相关阅读

SDC命令详解https://blog.csdn.net/weixin_45791458/category_12931432.html?spm=1001.2014.3001.5482

---

目录

        指定扇出负载值

        指定端口列表/集合

        简单使用

---

        set_fanout_load命令用于设置扇出负载（设置了输出端口对象的fanout_load属性），这是一种设计规则约束(Design Rule Constraint)，Design Compiler进行综合时会尝试确保每个输入端口/输出引脚驱动的扇出负载总和不超过设置的最大扇出负载（优先级高于优化约束(Optimization Constraint)），默认情况下输出端口的扇出负载为0。如果想要移除扇出负载，使用remove_attribute命令。

        本文针对Design Compiler，但该命令同样存在于PrimeTime、IC Compiler等工具中，它们大致相同，略有差别。set_fanout_load命令的BNF范式（有关BNF范式，可以参考以往文章）为：

set_fanout_loadvalueports//注：该命令的ports参数一定要放在value参数后

指定扇出负载值

        value是一个非负的扇出负载值，它是一个无量纲数值，不是电容也不是真实的扇出数量，它是一种对有效扇出的表示。

指定端口列表/集合

        指定一个列表/集合，包含输出端口对象，对于列表而言，如果有多于一个对象，需要使用引号或大括号包围（对使用集合无效），关于列表和集合的区别，可以参考下面的博客。

SDC命令详解：使用集合(Collection)而不是字符串(String)/列表(List)作为命令参数https://chenzhang.blog.csdn.net/article/details/147144571

简单使用

        以图1所示的电路图为例。

图1 简单的例子

        首先使用set_max_fanout命令设置输入端口a的最大扇出负载（默认为无穷大） 。

dc_shell> set_max_fanout 0.6 [get_ports a]

        下面使用set_fanout_load命令设置输出端口的扇出负载为0.5，可以使用report_constraint -max_fanout命令查看此时设计的整体约束情况，如图2所示。

dc_shell> set_fanout_load 0.5 [get_ports b]

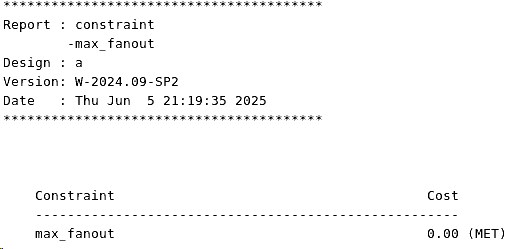

图2 最大扇出负载（满足）

        下面使用set_fanout_load命令改变输出端口的扇出负载为0.7，此时的整体约束情况，如图3所示，可以看出此时出现设计规则违例，代价函数的值此时恰好为0.7-0.6=0.1。

dc_shell> set_fanout_load 0.7 [get_ports b]

图3 最大扇出负载（违例）
