分享一颗PD协议芯片（取电sink芯片），ECP5701输入电压3V-28V

PD充电需要在供电端（充电器）和受电端（产品上）都要有协议通信，一般充电器内有PD供电协议芯片，产品上有PD协议受电芯片，两者连接后会进行通信握手，连接成功后充电器才会输出需要的电压。

所以，产品要用PD充电器的话，需要在产品上增加一个PD取电芯片就可以了，还可以设置电压档位。例如 5V 9V 12V 15V 20V。如果产品上不加协议芯片的话，直接连接PD充电器是没有电压输出的。

ECP5701做为受电端取电sink芯片，可广泛应用在带锂电的终端设备上，例如电动工具，照明灯具，音箱设备，摄影设备，筋膜枪小家电等，可以向符合type-c 协议的电源请求最大或指定电压，例如PD充电器能支持5V,9V,12V充电，配有ECP5701电路的设备，则可以从适配器获取5V 9V 12V电压讯号，从而实现快速充电。

芯片参数

◇ 输入电压3V-28V

◇ 采用 SOT-6L 封装

◇ 支持 USB 3.0 规范，兼容 USB 2.0

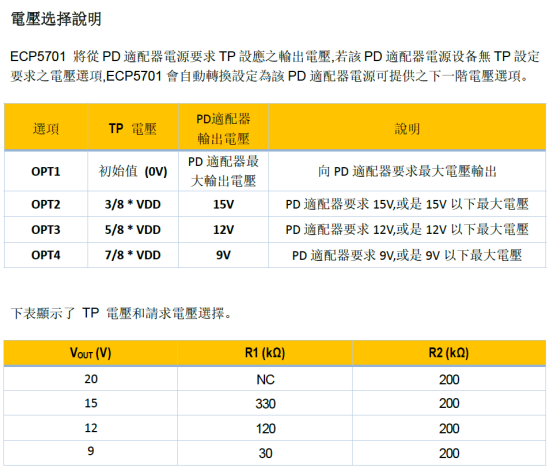

◇ 可自动匹配 PD 输出 5V，9V，12V，15V，20V电压

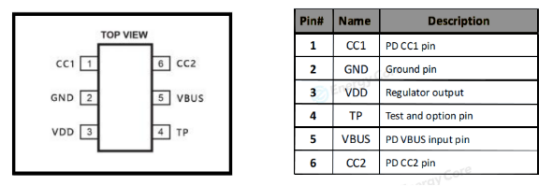

芯片脚位及封装

ECP5701应用市场

⚫ 电动工具

⚫ 无线充电器

⚫ 路由器

⚫ 小家电

ECP5701应用案例

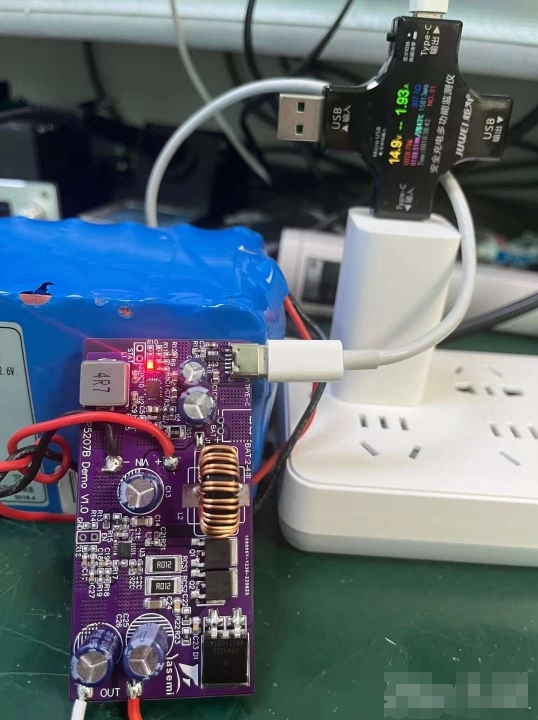

FP5207-DFN10封装音响供电充电模块！充电通过PD诱骗(ECP5701)取电5-15V/2A给升降芯片供电对2-4节电池充电，最高充电30W；

电池再给FP5207B升压到24V/120W给音响驱动芯片供电，输入11v ，输出24v 4A，峰值可达5A；

 以上方案采用了PD Sink端取电协议芯片ECP5701，它不再受限于传统的5V电压输出，ECP5701支持5V、9V、12V、15V、20V等多种电压输出选择，能够满足不同场景下的需求。无论是需要节能省电的日常照明，还是需要高亮度照明的户外活动，都能够轻松应对，与各种支持Type-C接口的设备兼容，方便我们的使用和携带。
