三极管和MOS的三种状态命名的区别
前言
还记得大学用MOS做仿真,来进行原理说明时,总是会将三极管和MOS的叫法搞混。本篇文章就重新回顾,加深下印象。

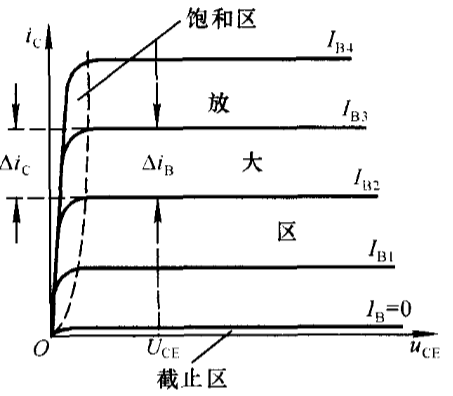

1. 三极管(BJT)的三个工作状态
BJT 是电流控制型器件,其工作状态由 基极电流 IB 和 集电极-发射极电压 VCE共同决定,分为:
-
截止区(Cutoff Region)
-
条件:VBE<Vth(发射结反偏或零偏),IB≈0。
-
特点:IC≈0,三极管完全关闭,相当于开关断开。
-
-
放大区(Active Region)
-
条件:VBE>Vth(发射结正偏),VCE>VBE(集电结反偏)。
-
特点:IC=βIB,电流受 IBIB 线性控制,用于模拟信号放大。
-
-
饱和区(Saturation Region)
-
条件:VBE>Vth(发射结正偏),VCE<VBE(集电结正偏)。
-
特点:IC不再随 IB线性增长,VCE 很低(≈0.2V),相当于开关闭合。
-
BJT 的命名逻辑:
"截止" 强调无电流通过(完全关断)。
"放大" 强调电流受控(线性工作)。
"饱和" 强调电流达到最大,无法再增大(类似开关导通)。
2. MOSFET 的三个工作状态
MOSFET 是电压控制型器件,其工作状态由 栅源电压 VGS 和 漏源电压 VDS 决定,分为:
-
截止区(Cutoff Region),或者叫做夹断区
-
条件:VGS<Vth(阈值电压)。
-
特点:ID≈0,沟道未形成,MOSFET 关闭。
-
-
线性区(Triode/Ohmic Region),也叫做可变电阻区或非饱和区
-
条件:VGS>Vth,且 VDS<VGS−Vth。
-
特点:ID 随 VDS 线性变化,类似可变电阻,用于开关或模拟调制。
-
-
饱和区(Saturation Region),即恒流区
-
条件:VGS>Vth,且 VDS>VGS−Vth。
-
特点:ID 几乎不随 VDS 变化,受 VGS 控制,用于放大。
-
MOSFET 的命名逻辑:
"截止" 与 BJT 相同,表示关断。
"线性区"(Triode) 强调 ID 与 VDS 呈线性关系(类似电阻)。
"饱和区" 并非电流饱和,而是指 ID 不再随 VDS 增大(受 VGS 控制)。
3. 为什么命名不同?
(1)控制方式不同
-
BJT 是电流控制(IB 决定 IC),其 "饱和" 指 IC 不再受 IB 控制。
-
MOSFET 是电压控制(VGS 控制 ID),其 "饱和" 指 ID 不再受 VDS 影响。
(2)物理机制不同
-
BJT 的 "饱和" 是由于集电结正偏,载流子堆积导致电流无法继续增大。
-
MOSFET 的 "饱和" 是由于沟道夹断(Pinch-off),ID 由 VGS 主导。
(3)历史习惯
-
BJT 的术语来自早期双极型晶体管研究,沿用真空三极管的术语体系,强调电流控制特性。
-
MOSFET 的术语来自场效应管(FET)的电压控制特性,"Triode" 借用了真空三极管的命名;饱和区源自半导体物理中的“沟道夹断”(Channel Pinch-off),此时电流由栅压主导而非漏压,但早期研究者误称其为“饱和”,后成惯例。
(4)应用场景分化
-
BJT 主导模拟时代(1950s~1970s),早期电路设计以模拟放大为核心,BJT的放大区是主要工作状态,“饱和”仅作为开关态辅助功能,术语体系围绕β(电流增益)构建。
-
MOSFET引爆数字时代(1970s后),设计者更关注导通电阻(Ron)和阈值电压,术语重心向开关特性倾斜。
-
行业习惯也因此固化:BJT术语服务于模拟工程师,MOSFET术语服务于数字工程师,两者在各自领域形成封闭的命名体系,无人愿意统一
(5)学术界与工业界的“妥协”
-
教科书的分裂
-
早期半导体教材(如1960年代的《固态电子学》)按器件物理严格定义,但BJT和MOSFET分属不同章节,未强制统一。
-
模拟电路教材(如Gray & Meyer)沿用BJT术语,数字IC教材(如Rabaey)侧重MOSFET术语。
-
-
厂商的推波助澜
-
德州仪器(TI)等BJT厂商的数据手册强调“Active/Saturation”,而英特尔(Intel)等MOSFET厂商的数据手册则标注“Triode/Saturation”。
-
行业巨头各自为政,导致工程师必须掌握两套术语。
-
(6)现代试图统一失败
-
IEEE标准尝试
1990年代IEEE曾提议将MOSFET的“饱和区”改为Active Mode(与BJT一致),但因以下原因失败:集成电路设计已依赖现有术语数十年,修改成本过高;物理上MOSFET的“饱和”更接近BJT的“放大区”,但工程师已习惯反向类比。
4. 关键对比总结
特性 | BJT(三极管) | MOSFET(场效应管) |
---|---|---|
控制方式 | 电流控制(IB) | 电压控制(VGS) |
信号放大区命名 | Active Region(放大区) | Saturation Region(饱和区) |
开关导通区命名 | Saturation Region(饱和区) | Triode Region(线性区) |
关断区命名 | Cutoff Region(截止区) | Cutoff Region(截止区) |
5. 结论
-
BJT 的 "饱和" 对应开关导通,而 MOSFET 的 "饱和" 对应放大状态,这是最大的混淆点。
-
MOSFET 的 "线性区" 才是低阻导通状态(类似 BJT 的饱和区),用于开关应用。
在实际应用中,BJT 更适合大电流驱动,而 MOSFET 更适合高输入阻抗和高速开关场景。
