【python】三元图绘制(详细注释)

news 来源：原创 2025/6/5 12:18:39

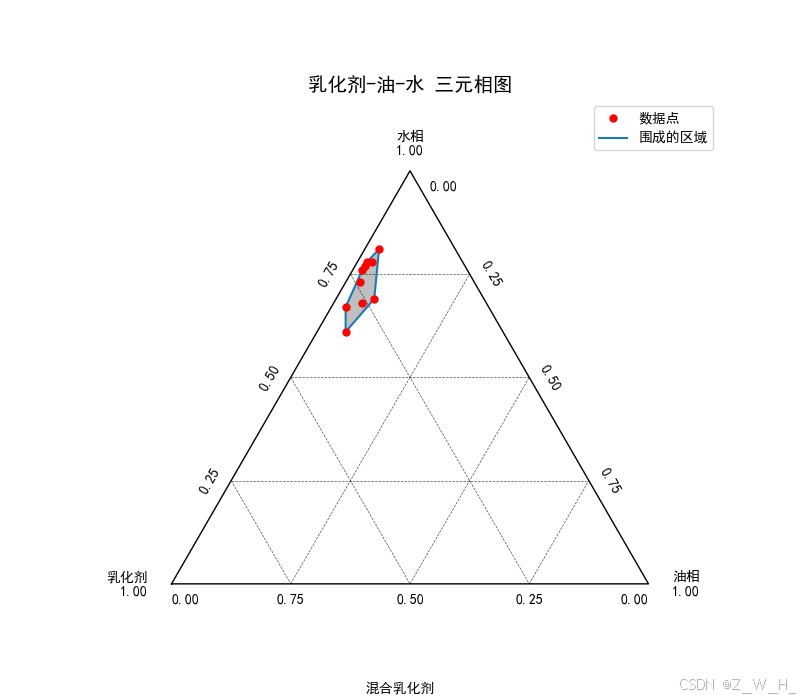

结果

代码

import matplotlib.pyplot as plt
import matplotlib.patches as patches
import numpy as np
from scipy.spatial import ConvexHull
import matplotlib.font_manager as fm# --- 中文的 matplotlib 字体设置 ---
try:font_path = fm.findfont(fm.FontProperties(family='SimHei'))font_prop = fm.FontProperties(fname=font_path)plt.rcParams['font.family'] = font_prop.get_name()plt.rcParams['axes.unicode_minus'] = Falseprint("使用 'SimHei' 字体进行中文显示。")
except:try:font_path = fm.findfont(fm.FontProperties(family='Microsoft YaHei'))font_prop = fm.FontProperties(fname=font_path)plt.rcParams['font.family'] = font_prop.get_name()plt.rcParams['axes.unicode_minus'] = Falseprint("使用“Microsoft YaHei”字体进行中文显示。")except:print("警告：找不到“SimHei”或“Microsoft YaHei”字体。中文字符可能无法正确显示。")plt.rcParams['font.family'] = 'sans-serif'plt.rcParams['axes.unicode_minus'] = False# --- 字体设置结束 ---def ternary_to_cartesian(t, l, r, scale=1.0):"""将三元坐标 （上、左、右） 转换为笛卡尔坐标 （x， y）。在我们的例子中：t=水，l=乳化剂，r=油，scale = 1假设(0,0)时 乳化剂=1，(1, 0)时 油=1，(1/2, 1*sqrt(3)/2)时 水=1给定点（水，乳化剂、油），其中 乳化剂 + 油 + 水 = scale"""Emul, Oil, Water = l, r, tx = Oil * scale + Water * scale/2.0y = Water * scale * np.sqrt(3.0)/2.0return x, ydef parse_data(data_string):"""将数据字符串解析为 [Emul， Oil， Water] 列表。"""if "乳化剂：油：水" in data_string:data_string = data_string.split("乳化剂：油：水")[-1].strip()# 如果不提供分隔符参数，split() 方法会使用空白字符（包括空格、制表符 \t 和换行符 \n）作为默认分隔符。points_str = data_string.split()data_points = []for point_str in points_str:try:# map函数主要用于对一个或多个可迭代对象（如列表、元组等）应用一个函数，并返回一个迭代器。这个迭代器包含应用函数后的结果。emul, oil, water = map(float, point_str.split('：'))# 如果 sum 不是 1，则标准化，但打印警告current_sum = emul + oil + waterif not np.isclose(current_sum, 1.0, atol=1e-2):# np.isclose 函数用于比较两个数组元素是否在给定的容差范围内相等。 atol=1e-2 表示绝对容差为 0.01。print(f"警告：点 {point_str} 之和不等于 1（近似值）。总和 = {current_sum:.4f}. 规范化.")emul /= current_sumoil /= current_sumwater /= current_sumdata_points.append([emul, oil, water])except ValueError as e:print(f"解析点错误 '{point_str}': {e}")continuereturn data_points# 提供的数据字符串
data_string = "0.30：0.03：0.67 0.22：0.02：0.76 0.21：0.02：0.77 0.24：0.03：0.73 0.20：0.02：0.78 0.19：0.03：0.78 0.33：0.06：0.61 0.16：0.03：0.81 0.26：0.06：0.68 0.23：0.08：0.69"# 解析数据
data_points = parse_data(data_string)# --- 绘图 ---
scale = 1.0 # 用于绘图的三个分量之和
# 创建一个宽8英寸、高7英寸的图形。
fig, ax = plt.subplots(figsize=(8, 7))# 定义三角形的顶点（在三元坐标中 - Water、Emul、Oil
V_emul_ternary = (0, scale, 0)   # Emul=1
V_oil_ternary = (0, 0, scale)    # Oil=1
V_water_ternary = (scale, 0, 0)  # Water=1# 计算顶点的笛卡尔坐标
V_emul_cartesian = ternary_to_cartesian(V_emul_ternary[0], V_emul_ternary[1], V_emul_ternary[2], scale)
V_oil_cartesian = ternary_to_cartesian(V_oil_ternary[0], V_oil_ternary[1], V_oil_ternary[2], scale)
V_water_cartesian = ternary_to_cartesian(V_water_ternary[0], V_water_ternary[1], V_water_ternary[2], scale)# 将数据点映射到笛卡尔坐标
cartesian_points = np.array([ternary_to_cartesian(p[2], p[0], p[1], scale) for p in data_points]) # Pass as (Water, Emul, Oil)# 绘制三角形背景
# 绘制主三角形边界
triangle_vertices_cartesian = np.array([V_emul_cartesian, V_oil_cartesian, V_water_cartesian, V_emul_cartesian]) # Close the main triangle path
ax.plot(triangle_vertices_cartesian[:, 0], triangle_vertices_cartesian[:, 1], 'k-', linewidth=1.0)# 允许用户将 x 轴和 y 轴的数据以折线图的形式展示出来。# 添加网格线和刻度线（基于三元结构手动放置） np.arange用于生成等差数列
tick_values = np.arange(0.25, scale, 0.25)# 恒定水（平行于乳化剂-油）的网格线
for water_const in tick_values:# 乳化剂-水 边 （油=0） 和 油-水 边 （乳化剂=0） 上的点p1_cart = ternary_to_cartesian(water_const, scale - water_const, 0, scale) # (Water=water_const, Emul=scale-water_const, Oil=0)p2_cart = ternary_to_cartesian(water_const, 0, scale - water_const, scale) # (Water=water_const, Emul=0, Oil=scale-water_const)ax.plot([p1_cart[0], p2_cart[0]], [p1_cart[1], p2_cart[1]], 'k--', linewidth=0.5, alpha=0.7)# 左侧 （Water） 轴上的标签ax.text(p1_cart[0] - 0.02, p1_cart[1], f'{water_const:.2f}', ha='right', va='center', rotation=60)# 恒定水（平行于乳化剂-水）的网格线
for oil_const in tick_values:# 乳化剂-油 边 （水=0） 和 水-油 边 （乳化剂=0） 上的点p1_cart = ternary_to_cartesian(0, scale - oil_const, oil_const, scale) # (Water=0, Emul=scale-oil_const, Oil=oil_const)p2_cart = ternary_to_cartesian(scale - oil_const, 0, oil_const, scale) # (Water=scale-oil_const, Emul=0, Oil=oil_const)ax.plot([p1_cart[0], p2_cart[0]], [p1_cart[1], p2_cart[1]], 'k--', linewidth=0.5, alpha=0.7)# 右侧（油）轴上的标签ax.text(p2_cart[0] + 0.02, p2_cart[1], f'{oil_const:.2f}', ha='left', va='center', rotation=-60)# Grid lines for constant Emul (parallel to Oil-Water side)
for emul_const in tick_values:# Points on Emul-Water edge (Oil=0) and Emul-Oil edge (Water=0)p1_cart = ternary_to_cartesian(scale - emul_const, emul_const, 0, scale) # (Water=scale-emul_const, Emul=emul_const, Oil=0)p2_cart = ternary_to_cartesian(0, emul_const, scale - emul_const, scale) # (Water=0, Emul=emul_const, Oil=scale-emul_const)ax.plot([p1_cart[0], p2_cart[0]], [p1_cart[1], p2_cart[1]], 'k--', linewidth=0.5, alpha=0.7)# Label on the bottom (Emul) axisax.text(p2_cart[0], p2_cart[1] - 0.02, f'{emul_const:.2f}', ha='center', va='top')# 添加顶点标签（1.00 表示顶点处的组件，0.00 表示其他组件）
ax.text(V_emul_cartesian[0] - 0.05, V_emul_cartesian[1], '乳化剂\n1.00', ha='right', va='center')
#ax.text(V_emul_cartesian[0] + 0.02, V_emul_cartesian[1] - 0.02, '油相 0.00\n水相 0.00', ha='left', va='top', fontsize=8)ax.text(V_oil_cartesian[0] + 0.05, V_oil_cartesian[1], '油相\n1.00', ha='left', va='center')
#ax.text(V_oil_cartesian[0] - 0.02, V_oil_cartesian[1] - 0.02, '乳化剂 0.00\n水相 0.00', ha='right', va='top', fontsize=8)ax.text(V_water_cartesian[0], V_water_cartesian[1] + 0.03, '水相\n1.00', ha='center', va='bottom')
#ax.text(V_water_cartesian[0] - 0.04, V_water_cartesian[1] - 0.02, '乳化剂 0.00', ha='right', va='top', fontsize=8)
#ax.text(V_water_cartesian[0] + 0.04, V_water_cartesian[1] - 0.02, '油相 0.00', ha='left', va='top', fontsize=8)# 基于提供的图像简化的角标签
ax.text(V_emul_cartesian[0], V_emul_cartesian[1] - 0.02, '0.00', ha='left', va='top') # Oil=0, Water=0
ax.text(V_oil_cartesian[0], V_oil_cartesian[1] - 0.02, '0.00', ha='right', va='top') # Emul=0, Water=0
# ax.text(V_water_cartesian[0] - 0.04, V_water_cartesian[1] - 0.02, '0.00', ha='right', va='top') # Emul=0, Oil=0
ax.text(V_water_cartesian[0] + 0.04, V_water_cartesian[1] - 0.02, '0.00', ha='left', va='top') # Oil=0, Emul=0# 绘制数据点
ax.plot(cartesian_points[:, 0], cartesian_points[:, 1], 'o', color='red', markersize=5, zorder=5, label='数据点')# 创建包围点的多边形（使用 Convex Hull）
if len(cartesian_points) >= 3:try:hull = ConvexHull(cartesian_points)# 按顺序获取外壳的顶点hull_points = cartesian_points[hull.vertices]# 将第一个点附加到 hull_points 数组的末尾，以绘制闭合边界hull_points_closed = np.vstack((hull_points, hull_points[0]))# 绘制闭合的外壳边界ax.plot(hull_points_closed[:, 0], hull_points_closed[:, 1], linestyle='-', linewidth=1.5, label='围成的区域')# 填充外壳线包围的区域polygon = patches.Polygon(hull_points, closed=True, facecolor='gray', alpha=0.5)ax.add_patch(polygon)except Exception as e:print(f"无法计算凸包或绘制多边形。仅标绘点。错误: {e}")print("如果所有点都是共线的或唯一点少于 3 个，则可能会发生这种情况。")else:print("没有足够的点（少于 3 个）来形成多边形。")# 设置绘图限制和纵横比
# 这一行代码的作用是设置图表中x轴的显示范围
ax.set_xlim(-0.15, scale + 0.15)
ax.set_ylim(-0.05, scale * np.sqrt(3.0)/2.0 + 0.15)
# 设置坐标轴纵横比的函数。具体来说，这个函数确保 x 轴和 y 轴的单位长度相同，从而避免图形中的形状因轴比例不同而变形。
ax.set_aspect('equal', adjustable='box')
# 用于关闭指定子图（Axes）的所有坐标轴线、刻度标记和标签。这意味着在绘图时，不会显示任何坐标轴、刻度线或标签，从而使图形更加简洁和专注于数据本身
ax.axis('off')# 添加标题和标签
plt.title('乳化剂-油-水 三元相图', fontsize=14)
# plt.figtext(): 这是Matplotlib库中的一个函数，用于在图形的任意位置添加文本。与plt.text()不同，plt.figtext()使用的是整个图形的坐标系，而不是某个特定的轴（Axes）的坐标系。这意味着即使文本位于轴外，也可以正常显示。
plt.figtext(0.5, 0.01, '混合乳化剂', ha='center', fontsize=10)
#plt.figtext(0.5, -0.02, 'A. 油酸乙酯', ha='center', fontsize=10)plt.savefig("三元图.jpg",dpi=600)
plt.legend()
plt.show()
