深圳南柯电子｜储能EMC整改：如何节省70%整改费用的实战方法

在新能源产业蓬勃发展的当下，储能系统作为电网调峰、可再生能源消纳的核心载体，其电磁兼容性（EMC）问题日益成为制约行业发展的技术瓶颈。EMC（Electromagnetic Compatibility）即电磁兼容性，指设备或系统在电磁环境中正常工作且不对其他设备造成干扰的能力。

储能系统涉及高压直流、高频逆变等复杂电磁场景，若EMC设计缺陷导致传导/辐射干扰超标，不仅可能引发设备误动作，甚至威胁电网安全。

一、储能EMC整改问题的根源与影响

1、电磁干扰的三大传导路径

（1）电源端干扰：逆变器开关频率（通常2-20kHz）产生的谐波电流通过电网传导；

（2）设备间耦合：高压电缆与信号线并行敷设导致的容性/感性耦合；

（3）空间辐射：IGBT模块高频开关（MHz级）产生的电磁场辐射。

2、EMC不达标的多重风险

（1）设备层面：长期电磁干扰可能加速电容老化，导致逆变器故障率提升30%；

（2）系统层面：谐波电流注入电网可能引发变压器过热，缩短设备寿命；

（3）合规层面：欧盟CE认证、中国GB/T 17626系列标准均对EMC提出严苛要求，不达标产品将面临市场禁入风险。

二、储能EMC整改的四大技术路径

1、滤波器优化：从被动防御到主动抑制

传统LC滤波器仅能解决特定频段干扰，现代储能系统更倾向于采用有源滤波器（APF）与混合滤波器结合方案。例如，某企业通过在PCS（储能变流器）直流侧加装谐波补偿模块，将总谐波畸变率（THDi）从12%降至3.5%，同时动态响应速度提升5倍。

2、接地系统重构：单点接地与浮地技术的平衡

（1）等电位连接：确保电池簇、PCS、BMS等设备外壳通过≥6mm²铜排互联；

（2）浮地技术：在高频干扰场景下，通过隔离变压器或光耦器件切断地环路。

3、屏蔽效能提升：材料与工艺的双重突破

（1）电磁屏蔽材料：选用μr>5000的坡莫合金替代传统铝板，可提升屏蔽效能30dB以上；

（2）工艺创新：采用激光焊接替代传统铆接，减少屏蔽体缝隙导致的电磁泄漏。

4、PCB布局革命：从二维设计到三维电磁优化

（1）分层策略：将高速数字信号层与模拟信号层间距控制在≥3倍线宽；

（2）地平面完整性：采用"网格地+岛状地"混合结构，降低地弹噪声；

（3）关键器件隔离：IGBT驱动电路与MCU控制电路间距≥50mm。

三、储能EMC整改的实战方法论

1、诊断阶段：从频谱分析到根源定位

（1）近场探测：使用H场探头定位干扰源，误差可控制在±5cm；

（2）时域反射计（TDR）：快速定位电缆阻抗突变点；

（3）仿真建模：通过CST Studio Suite建立储能系统三维电磁模型，预测整改效果。

2、整改实施：分阶段推进策略

（1）初级整改（成本占比30%）

①加装X/Y电容抑制差模干扰；

②调整电缆走向避免平行敷设。

（2）中级整改（成本占比50%）

①升级滤波器拓扑结构；

②优化接地系统。

（3）高级整改（成本占比20%）

①定制化屏蔽材料；

②重构PCB布局。

3、验证阶段：标准化测试流程

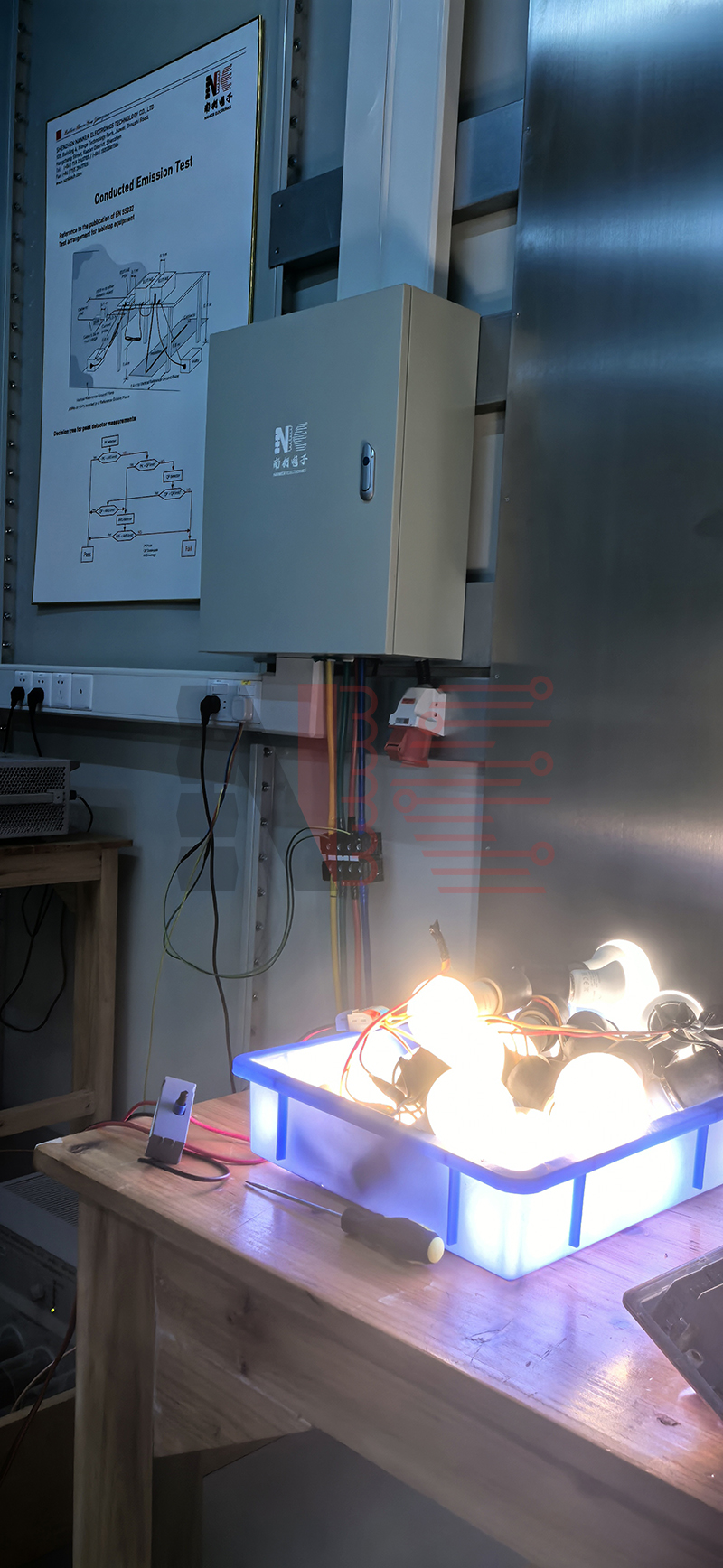

（1）传导干扰测试：按CISPR 16-1-1标准，在50Ω人工电源网络上测量0.15-30MHz频段；

（2）辐射干扰测试：在开阔场地或电波暗室中，按EN 55011标准测试30-1000MHz频段；

（3）抗扰度测试：模拟雷击、静电放电（ESD）等极端工况，验证系统鲁棒性。

四、储能EMC整改的行业趋势与未来展望

1、标准化进程加速

（1）IEC 62933系列标准对储能系统EMC提出分级要求；

（2）中国能源局2023年发布《电化学储能系统电磁兼容技术规范》，填补国内空白。

2、技术融合创新

（1）人工智能在EMC预测中的应用：通过机器学习优化滤波器参数；

（2）碳化硅（SiC）器件的EMC挑战：需重新设计驱动电路与散热方案。

3、成本效益平衡

某头部企业实践表明，通过EMC前期设计投入，可使后期整改成本降低70%，产品上市周期缩短40%。

综上所述，储能系统EMC整改是一项系统工程，需从电磁理论、材料科学、电路设计等多维度协同突破。随着"双碳"目标的推进，具备优异EMC性能的储能产品将成为市场核心竞争力。从业者应建立"预防为主、整改为辅"的理念，在产品设计初期即引入EMC仿真与测试，方能在激烈的市场竞争中立于不败之地。
