FPGA仿真中阻塞赋值（=）和非阻塞赋值（＜=）区别
FPGA仿真中阻塞赋值和非阻塞赋值的区别
单独仿真小模块对但将小模块加入整个工程仿真不对就有可能是没有注意到仿真中阻塞赋值和非阻塞赋值的区别
目录
前言
一、简介
二、设计实例
三、仿真实例
1、仿真用非阻塞赋值
2、仿真用阻塞赋值
总结
前言
网上很多人介绍verilog语法中的阻塞赋值和非阻塞赋值几乎都是基于设计module介绍的，很少从testbench仿真module介绍。笔者在仿真的时候，尤记得老师说过仿真时用=和<=没区别，但其实区别很大，如果仿真时不加以区分，单独仿真小模块对但将小模块加入整个工程仿真不对的BUG就可能是仿真用错了赋值。本文将以一个具体的实例介绍testbench中的阻塞赋值和非阻塞赋值。
提示：以下是本篇文章正文内容。
一、简介
在FPGA设计中，Verilog HDL中的阻塞赋值（Blocking Assignment）和非阻塞赋值（Non-blocking Assignment）是两种不同的赋值方式，它们的行为和用途有显著区别，直接影响电路的时序逻辑和组合逻辑的实现。
1. 阻塞赋值（=）
语法：变量 = 表达式;
执行方式：
立即执行，赋值语句在当前仿真时间步中按顺序执行，后面的语句必须等待该赋值完成才能继续。
类似于软件编程中的“顺序执行”。
用途：
主要用于组合逻辑设计（如always @(*)块）。
不适用于时序逻辑（可能导致仿真与硬件行为不一致）。
示例：
always @(*) begina = b; // 阻塞赋值c = a; // c的值会立即更新为b的值
end执行后，c直接等于b（因为a = b先完成）。
2. 非阻塞赋值（<=）
语法：变量 <= 表达式;
执行方式：
延迟执行，所有非阻塞赋值在当前仿真时间步结束时同时更新。
赋值操作不会阻塞后续语句的执行。
用途：
主要用于时序逻辑设计（如always @(posedge clk)块）。
避免竞争条件，确保寄存器行为正确。
示例：
always @(posedge clk) begina <= b; // 非阻塞赋值c <= a; // c获取的是a的旧值（更新前）
end在时钟上升沿，a和c的更新是并行的：c得到的是a的旧值（非阻塞赋值的典型特征）。
二、设计实例
设计模块代码如下，完成的是a+b*c的一个功能，假设操作延时都只有一个CLK，所以输入a进来打拍了一次。
module a_add_bmulc(input clk,input [7:0] a,input [3:0] b,input [3:0] c,output reg [8:0] result);reg [7:0] a_delay;
always @(posedge clk)
begina_delay<=a;
endreg [7:0] mul_result;
always @(posedge clk)
beginmul_result<=b*c;
endalways @(posedge clk)
beginresult<=a_delay+mul_result;
endendmodule三、仿真实例
1、仿真用非阻塞赋值
仿真时笔者首先使用非阻塞赋值。
initial
begin#(PERIOD*6) a<=1;b<=2;c<=3;#(PERIOD) a<=4;b<=5;c<=6;#(PERIOD) a<=0;b<=0;c<=0;#(PERIOD*10)$finish;

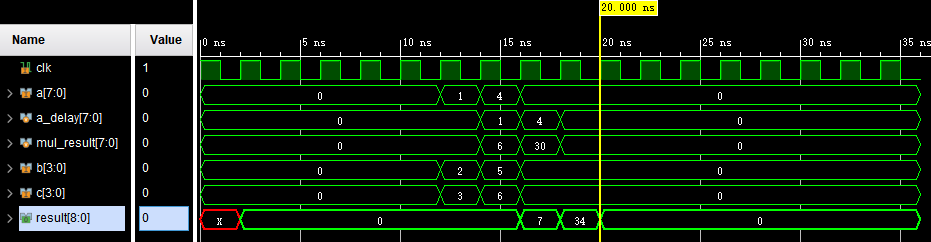

end仿真结果如下：
和预期相符合，a,b,c同时输入，先计算b*c，a进来先延迟了1个时钟周期，b*c的结果相对于输入b和c也有一个时钟周期的延时，result相对于输入a,b,c有2个时钟周期的延时。
2、仿真用阻塞赋值
接下来仿真时笔者再改为阻塞赋值。
initial
begin#(PERIOD*6) a=1;b=2;c=3;#(PERIOD) a=4;b=5;c=6;#(PERIOD) a=0;b=0;c=0;#(PERIOD*10)$finish;
end仿真结果如下：
和预期不符，a_delay直接和a相等了，并没有延迟一个时钟周期，同样的，b*c的结果也没有延迟一个时钟周期，这和电路根本对应不上，但结果result却是对的。
本文举的例子只是作为一个小模块来说明，实际工程远大于这个模块，如果仿真时不注意区分阻塞赋值和非阻塞赋值，就很有可能产生意想不到的错误噢。结论就是仿真时也尽量使用非阻塞赋值。
总结
以上就是今天要记录的全部内容，本文介绍了FPGA仿真中阻塞赋值和非阻塞赋值的区别。
