STM32G4 电机外设篇（四）DAC输出电流波形 + CAN通讯

一、STM32G4 电机外设篇（四）DAC输出电流波形 + CAN通讯

1 DAC输出电流波形

• 电机控制环路主要涉及的外设功能包含高级定时器TIM1的发波，OPAMP 及 ADC 准确的采样三相电流，并在三相电流过流时及时封波，避免损坏硬件
• 本文将会使用STM32G4内部 TIM1ADCCOMP DAC级联使用

1.1 STM32CubeMX配置和Keil代码

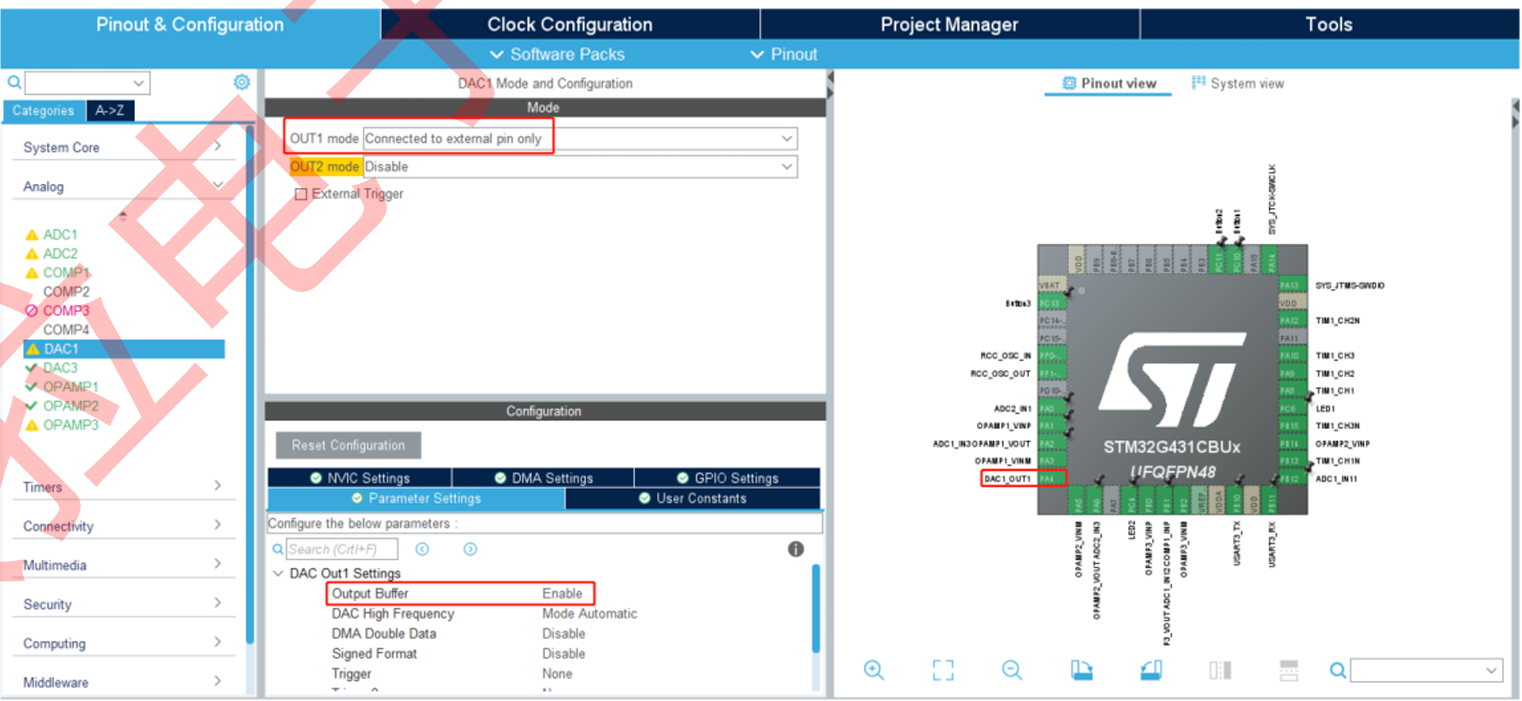

• 配置 DAC1_CH1 为输出模式，只连接外部 Pin，配置外部 Pin为 PA4，使能
  buffer 模式
  * 点击生成代码
• 在Keil修改代码如下

/* USER CODE BEGIN PV */ 中增加
uint32_t DAC_wave[100] = { 0x0800, 0x0881, 0x0901, 0x0980, 0x09FD, 0x0A79, 0x0AF2, 0x0B68, 0x0BDA, 0x0C49,0x0CB3, 0x0D19, 0x0D79, 0x0DD4, 0x0E29, 0x0E78, 0x0EC0, 0x0F02, 0x0F3C, 0x0F6F,0x0F9B, 0x0FBF, 0x0FDB, 0x0FEF, 0x0FFB, 0x0FFF, 0x0FFB, 0x0FEF, 0x0FDB, 0x0FBF,0x0F9B, 0x0F6F, 0x0F3C, 0x0F02, 0x0EC0, 0x0E78, 0x0E29, 0x0DD4, 0x0D79, 0x0D19,0x0CB3, 0x0C49, 0x0BDA, 0x0B68, 0x0AF2, 0x0A79, 0x09FD, 0x0980, 0x0901, 0x0881,0x0800, 0x077F, 0x06FF, 0x0680, 0x0603, 0x0587, 0x050E, 0x0498, 0x0426, 0x03B7,0x034D, 0x02E7, 0x0287, 0x022C, 0x01D7, 0x0188, 0x0140, 0x00FE, 0x00C4, 0x0091,0x0065, 0x0041, 0x0025, 0x0011, 0x0005, 0x0001, 0x0005, 0x0011, 0x0025, 0x0041,0x0065, 0x0091, 0x00C4, 0x00FE, 0x0140, 0x0188, 0x01D7, 0x022C, 0x0287, 0x02E7,0x034D, 0x03B7, 0x0426, 0x0498, 0x050E, 0x0587, 0x0603, 0x0680, 0x06FF, 0x077F
};/* Initialize all configured peripherals */ 中增加，来启动DAC1通道1
HAL_DAC_Start(&hdac1, DAC_CHANNEL_1);//中断处理函数中增加，来输出DAC的波形
i++;
if(i>=100)
{i = 0;
}
HAL_DAC_SetValue(&hdac1, DAC_CHANNEL_1, DAC_ALIGN_12B_R, DAC_wave[i]);

• 编译并下载程序

1.2 实验现象

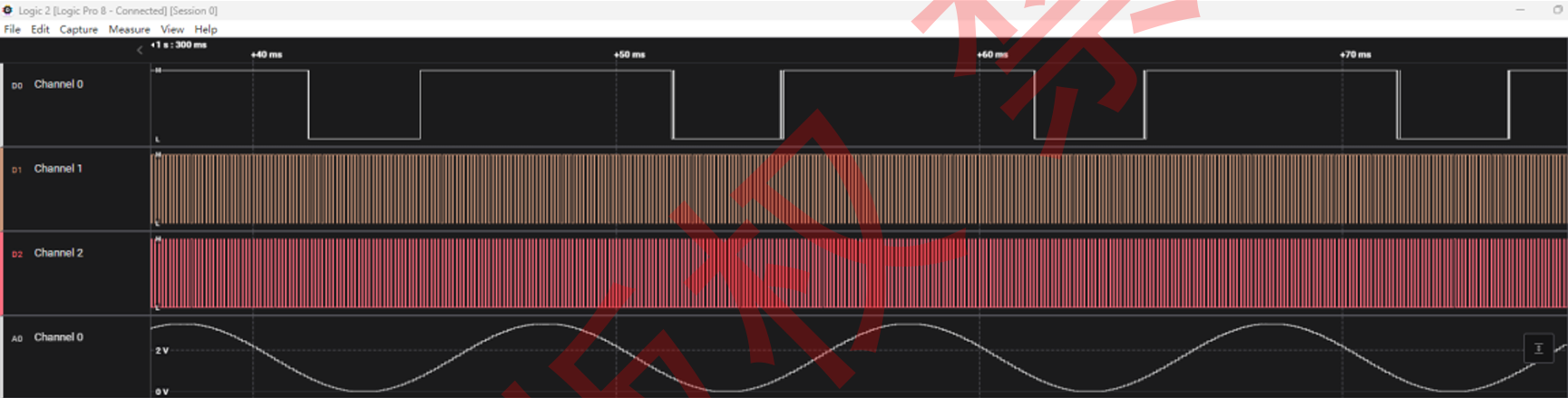

使用逻辑分析仪或者示波器链接逻辑分析仪，查看上传波形

2 CAN/CANFD通讯

• 本章介绍使用STM32CUBEMX建立CAN通讯，由于CAN通讯自身的特点，在电机控制的场景中使用非常常见，了解CAN通讯非常有必要

2.1 STM32CubeMX配置和Keil代码

• 首先配置cubeMx程序，在上一章的基础上使能CAN外设

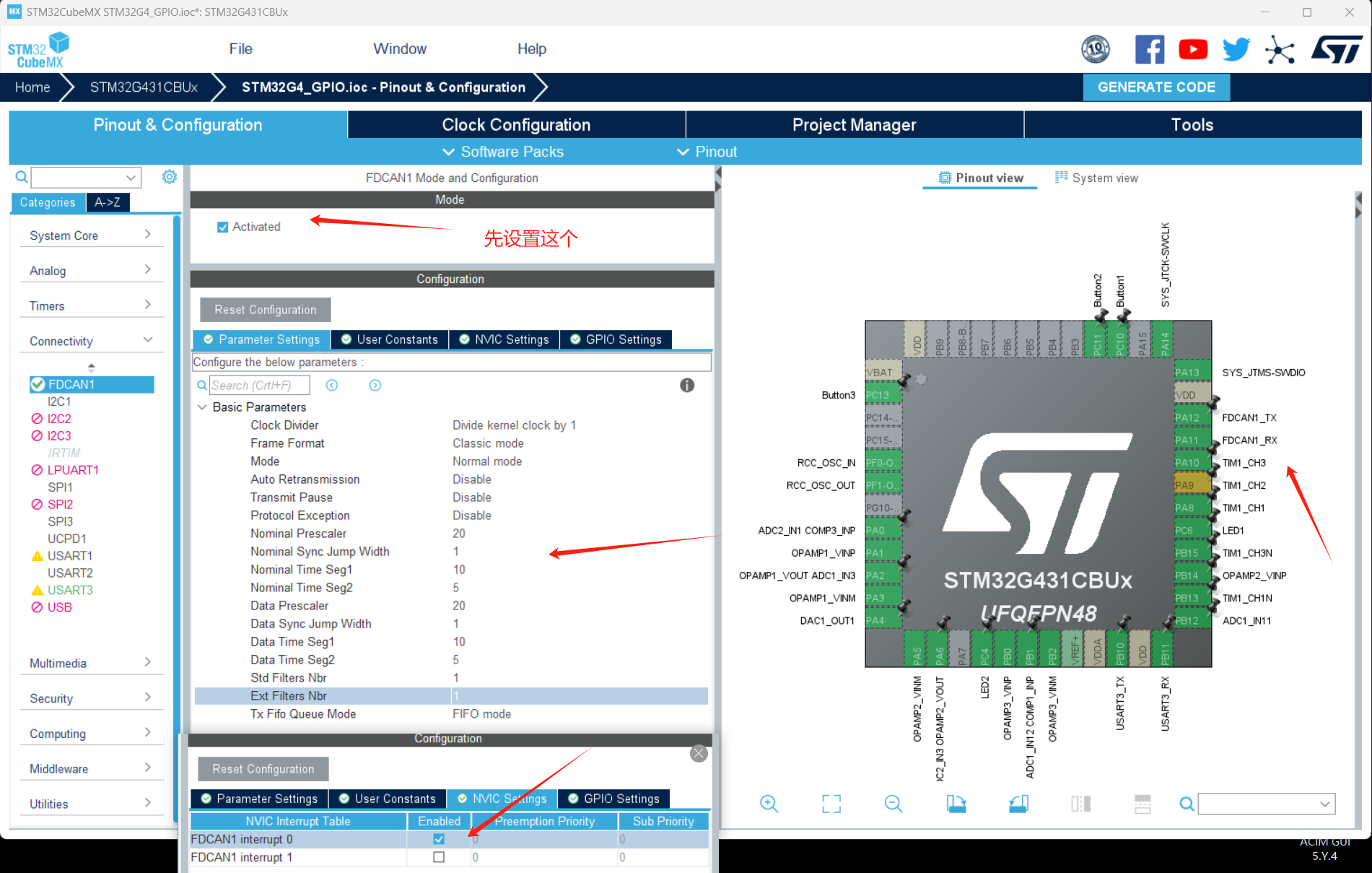

• 配置仲裁段和数据段的分频系数跳转位宽，使能FIFO模式
• 波特率：500k = 160M/20/(1+10+5)
• 使能中断，生成代码
• 打开Keil，main函数中的部分代码的修改如下

1. 定义RX和TX数据以及中间变量
/* USER CODE BEGIN PV */
//CAN收发
FDCAN_RxHeaderTypeDef RxHeader;
FDCAN_TxHeaderTypeDef TxHeader;
uint8_t RxData[8] = {NULL};
uint8_t TxData[8] = {NULL};
float CANtemp[1];2. 声明函数
/* USER CODE BEGIN PFP */
void FDCAN2_Config(void);
/* USER CODE END PFP */3. 配置RX和TX数据帧类型，RX接受的ID范围，TX的ID和和数据长度等参数
/* USER CODE BEGIN 4 */
void FDCAN2_Config(void)
{FDCAN_FilterTypeDef sFilterConfig;HAL_FDCAN_ActivateNotification(&hfdcan1, FDCAN_IT_RX_FIFO0_NEW_MESSAGE, 0);sFilterConfig.IdType = FDCAN_EXTENDED_ID;sFilterConfig.FilterIndex = 0;sFilterConfig.FilterType = FDCAN_FILTER_RANGE;sFilterConfig.FilterConfig = FDCAN_FILTER_TO_RXFIFO0;sFilterConfig.FilterID1 = 0x00000000;sFilterConfig.FilterID2 = 0x01ffffff;HAL_FDCAN_ConfigFilter(&hfdcan1, &sFilterConfig);TxHeader.Identifier = 0x1B;TxHeader.IdType = FDCAN_EXTENDED_ID;TxHeader.TxFrameType = FDCAN_DATA_FRAME;TxHeader.DataLength = FDCAN_DLC_BYTES_8;TxHeader.ErrorStateIndicator = FDCAN_ESI_ACTIVE;TxHeader.BitRateSwitch = FDCAN_BRS_OFF;TxHeader.FDFormat = FDCAN_CLASSIC_CAN;TxHeader.TxEventFifoControl= FDCAN_NO_TX_EVENTS;TxHeader.MessageMarker = 0x52;HAL_FDCAN_Start(&hfdcan1);
}4. 在while循环中将VDC电压上传至上位机
/* USER CODE BEGIN WHILE */
while(1)
{HAL_ADC_Start(&hadc1);HAL_ADC_Start(&hadc2);temp[3] = HAL_ADC_GetValue(&hadc1);temp[3] = temp[3] * 3.3f/4096*26;temp[4] = HAL_ADC_GetValue(&hadc2);temp[4] = temp[4] * 3.3f/4096*26;CANtemp[0] = temp[4];memcpy(TxData,(uint8_t*)&CANtemp, sizeof(CANtemp));HAL_FDCAN_AddMessageToTxFifoQ(&hfdcan1, &TxHeader, TxData);HAL_Delay(10);
}
/* USER CODE END WHILE */5. 在it.c文件中，在FDCAN中断里面，接收上位机发送的数据
/* USER CODE BEGIN EV */
extern FDCAN_HandleTypeDef hfdcanl;
extern FDCAN_RxHeaderTypeDef RxHeader;
extern uint8_t RxData[8];
/* USER CODE END EV */void FDCAN1_IT0_IRQHandler(void)
{/* USER CODE BEGIN FDCAN1_IT0_IRQn 0 *//* USER CODE END FDCAN1_IT0_IRQn 0 */HAL_FDCAN_IRQHandler(&hfdcan1);/* USER CODE BEGIN FDCAN1_IT0_IRQn 1 */HAL_FDCAN_GetRxMessage(&hfdcan1, FDCAN_RX_FIFO0, &RxHeader, RxData);/* USER CODE END FDCAN1_IT0_IRQn 1 */
}

• 编译并下载代码

2.2 实验现象

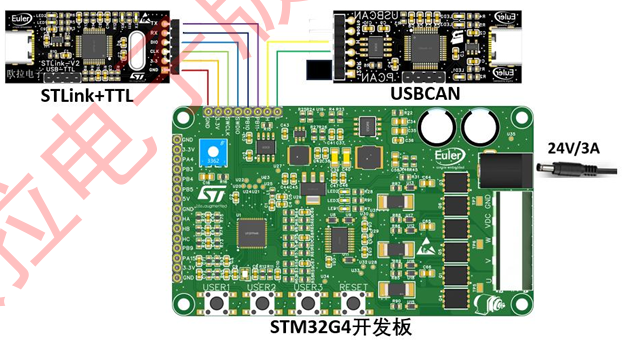

• 接线图

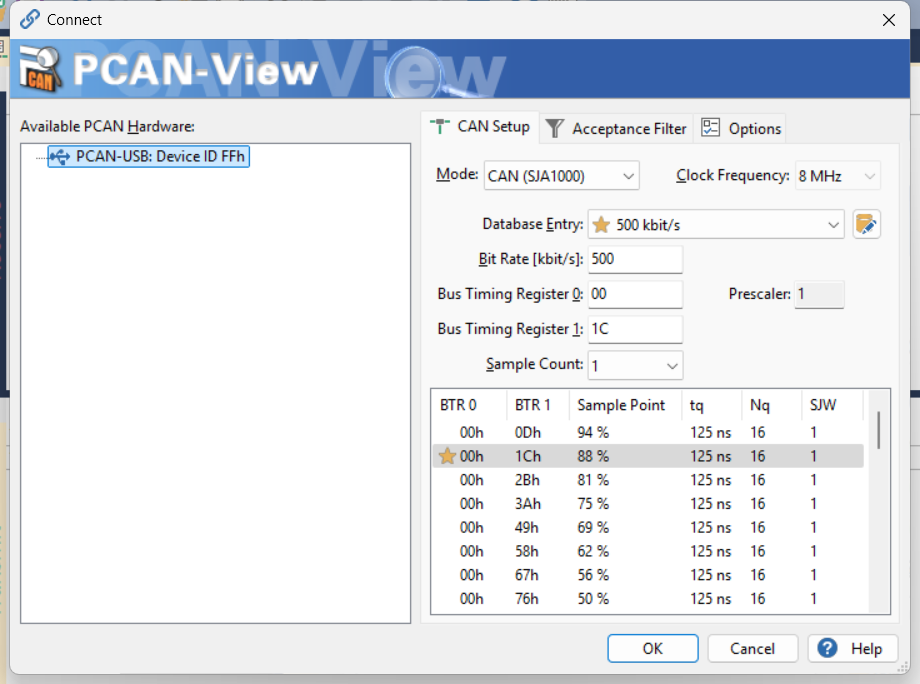

• 打开PCAN上位机，选择500k波特率，点击OK

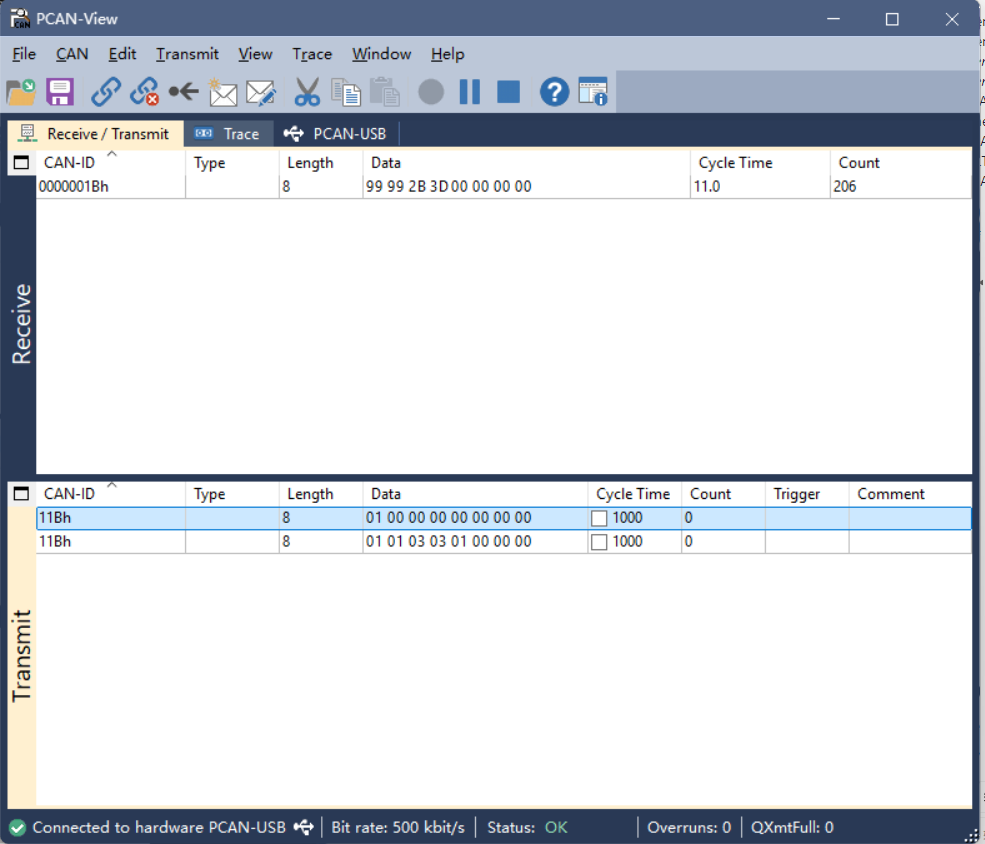

• 可以看到接受的数据帧ID与MCU中设置一样，上传的VDC电压实时刷新


• 点击下发数据，可以在Keil的Debug中查看接受的数据


附学习参考网址

1. STM32G4 FOC开发实战

欢迎大家有问题评论交流 (* ^ ω ^)
