ESP8266远程控制：实现网络通信与设备控制
概述：
最近一直在弄esp8266的网络通信，但是一直都还没搞懂到底esp8266可不可以通过连接一个网络过后，在很远的地方使用网络将其关掉在网上找了两个教程都有程序，都跑通了
第一个
第二个找不到了，但是程序有CSDN上放文件好像你们取不了，三连私聊找我取也可以
下面是获取资料的途径和开发工具的途径： https://docs.ai-thinker.com/esp8266

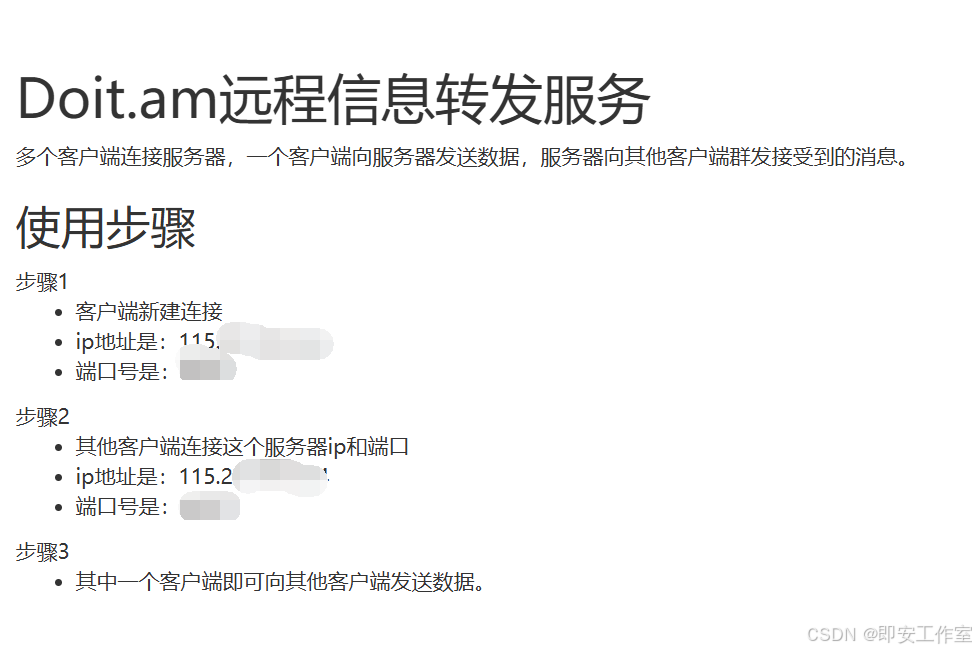

https://docs.ai-thinker.com/tools有一篇文章提到：http://tcp.doit.am/
这个网站，你们可以打开看看，有一个网址是115开头的，这个IP地址的意思是你在给你esp8266写入AT指令时写入服务器的IP地址，也就是说，写入后，你的esp8266就连上的公用的IP只不过和别人使用的通道可能不同（还必须连一个网络才可以），然后你的手机端就可以通过输入信息到这个IP和通道就可以让esp8266接收信息了
ESP8266远程控制：实现网络通信与设备控制
一、背景与目标
在物联网项目中，远程控制设备是一个常见的需求。ESP8266作为一种低功耗、高性能的WiFi模块，被广泛应用于各种远程控制场景。本文将探讨如何通过ESP8266实现远程控制功能，特别是如何在连接到网络后，通过网络指令远程关闭设备。
二、实现远程控制的方案
（一）硬件与网络基础
ESP8266模块通过WiFi连接到网络，可以接收来自网络的指令来控制设备。为了实现远程控制，需要以下硬件和网络基础：
- ESP8266模块：用于连接WiFi网络并接收控制指令。
- 稳定的WiFi网络：ESP8266需要连接到一个可访问互联网的WiFi网络。
- 云平台或服务器：用于转发控制指令到ESP8266模块。
（二）云平台的选择
在实现远程控制时，选择一个可靠的云平台至关重要。云平台的作用是作为中间人，转发手机或电脑发送的指令到ESP8266模块。Doit.am远程信息转发服务是一个不错的选择，它提供了简单的使用步骤和稳定的转发服务。
（三）编程实现
1. 连接到WiFi网络
首先，需要让ESP8266连接到一个WiFi网络。这可以通过发送AT指令AT+CWJAP来实现，指定WiFi的名称和密码。
char c[]="AT+CWJAP=\"WIFI名称\",\"WIFI密码\"";
esp8266_send_cmd1((u8 *)c);
2. 建立TCP连接
连接到WiFi后，需要建立一个TCP连接到云平台提供的服务器。使用AT+CIPSTART命令来建立连接，指定服务器的IP地址和端口号。
char e[]="AT+CIPSTART=0,\"TCP\",\"IP地址\",端口号";
esp8266_send_cmd1((u8 *)e);
3. 接收与处理控制指令
一旦TCP连接建立，ESP8266就可以接收来自云平台转发的控制指令。通过串口接收中断服务函数，可以实时接收并处理这些指令。
void USART3_IRQHandler(void)
{u8 res;if(USART_GetITStatus(USART3, USART_IT_RXNE) != RESET)//接收到数据{res =USART_ReceiveData(USART3);if(res != 'A') //以‘A’为结束位，收到‘A’表示一次接收消息完成{if((USART3_RX_STA&(1<<15))==0)//接收完的一批数据,还没有被处理,则不再接收其他数据{USART3_RX_BUF[USART3_RX_STA++]=res; //记录接收到的值}else{USART3_RX_STA|=1<<15; //没有收到结束符‘A’，收到的字节数>=0x80,强制标记接收完成}}else{USART3_RX_STA|=1<<15; //接收消息完成}}
}
在主函数中，根据接收到的指令控制设备。例如，收到"on"指令时打开LED，收到"off"指令时关闭LED。
int main(void)
{USART_Config();delay_init();LED_Init();usart3_init(115200);esp8266_start_trans();printf("初始化完成\n");USART3_RX_STA=0;while(1){if(USART3_RX_STA&0x8000) //如果消息接收完成，则处理{if(strstr((const char*)USART3_RX_BUF,"on")) //这里是看接收到的消息中有没有自己设置的命令“on”{GPIO_ResetBits(GPIOC,GPIO_Pin_13);}if(strstr((const char*)USART3_RX_BUF,"off")){GPIO_SetBits(GPIOC,GPIO_Pin_13);}USART3_RX_STA=0; //消息处理完成，开始重新接收memset(USART3_RX_BUF,0,600); //将接收区清0}}
}
（四）开发工具与资源
为了方便开发，可以使用以下工具和资源：
- SDK一体化开发环境：支持ESP32和ESP8266的开发，可以从安信可科技获取。
- 烧录工具：用于烧录WiFi固件，可以从安信可科技下载。
- 串口调试助手：用于调试串口通信，可以从安信可科技获取。
三、测试与验证
（一）测试环境搭建
- 连接ESP8266到WiFi网络：确保ESP8266能够成功连接到指定的WiFi网络。
- 建立TCP连接：使用云平台提供的IP地址和端口号，建立TCP连接。
- 发送控制指令：通过手机或电脑端的网络调试助手，发送控制指令到ESP8266。
（二）测试结果

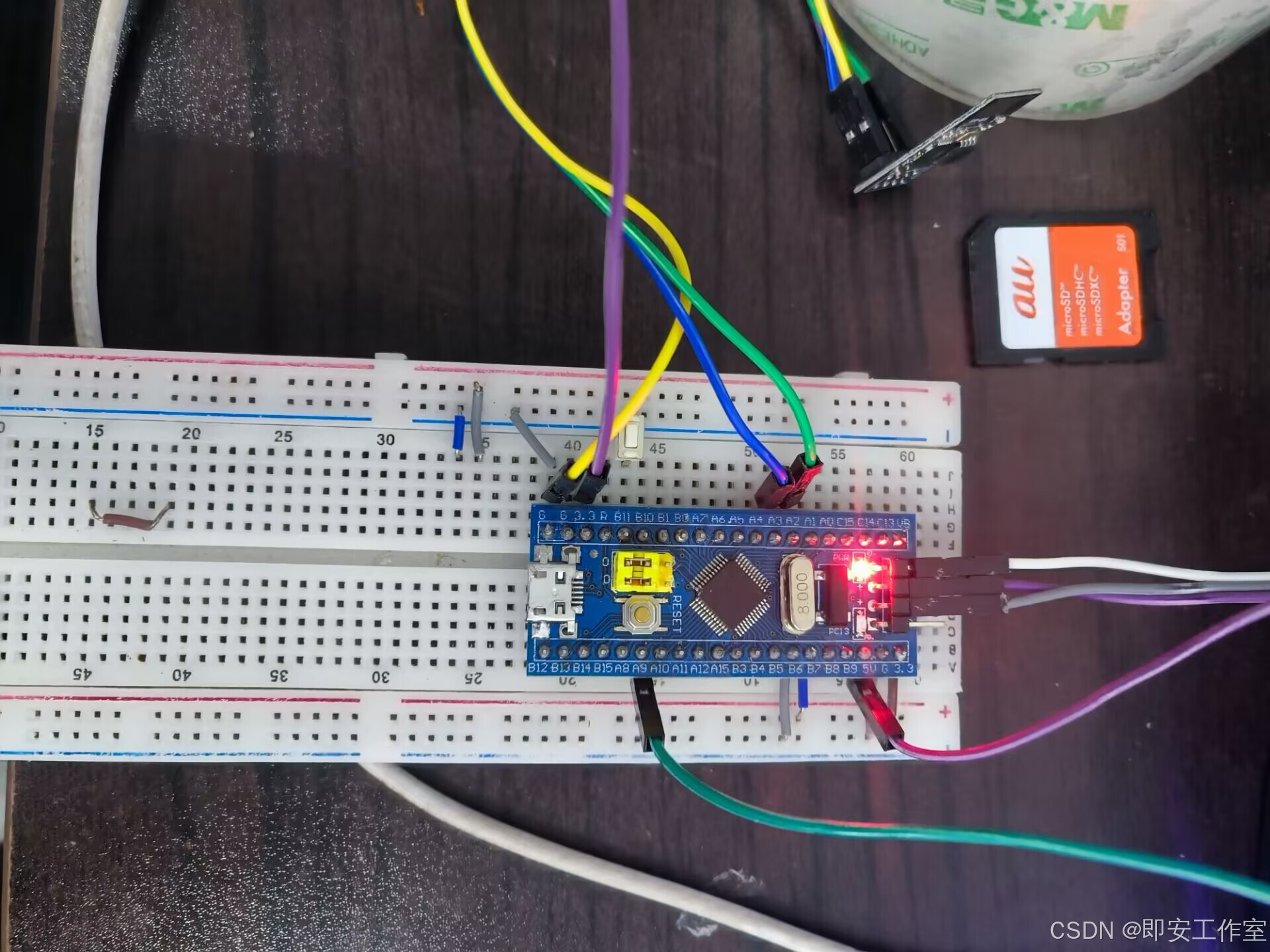

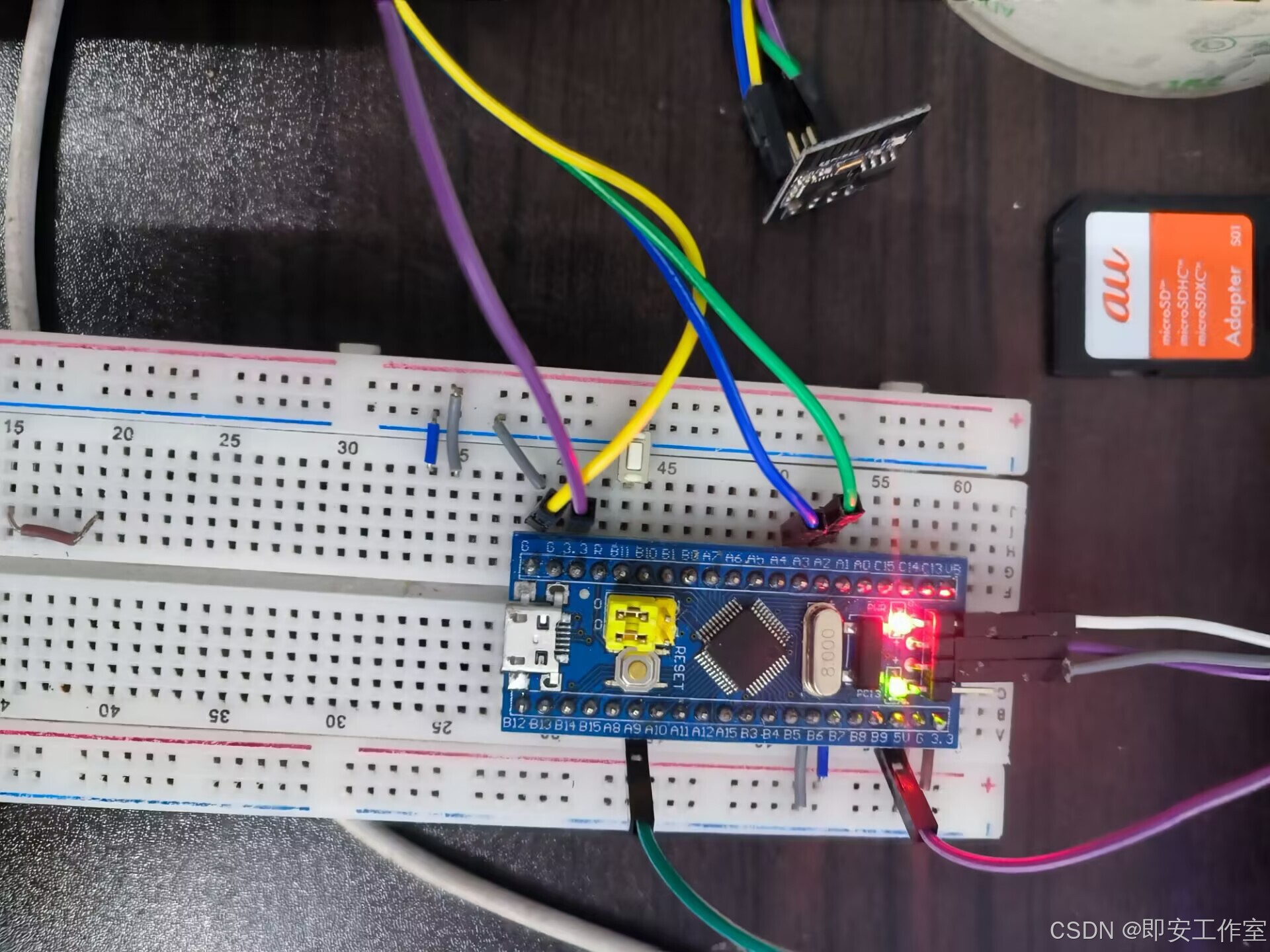

通过测试，验证了ESP8266模块可以成功连接到WiFi网络，并通过云平台接收来自手机或电脑的控制指令。当发送"on"指令时，LED灯亮起；发送"off"指令时，LED灯熄灭。
如果需要手机端或者电脑端网络调试软件的可以三连支持一下，私信我获取
使用ESP8266模块连接到一个特定的TCP服务器，这个服务器是由http://tcp.doit.am/提供的远程信息转发服务。
使用AT+CIPSTART命令用于建立一个TCP或UDP连接。
AT+CIPSTART=<id>,"<type>","<ip_addr>",<port>
使用这个特定的IP和端口可以确保您的ESP8266模块能够连接到这个公共服务器，并与其他客户端进行通信。
如果你想要用APP或者网页来控制你的esp8266,你需要创建一个自己的IP
这是我自己做的一个网页
如果需要这个网页可以私信我获取
通过这个网页向esp8266发送请求对IO口进行控制拉高或者拉低
四、总结与展望
本文介绍了如何使用ESP8266模块实现远程控制功能。通过连接到WiFi网络和云平台，ESP8266可以接收来自网络的控制指令，并根据指令控制设备。未来，可以进一步优化控制逻辑，增加更多的控制功能，如温度监控、湿度监控等，以满足更多的应用场景需求。
如果您需要获取相关代码或进一步的帮助，可以通过私信联系我。
