AC220V整流滤波电路Multisim仿真

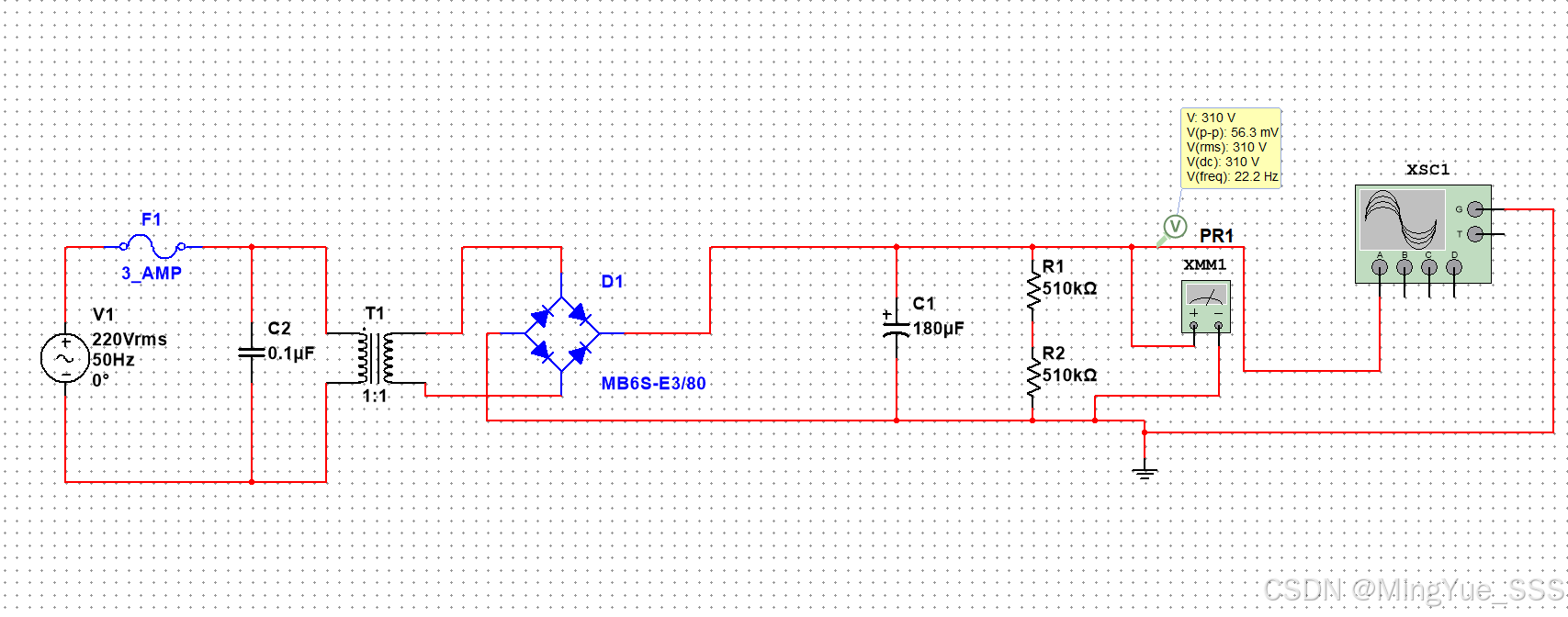

一、仿真电路：

二、遇到的问题

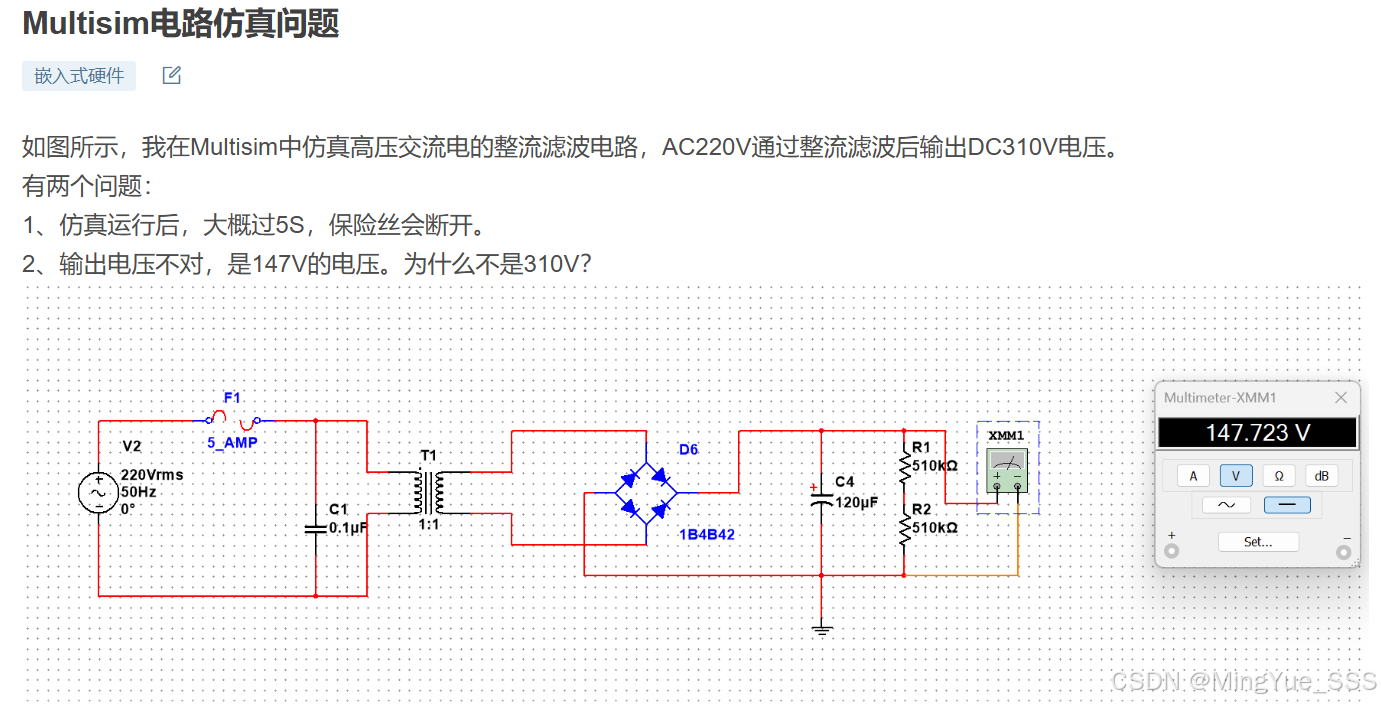

1、仿真运行保险丝会熔断，然后输出电压不对。

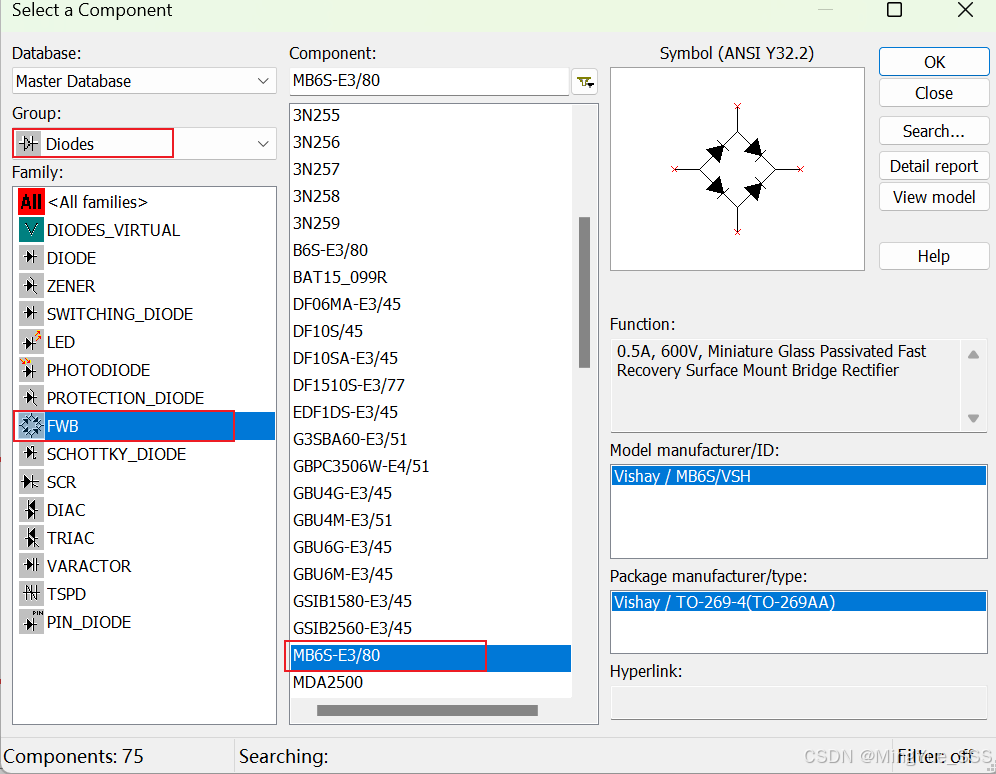

解：这里可能是整流桥的模型不对，更换了一个新的模型，仿真就可以正常运行了。

2、整流桥的电流方向和问题

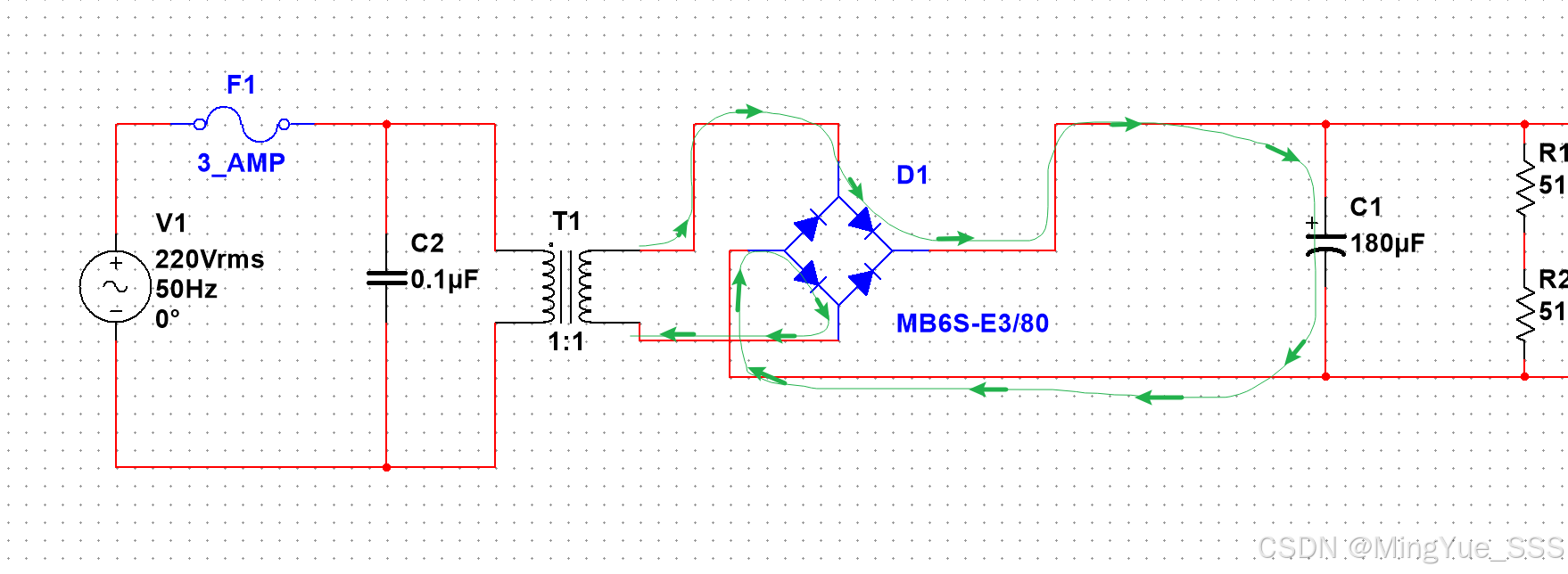

正半周：

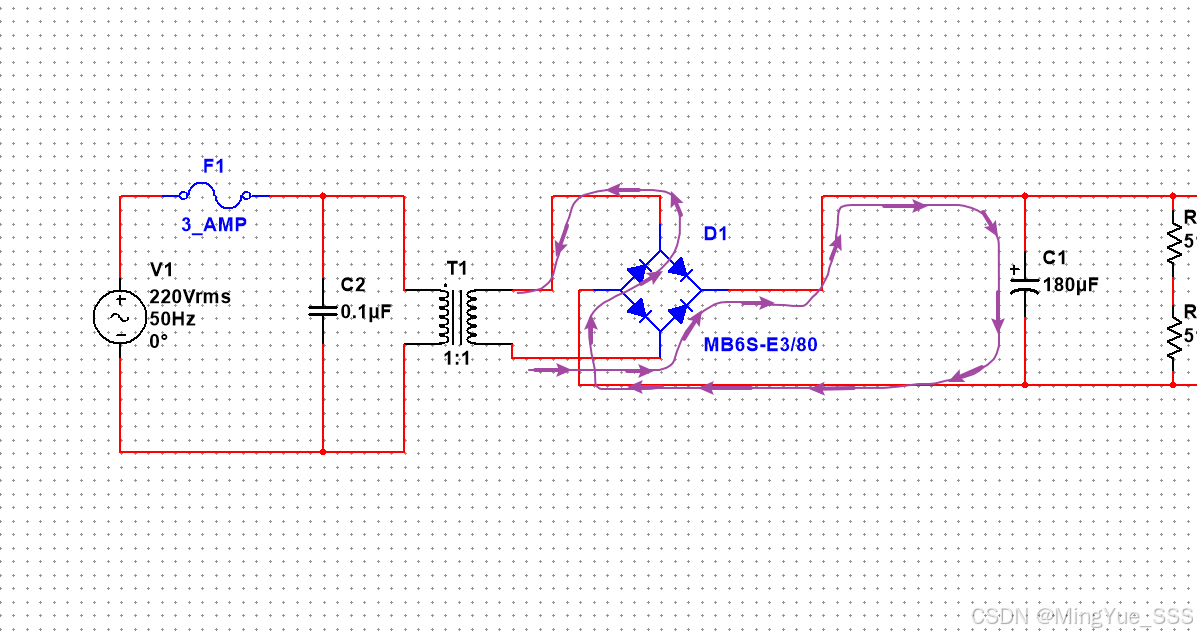

负半周：

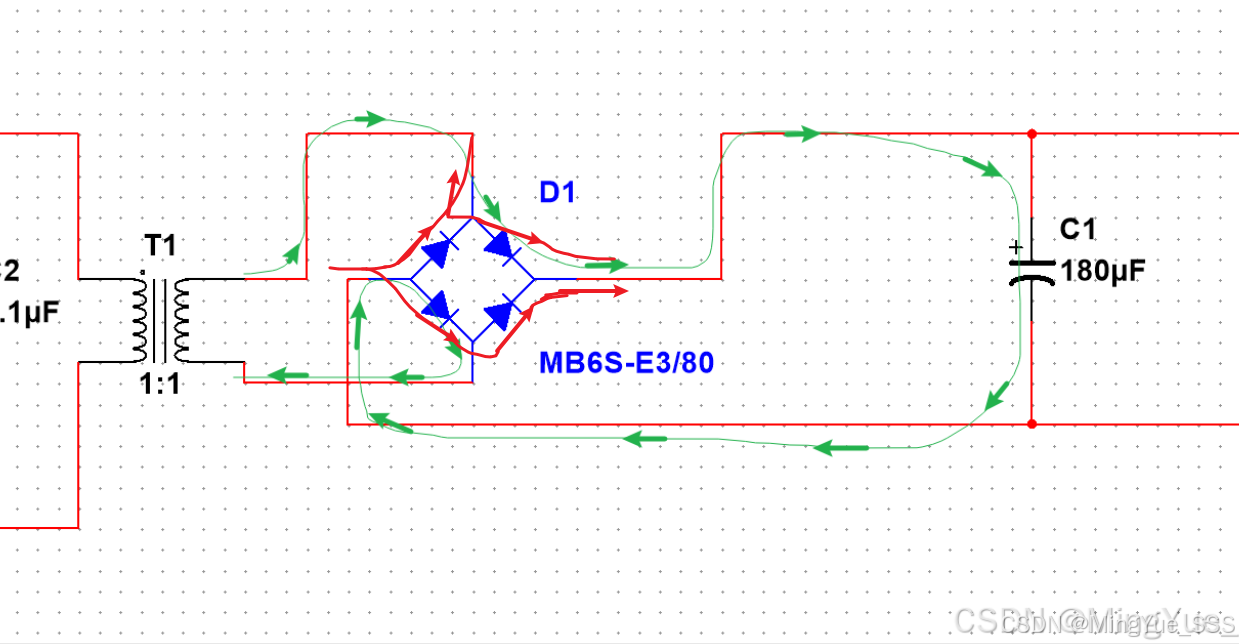

问题：当电流流过电容后再次来到整流桥的时候，这时候还有其他的方向可以走，为什么没走？

比如下面的路径，不是也可以走吗？

解：根据二极管的单向导通特性，确实可以这么看，但是，电流的特性是从高电位流向低电位的，所以这些路径也是截止的。

3、仿真元器件的位置

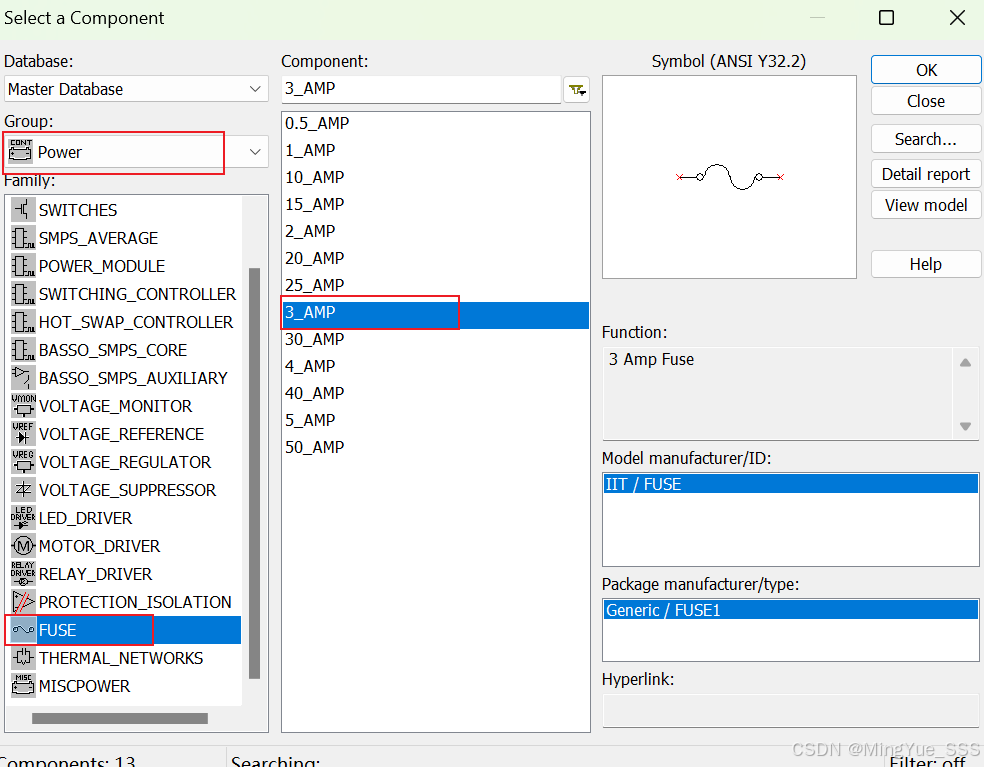

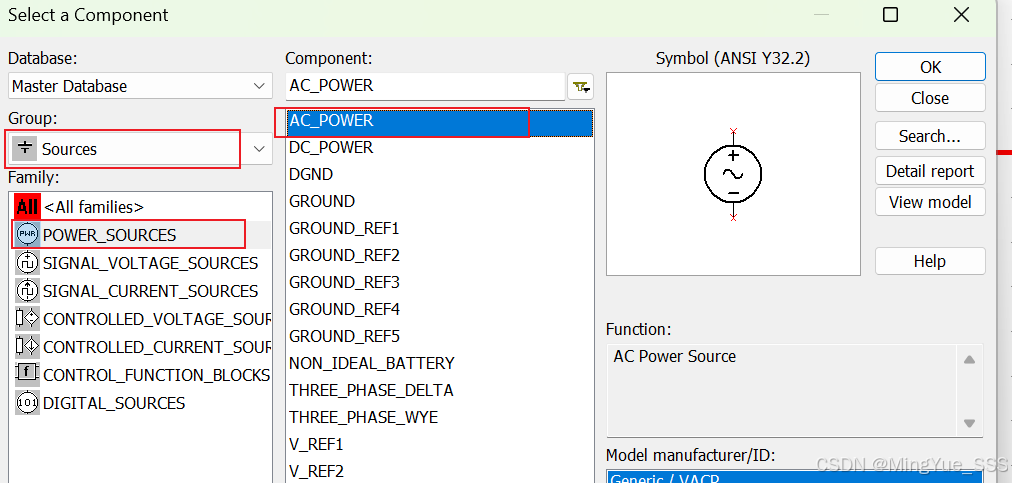

高压AC电源、保险丝、共模电感、整流桥、

4、一个很重要的感悟

在学习电路仿真的过程中，会遇到很多的问题。

甚至你的电路没问题，最后运行也会出问题。

原因跟仿真的模型相关，模型有问题，仿真也会出错。
