TCP通信与MQTT协议的关系

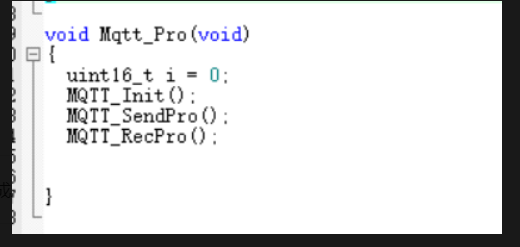

1. MQTT 处理核心（Mqtt_Pro）

void Mqtt_Pro(void) {

    MQTT_Init();       // 初始化MQTT协议栈（连接参数、缓冲区等）

    MQTT_SendPro();    // 处理MQTT发送（封装消息，调用TCP发送）

    MQTT_RecPro();     // 处理MQTT接收（解析TCP接收的数据，提取MQTT消息）

}

作用：作为 MQTT 协议的总控函数，协调初始化、发送和接收流程，与 TCP 层通过 MQTT_SendPro 和 MQTT_RecPro 交互。

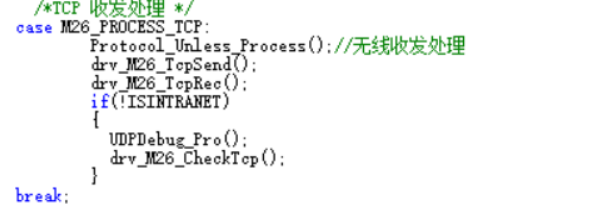

2.TCP 收发处理（M26_PROCESS_TCP 状态）

case M26_PROCESS_TCP:

    drv_M26_TcpSend();  // TCP发送：将MQTT封装的数据包通过模块发送

    drv_M26_TcpRec();   // TCP接收：读取模块接收的TCP数据，供MQTT解析

    // （状态检查与重连逻辑，确保TCP连接稳定）

break;

TCP 发送（drv_M26_TcpSend）：

输入：MQTT 层生成的数据包（如 PUBLISH 消息，包含主题、载荷）。

处理：通过 AT 指令（如 AT+CIPSEND）将数据发送到 TCP 连接，实现网络层传输。

示例：MQTT 发送 PUBLISH 消息时，调用此函数将字节流发送到服务器。

TCP 接收（drv_M26_TcpRec）：

输出：填充 MqttState.Recbuf（MQTT 接收缓冲区），设置 NewRecDataFlag（新数据标志）。

处理：过滤 AT 指令响应头（如 +QIURC: "recv"），提取纯 MQTT 数据包（如 CONNACK、PUBACK），供 MQTT_RecPro 解析。

3. 协议分层交互

MQTT → TCP（发送）：

封装：MQTT_SendPro 按 MQTT 协议构建消息（如 CONNECT 的固定头、可变头、载荷）。

传输：调用 drv_M26_TcpSend，将 MQTT 数据包作为 TCP 字节流发送（底层通过模块的 TCP 通道）。

TCP → MQTT（接收）：

接收：drv_M26_TcpRec 读取模块数据（TCP 字节流），存入 MqttState.Recbuf。

解析：MQTT_RecPro 按 MQTT 协议解析（提取消息类型、剩余长度、载荷等），处理业务逻辑（如连接确认、参数下发）。

4. 代码协作示例（PUBLISH 流程）

MQTT 封装：

MQTT_SendPro() 构建 PUBLISH 消息（主题 sensor/temp，载荷 25.5），格式为：

0x30（固定头，PUBLISH，QoS0） + 剩余长度（计算主题 + 载荷长度） + 主题长度（2 字节） + 主题 + 载荷。

TCP 发送：

drv_M26_TcpSend() 将上述字节流通过 AT 指令发送到 MQTT 服务器的 TCP 连接（如端口 1883）。

TCP 接收（服务器响应 PUBACK，QoS1 时）：

drv_M26_TcpRec() 接收服务器返回的 TCP 数据（PUBACK 消息），存入 MqttState.Recbuf。

MQTT 解析：

MQTT_RecPro() 解析 PUBACK，确认消息已接收（更新状态机，标记发送成功）。

5. 总结

TCP 是传输载体：提供可靠的字节流传输，屏蔽网络硬件细节（如 GPRS 模块的 AT 指令交互）。

MQTT 是应用协议：在 TCP 之上定义消息格式（主题、QoS）和交互规则（如 CONNECT/PUBLISH/PUBACK），实现物联网设备的高效通信。

代码协作：通过函数调用链（MQTT 封装→TCP 发送，TCP 接收→MQTT 解析）实现两层协议的协同，确保数据从应用层（MQTT）到网络层（TCP）的无缝传输，适用于嵌入式设备的远程通信（如传感器数据上报、远程配置下发）。

这种分层设计使代码模块化，便于维护（如更换 TCP 模块时，只需修改 drv_M26_Tcp* 函数，不影响 MQTT 逻辑），是物联网设备网络通信的典型实现。
