数据仓库分层 4 层模型是什么？

news 来源：原创 2025/5/30 6:55:14

企业每天都在产生和收集海量数据。然而，面对这些数据，许多企业却陷入了困境：如何高效管理、处理和分析这些数据？如何从数据中提取有价值的信息来支持业务决策？这些问题困扰着众多数据分析师和 IT 管理者。

在众多架构模式中，“数据仓库分层 4 层模型”因其清晰的结构和高效的数据处理能力，成为解决数据治理难题的有效方案。

本文将深入探讨数据仓库分层 4 层模型的核心概念、架构设计和实施步骤，并结合 StarRocks 的优化实践，为您提供一套完整的数据仓库建设指南。

一、数据仓库分层 4 层模型：基础概念解析

1. 分层目的与价值

数据仓库分层架构的设计并非偶然，而是基于多年数据管理实践的经验总结。分层设计的核心目的在于解决数据处理过程中的复杂性和灵活性问题。

首先，分层可以提升数据的复用性，避免重复开发和维护；其次，合理的分层能够降低数据冗余，减少存储成本；最后，分层设计能够优化查询性能，为不同类型的分析需求提供定制化的数据视图。

在实际应用中，分层架构使得数据处理流程更加清晰，责任划分更加明确，有助于团队协作和系统维护。通过将复杂的数据处理任务分解为多个相对独立的层次，每一层都专注于特定的功能，从而提高了整个系统的可维护性和可扩展性。总的来说，分层设计是数据仓库架构中不可或缺的关键要素，它为企业数据管理提供了一个结构化的框架。

2. 四层模型定义

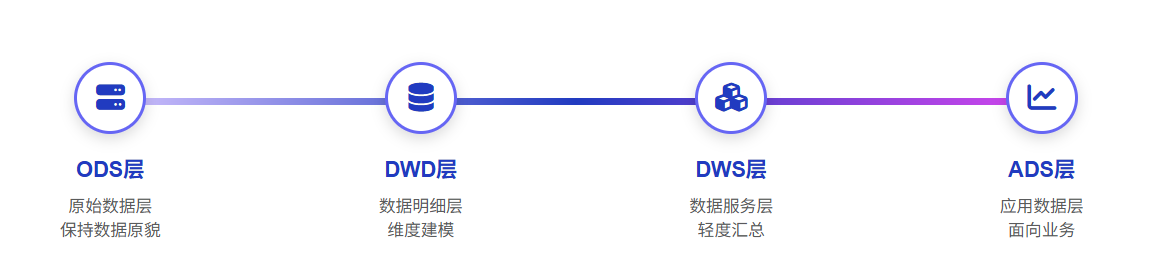

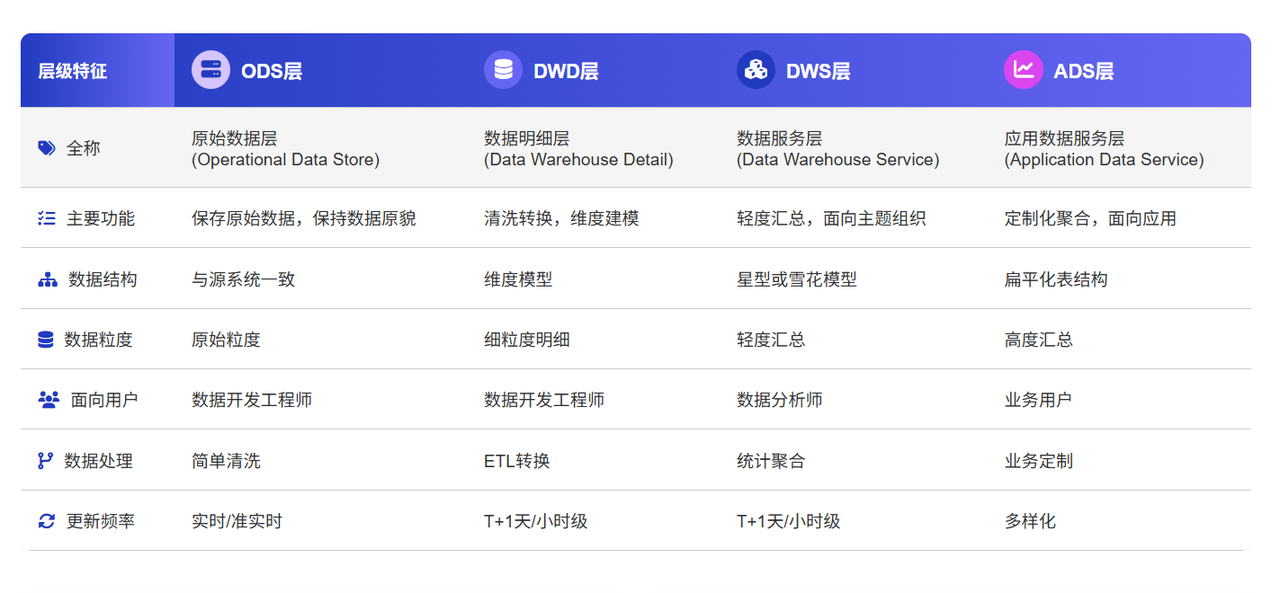

数据仓库分层 4 层模型是一种被广泛采用的架构设计，它将数据仓库划分为四个功能明确的层次：ODS 层、DWD 层、DWS 层和 ADS 层。每一层都有其特定的职责和处理逻辑，共同构成了一个完整的数据处理流程。

ODS 层（操作数据存储）

ODS 层是数据仓库的入口，负责原始数据的接入与临时存储。这一层的主要特点是：

数据完整性：保留原始数据的全貌，不做或少做数据转换
历史记录：通常保留一定时间段内的历史数据
数据源多样性：支持从多种异构系统中提取数据，包括关系数据库、日志文件、API 接口等

ODS 层的设计理念是“存储优先，处理其次”，目的是确保数据的完整性和真实性，为后续的数据处理提供可靠的基础。

DWD 层（明细数据层）

DWD 层是对 ODS 层数据进行清洗、标准化与业务建模的层次。这一层的主要工作包括：

数据清洗：去除脏数据、处理缺失值、纠正异常值
数据标准化：统一数据格式、编码规范和命名规则
业务建模：根据业务需求构建数据模型，如星型模型或雪花模型

DWD 层的核心价值在于提供干净、规范的明细数据，这些数据既可以直接用于细粒度的分析，也可以作为后续聚合分析的基础。

DWS 层（汇总数据层）

DWS 层是面向主题的聚合与预计算层，主要特点包括：

主题导向：围绕业务主题（如用户、商品、订单）组织数据
聚合计算：对明细数据进行汇总、统计和计算
多维分析：支持从不同维度对数据进行切片和钻取

DWS 层通过预先计算和汇总，大大提高了查询效率，特别适合于需要频繁访问聚合数据的场景，如报表生成和趋势分析。

ADS 层（应用数据层）

ADS 层是数据仓库的输出层，直接面向业务应用和最终用户。这一层的特点是：

场景驱动：根据具体的业务场景定制数据服务
高性能：优化查询性能，支持高并发访问
易用性：提供友好的接口和格式，便于应用集成

ADS 层是数据价值实现的关键环节，它将经过处理和分析的数据转化为可直接应用于业务决策的信息产品。

通过这四层的有机组合，数据仓库能够实现从原始数据采集到最终业务应用的全流程管理，为企业提供全面、准确、及时的数据支持。这种分层模型不仅简化了复杂的数据处理流程，还提高了数据管理的效率和质量，是现代数据仓库设计的主流方案。

二、分层架构的深度剖析

1. ODS 层设计，高效数据接入

ODS 层作为数据仓库的入口，其设计直接影响着整个数据处理流程的效率和质量。一个优秀的 ODS 层设计应当具备以下特点：

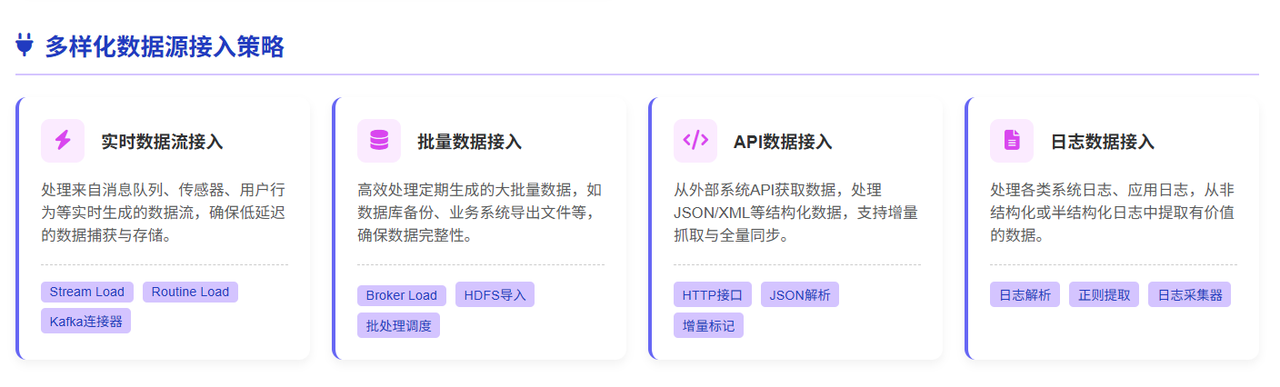

支持多样化数据源接入

现代企业的数据来源日益多元化，ODS 层需要能够处理各种类型的数据源：实时数据流、批量数据、API 数据、日志数据。

在 StarRocks 环境中，可以利用其强大的数据导入功能，支持多种导入方式，如 Stream Load、Broker Load、Routine Load 等，满足不同场景下的数据接入需求，详见数据导入文档。

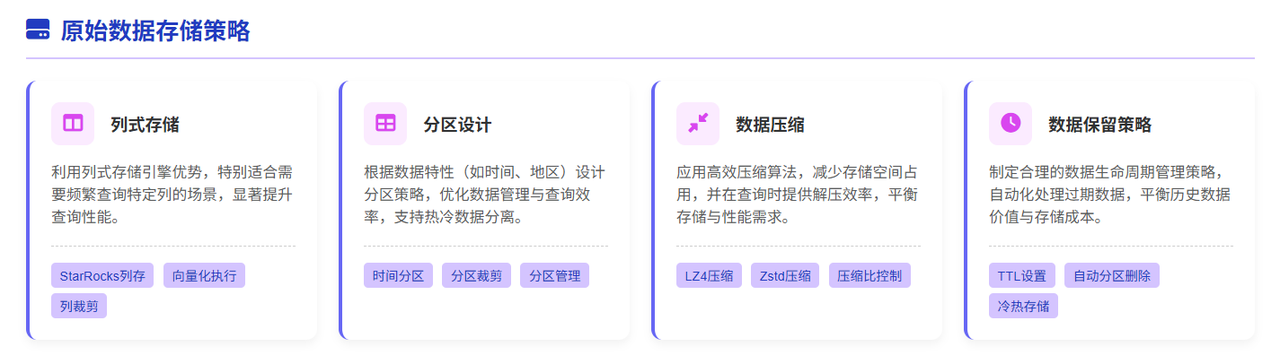

原始数据存储策略

ODS 层的存储策略应当平衡数据完整性和系统性能：列式存储、分区设计、数据压缩、数据保留策略。

StarRocks 的列式存储引擎在处理 ODS 层数据时表现出色，特别是对于需要频繁查询特定列的场景，能够显著提升查询性能。

数据质量控制

虽然 ODS 层主要职责是原始数据的接入和存储，但基本的数据质量控制仍然必不可少：数据完整性检查、格式验证、异常数据处理、数据加载监控。

通过在 ODS 层实施基本的数据质量控制，可以避免将明显错误的数据传递到后续处理环节，提高整个数据处理流程的效率和可靠性。

2. DWD 层的标准化实践

DWD 层是数据仓库中至关重要的一环，它承担着将原始数据转化为标准化、可用于分析的数据集的重任。在 DWD 层的设计和实施中，有几个关键方面需要特别关注。

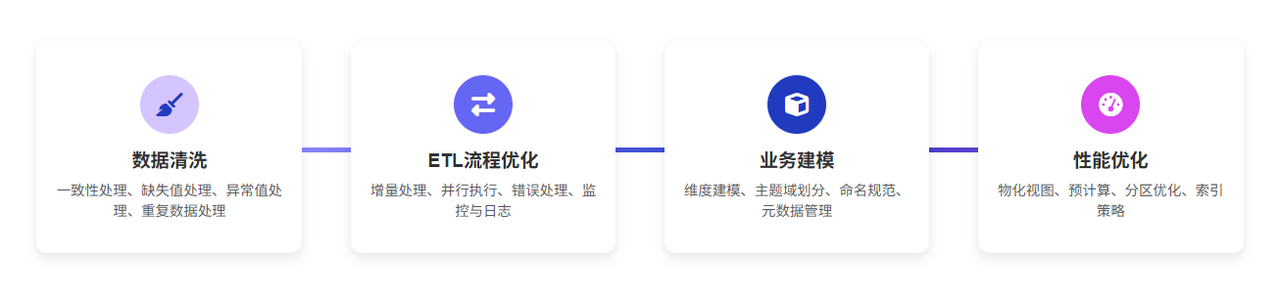

数据清洗规则与 ETL 流程优化

数据清洗是 DWD 层的核心工作，它直接影响数据质量和后续分析的准确性：数据一致性处理、缺失值处理、异常值处理、重复数据处理。

在 ETL 流程优化方面，可以采取以下策略：

增量处理：只处理新增或变更的数据，减少计算资源消耗
并行处理：将大型 ETL 任务分解为可并行执行的子任务，提高处理效率
错误处理机制：建立健全的错误处理和恢复机制，确保 ETL 过程的稳定性
监控与日志：实施全面的监控和日志记录，便于问题排查和性能优化

业务建模与数据标准化

DWD 层的另一个重要任务是根据业务需求进行数据建模：维度建模、主题域划分、命名规范、元数据管理。

StarRocks 物化视图介绍加速复杂 Join 操作

在 DWD 层处理过程中，复杂的 Join 操作往往是性能瓶颈。StarRocks 提供的物化视图功能可以有效解决这一问题：

预计算 Join 结果：通过物化视图预先计算和存储常用 Join 操作的结果
自动查询重写：StarRocks 能够自动识别可以使用物化视图的查询，无需修改原始 SQL
增量更新：物化视图支持增量更新，确保数据的及时性
存储优化：物化视图可以采用不同的排序键和分区策略，进一步优化查询性能

以电商订单分析为例，可以创建一个包含订单、用户和商品信息的物化视图，预先关联这三个表的常用字段。这样，在分析订单数据时，就不需要每次都执行昂贵的 Join 操作，大大提高了查询效率。

通过精心设计的数据清洗规则、优化的 ETL 流程、合理的业务建模和先进的技术手段（如 StarRocks 物化视图），可以构建一个高质量、高性能的 DWD 层，为后续的数据分析和应用提供可靠的数据基础。

3. DWS 层的预计算与性能优化

DWS 层作为数据仓库的汇总层，其核心任务是对明细数据进行聚合和预计算，为上层应用提供高效的数据访问。DWS 层的设计和优化直接影响着数据仓库的查询性能和用户体验。

聚合模型与 Bitmap 索引的高效应用

DWS 层的聚合模型设计需要平衡查询性能和存储成本：多粒度聚合、时间维度聚合、关键维度组合、增量计算。

在 StarRocks 环境中，Bitmap 索引是提升聚合查询性能的有力工具：

高效过滤：Bitmap 索引对于等值查询和 IN 条件的过滤效率极高
低存储开销：相比传统 B 树索引，Bitmap 索引的存储开销更小
快速聚合：结合 Bitmap 索引和列式存储，可以显著加速 COUNT DISTINCT 等聚合操作
多列组合：支持多列组合索引，优化复杂查询条件

例如，在电商场景中，可以为用户 ID、商品类别、订单状态等高基数、低重复的列创建 Bitmap 索引，大幅提升按这些维度进行分组和过滤的查询性能。

预计算策略与增量更新机制

DWS 层的预计算策略需要考虑数据更新频率和查询模式：热点数据识别、计算调度优化、资源隔离、结果缓存。

增量更新机制是确保预计算数据及时性的关键：

变更数据捕获：通过 CDC（Change Data Capture）技术捕获源数据的变更
增量计算模型：设计支持增量计算的聚合算法，避免全量重计算
状态管理：维护预计算任务的状态和进度，支持失败恢复
数据一致性：确保增量更新过程中的数据一致性，避免部分更新导致的数据不一致

通过合理的预计算策略和高效的增量更新机制，DWS 层能够在保证数据及时性的同时，提供卓越的查询性能，满足各类分析和报表需求。

4. ADS 层的灵活服务能力

ADS 层作为数据仓库的应用数据服务层，直接面向最终用户和业务应用，其设计目标是提供灵活、高效、易用的数据服务。一个优秀的 ADS 层应当能够满足多样化的业务需求，支持各类分析工具和应用场景。

多样化的数据服务接口

ADS 层需要提供丰富的接口，支持不同类型的数据消费方式：SQL 接口、API 接口、数据导出、消息推送。

在 StarRocks 环境中，可以利用其丰富的接口能力，构建多样化的数据服务：JDBC/ODBC 连接、HTTP 接口、Kafka 集成、Spark/Flink 连接器。

BI 工具集成与可视化展现

ADS 层需要与主流 BI 工具良好集成，提供直观的数据可视化能力：Tableau、FineBI、PowerBI 连接、自定义仪表板。

通过与 BI 工具的深度集成，ADS 层能够将复杂的数据分析结果转化为直观、易懂的可视化展示，帮助业务用户快速理解数据并做出决策，详见 StarRocks 快速开始及 BI 工具兼容性。
