Chapter.1 AXI4总线协议
作者：齐花Guyc(CAUC)
一、总线介绍
AXI4总线
AXI4总线就像是SoC内部的“高速公路”，负责在不同硬件模块之间高效传输数据。

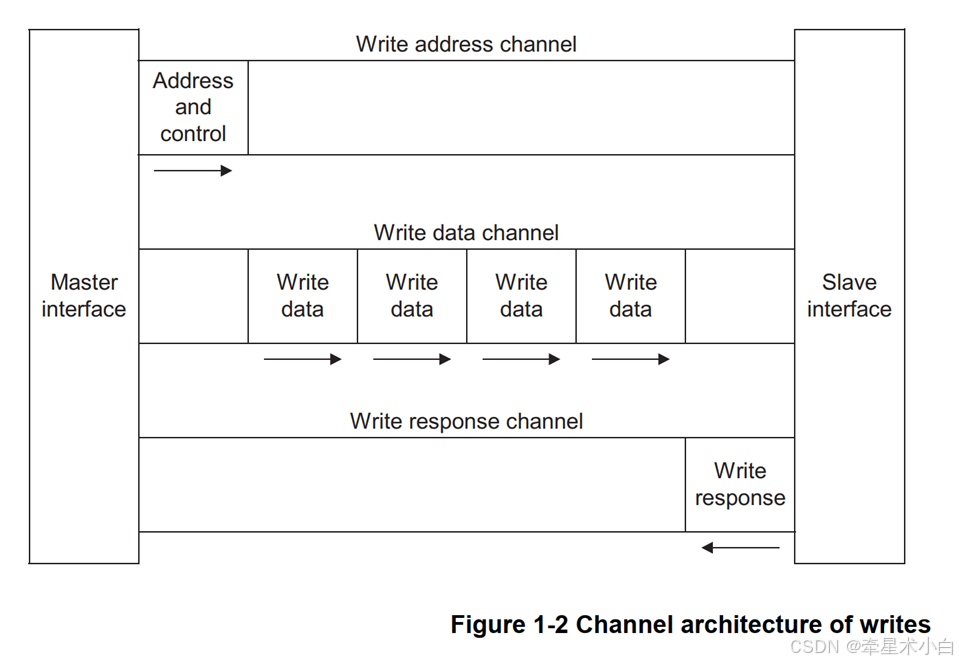

AXI4协议通过 5个独立通道 传输数据和控制信号，每个通道都有自己的信号线，互不干扰。
-
写地址通道（Write Address Channel, AW）
主设备（Master）告诉从设备（Slave）要写入数据的地址和相关信息（如突发长度、数据大小等）。
信号：
AWVALID：主设备表示写地址有效。
AWREADY：从设备表示准备好接收写地址。
AWADDR：写操作的目标地址。
AWLEN：突发长度（0表示1次传输，1表示2次，依次类推，最多255）。
AWSIZE：每次传输的字节数（如2表示4字节）。
AWBURST：突发类型（固定、递增、环绕）。 -
写数据通道（Write Data Channel, W）
主设备通过这个通道将数据发送到从设备。
信号：
WVALID：主设备表示写数据有效。
WREADY：从设备表示准备好接收数据。
WDATA：写数据内容。
WSTRB：字节选通信号，指示哪些字节有效。
WLAST：表示当前数据是突发传输的最后一个。 -
写响应通道（Write Response Channel, B）
从设备告诉主设备写操作是否成功。
信号：
BVALID：从设备表示写响应有效。
BREADY：主设备表示准备好接收响应。
BRESP：响应状态（如OKAY、ERROR）。 -

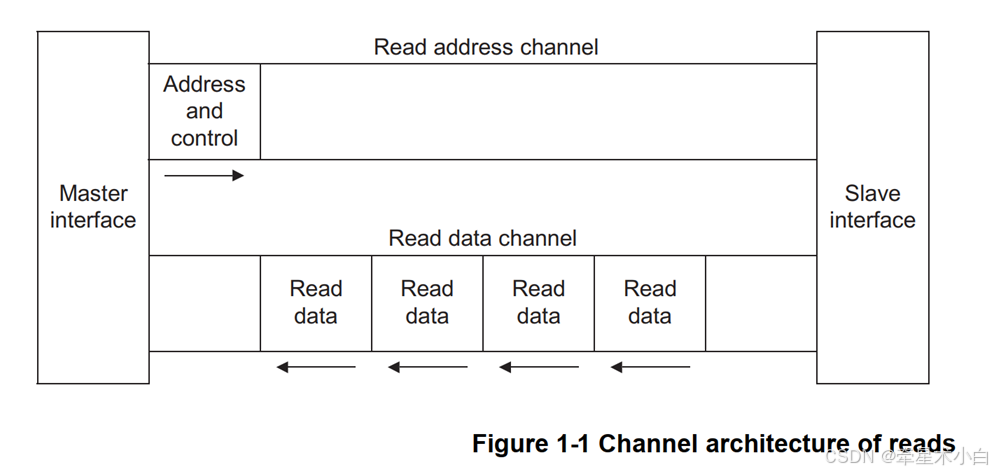

读地址通道（Read Address Channel, AR）
主设备告诉从设备要读取数据的地址和相关信息。
信号：
ARVALID：主设备表示读地址有效。
ARREADY：从设备表示准备好接收读地址。
ARADDR、 ARLEN、 ARSIZE、 ARBURST：类似写地址通道。 -
读数据通道（Read Data Channel, R）
从设备将读取的数据返回给主设备。
信号：
RVALID：从设备表示读数据有效。
RREADY：主设备表示准备好接收数据。
RDATA：读数据内容。
RRESP：响应状态。
RLAST：表示当前数据是突发传输的最后一个。
AXI4总线时序

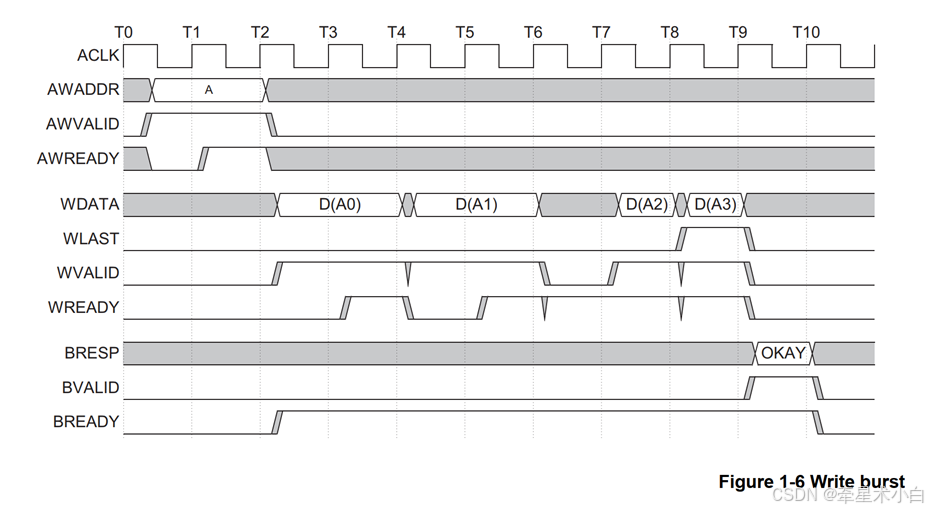

1.AXI4写操作时序
突发写操作（burst write），一次写操作传输4个数据 [D(A0)、D(A1)、D(A2)、D(A3)]
AXI4写操作使用3个通道：
- 写地址通道(AW)：AWADDR、AWVALID、AWREADY
- 写数据通道(W)：WDATA、WLAST、WVALID、WREADY
- 写响应通道(B)：BRESP、BVALID、BREADY
2.时序图信号解读
时钟（ACLK）
ACLK 是一个周期性的时钟信号，从T0到T10，每周期一个上升沿，用于同步所有信号。
写地址通道（AW）
AWADDR：在T1到T2，主设备（Master）设置写地址为 A，表示目标地址。地址信号在 AWVALID 有效期间保持不变。
AWVALID：在T1，主设备将 AWVALID 置高，表示写地址有效。一直保持高电平直到T2，因为地址传输完成。
AWREADY：在T2，从设备（Slave）将 AWREADY 置高，表示准备好接收地址。
握手：在T2的时钟上升沿，AWVALID 和 AWREADY 同时为高，地址传输完成。
握手机制：
VALID：由发送端（主设备或从设备）置高，表示数据或地址有效。
READY：由接收端置高，表示准备好接收数据或地址。
数据传输只有在 VALID 和 READY 同时为高 时才会发生。
写数据通道（W）
WDATA：从T3到T8，主设备依次发送4个数据：D(A0)、D(A1)、D(A2)、D(A3)。每个数据在一个时钟周期内传输。
WLAST：在T8，发送最后一个数据 D(A3) 时，主设备将 WLAST 置高，表示这是突发传输的最后一个数据。
WVALID：从T3到T8，主设备将 WVALID 置高，表示数据有效。每次数据传输都需要 WVALID 和 WREADY 同时为高。
WREADY：从T3到T4，从设备将 WREADY 置高，表示准备好接收数据。但在T5，WREADY 变低，表示从设备暂时未准备好（可能是处理延迟）。在T6到T8，WREADY 再次变高，继续接收数据。
握手：在T3、T4、T6、T7、T8的时钟上升沿，WVALID 和 WREADY 同时为高，数据传输完成。
写响应通道（B）
BRESP：在T9，从设备设置响应状态为 OKAY，表示写操作成功。
BVALID：在T9，从设备将 BVALID 置高，表示响应有效。
BREADY：在T2到T9，主设备将 BREADY 置高，表示准备好接收响应。
握手：在T9的时钟上升沿，BVALID 和 BREADY 同时为高，响应传输完成。
写操作流程
- 写地址传输（T1-T2）：
主设备发送地址 A（通过 AWADDR），并通过 AWVALID 和 AWREADY 握手完成地址传输。 - 写数据传输（T3-T8）：
主设备发送4个数据 D(A0) 到 D(A3)。
数据传输在T3、T4、T6、T7、T8完成（因为T5时 WREADY 为低，数据传输暂停了一个周期）。
在最后一个数据 D(A3) 时，WLAST 置高，表示突发传输结束。 - 写响应（T9）：
从设备返回 OKAY 响应，表示写操作成功。
通过 BVALID 和 BREADY 握手完成响应传输。

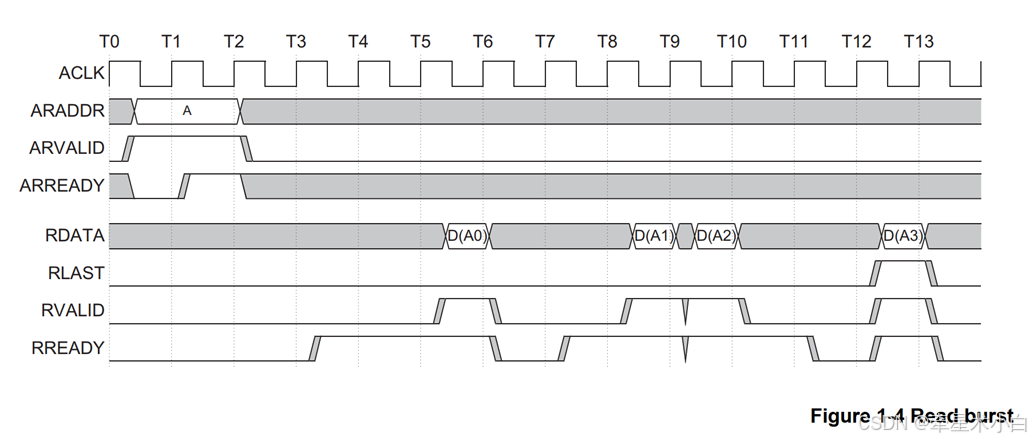

2.AXI4读操作时序
突发读操作（burst length=4），主设备（Master）请求4个连续的数据。
AXI4读操作使用2个通道：
读地址通道（AR）：ARADDR、ARVALID、ARREADY
读数据通道（R）：RDATA、RLAST、RVALID、RREADY
2.时序图信号解读
时钟（ACLK）
ACLK 是一个周期性的时钟信号，从T0到T13，每周期一个上升沿，用于同步所有信号。
读地址通道（AR）
ARADDR：在T1到T2，主设备设置读地址为 A，表示起始读取地址。地址信号在 ARVALID 有效期间保持不变。
ARVALID：在T1，主设备将 ARVALID 置高，表示读地址有效。一直保持高电平直到T2，因为地址传输完成。
ARREADY：在T2，从设备将 ARREADY 置高，表示准备好接收读地址。
握手：在T2的时钟上升沿，ARVALID 和 ARREADY 同时为高，地址传输完成。
读数据通道（R）
RDATA：从T6到T13，从设备依次返回4个数据：D(A0)、D(A1)、D(A2)、D(A3)。每个数据在一个时钟周期内传输。
RLAST：在T13，发送最后一个数据 D(A3) 时，从设备将 RLAST 置高，表示这是突发传输的最后一个数据。
RVALID：从T6到T13，从设备将 RVALID 置高，表示数据有效。每次数据传输都需要 RVALID 和 RREADY 同时为高。
RREADY：从T4到T6，主设备将 RREADY 置高，表示准备好接收数据。在T7，RREADY 变低，表示主设备暂时未准备好（可能是处理延迟）。在T8到T11，RREADY 再次变高，继续接收数据。在T12，RREADY 变低。在T13，RREADY 再次变高。
握手：RVALID 和 RREADY 同时为高，数据传输完成。
读操作流程
- 读地址传输（T1-T2）：
主设备发送地址 A（通过 ARADDR），并通过 ARVALID 和 ARREADY 握手完成地址传输。 - 读数据传输（T4-T13）：
从设备在T6到T13返回4个数据 D(A0) 到 D(A3)。
数据传输在T6、T9、T10、T13完成。
在最后一个数据 D(A3) 时，RLAST 置高，表示突发传输结束。
