第一节 51单片机概述

news 来源：原创 2025/5/30 15:23:25

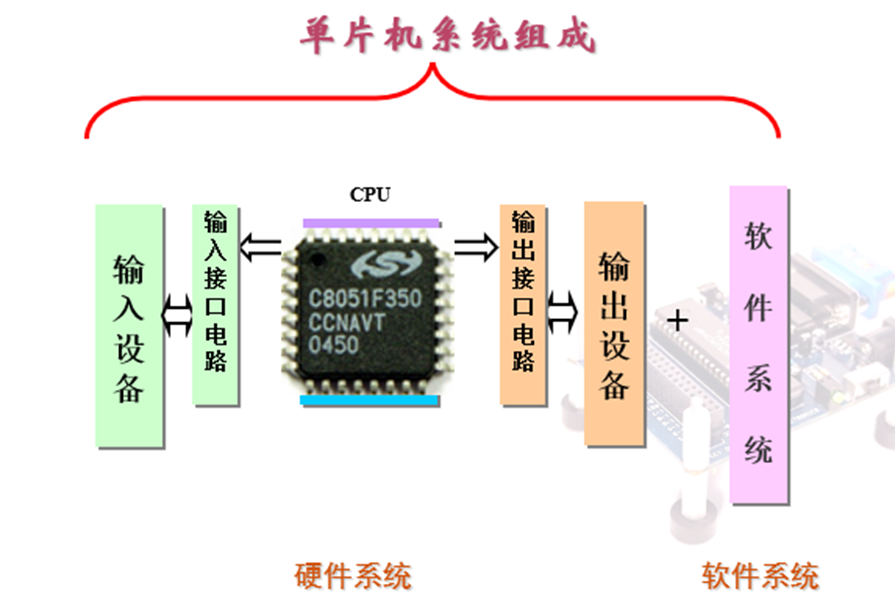

一、单片机系统组成

（一）、单片机硬件系统

（二）单片机的软件系统

二、STC89C52单片机

（1）、基本信息

（2）、命名规则

（3）、单片机内部结构图

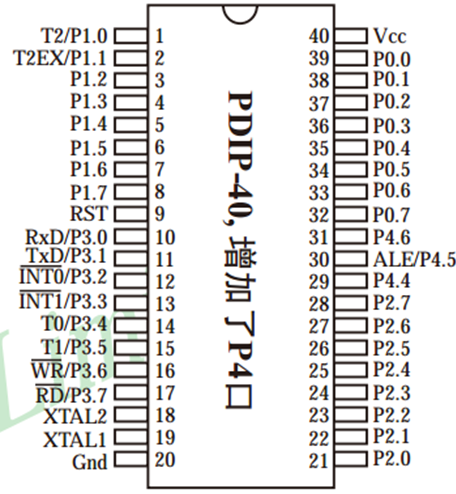

（4）、单片机管脚图

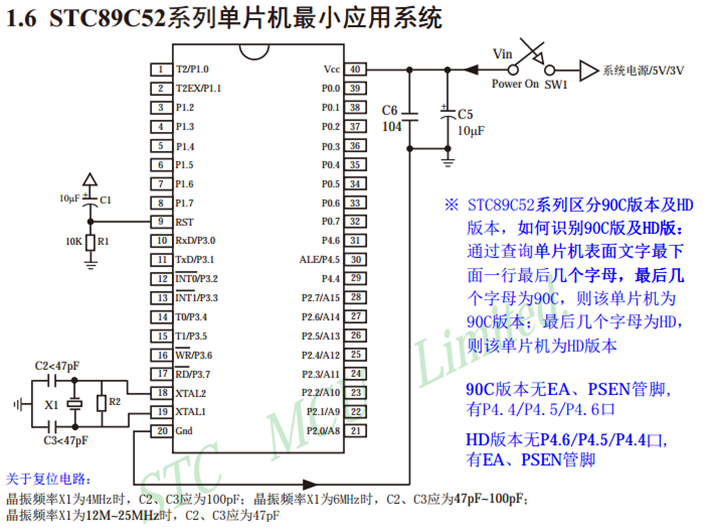

（5）、单片机最小系统

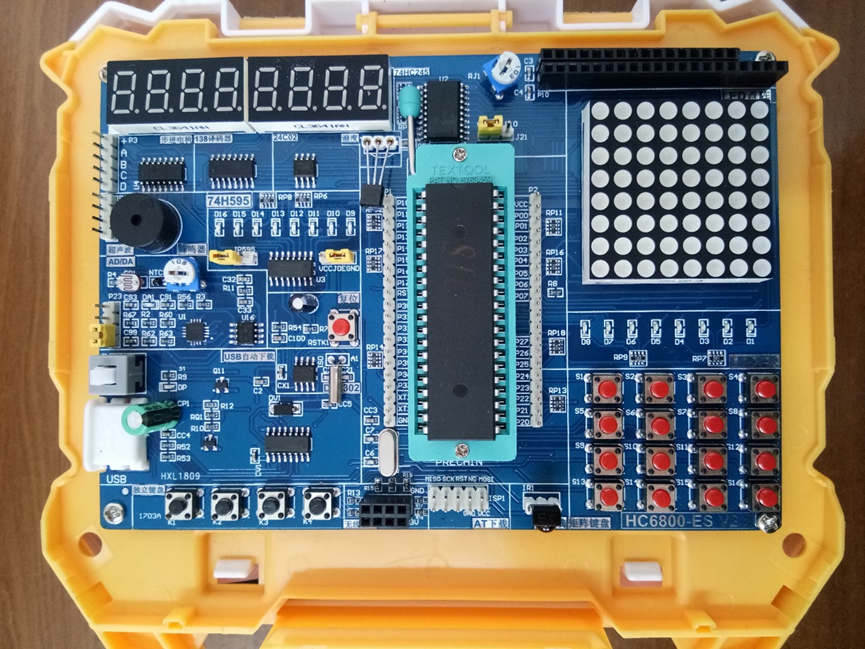

（6）、开发板介绍

（7）、原理图

一、单片机系统组成

（一）、单片机硬件系统

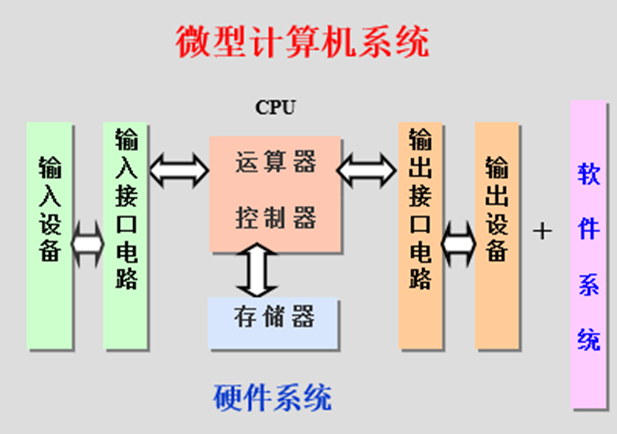

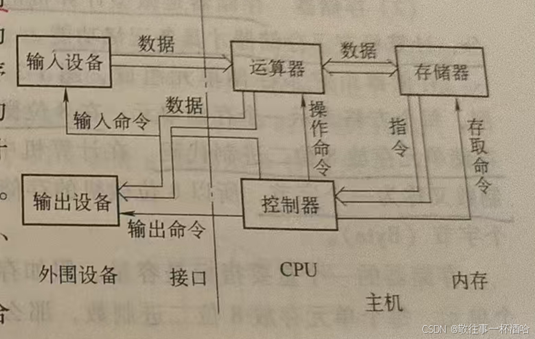

1、计算机基本结构：把组成计算机的控制器、运算器、存储器、输入/输出接口等几个部分，全部集成在一块芯片内，就成为单片（单芯片）机。

1、运算器是计算机处理信息的主要部件。

2、控制器产生一系列控制命令，控制计算机各部件自动地、协调一致地工作。存储器是存放数据与程序的部件。

3、输人设备用来输入数据与程序，常用的输人设备有键盘、光电输入机等。

4、输出设备将计算机的处理结果用数字、图形等形式表示出来常用的输出设备有显示终端、数码管、打印机、绘图仪等。

通常把运算器、控制器、存储器这三部分合称为计算机主机，而输入、输出设备则称为计算机的外围设备(简称“外设”)。由于运算器、控制器是计算机处理信息的关键部件，所以常将它们合称为中央处理单元CPU。

2、单片机的特点

1、集成度高、体积小，适合应用于控制领域；

2、有优异的性能价格比；

3、运行速度快，抗干扰能力强，可靠性高；

3、单片机应用领域

工业控制、航空航天、医疗设备、家用电器、仪表仪器、通讯产品等。

4、单片机系统的开发过程

(1) 明确系统设计任务，完成单片机及其外围电路的选型工作。

(2) 设计系统原理图和PCB板，经仔细检查PCB板后送工厂制作。

(3) 完成器件的安装焊接。(4) 根据硬件设计和系统要求编写应用程序。

(5) 在线调试软硬件。

(6) 使用编程器烧写单片机应用程序，独立运行单片机系统。

（二）单片机的软件系统

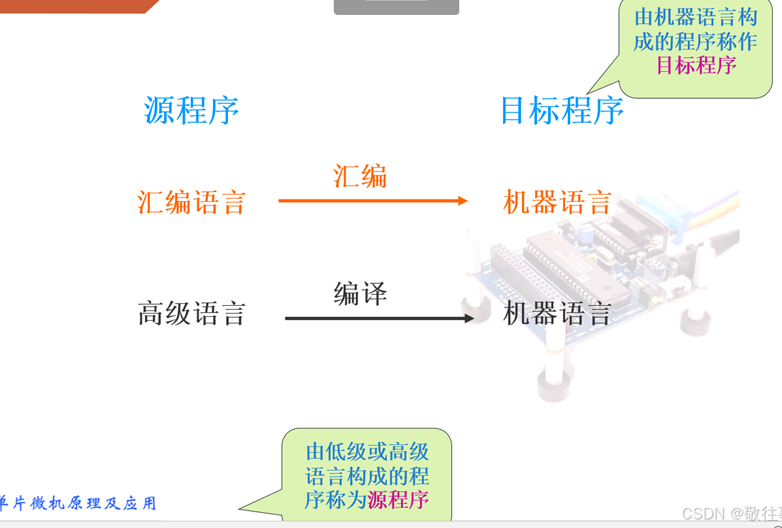

软件系统是支持微机运行的各种程序（解决问题的方法、步骤用某种特殊形式的表达）。它由系统软件和应用软件两大部分组成。程序的编写要使用程序设计的语言。

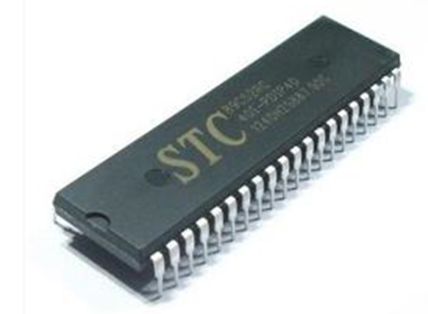

二、STC89C52单片机

（1）、基本信息

1、所属系列：51单片机系列

2、STC公司

3、位数：8位

4、RAM:512字节

5、ROM:8k(Flash)

6、工作频率：12MHz

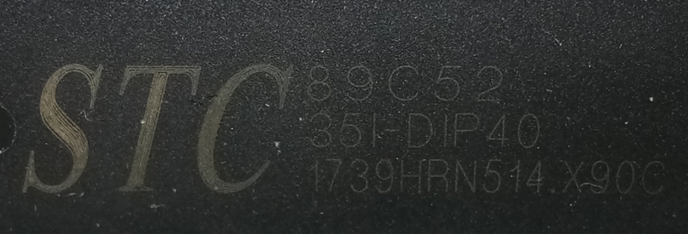

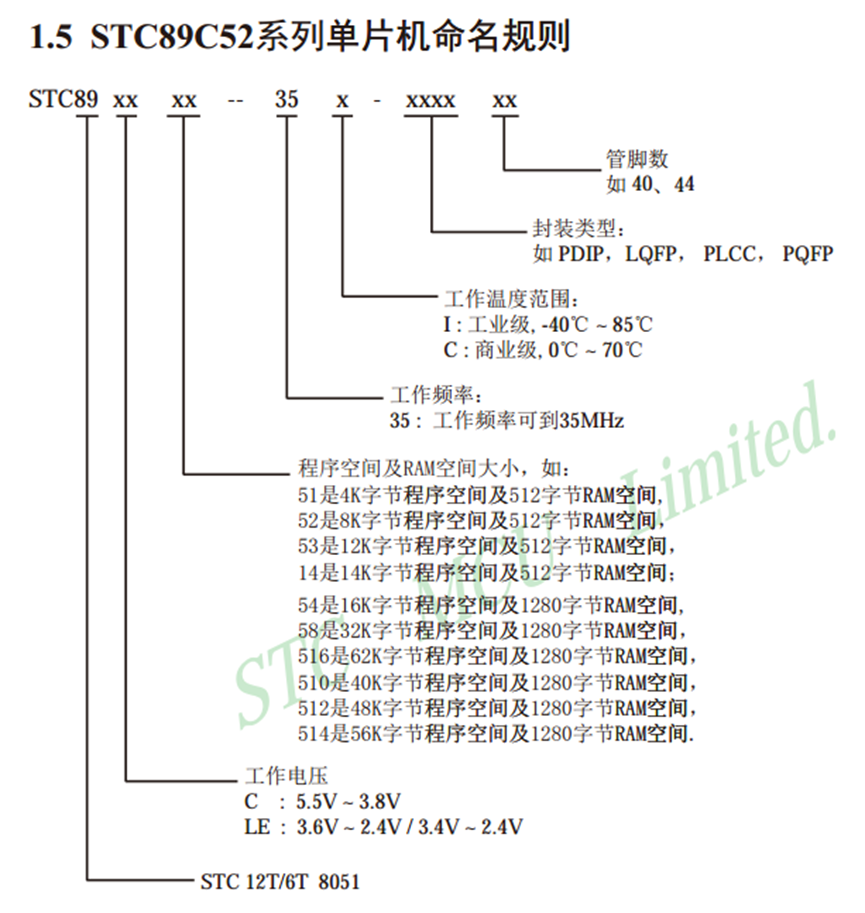

（2）、命名规则

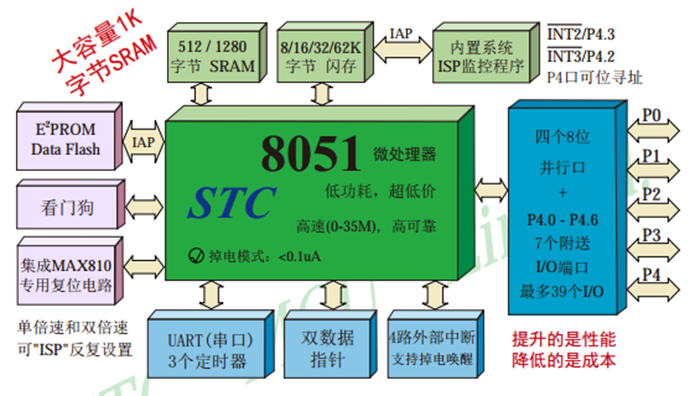

（3）、单片机内部结构图

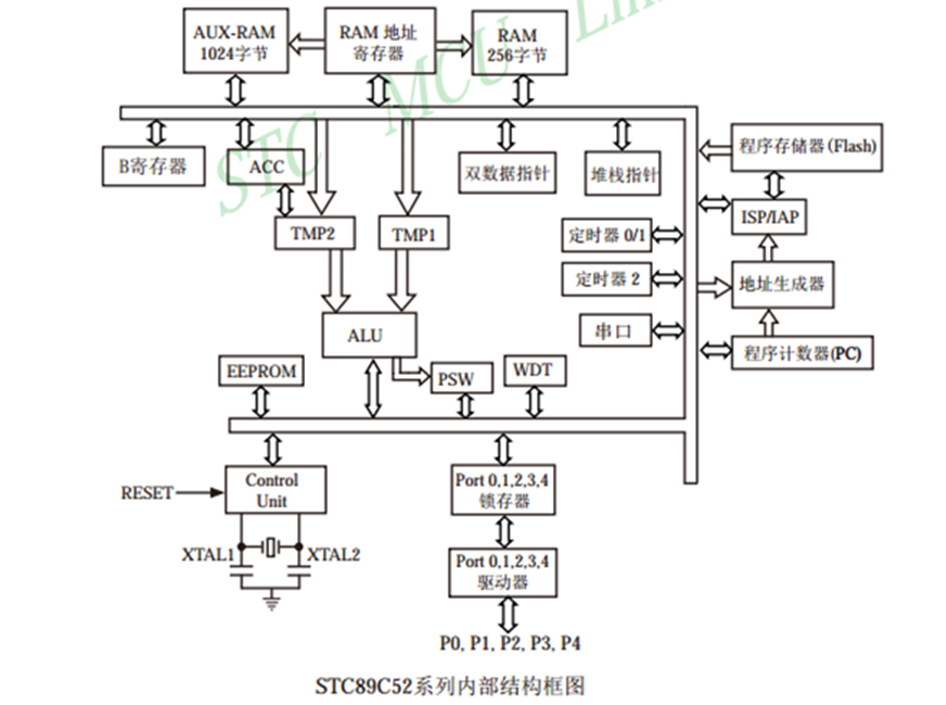

STC89C52系列单片机的内部结构框图如下图所示。STC89C52单片机中包含中央处理器(CPU)、程序存储器(Flash)、数据存储器(SRAM)、定时/计数器、UART串口、I/O接口、EE-PROM、看门狗等模块。STC89C52系列单片机几乎包含了数据采集和控制中所需的所有单元模块，可称得上一个片上系统。

1、通过cpu来访问总线来传输信息，控制每一个外部设备。
