利用仿真软件学习一下RC无源滤波和有源滤波电路

一、无源RC低通滤波

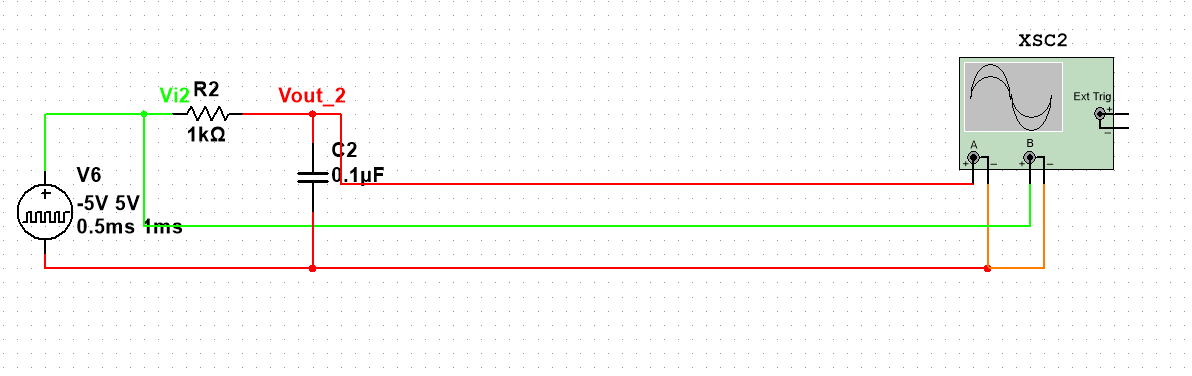

1、下面是低通滤波电路仿真电路图：

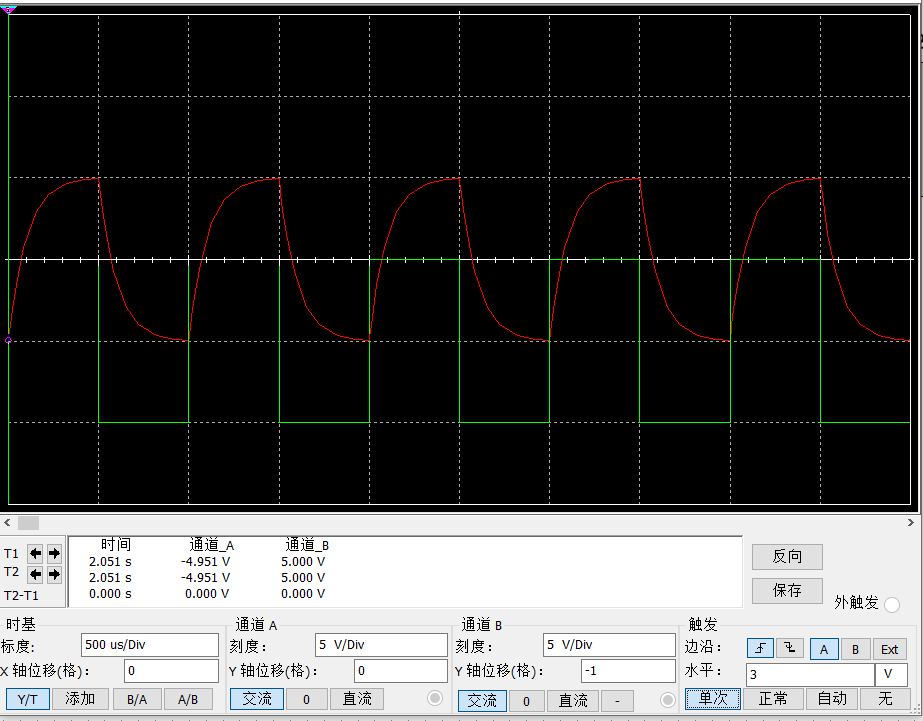

2、下面是示波器图形

从示波器波形可以看出，绿色是输入波形方波，红色的是输出波形，其中方波的上升沿和下降沿高频部分已经被滤掉了；

从电路知识分析：

方波不断对电容进行充放电，由于输入与输出值的峰峰值都是5V，说明电容每次都会进行完整的充放电过程，即，一个方波周期内，电容充满电之后又会完全的放掉电；

且观察波形可以看出，充电放电时间与方波的高低电平持续时间差不多。

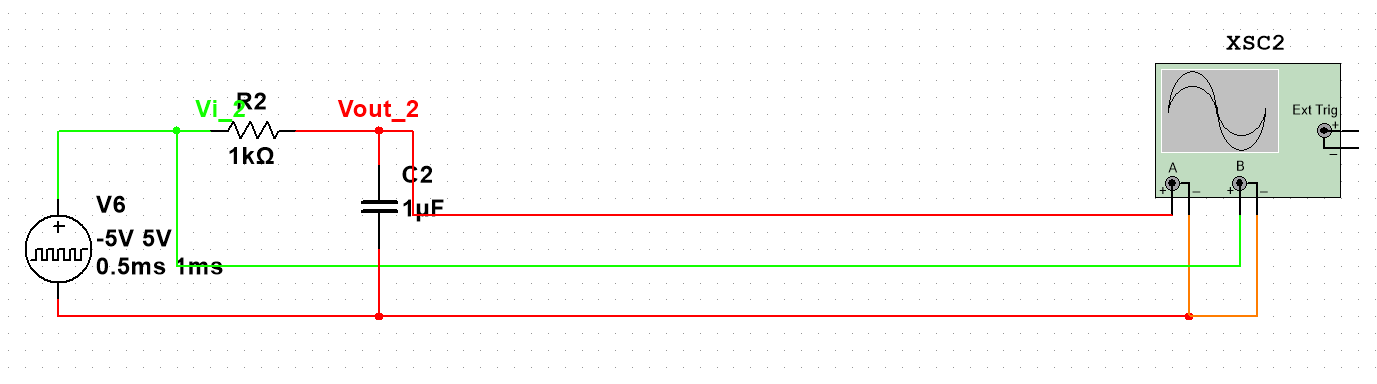

3、增大电容容值仿真电路

4示波器结果

<
