【SDR课堂第26讲】USRP-4120软件定义无线电平台性能指标测试（四）

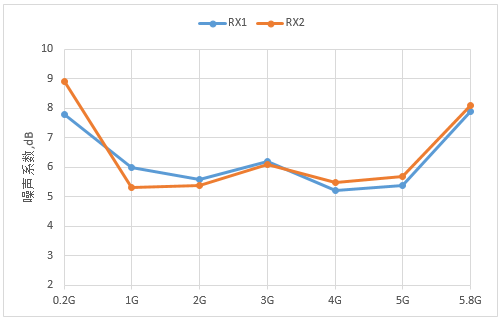

1.16 噪声系数
测试条件：中频频率IF=2MHz，接收通道增益配置为最大。
| 频率/GHz | 0.2 | 1 | 2 | 3 | 4 | 5 | 5.8 |
| RX1/dB | 7.8 | 6.0 | 5.6 | 6.2 | 5.2 | 5.4 | 7.9 |
| RX2/dB | 8.9 | 5.3 | 5.4 | 6.1 | 5.5 | 5.7 | 8.1 |

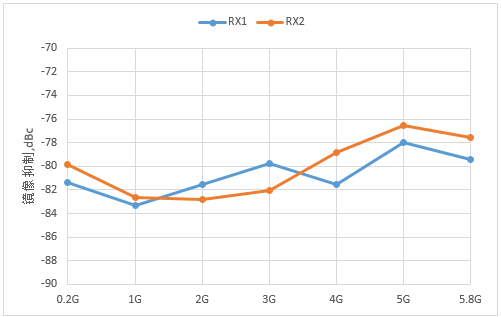

1.17 接收镜像抑制
中频频率IF=2MHz，配置接收通道增益为45dB，测量不同本振频率下的镜像抑制。
| 频率/GHz | 0.2 | 1 | 2 | 3 | 4 | 5 | 5.8 |
| RX1/dBc | -81.36 | -83.28 | -81.56 | -79.72 | -81.58 | -77.98 | -79.45 |
| RX2/dBc | -79.83 | -82.68 | -82.81 | -82.07 | -78.81 | -76.58 | -77.57 |

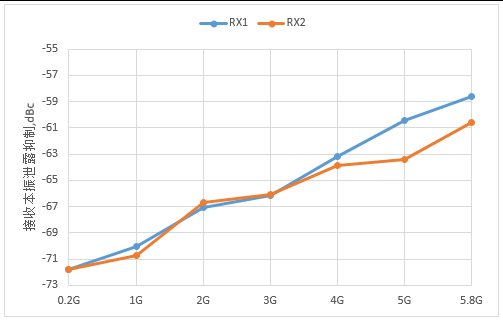

1.18 接收本振泄露抑制
中频频率IF=2MHz，配置接收通道增益为45dB，测量不同本振频率下的本振泄露抑制。
| 频率/GHz | 0.2 | 1 | 2 | 3 | 4 | 5 | 5.8 |
| RX1/dBc | -71.77 | -70.06 | -67.03 | -66.15 | -63.19 | -60.45 | -58.64 |
| RX2/dBc | -71.76 | -70.72 | -66.71 | -66.08 | -63.84 | -63.39 | -60.61 |

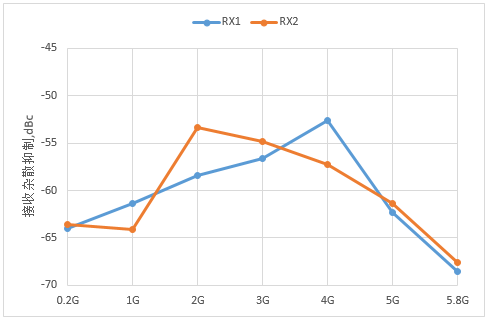

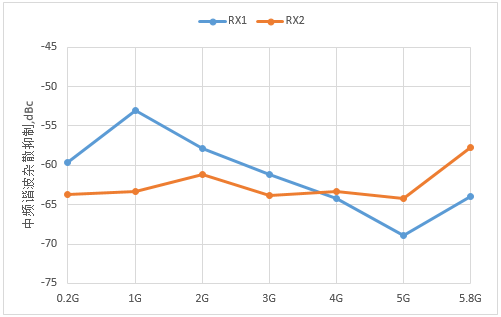

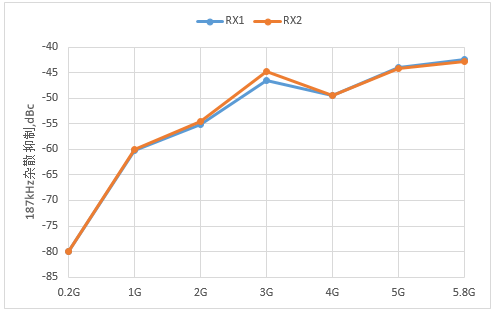

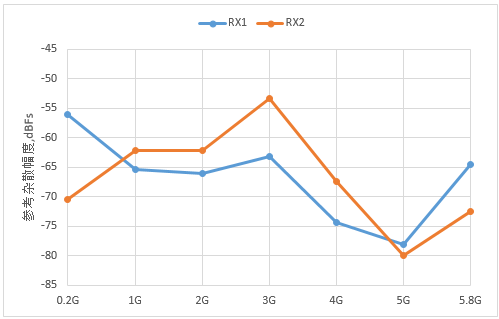

1.19 接收杂散抑制
中频频率IF=2MHz，配置接收通道增益为最大，测量不同本振频率下的杂散抑制，杂散主要包括中频谐波杂散、参考杂散、187kHz杂散和其他杂散。
| 频率 | 中频谐波杂散/dBc | 参考杂散 /dBFs | 187kHz杂散 /dBc | 其他杂散 /dBc | |||||
| RX1 | RX2 | RX1 | RX2 | RX1 | RX2 | RX1 | RX2 | ||
| 0.2 | -59.7 | -63.69 | -55.99 | -70.52 | -80.00 | -80.00 | -64.02 | -63.54 | |
| 1 | -53.08 | -63.35 | -65.33 | -62.08 | -60.21 | -60.1 | -61.4 | -64.12 | |
| 2 | -57.88 | -61.11 | -66.11 | -62.15 | -55.12 | -54.55 | -58.44 | -53.32 | |
| 3 | -61.16 | -63.78 | -63.21 | -53.33 | -46.48 | -44.81 | -56.63 | -54.84 | |
| 4 | -64.20 | -63.31 | -74.34 | -67.44 | -49.39 | -49.49 | -52.61 | -57.23 | |
| 5 | -68.89 | -64.26 | -78.00 | -80.00 | -44.03 | -44.11 | -62.27 | -61.39 | |
| 5.8 | -63.93 | -57.74 | -64.49 | -72.50 | -42.51 | -42.71 | -68.53 | -67.58 | |

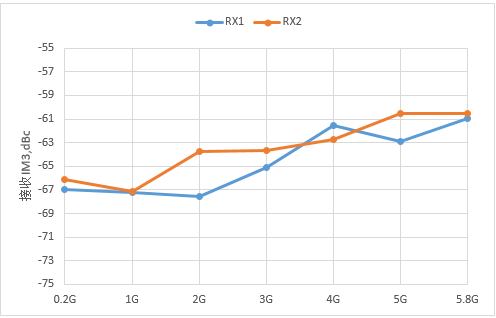

1.20 接收IM3
中频信号为双音信号，IF1=0.5MHz，IF2=0.8MHz，设置接收增益为最大，信号源输出双音信号，调节信号源输出功率，使中频信号的幅度为P1=-10dBFs。
| 频率/GHz | 0.2 | 1 | 2 | 3 | 4 | 5 | 5.8 |
| RX1/dBc | -66.95 | -67.23 | -67.52 | -65.12 | -61.53 | -62.94 | -60.93 |
| RX2/dBc | -66.1 | -67.17 | -63.77 | -63.66 | -62.75 | -60.5 | -60.5 |
