第二节 LED模块

news 来源：原创 2025/5/30 12:51:02

一、LED介绍

二、设计程序

1、点亮一个led灯。

2、LED闪烁（500毫秒闪一次）

3、流水灯

4、改进流水灯

三、参考文献

一、LED介绍

1、用途：照明、广告灯、指示灯、屏幕。

2、发光二极管：只有正极接正极，负极接负极才有电流通过。

3、如何区分LED的正负极？

1）、电极：小的是正极，大的是负极；

2）、引脚：长的是正极，短的是负极（长正短负）

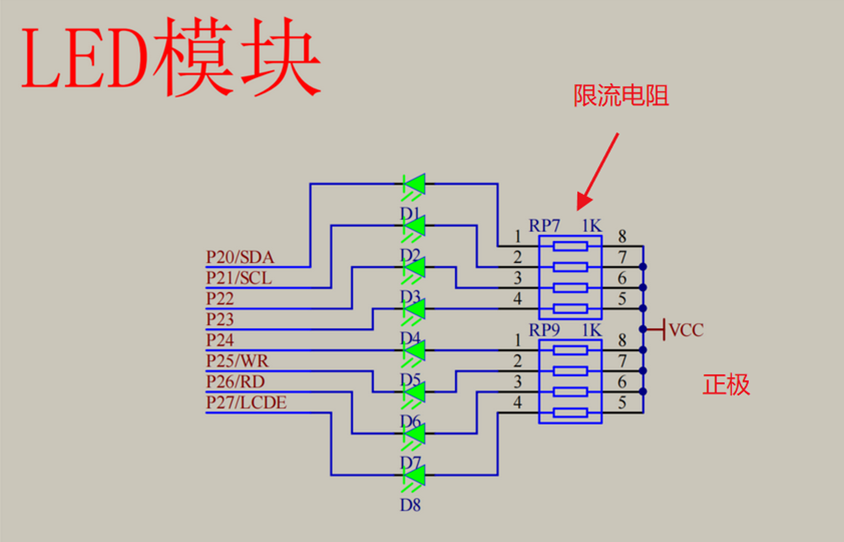

4、LED模块原理图

注：

电阻大小的读法：102 = 10 00=1k；473 = 47 000 = 47k；1001 = 100 0=1k。
电阻的作用：是用来限流。
使用TTL来表示高低电平。高电平：5V，低电平：0V。

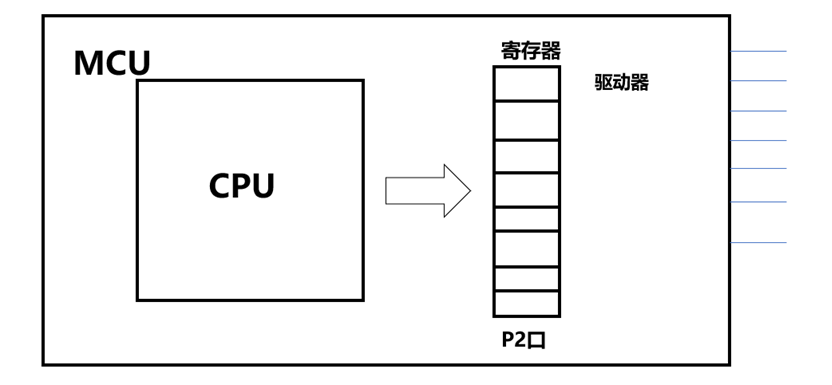

5、单片机控制硬件（单片机）的原理

CPU通过配置控制的寄存器P2（0/1）来控制硬件电路（高低电平）,(PS：该过程还要经过驱动器驱动）

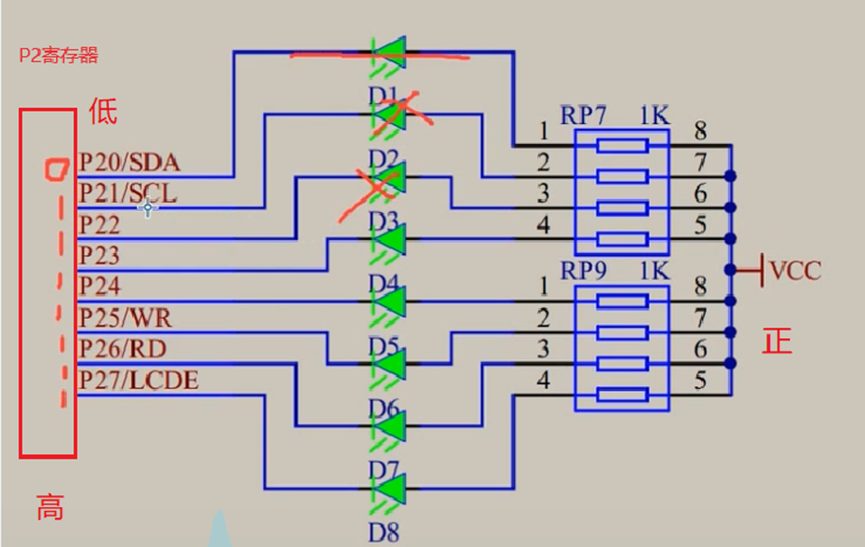

2、如下图所示：我们给P2第0个位置0，对应低电平，LED低接低高接高，第一个D1 LED灯亮，其余不亮。

6、进制转换

二、设计程序

1、点亮一个led灯。

#include <REGX52.H>void main()
{P2=0x55;   //1111 1110while(1){// 停在这里了}}

2、LED闪烁（500毫秒闪一次）

#include <REGX52.H>
#include <INTRINS.H>
void Delay500ms()		//@12.000MHz
{unsigned char i, j, k;_nop_();i = 4;j = 205;k = 187;do{do{while (--k);} while (--j);} while (--i);
}void main()
{while(1){P2 = 0xFE;Delay500ms();P2 = 0xFF;Delay500ms();}
}

3、流水灯

#include <REGX52.H>
#include <INTRINS.H>
void Delay500ms()		//@12.000MHz
{unsigned char i, j, k;_nop_();i = 4;j = 205;k = 187;do{do{while (--k);} while (--j);} while (--i);
}void main()
{while(1){P2=0xFE; // 1111 1110Delay500ms();P2 = 0xFD; // 1111 1101Delay500ms();P2=0xFB;   // 1111 1011Delay500ms();P2 = 0xF7; // 1111 0111Delay500ms();P2=0xEF;    // 1110 1111Delay500ms();P2 = 0xDF;  // 1101 1111Delay500ms();P2 = 0xBF;  // 1011 1111Delay500ms();P2 = 0x7F;  // 0111 1111Delay500ms();}
}

4、改进流水灯

#include <REGX52.H>
void Delay1ms(unsigned int xms)		//@12.000MHz
{unsigned char i, j;while(xms){i = 12;j = 169;do{while (--j);} while (--i);xms = xms -1;}}void main()
{while(1){P2=0xFE; // 1111 1110Delay1ms(1000);P2 = 0xFD; // 1111 1101Delay1ms(100);P2=0xFB;   // 1111 1011Delay1ms(1000);P2 = 0xF7; // 1111 0111Delay1ms(100);P2=0xEF;    // 1110 1111Delay1ms(1000);P2 = 0xDF;  // 1101 1111Delay1ms(100);P2 = 0xBF;  // 1011 1111Delay1ms(1000);P2 = 0x7F;  // 0111 1111Delay1ms(100);}
}
