使用 Frida 增强 FART：实现更强大的 Android 脱壳能力
版权归作者所有，如有转发，请注明文章出处：https://cyrus-studio.github.io/blog/
FART 和 Frida 结合会发生什么？
对 FART 进一步增强：
-
增强 FART 的脱壳能力：解决对抗 FART 的壳、动态加载的 dex 的 dump 和修复；
-
控制 FART 主动调用的范围，让 FART 更精细化，比如按需进行类甚至是函数的修复。
非双亲委派关系下动态加载的 dex 脱壳问题
由于动态加载的 dex 没有取改变 android 中 ClassLoader 双亲委派关系，所以动态加载的 dex 没有自动脱壳。
相关文章：
-
Android 下的 ClassLoader 与 双亲委派机制
-
Android 加壳应用运行流程 与 生命周期类处理方案
在 android studio 中创建一个 plugin module 其中包含一个 FartTest 类源码如下：
package com.cyrus.example.pluginimport android.util.Logclass FartTest {fun test(): String {Log.d("FartTest", "call FartTest test().")return "String from FartTest."}}
把 plugin-debug.apk push 到 files 目录下
adb push "D:\Projects\AndroidExample\plugin\build\intermediates\apk\debug\plugin-debug.apk" /sdcard/Android/data/com.cyrus.example/files/plugin-debug.apk
ls 一下 files 目录是否存在 plugin-debug.apk
adb shell ls /sdcard/Android/data/com.cyrus.example/files
在 app 动态加载 files 目录下的 plugin-debug.apk 并调用 FartTest 的 test 方法
val apkPath = "/sdcard/Android/data/com.cyrus.example/files/plugin-debug.apk"// 创建 DexClassLoader 加载 sdcard 上的 apk
val classLoader = DexClassLoader(apkPath,null,this@FartActivity.packageResourcePath,classLoader // parent 设为当前 context 的类加载器
)// classLoader 加载 com.cyrus.example.plugin.FartTest 类并通过反射调用 test 方法
val pluginClass = classLoader.loadClass("com.cyrus.example.plugin.FartTest")
val constructor = pluginClass.getDeclaredConstructor()
constructor.isAccessible = true
val instance = constructor.newInstance()
val method = pluginClass.getDeclaredMethod("test")
method.isAccessible = true
val result = method.invoke(instance) as? Stringlog("动态加载：${apkPath}\n\ncall ${method}\n\nreuslt=${result}")mClassLoader = classLoader
脱壳完成，但是没有对 plugin-debug.apk 中的目标类 FartTest 发起主动调用
这时候 frida 就派上用场了，因为 frida 本身具有枚举所有 ClassLoader 的能力。
Frida + FART 脱壳动态加载的 dex
枚举出所有 ClassLoader 后，再结合 FART 的 api 就可以实现动态加载 dex 的脱壳。
function invokeAllClassloaders() {Java.perform(function () {try {// 获取 ActivityThread 类var ActivityThread = Java.use("android.app.ActivityThread");Java.enumerateClassLoaders({onMatch: function (loader) {try {// 过滤掉 BootClassLoaderif (loader.toString().includes("BootClassLoader")) {console.log("[-] 跳过 BootClassLoader");return;}// 调用 fartWithClassLoaderconsole.log("[*] 调用 fartwithClassloader -> " + loader);ActivityThread.fartwithClassloader(loader);} catch (e) {console.error("[-] 调用失败: " + e);}},onComplete: function () {console.log("[*] 枚举并调用完毕");}});} catch (err) {console.error("[-] 脚本执行异常: " + err);}});
}setImmediate(invokeAllClassloaders)
把 log 导出到 txt
adb logcat -v time > logcat.txt
打开 app 后执行脚本
frida -H 127.0.0.1:1234 -F -l fart_invoke_all_classloaders.js

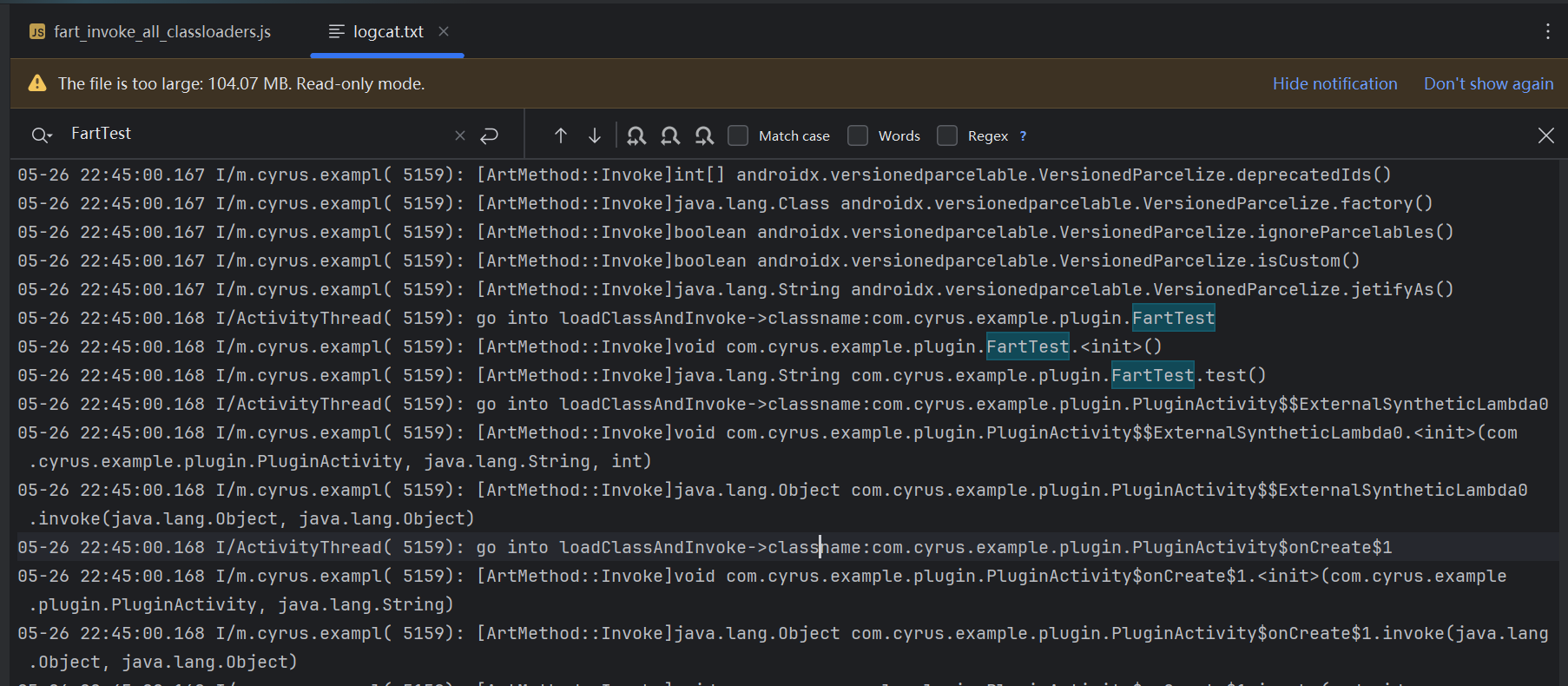

从输出日志可以看到已经成功对 FartTest 类中方法发起主动调用
局部变量的 ClassLoader 枚举不出来
但还有一个问题呢：局部变量的 ClassLoader 枚举不出来。
因为：
-
enumerateClassLoaders() 只枚举当前 VM 中可访问的、被 GC Root 持有的 ClassLoader；
-
如果 DexClassLoader 作为临时变量创建后，没有被保存，就会被 GC 回收或无法遍历到。
比如，下面的 Kotlin 代码中，当 DexClassLoader 为局部变量时就没有枚举出这个 DexClassLoader 。
/*** 局部变量的 ClassLoader*/
fun onLocalClassLoaderClicked(log: (String) -> Unit) {val apkPath = "/sdcard/Android/data/com.cyrus.example/files/plugin-debug.apk"// 创建 DexClassLoader 加载 sdcard 上的 apkval classLoader = DexClassLoader(apkPath,null,this@FartActivity.packageResourcePath,classLoader // parent 设为当前 context 的类加载器)// classLoader 加载 com.cyrus.example.plugin.FartTest 类并通过反射调用 test 方法val pluginClass = classLoader.loadClass("com.cyrus.example.plugin.FartTest")val constructor = pluginClass.getDeclaredConstructor()constructor.isAccessible = trueval instance = constructor.newInstance()val method = pluginClass.getDeclaredMethod("test")method.isAccessible = trueval result = method.invoke(instance) as? Stringlog("局部变量的 ClassLoader 动态加载：${apkPath}\n\ncall ${method}\n\nreuslt=${result}\n\n")
}
在构造 ClassLoader 时脱壳
所以，为了解决这种情况，我们 hook DexClassLoader 构造函数去调用 FART 脱壳 就可以解决了。
function fartOnDexclassloader() {Java.perform(function () {var DexClassLoader = Java.use("dalvik.system.DexClassLoader");var ActivityThread = Java.use("android.app.ActivityThread");DexClassLoader.$init.overload('java.lang.String', // dexPath'java.lang.String', // optimizedDirectory'java.lang.String', // librarySearchPath'java.lang.ClassLoader' // parent).implementation = function (dexPath, optimizedDirectory, libPath, parent) {console.log("[+] DexClassLoader created:");console.log(" |- dexPath: " + dexPath);console.log(" |- optimizedDirectory: " + optimizedDirectory);console.log(" |- libPath: " + libPath);var cl = this.$init(dexPath, optimizedDirectory, libPath, parent);// 调用 fart 方法try {console.log("[*] Calling fartWithClassLoader...");ActivityThread.fartwithClassloader(this);console.log("[+] fartWithClassLoader finished.");} catch (e) {console.error("[-] Error calling fartWithClassLoader:", e);}return cl;};});
}setImmediate(fartOnDexclassloader)
启动 app 并执行脚本
frida -H 127.0.0.1:1234 -l fart_on_dexclassloader.js -f com.cyrus.example
frida 日志如下：
Spawned `com.cyrus.example`. Use %resume to let the main thread start executing!
[Remote::com.cyrus.example]-> %resume
[Remote::com.cyrus.example]-> [+] DexClassLoader created:|- dexPath: /sdcard/Android/data/com.cyrus.example/files/plugin-debug.apk|- optimizedDirectory: null|- libPath: /data/app/com.cyrus.example-DjrDTvMGrC1TBVLehVPmHQ==/base.apk
[*] Calling fartWithClassLoader...
[+] fartWithClassLoader finished.
可以看到成功 hook 到 局部变量的 DexClassLoader 构造函数

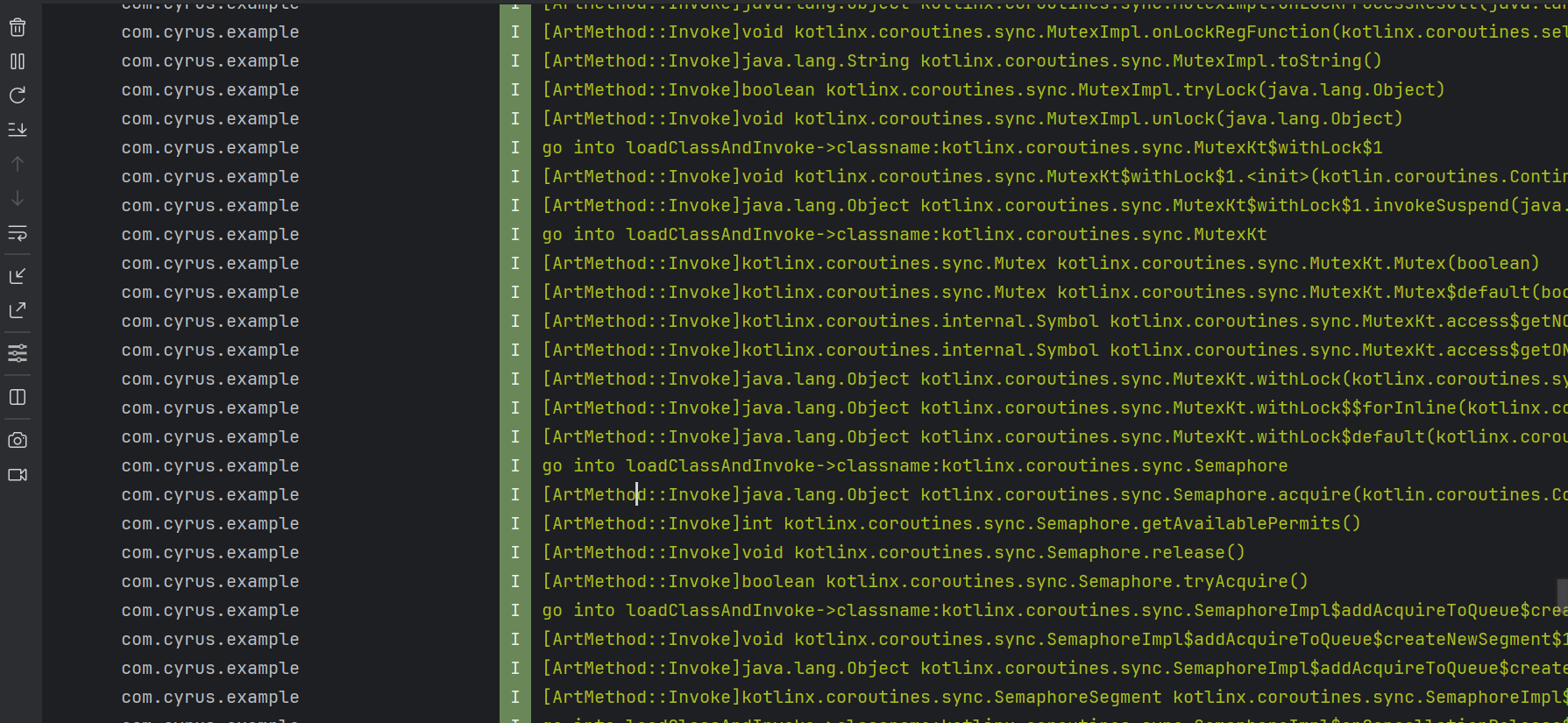

从 logcat 可以看到正在对 ClassLoader 中的类方法发起主动调用
等调用完成，进入 fart 目录下可以看到脱壳下来的文件
wayne:/sdcard/Android/data/com.cyrus.example/fart # ls
12968_class_list.txt 17104392_ins_7079.bin 400440_class_list_execute.txt 54120_dex_file.dex
12968_class_list_execute.txt 17268924_class_list.txt 400440_dex_file_execute.dex 54120_ins_7079.bin
12968_dex_file.dex 17268924_dex_file.dex 4461704_class_list.txt 66552_class_list_execute.txt
12968_dex_file_execute.dex 17268924_ins_7079.bin 4461704_dex_file.dex 66552_dex_file_execute.dex
12968_ins_7079.bin 20996_class_list_execute.txt 4461704_ins_7079.bin 9085048_class_list_execute.txt
16800_class_list_execute.txt 20996_dex_file_execute.dex 536008_class_list.txt 9085048_dex_file_execute.dex
16800_dex_file_execute.dex 21024_class_list_execute.txt 536008_class_list_execute.txt 9248236_class_list.txt
17104392_class_list.txt 21024_dex_file_execute.dex 536008_dex_file.dex 9248236_class_list_execute.txt
17104392_class_list_execute.txt 33196_class_list.txt 536008_dex_file_execute.dex 9248236_dex_file.dex
17104392_dex_file.dex 33196_dex_file.dex 536008_ins_7079.bin 9248236_dex_file_execute.dex
17104392_dex_file_execute.dex 33196_ins_7079.bin 54120_class_list.txt 9248236_ins_7079.bin
控制 FART 主动调用的范围
FART 中添加的 api 天生为脱壳而生，比如 fartwithClassLoader，loadClassAndInvoke，dumpArtMethod 等等这些接口都可以由 Frida 进行主动调用来控制脱壳精细度。
1. 过滤某些主动调用
hook loadClassAndInvoke 过滤掉某些 class 的主动调用，加快脱壳进程。
比如：过滤掉 androidx.* 、org.jetbrains.* 、kotlinx.* 、org.intellij.* 相关的主动调用
// 前缀过滤逻辑
function shouldSkipClass(name) {return name.startsWith("androidx.") ||name.startsWith("android.") ||name.startsWith("com.google.android.") ||name.startsWith("org.jetbrains.") ||name.startsWith("kotlinx.") ||name.startsWith("kotlin.") ||name.startsWith("org.intellij.");
}function hookLoadClassAndInvoke() {const ActivityThread = Java.use('android.app.ActivityThread');if (ActivityThread.loadClassAndInvoke) {ActivityThread.loadClassAndInvoke.implementation = function (classloader, className, method) {if (shouldSkipClass(className)) {console.log('[skip] loadClassAndInvoke: ' + className);return; // 不调用原函数}console.log('[load] loadClassAndInvoke: ' + className);return this.loadClassAndInvoke(classloader, className, method); // 正常调用};} else {console.log('[-] ActivityThread.loadClassAndInvoke not found');}
}function fartOnDexclassloader() {var DexClassLoader = Java.use("dalvik.system.DexClassLoader");var ActivityThread = Java.use("android.app.ActivityThread");DexClassLoader.$init.overload('java.lang.String', // dexPath'java.lang.String', // optimizedDirectory'java.lang.String', // librarySearchPath'java.lang.ClassLoader' // parent).implementation = function (dexPath, optimizedDirectory, libPath, parent) {console.log("[+] DexClassLoader created:");console.log(" |- dexPath: " + dexPath);console.log(" |- optimizedDirectory: " + optimizedDirectory);console.log(" |- libPath: " + libPath);var cl = this.$init(dexPath, optimizedDirectory, libPath, parent);// 调用 fart 方法try {console.log("[*] Calling fartWithClassLoader...");ActivityThread.fartwithClassloader(this);console.log("[+] fartWithClassLoader finished.");} catch (e) {console.error("[-] Error calling fartWithClassLoader:", e);}return cl;};
}setImmediate(function () {Java.perform(function () {hookLoadClassAndInvoke()fartOnDexclassloader()})
})
执行脚本并输出日志到 log.txt
frida -H 127.0.0.1:1234 -l fart_loadClassAndInvoke_filter.js -f com.cyrus.example -o log.txt

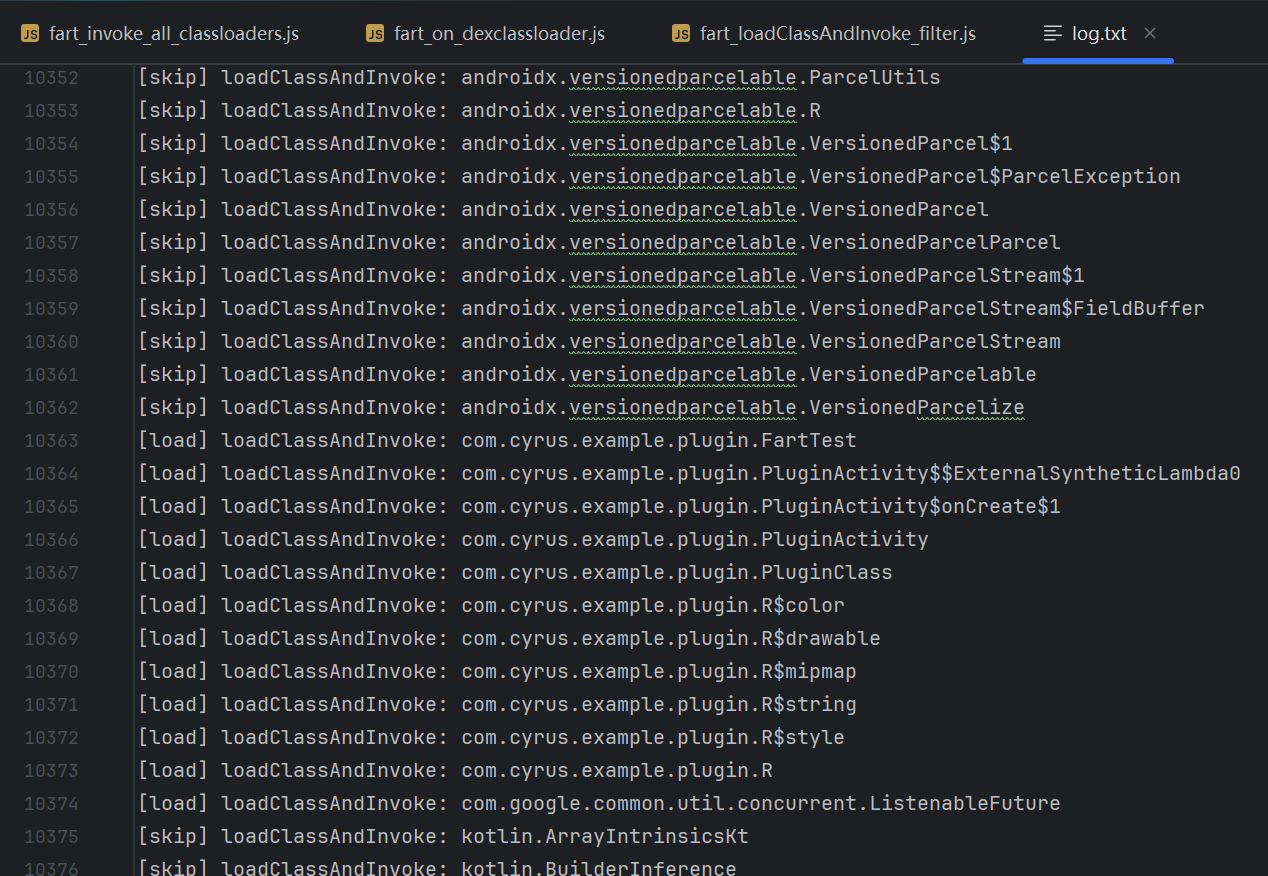

输出日志如下：
2. fart thread 调用
由于每个 app 启动都会自动调用 fartthread，有点影响手机性能。

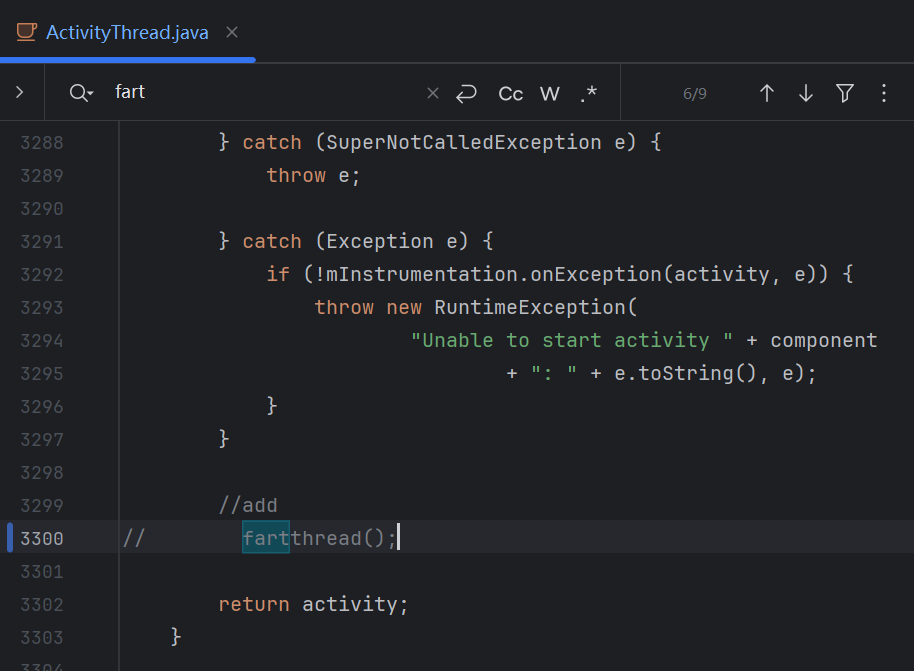

先去掉 ActivityThread.java 中 fartthread 调用
路径：frameworks/base/core/java/android/app/ActivityThread.java
通过 frida 调用 fartthread：
function fartThread() {Java.perform(function () {const ActivityThread = Java.use('android.app.ActivityThread')ActivityThread.fartthread()})
}setImmediate(fartThread)
执行脚本针对当前前台应用启动 fart thread 开始脱壳
frida -H 127.0.0.1:1234 -F -l fart_thread.js

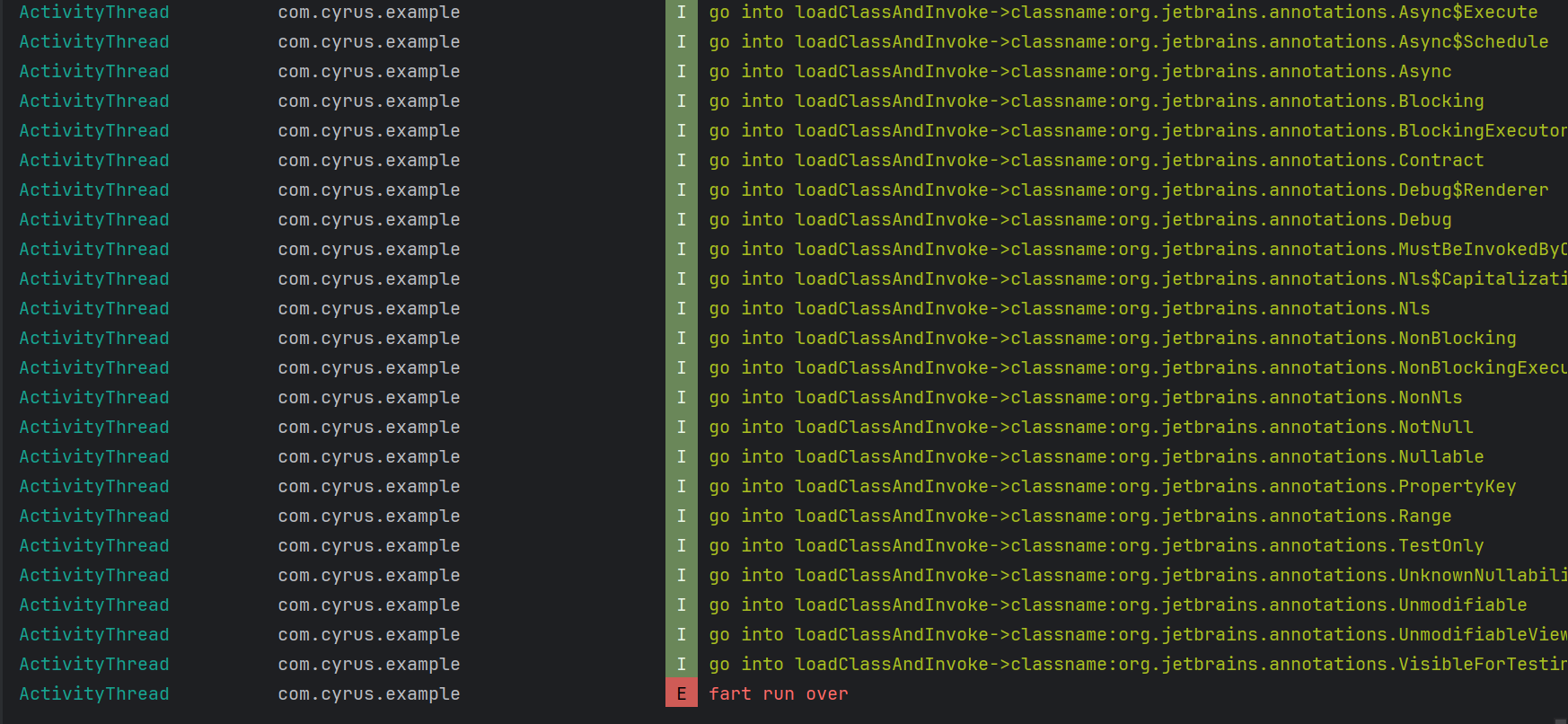

执行效果如下：
3. 对某个类发起主动调用
如果我们只想单独对某个类发起主动调用。
通过反射拿到 dumpMethodCode
function findDumpMethodCodeMethod(){let dumpMethodCodeMethod = null;// 反射获取 dumpMethodCode 方法try {const DexFile = Java.use("dalvik.system.DexFile");const dexFileClazz = DexFile.class;const declaredMethods = dexFileClazz.getDeclaredMethods();for (let i = 0; i < declaredMethods.length; i++) {const m = declaredMethods[i];if (m.getName().toString() === "dumpMethodCode") {m.setAccessible(true);dumpMethodCodeMethod = m;break;}}if (!dumpMethodCodeMethod) {console.log("[-] dumpMethodCode not found in DexFile");return;}console.log("[+] dumpMethodCode Method: " + dumpMethodCodeMethod.toString());} catch (err) {console.log("[-] Exception: " + err);}return dumpMethodCodeMethod
}
调用 LoadClassAndInvoke 对指定类发起主动调用
function invokeClass(targetClassName, dumpMethodCodeMethod) {let foundLoader = findClassLoader(targetClassName)const ActivityThread = Java.use("android.app.ActivityThread");// 调用 ActivityThread.loadClassAndInvoke(loader, className, dumpMethodCodeMethod)if (ActivityThread.loadClassAndInvoke) {console.log('[load] loadClassAndInvoke: ' + targetClassName);ActivityThread.loadClassAndInvoke(foundLoader, targetClassName, dumpMethodCodeMethod);} else {console.log("[-] ActivityThread.loadClassAndInvoke not found");}
}
完整源码如下：
function findClassLoader(targetClassName) {let foundLoader = null;try {Java.enumerateClassLoaders({onMatch: function (loader) {try {const clazz = loader.loadClass(targetClassName);if (clazz) {console.log("[+] Found class in loader: " + loader.toString());foundLoader = loader;throw "found"; // 快速退出枚举}} catch (e) {// Ignore: class not found in this loader}},onComplete: function () {}});} catch (e) {if (e !== "found") {console.log("[-] ClassLoader enumeration error: " + e);}}if (!foundLoader) {console.log("[-] Could not find class: " + targetClassName);}return foundLoader
}function findDumpMethodCodeMethod(){let dumpMethodCodeMethod = null;// 反射获取 dumpMethodCode 方法try {const DexFile = Java.use("dalvik.system.DexFile");const dexFileClazz = DexFile.class;const declaredMethods = dexFileClazz.getDeclaredMethods();for (let i = 0; i < declaredMethods.length; i++) {const m = declaredMethods[i];if (m.getName().toString() === "dumpMethodCode") {m.setAccessible(true);dumpMethodCodeMethod = m;break;}}if (!dumpMethodCodeMethod) {console.log("[-] dumpMethodCode not found in DexFile");return;}console.log("[+] dumpMethodCode Method: " + dumpMethodCodeMethod.toString());} catch (err) {console.log("[-] Exception: " + err);}return dumpMethodCodeMethod
}function invokeClass(targetClassName, dumpMethodCodeMethod) {let foundLoader = findClassLoader(targetClassName)const ActivityThread = Java.use("android.app.ActivityThread");// 调用 ActivityThread.loadClassAndInvoke(loader, className, dumpMethodCodeMethod)if (ActivityThread.loadClassAndInvoke) {console.log('[load] loadClassAndInvoke: ' + targetClassName);ActivityThread.loadClassAndInvoke(foundLoader, targetClassName, dumpMethodCodeMethod);} else {console.log("[-] ActivityThread.loadClassAndInvoke not found");}
}setImmediate(function () {Java.perform(function () {let dumpMethodCodeMethod = findDumpMethodCodeMethod()// TODO: 替换为你的目标类invokeClass("com.cyrus.example.plugin.FartTest", dumpMethodCodeMethod)})
})
执行脚本，附近到当前前台应用
frida -H 127.0.0.1:1234 -F -l fart_invoke_class.js
输入如下：
[+] dumpMethodCode Method: private static native void dalvik.system.DexFile.dumpMethodCode(java.lang.Object)
[+] Found class in loader: dalvik.system.DexClassLoader[DexPathList[[zip file "/sdcard/Android/data/com.cyrus.example/files/plugin-debug.apk"],nativeLibraryDirectories=[/data/app/com.cyrus.example-DjrDTvMGrC1TBVLehVPmHQ==/base.apk, /system/lib64, /system/product/lib64]]]
[load] loadClassAndInvoke: com.cyrus.example.plugin.FartTest

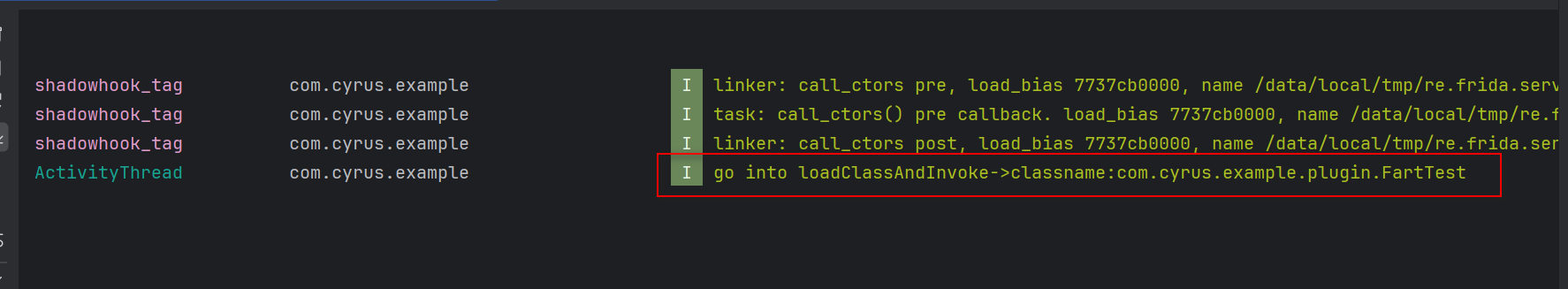

在 Logcat 中可以看到只对指定的类进行了主动加载和调用
代码与功能整合
整合代码实现如下功能：
-
过滤不需要主动调用的类
-
解决局部变量的 ClassLoader 枚举不出来问题
-
解决非双亲委派关系下动态加载的 dex 脱壳问题
完整代码如下：
// 前缀过滤逻辑
function shouldSkipClass(name) {return name.startsWith("androidx.") ||name.startsWith("android.") ||name.startsWith("com.google.android.") ||name.startsWith("org.jetbrains.") ||name.startsWith("kotlinx.") ||name.startsWith("kotlin.") ||name.startsWith("org.intellij.");
}function hookLoadClassAndInvoke() {const ActivityThread = Java.use('android.app.ActivityThread');if (ActivityThread.loadClassAndInvoke) {ActivityThread.loadClassAndInvoke.implementation = function (classloader, className, method) {if (shouldSkipClass(className)) {console.log('[skip] loadClassAndInvoke: ' + className);return; // 不调用原函数}console.log('[load] loadClassAndInvoke: ' + className);return this.loadClassAndInvoke(classloader, className, method); // 正常调用};} else {console.log('[-] ActivityThread.loadClassAndInvoke not found');}
}function fartOnDexclassloader() {var DexClassLoader = Java.use("dalvik.system.DexClassLoader");var ActivityThread = Java.use("android.app.ActivityThread");DexClassLoader.$init.overload('java.lang.String', // dexPath'java.lang.String', // optimizedDirectory'java.lang.String', // librarySearchPath'java.lang.ClassLoader' // parent).implementation = function (dexPath, optimizedDirectory, libPath, parent) {console.log("[+] DexClassLoader created:");console.log(" |- dexPath: " + dexPath);console.log(" |- optimizedDirectory: " + optimizedDirectory);console.log(" |- libPath: " + libPath);var cl = this.$init(dexPath, optimizedDirectory, libPath, parent);// 调用 fart 方法try {console.log("[*] Calling fartWithClassLoader...");ActivityThread.fartwithClassloader(this);console.log("[+] fartWithClassLoader finished.");} catch (e) {console.error("[-] Error calling fartWithClassLoader:", e);}return cl;};
}function invokeAllClassloaders() {try {// 获取 ActivityThread 类var ActivityThread = Java.use("android.app.ActivityThread");Java.enumerateClassLoaders({onMatch: function (loader) {try {// 过滤掉 BootClassLoaderif (loader.toString().includes("BootClassLoader")) {console.log("[-] 跳过 BootClassLoader");return;}// 调用 fartWithClassLoaderconsole.log("[*] 调用 fartwithClassloader -> " + loader);ActivityThread.fartwithClassloader(loader);} catch (e) {console.error("[-] 调用失败: " + e);}},onComplete: function () {console.log("[*] 枚举并调用完毕");}});} catch (err) {console.error("[-] 脚本执行异常: " + err);}
}setImmediate(function () {Java.perform(function () {// 过滤不需要主动调用的类hookLoadClassAndInvoke()// 解决局部变量的 ClassLoader 枚举不出来问题fartOnDexclassloader()// 解决非双亲委派关系下动态加载的 dex 脱壳问题invokeAllClassloaders()})
})
启动 app 执行脚本，并输出日志到 log.txt
frida -H 127.0.0.1:1234 -l fart.js -f com.cyrus.example -o log.txt
或者 hook 当前前台 app ，并输出日志到 log.txt
frida -H 127.0.0.1:1234 -F -l fart.js -o log.txt

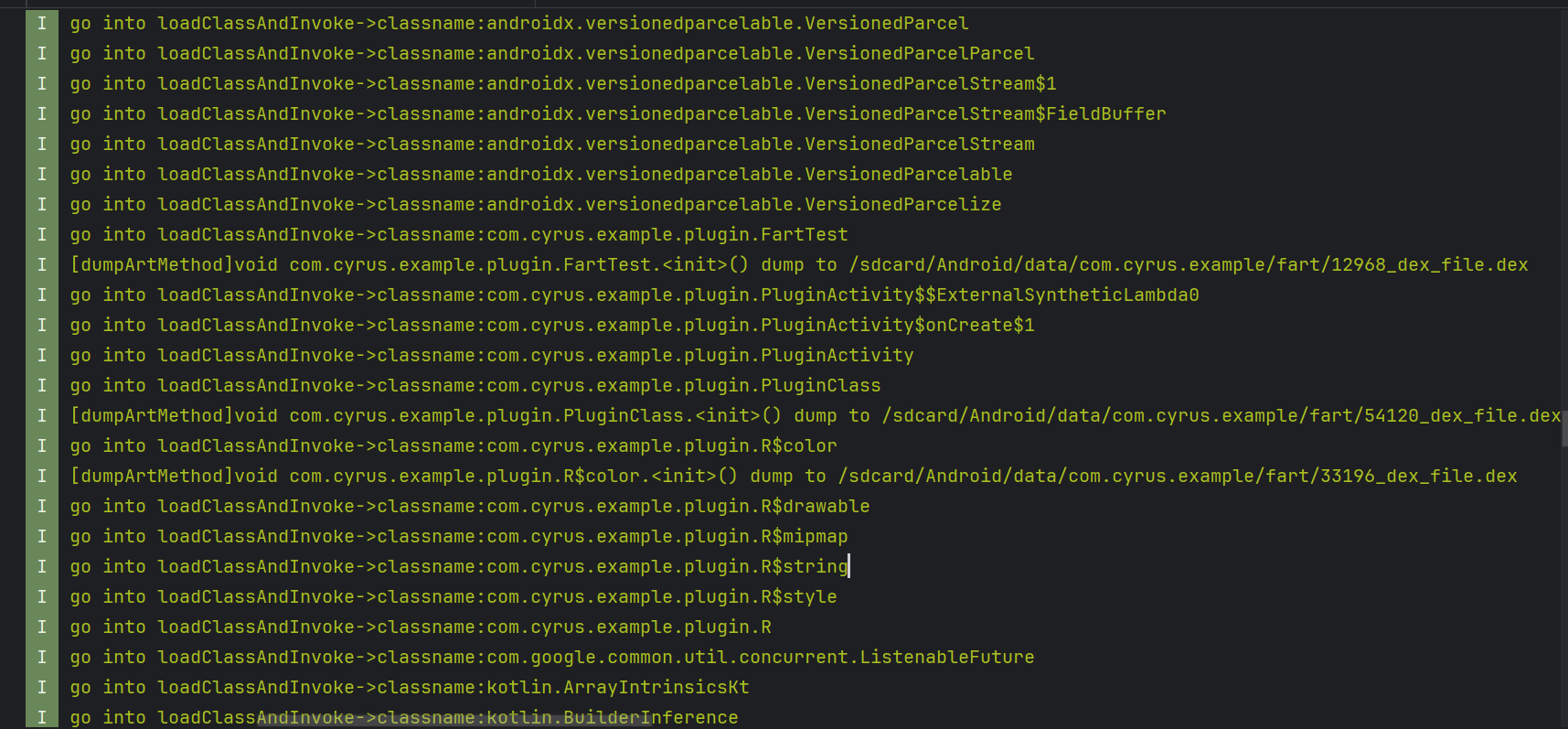

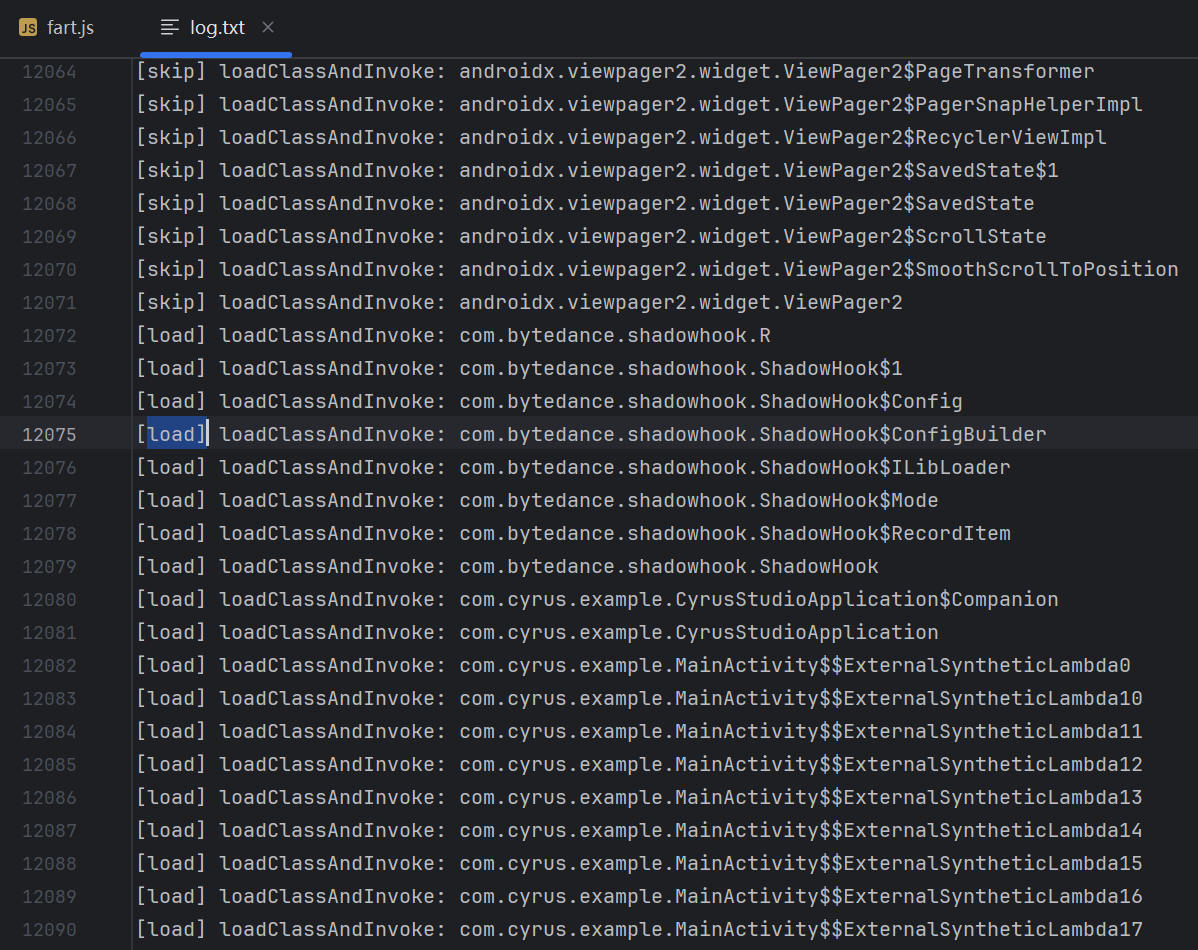

输出日志如下：
在 /sdcard/Android/data/com.cyrus.example/fart 下可以找到脱壳文件
FART 脱壳结束得到的文件列表（分 Execute 与 主动调用两类）：
-
Execute 脱壳点得到的 dex (*_dex_file_execute.dex）和 dex 中的所有类列表（ txt 文件）
-
主动调用时 dump 得到的 dex (*_dex_file.dex）和此时 dex 中的所有类列表，以及该 dex 中所有函数的 CodeItem（ bin 文件）
完整源码
开源地址：
-
Android 示例代码：https://github.com/CYRUS-STUDIO/AndroidExample
-
Frida 脚本源码：https://github.com/CYRUS-STUDIO/frida_fart
-
FART源码：https://github.com/CYRUS-STUDIO/FART
