使用硬件调试器认识arm64的四大特权级

今天出差回来，看录像学习arm相关知识。看的是看雪学苑的视频号。边看边记录。

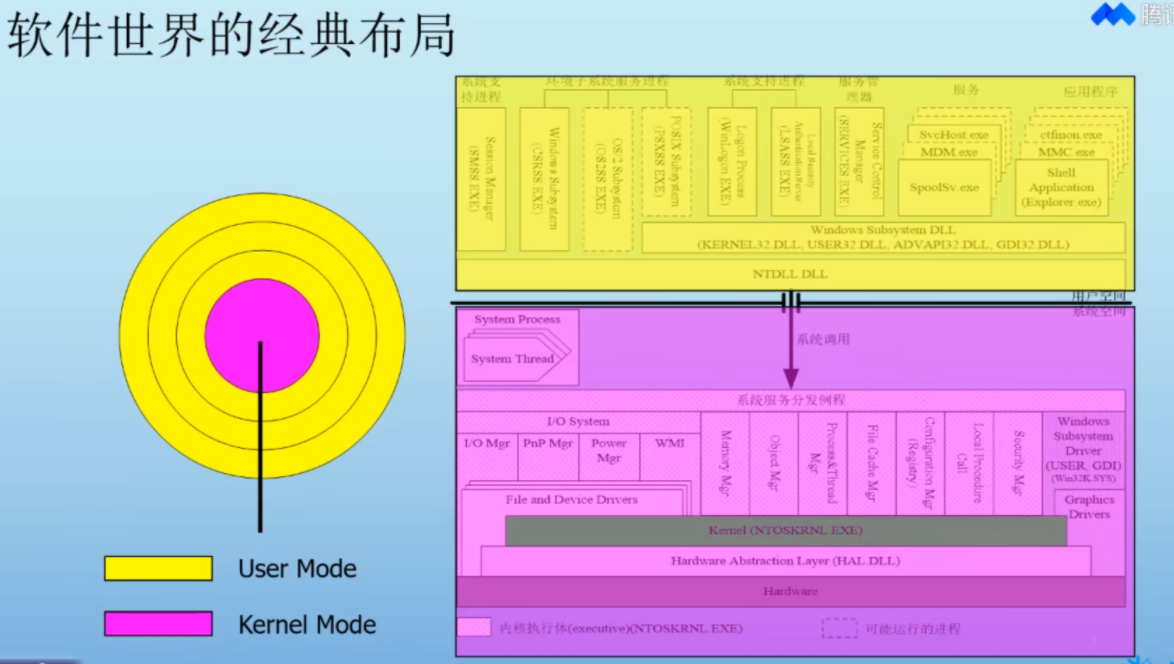

大局观

布局：内核在ring0

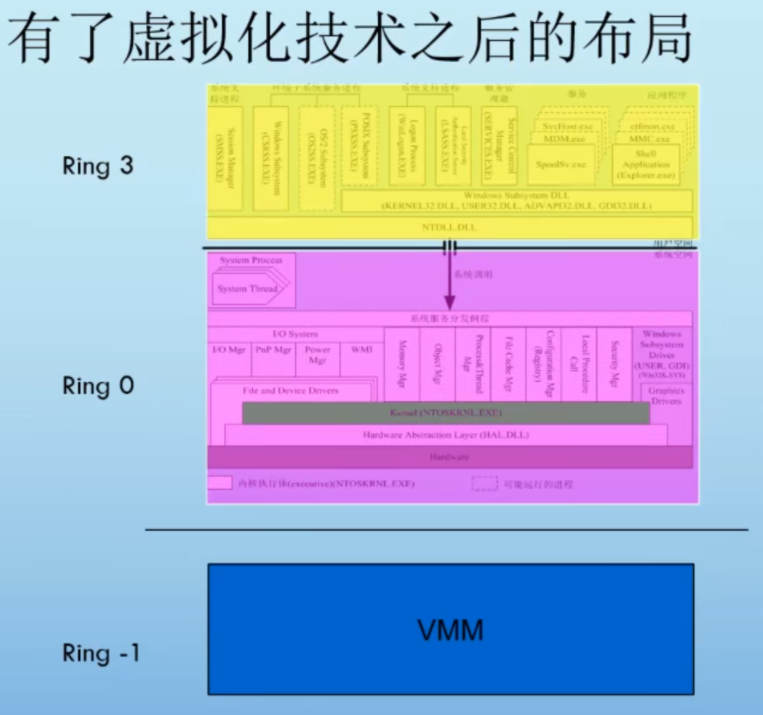

虚拟化技术后，增加了地下室层，VMM:虚拟机监视器

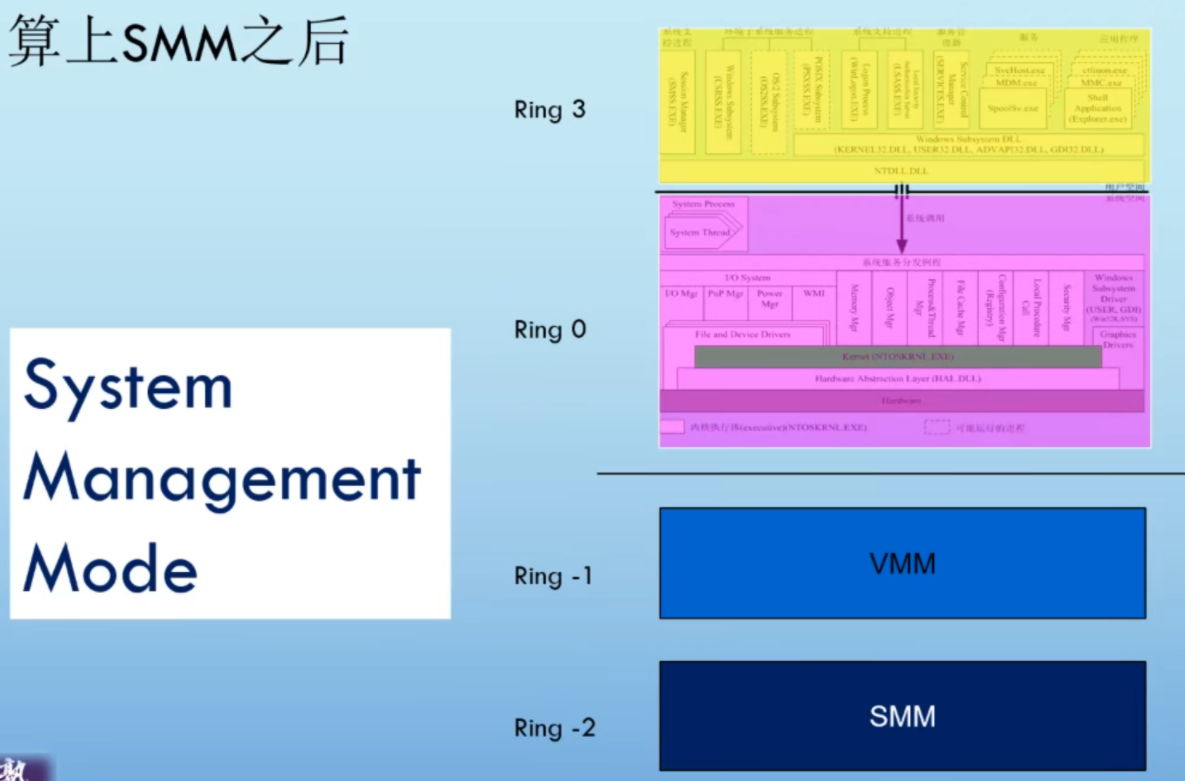

加上intel的系统管理模式，又加了一层。 SMM像如来佛的手掌心，其他层像孙悟空。

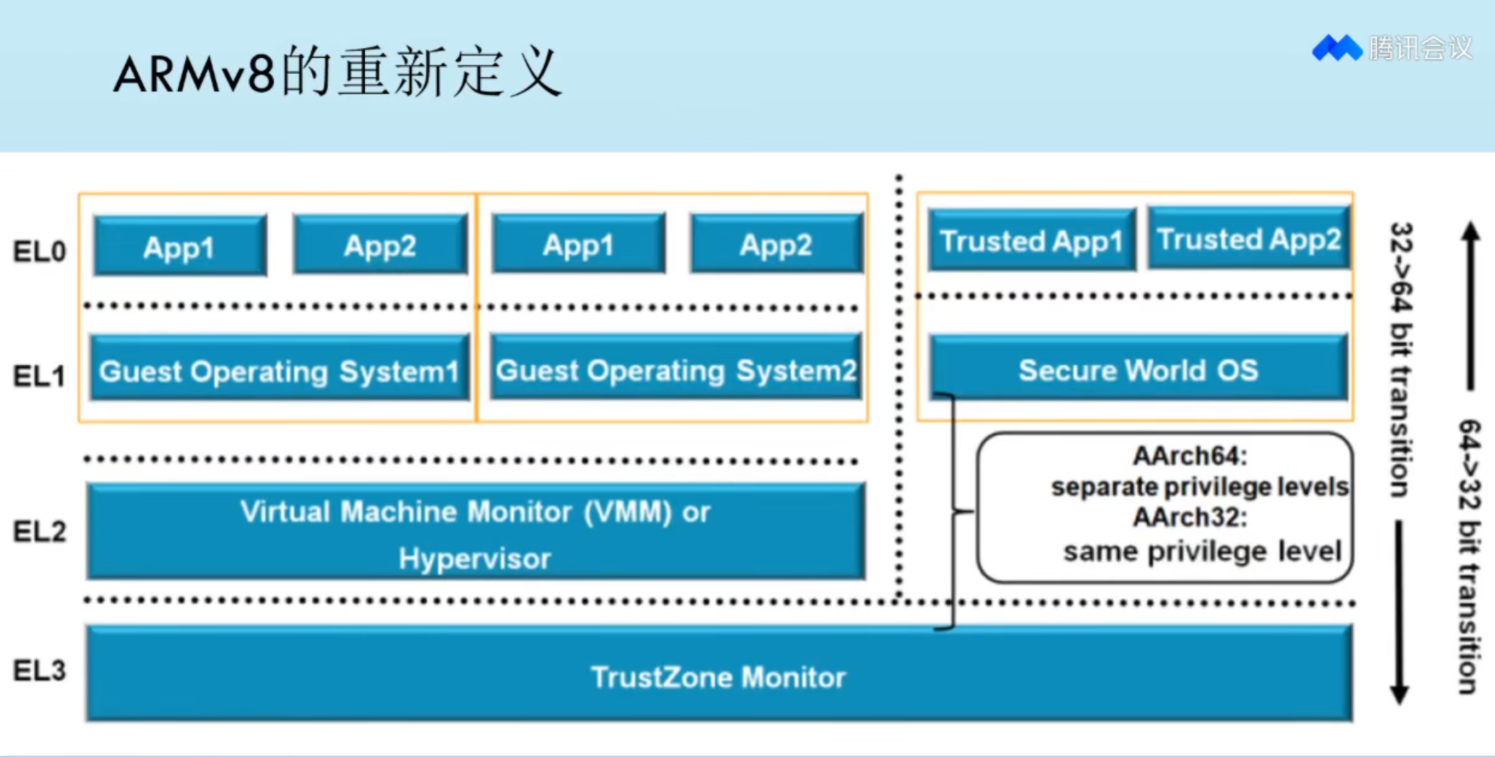

armv8重新定义软件世界.arm源自英国剑桥，定义了更合理的抽象。

arm分为4大特权级别。分为普通世界和安全世界。上面是可信区监视器。

通过读寄存器可以知道当前在哪个级别。

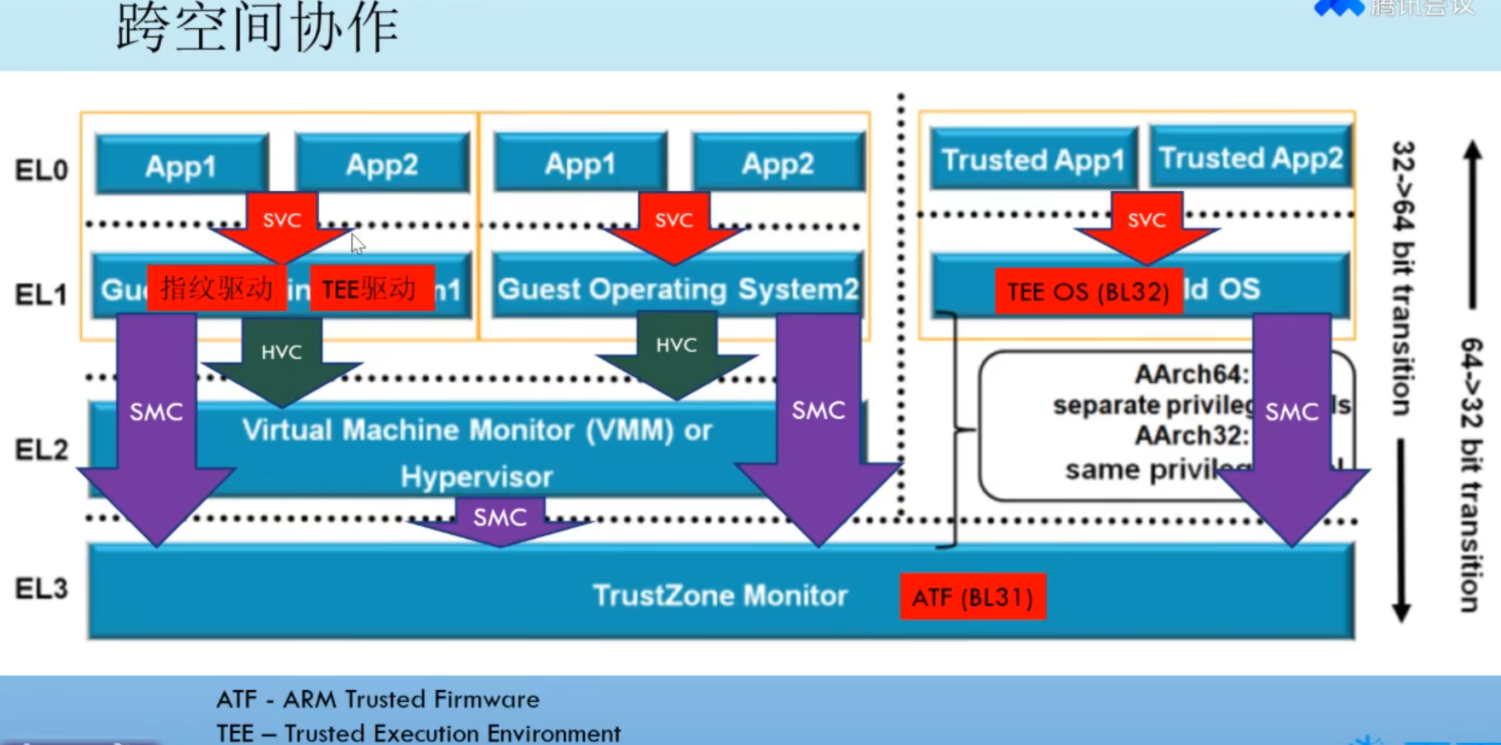

跨空间协作

演示环境

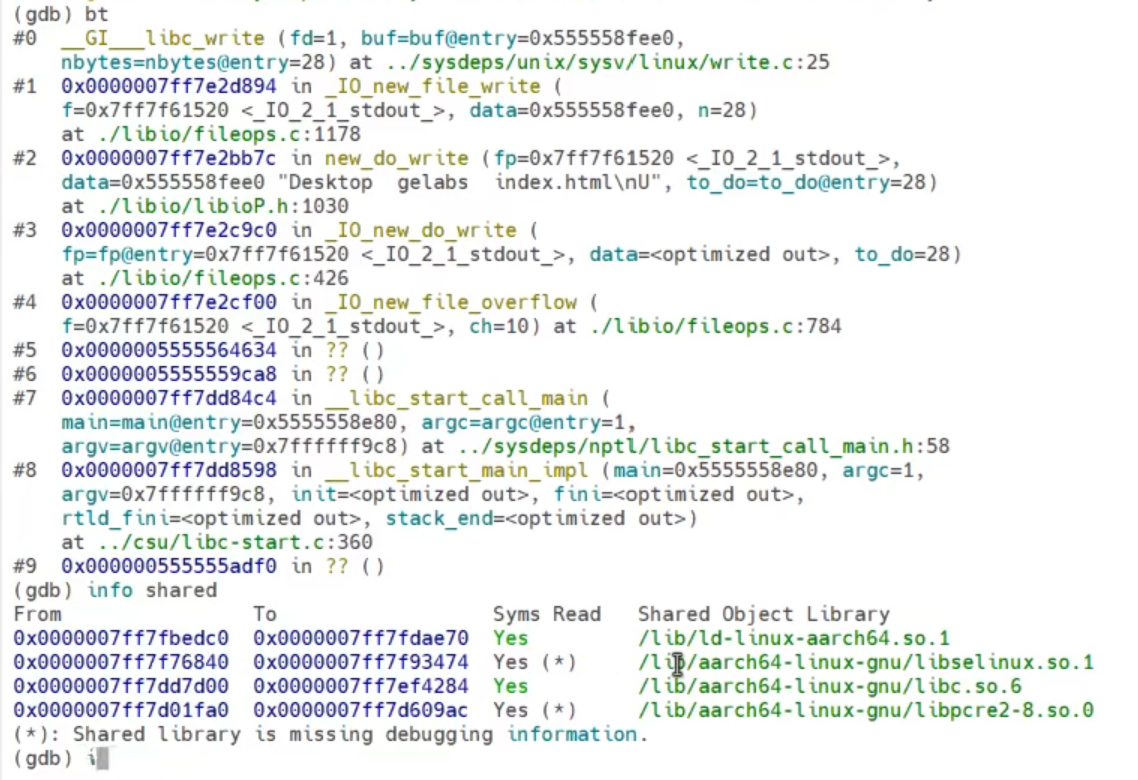

EL0寻常见

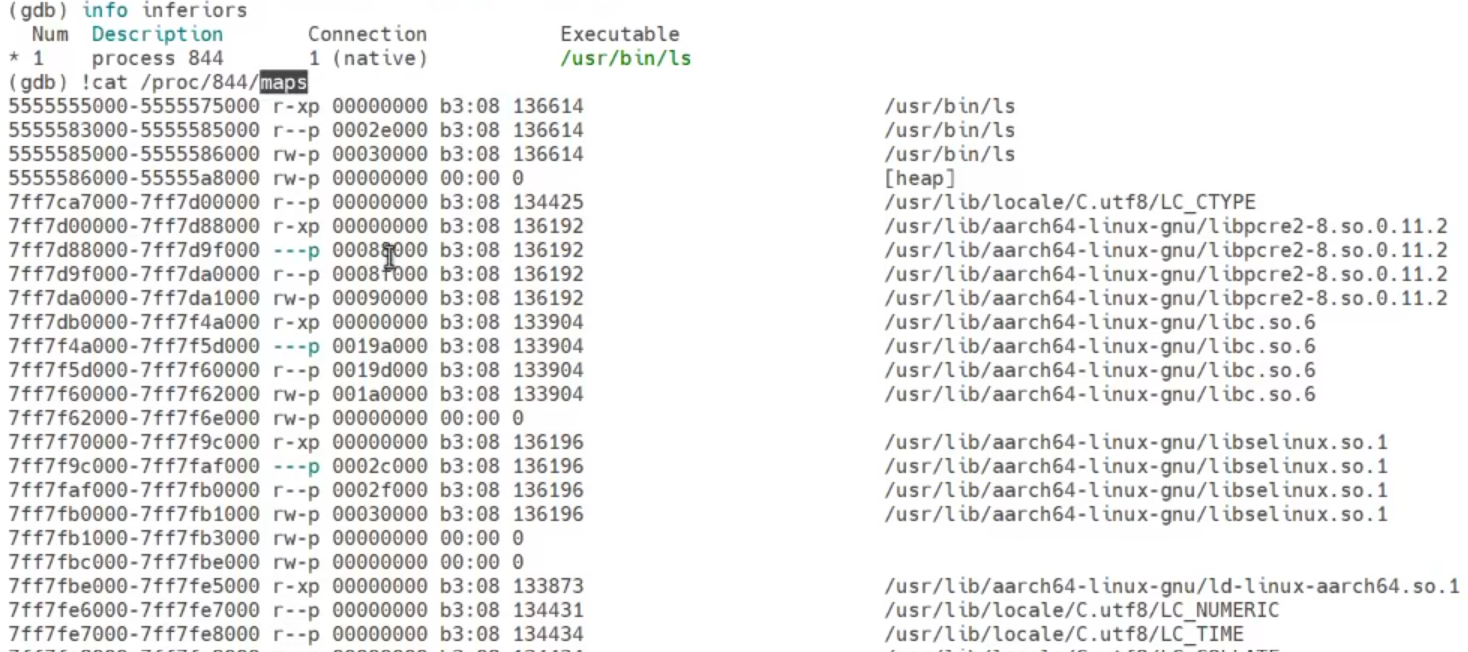

应用层，可以运行gdb ls

在比较低的地址，工具也比较多。

LINUX在EL1

linux要用内核调试

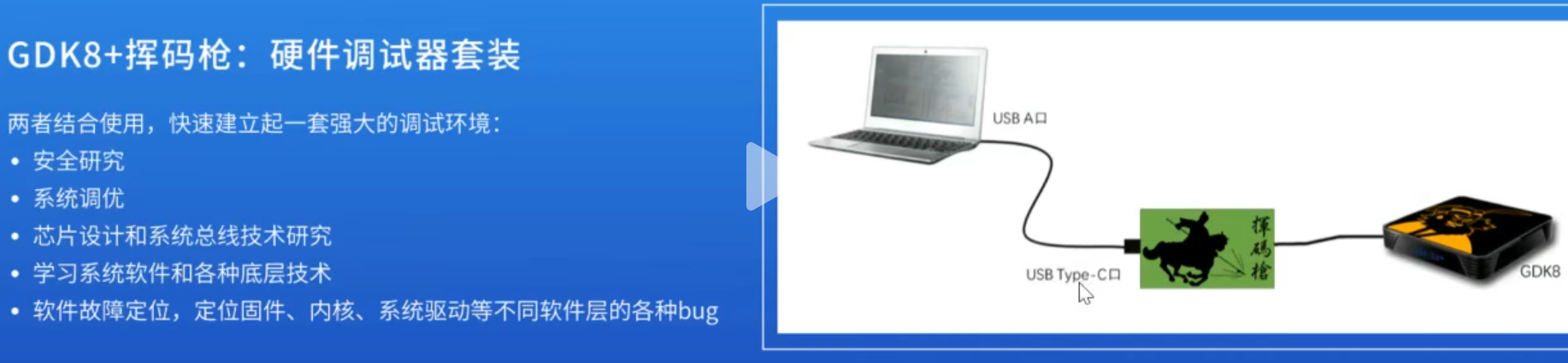

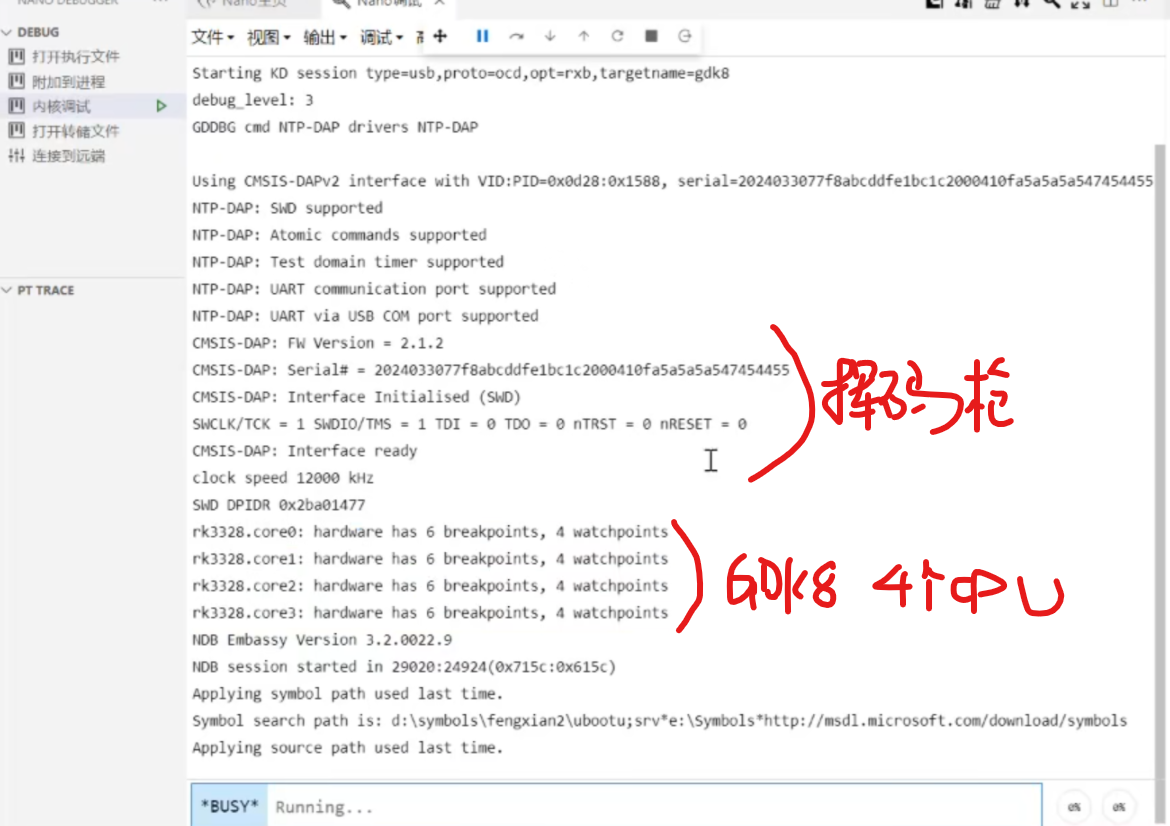

回马枪和GDK通过coresight建立会话。

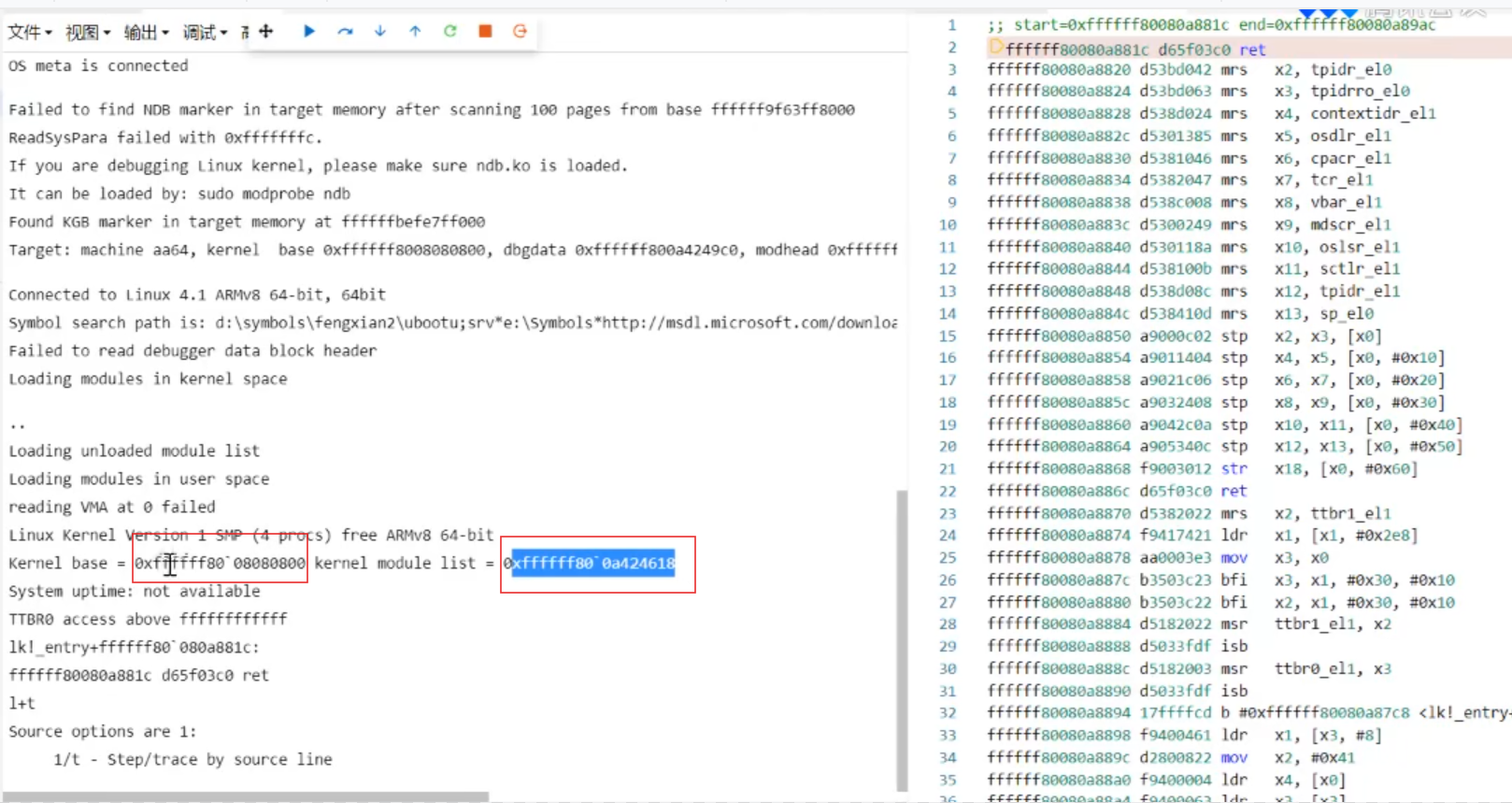

中断后可以看到Linux的基地址

刚才EL0地址比较小，现在内核的地址比较大。
lm命令可以列出模块，lk 是linux kernel的缩写。

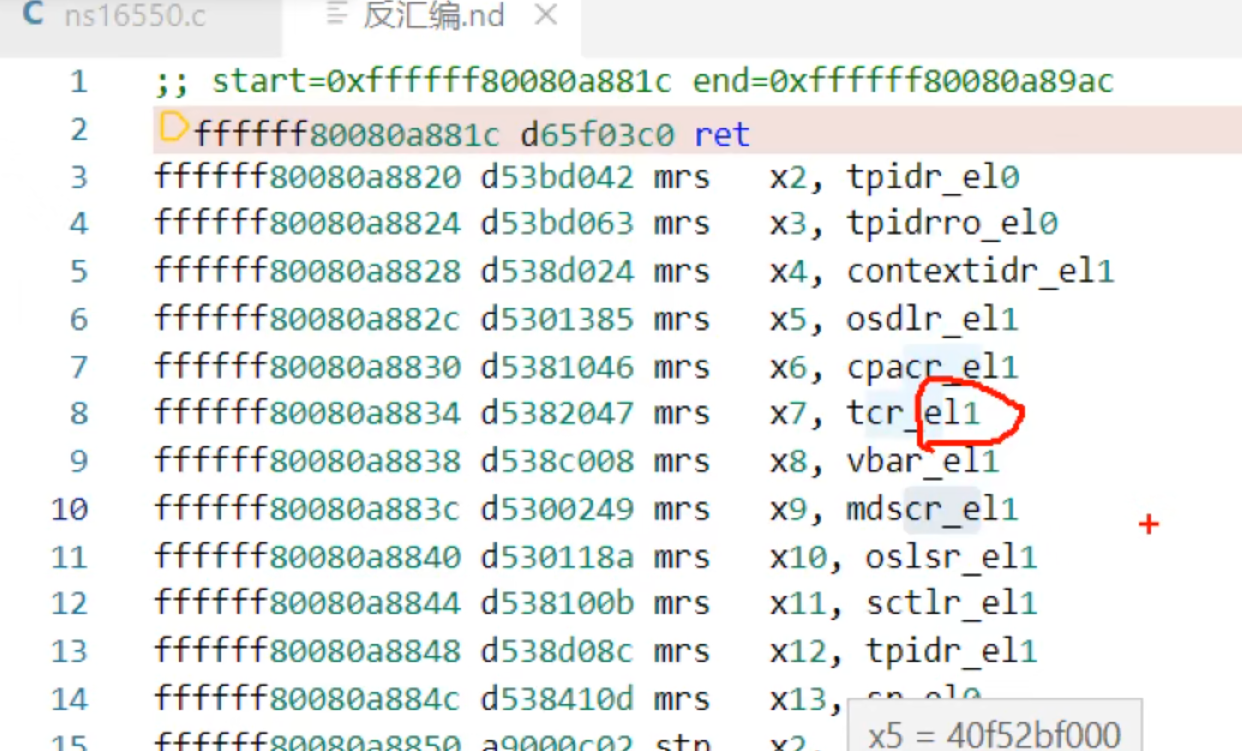

mrs是读ARM系统寄存器。
汇编语言也可以看到特权级别：系统寄存器都标识了el0,el1

设置调试符号路径 .sympath c:\xxx\lkernel

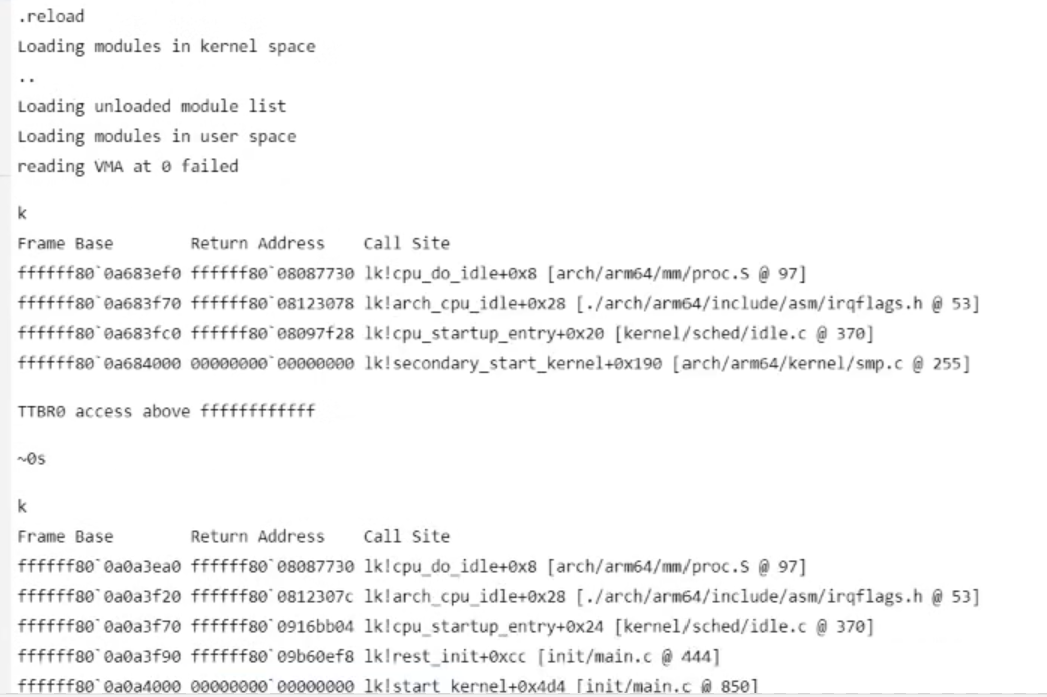

.reload

~0s 是切换到0号CPU

设置源文件路径：.srcpath c:\xxx,h  这样可以自动对应源文件

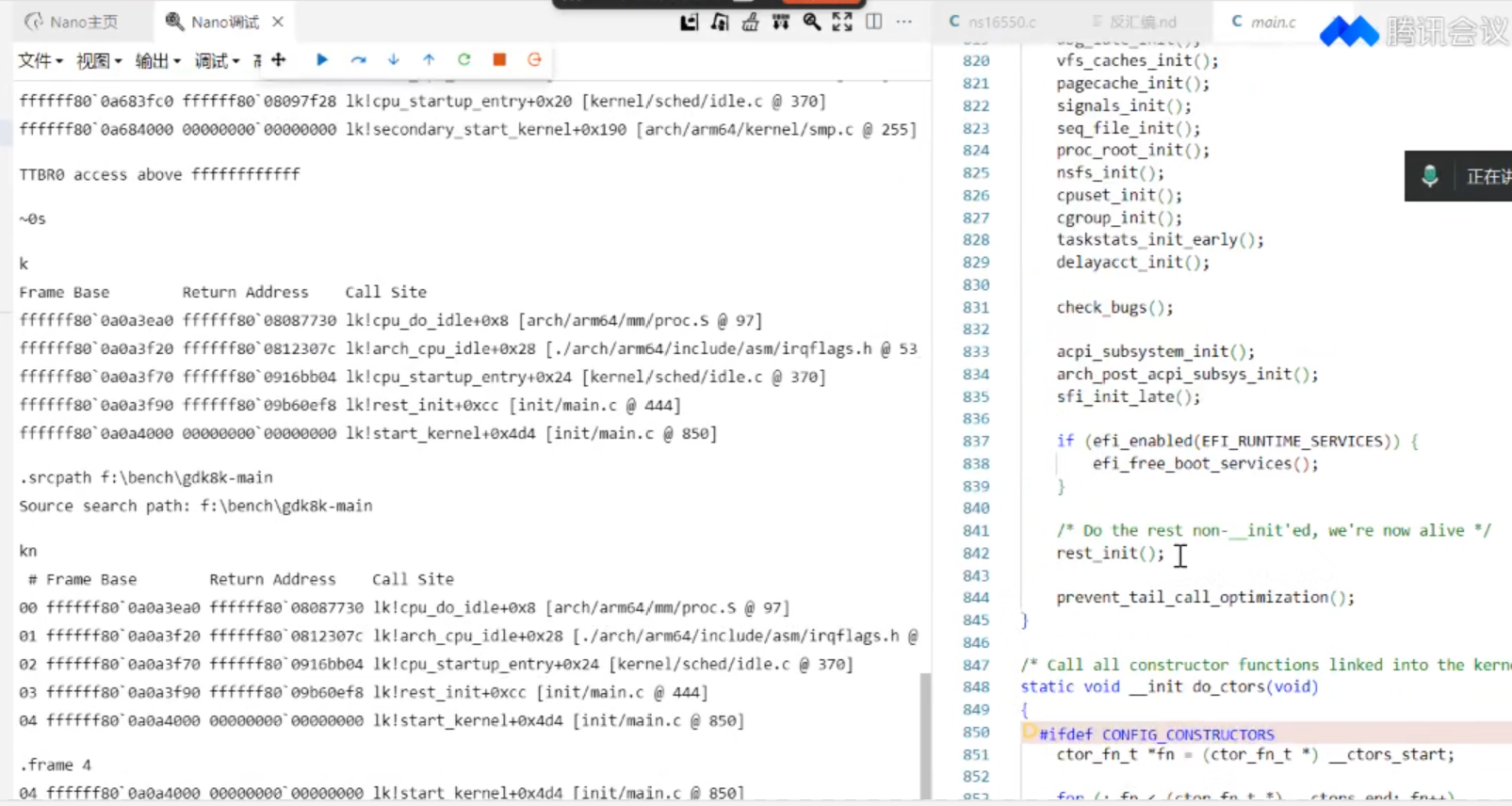

.frame 4  时光倒流到4号栈帧

rest_init: 其余的初始化，会把其他CPU唤醒。最后跳到idle loop休息。

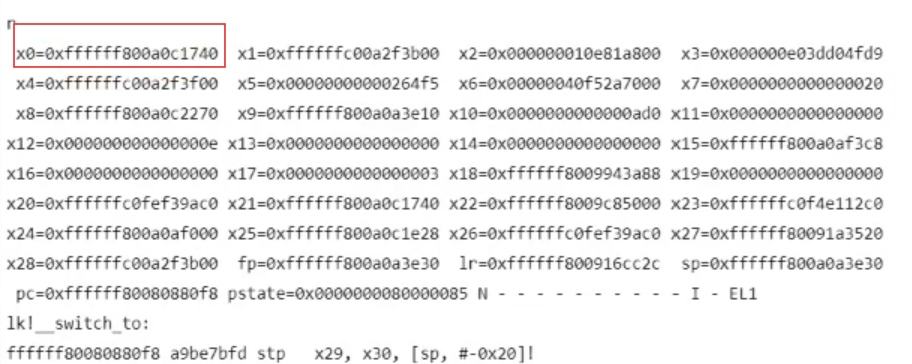

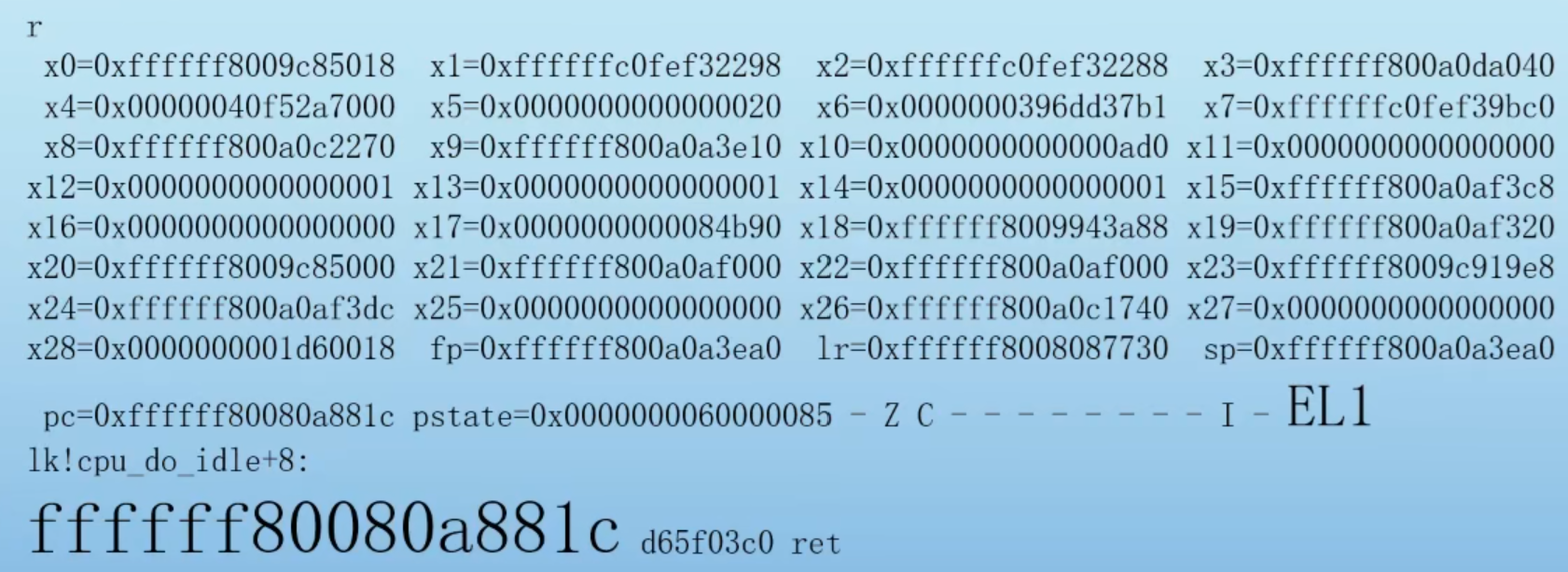

r 查看寄存器

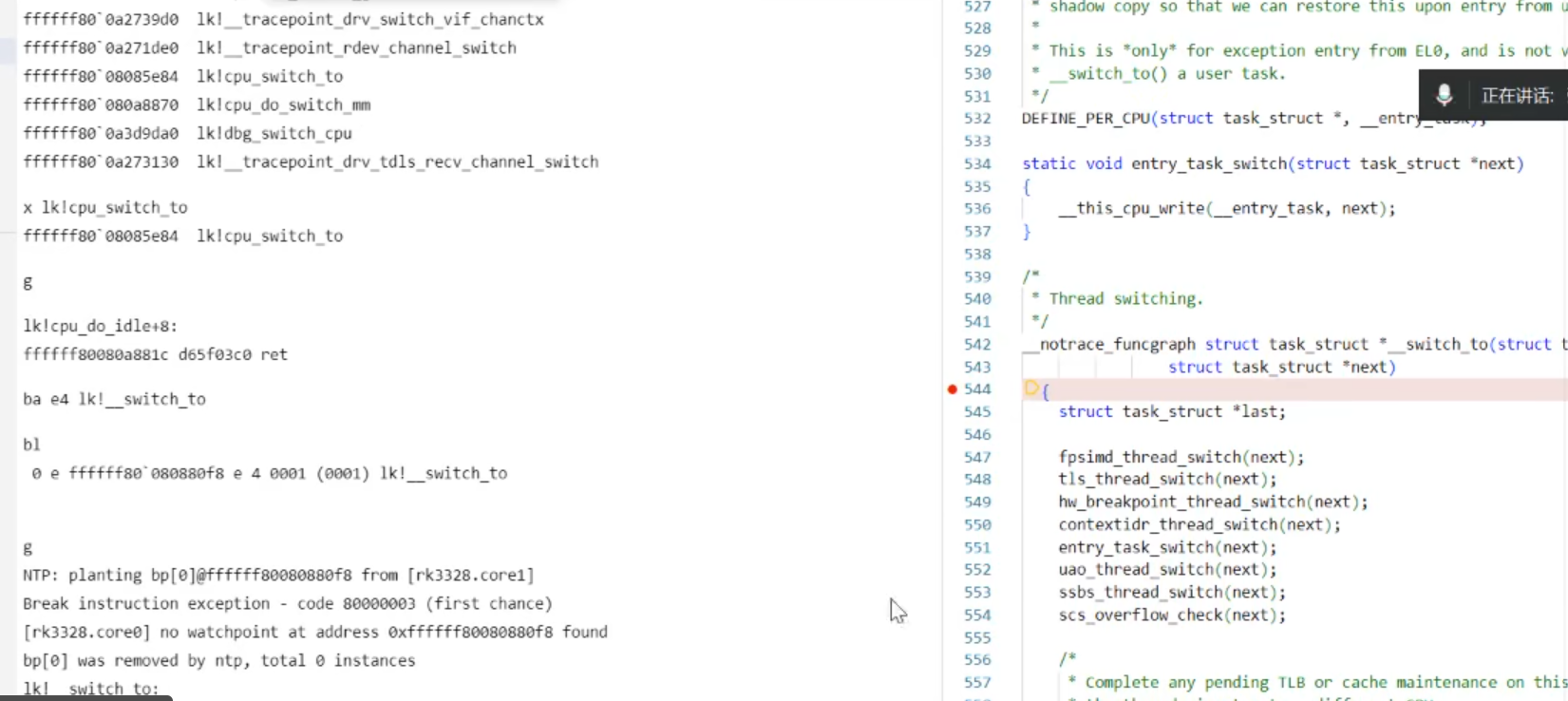

x lk!*switch*
x lk!cpu_switch_to
ba e4 lk!cpu_switch_to
断点命中：

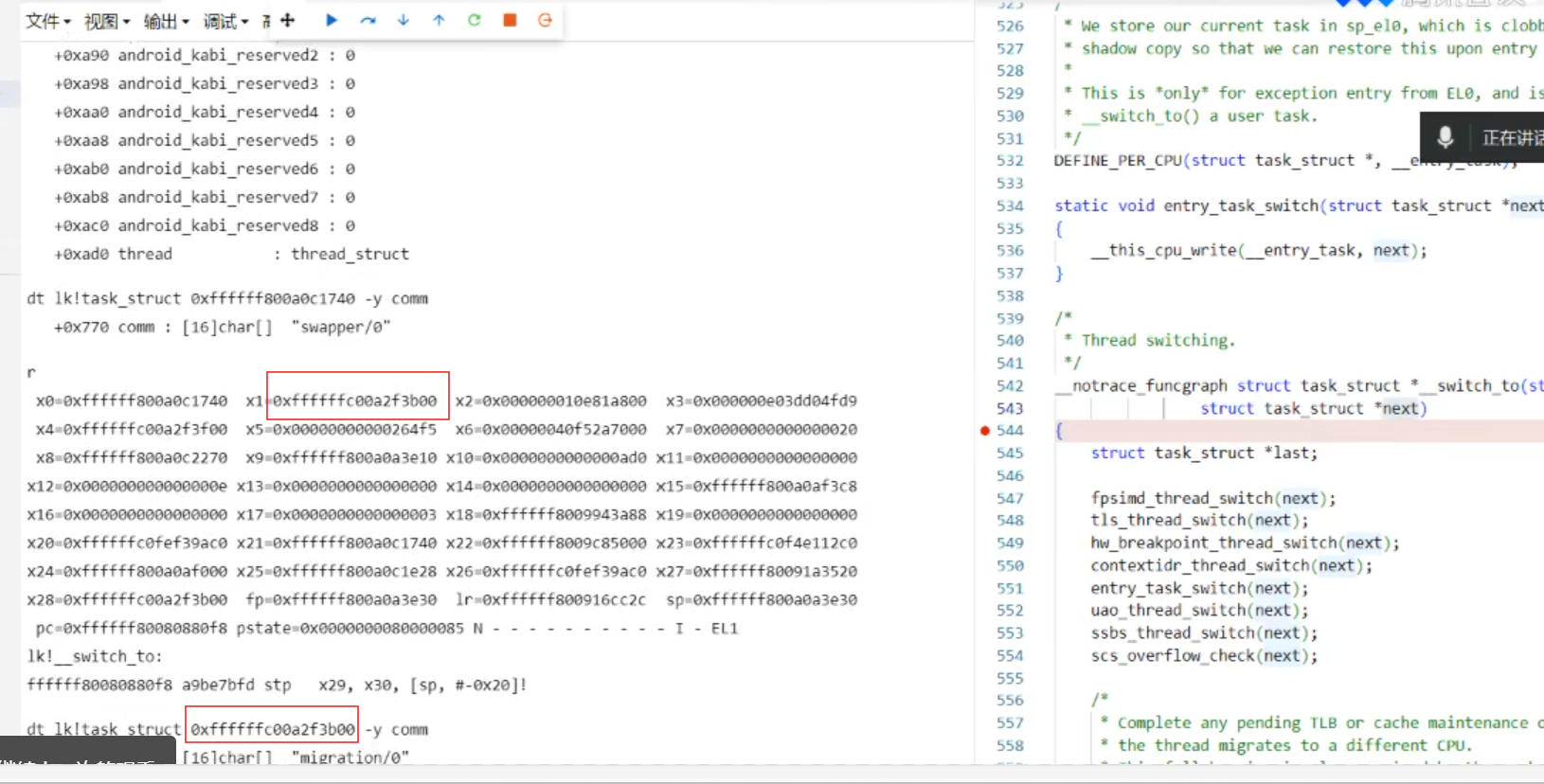

内核在切换线程的时候中断下来了。可以亲眼看到切线程的过程。

prev是前一个线程，next是后一个线程。无论前后，都是个task_struct的大结构体

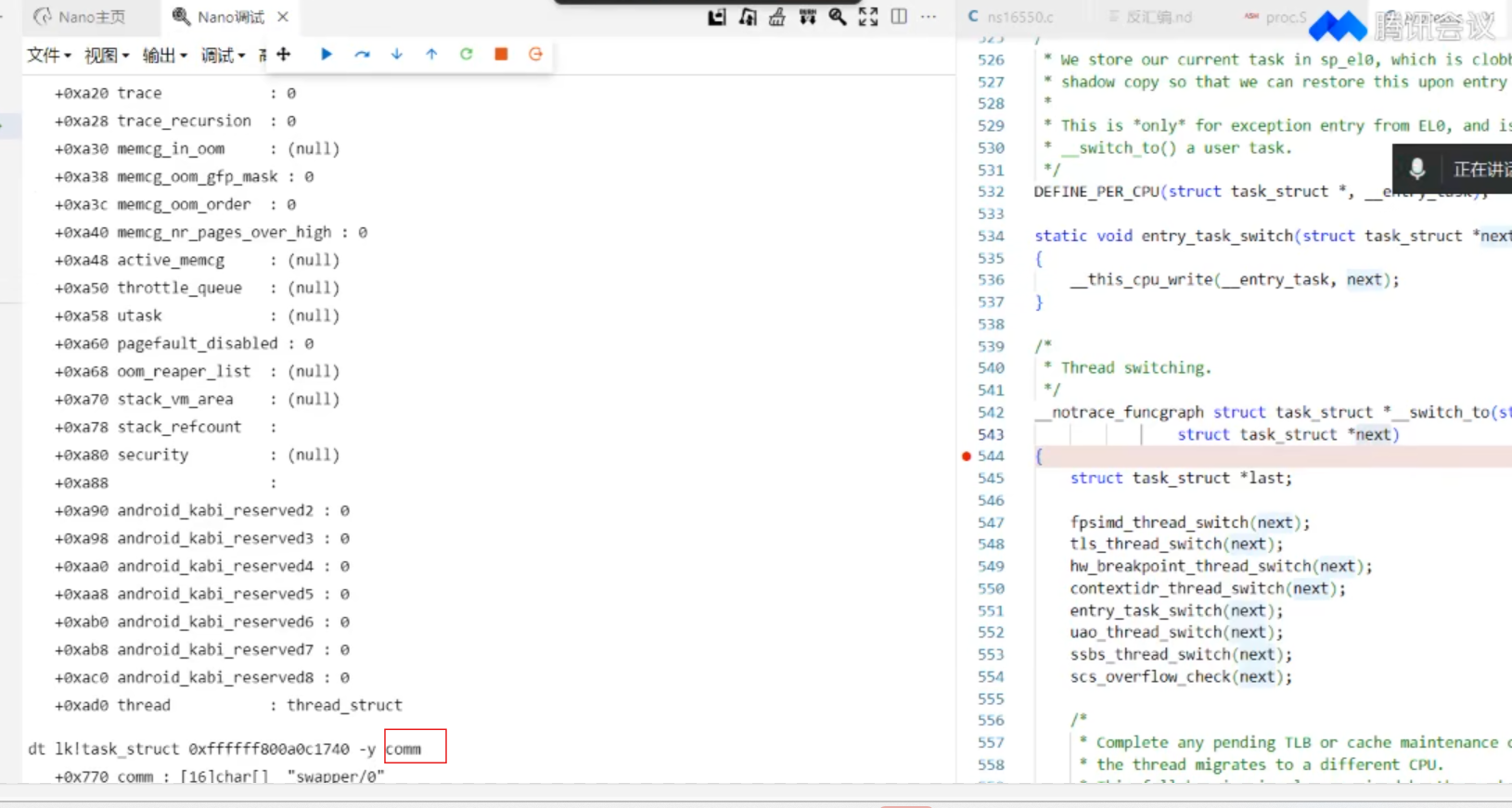

x0就指向这个结构体，可以dt查看

其中的comm字段是线程名称。

arm传递参数，前6个用x0~x5来传，刚才x0是prev, x1就是next

migration线程是监护CPU ready队列的

bd *  把断点禁止到

g 重新跑起来

内核空间

XEN或者UBOOT在EL2

启动时UBOOT，启动好了XEN住。
感受一些UBOOT

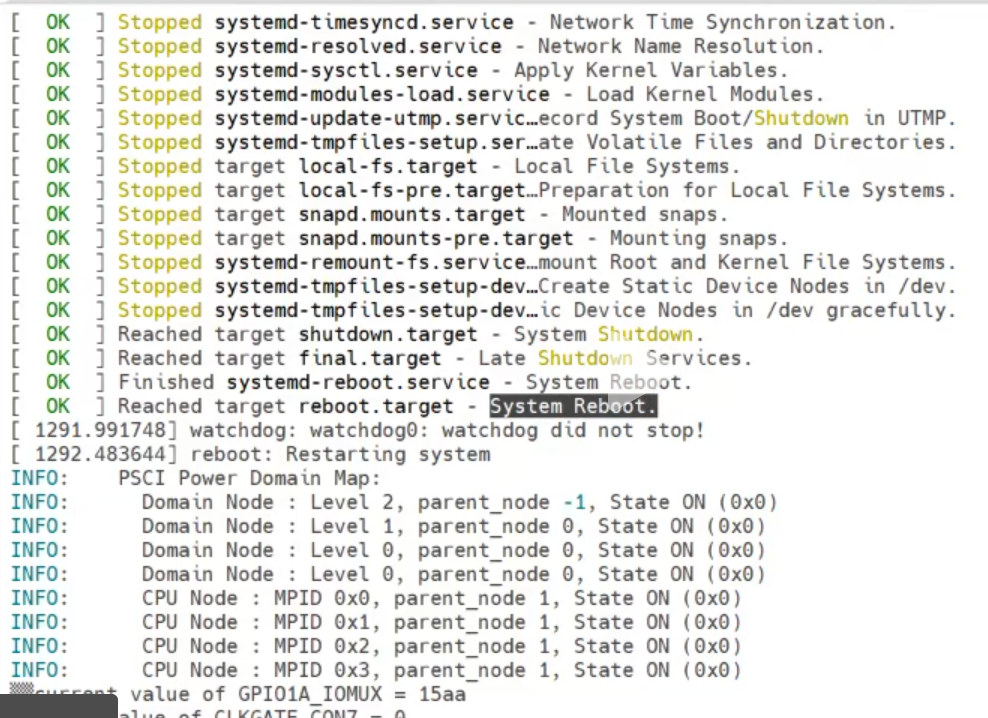

reboot gdk8
sudo reboot
按11可以进入uboot命令行

help  :列出uboot的命令

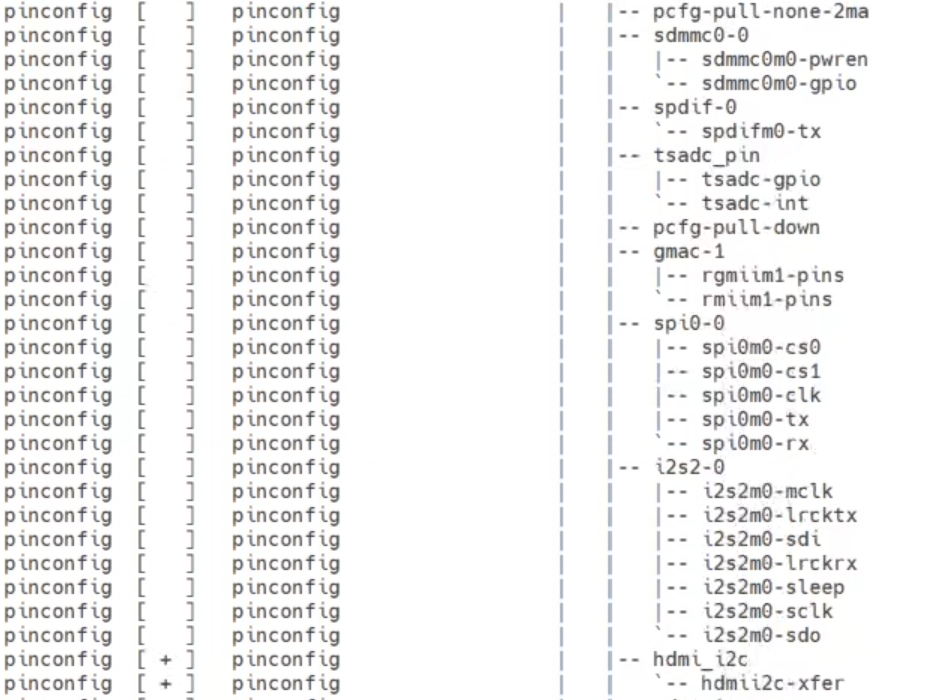

dm tree  看设备树

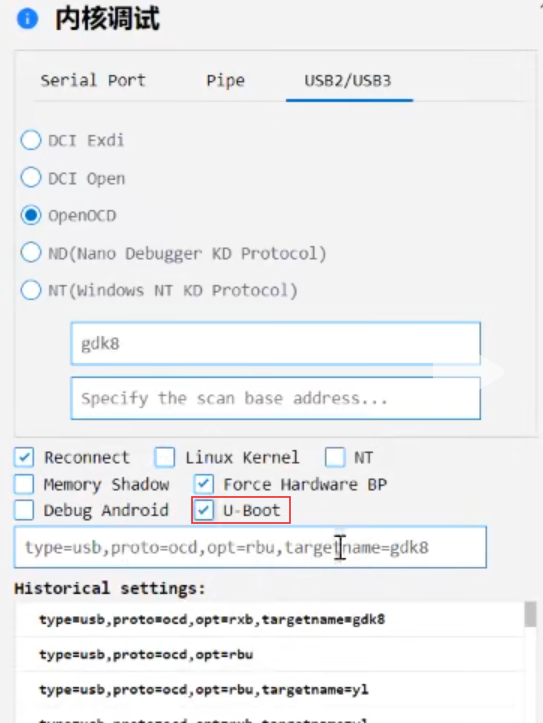

也可以用NDB调试,选uboot

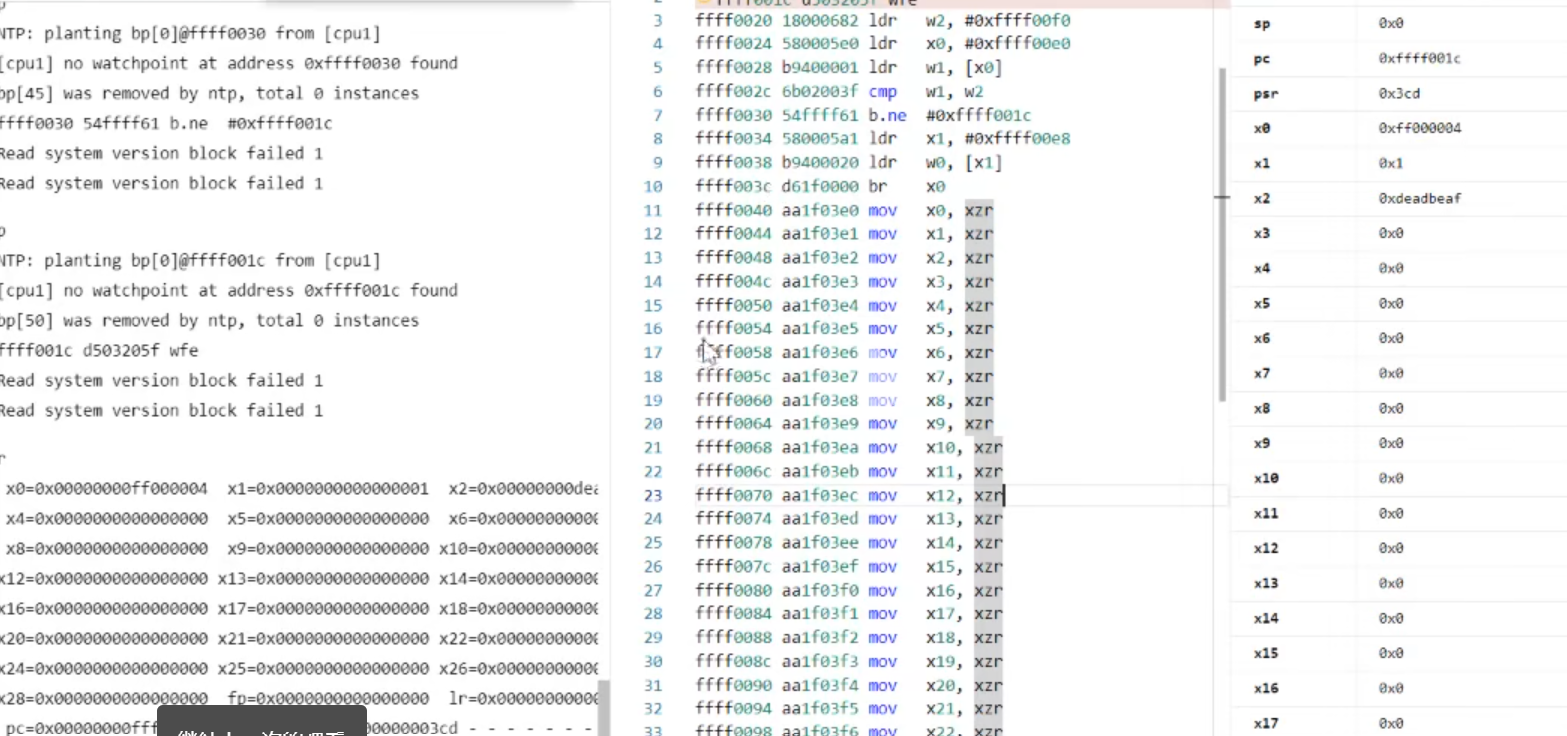

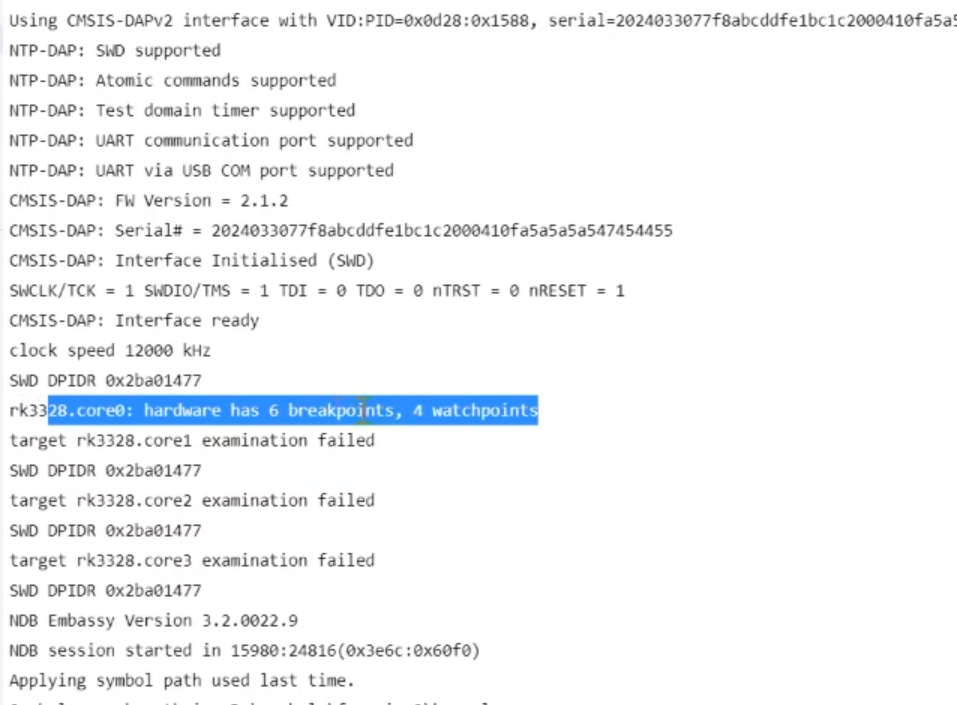

uboot阶段，只有0号CPU工作，其他3个核诊断失败，说明还在睡觉。

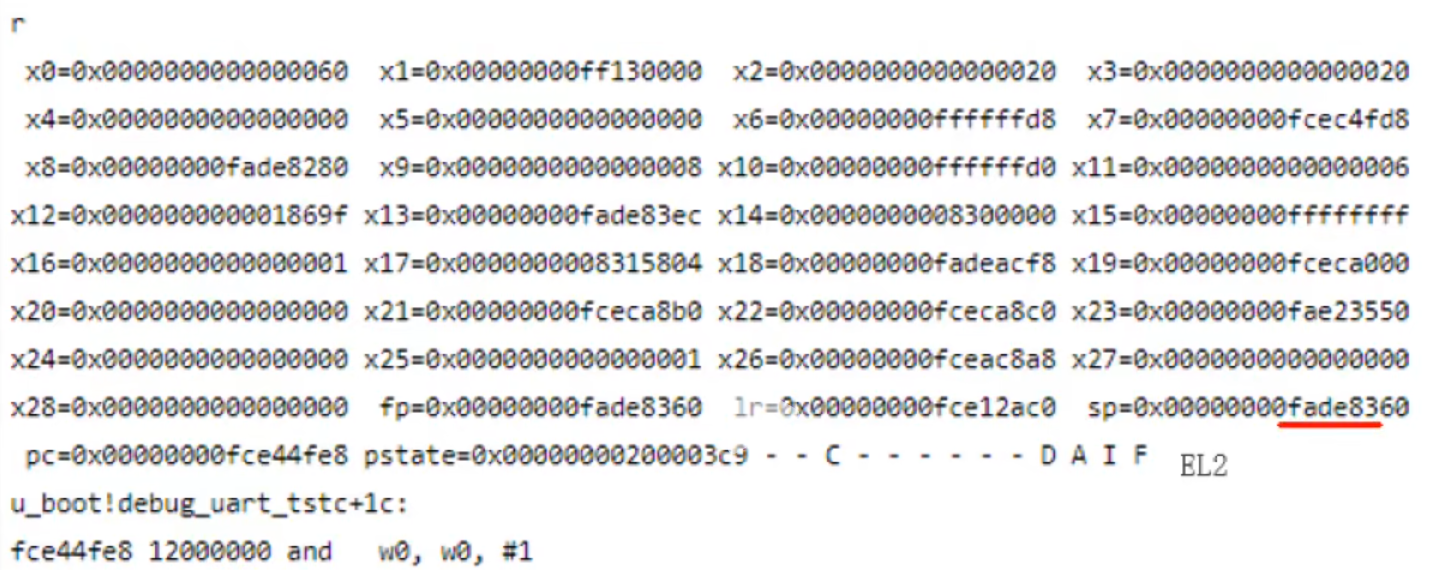

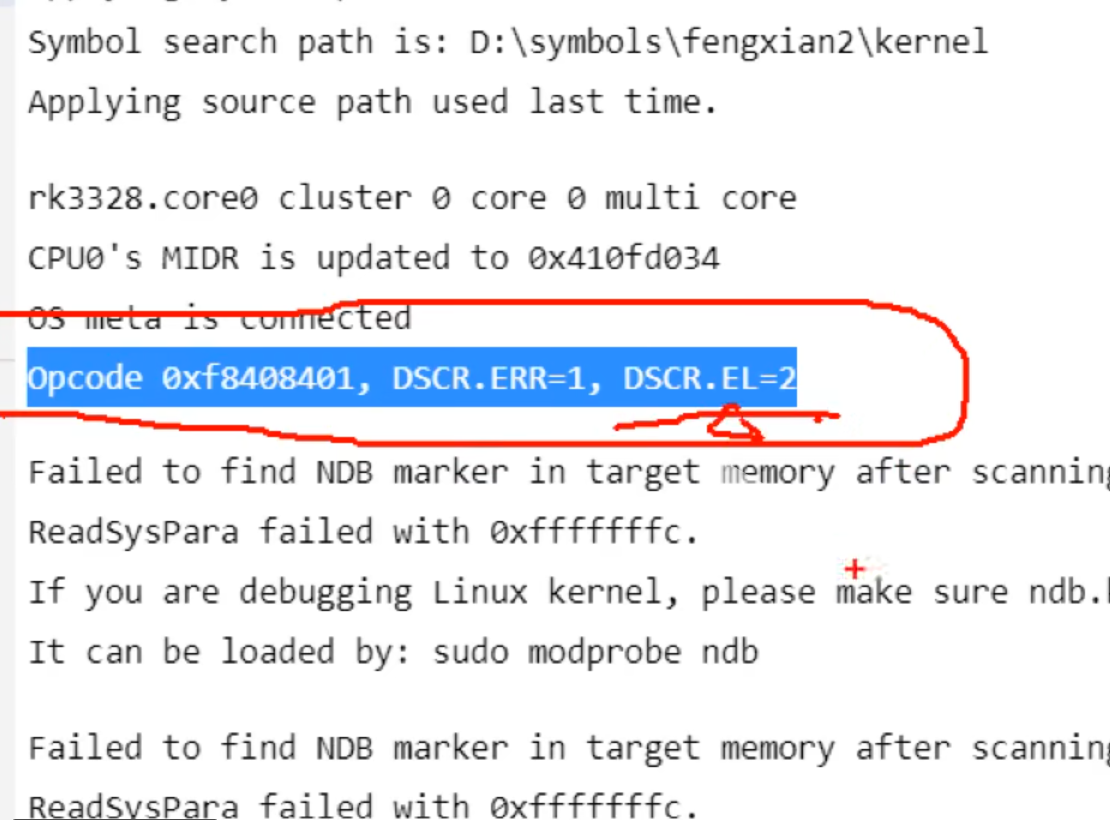

coresight寄存器DSCR也检测到目前处于EL2

NDB识别语义,也可以进行源码级别的跟踪调试

PC地址，栈地址，都有不同的特点。

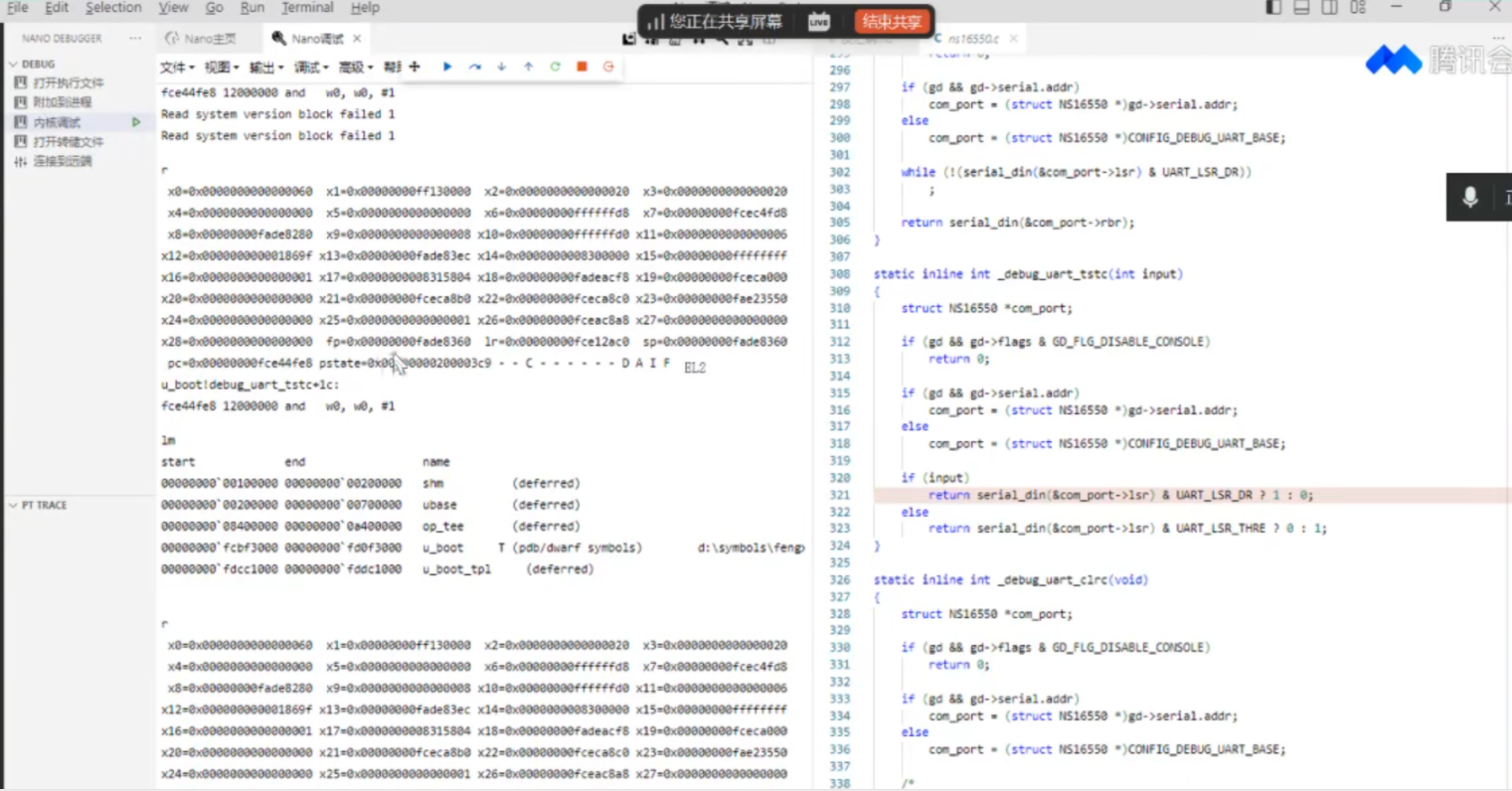

lm 查看模块

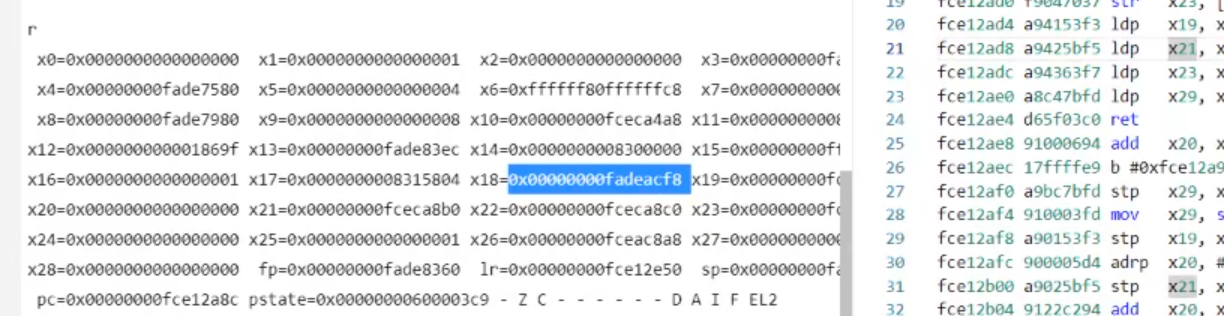

uboot有一个精妙设计，x18放特殊值

.sympath  检查符号路径，发现还是kernel的，要切换到uboot
.sympath d:\xxx\uboot ,然后就可以看到代码位置了。

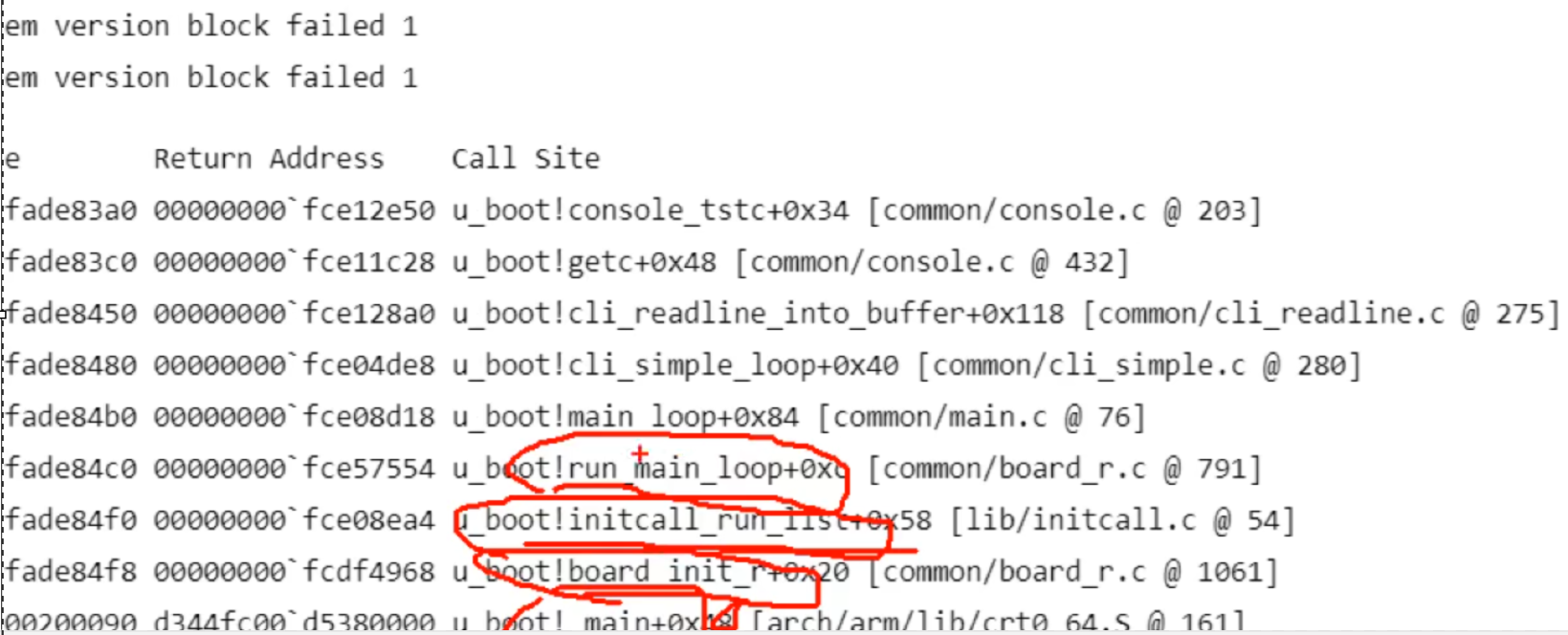

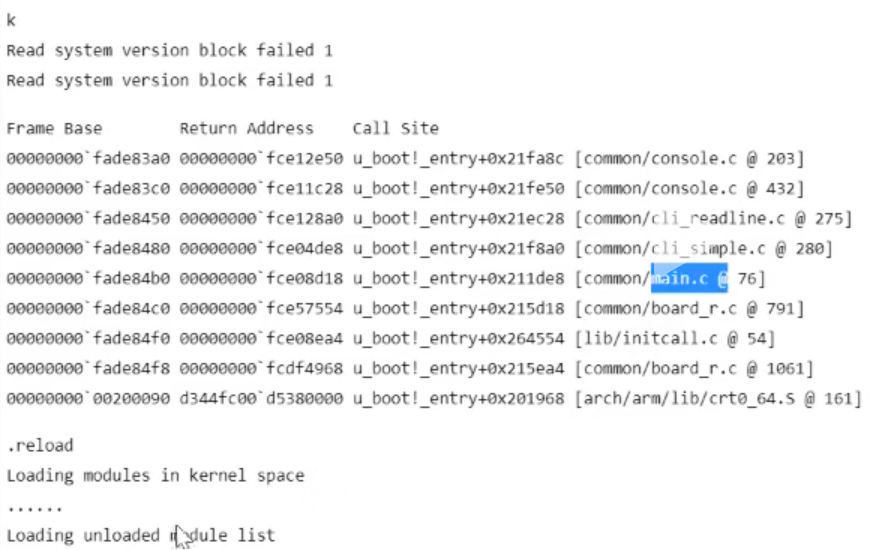

典型堆栈

ba e4 uboot!getc  设置断点

kn

.frame

.srcpath f:\xxx

dv  看参数

xen在云上使用很多。也是来自剑桥。使用内存也有字节的特点

ATF在EL3

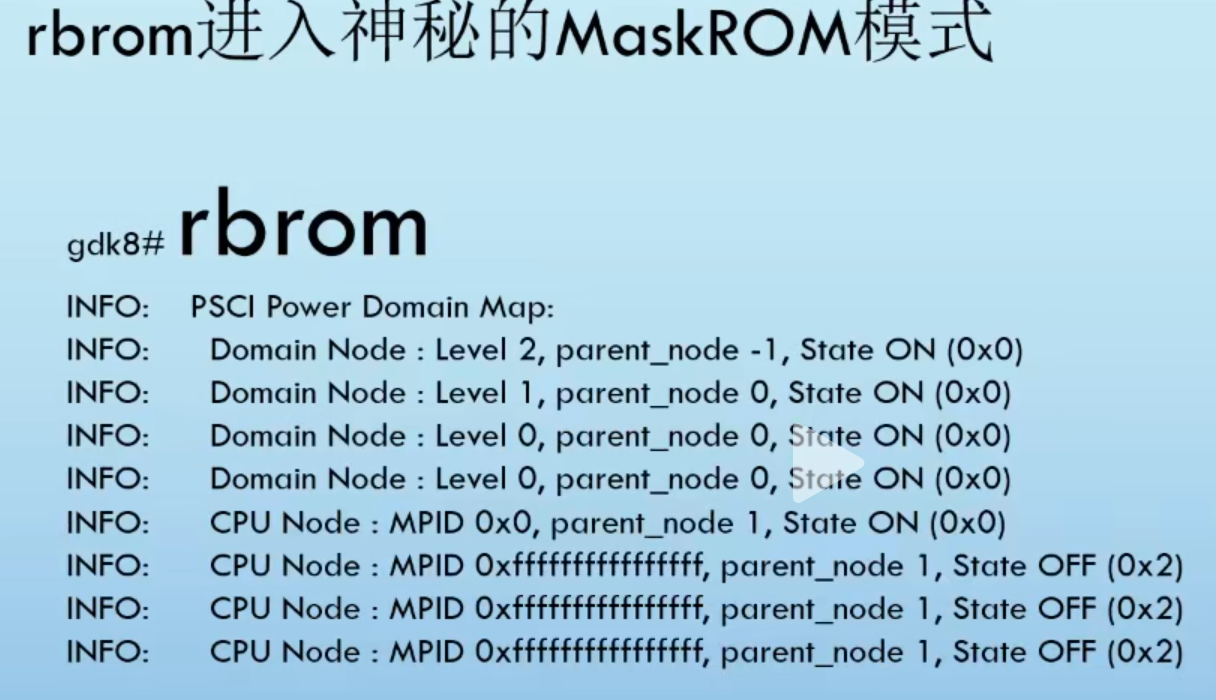

uboot中敲rbrom

CPU会重启。

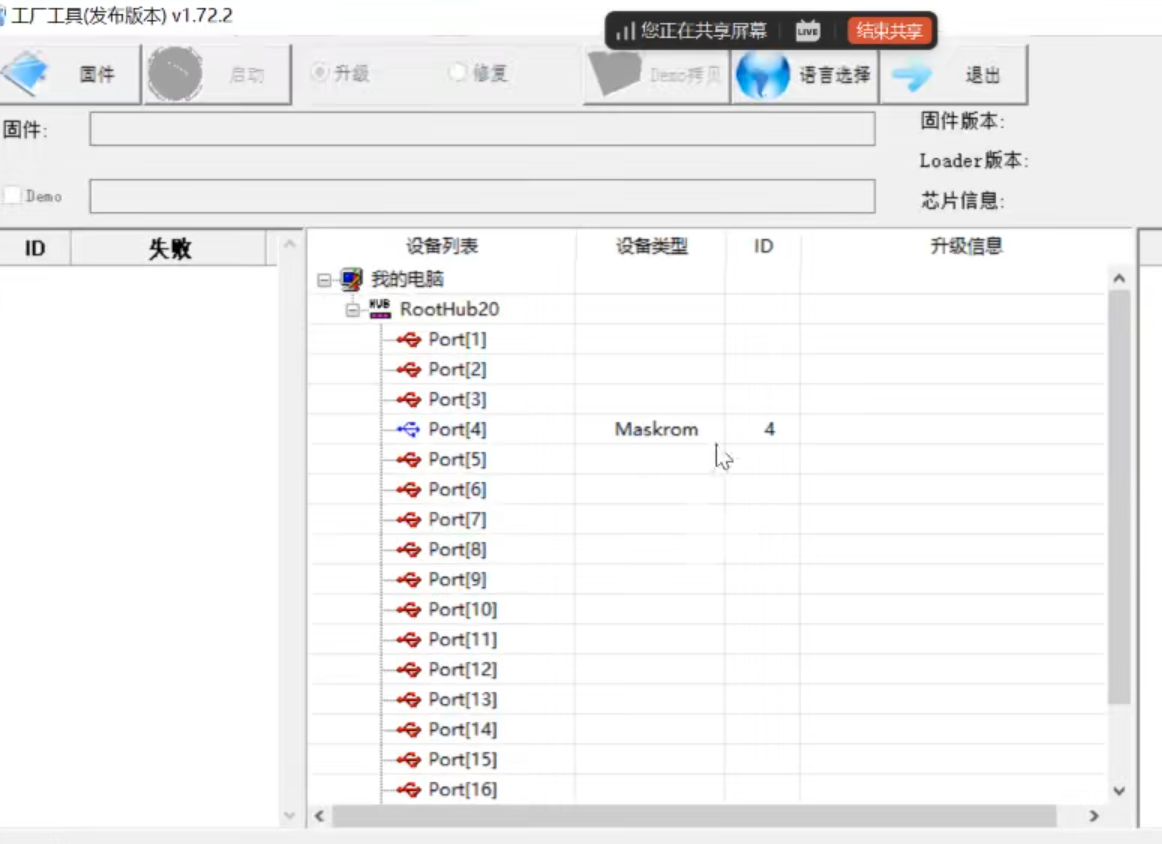

rom模式会提供工具刷机

也可以调试
