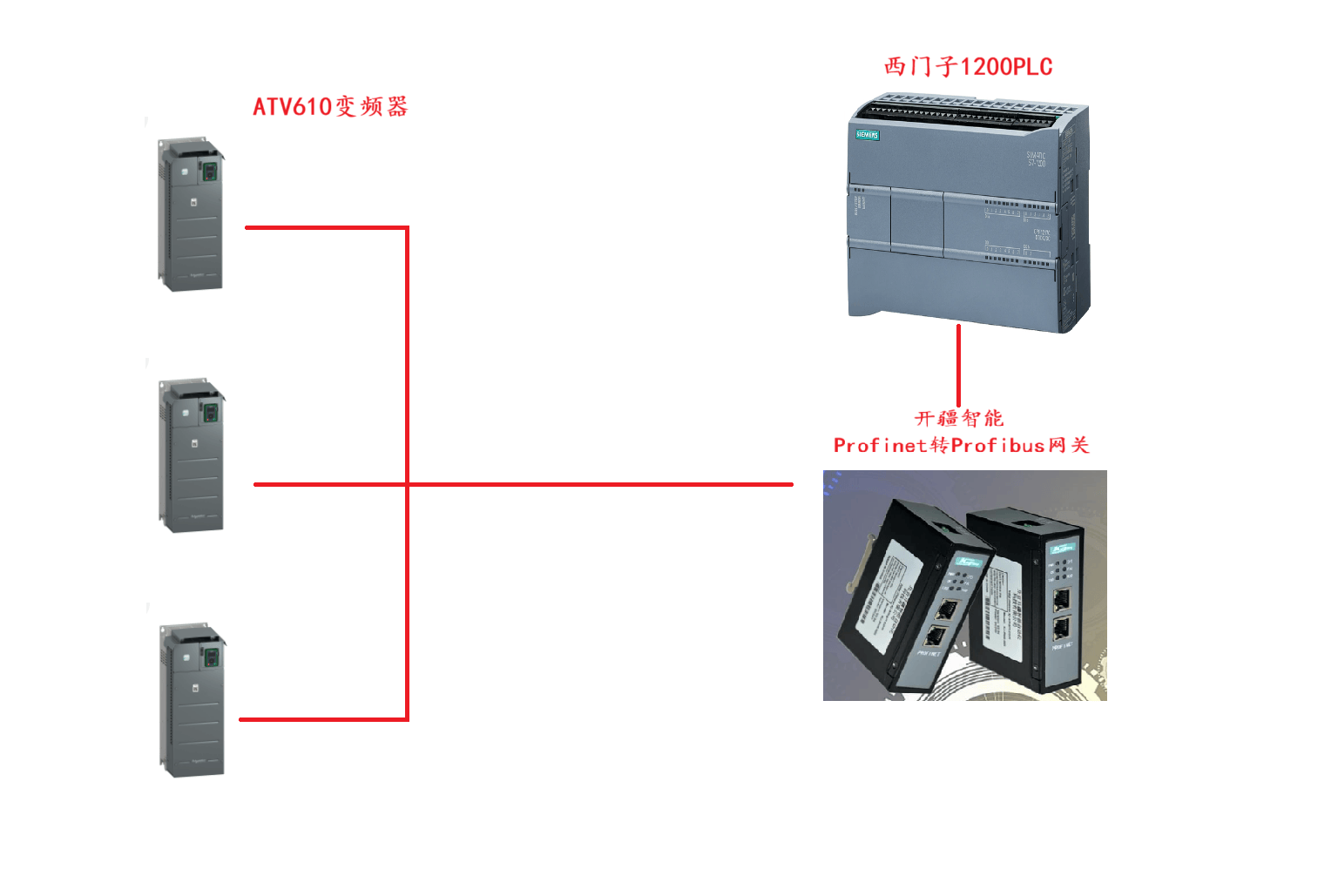

开疆智能Profinet转Profibus网关连接施耐德ATV610变频器案例

配置过程：

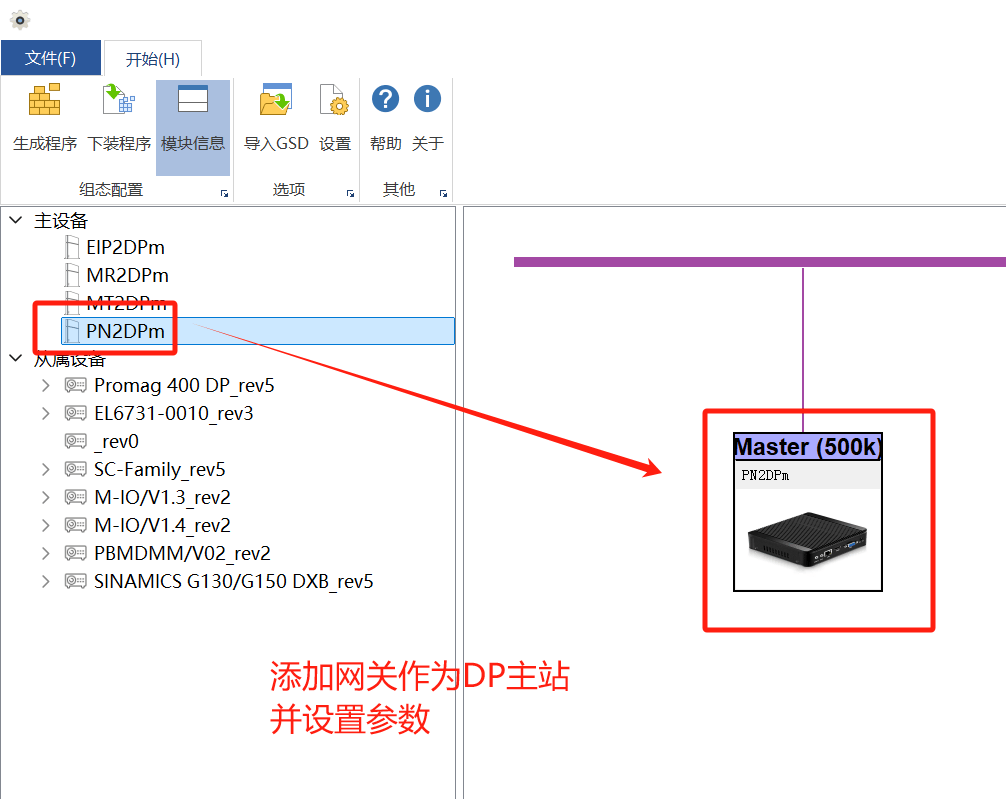

1. 打开网关配置软件“”新建项目并添加模块PN2DPM并设置参数

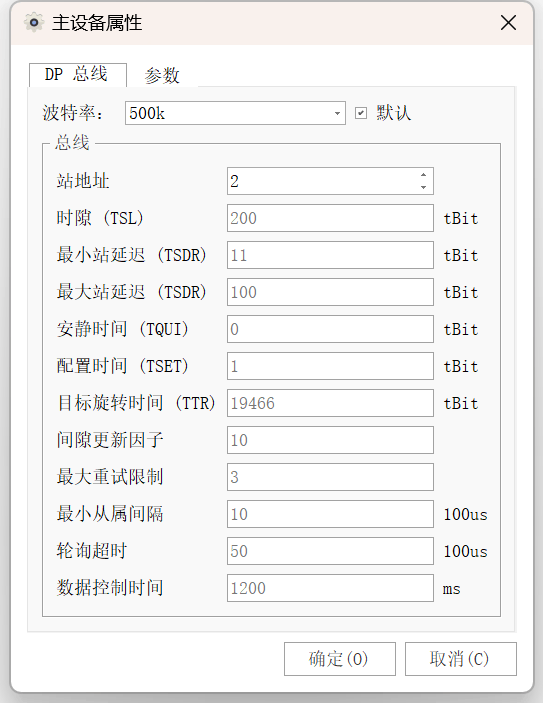

首先设置网关的Profibus参数。如主站地址，波特率等。（一般是1.5M，其他参数一般默认）

设置Profient参数，与PLC组态保持一致，主要是设置网关从站在Profinet一侧

的设备名称及IP地址。

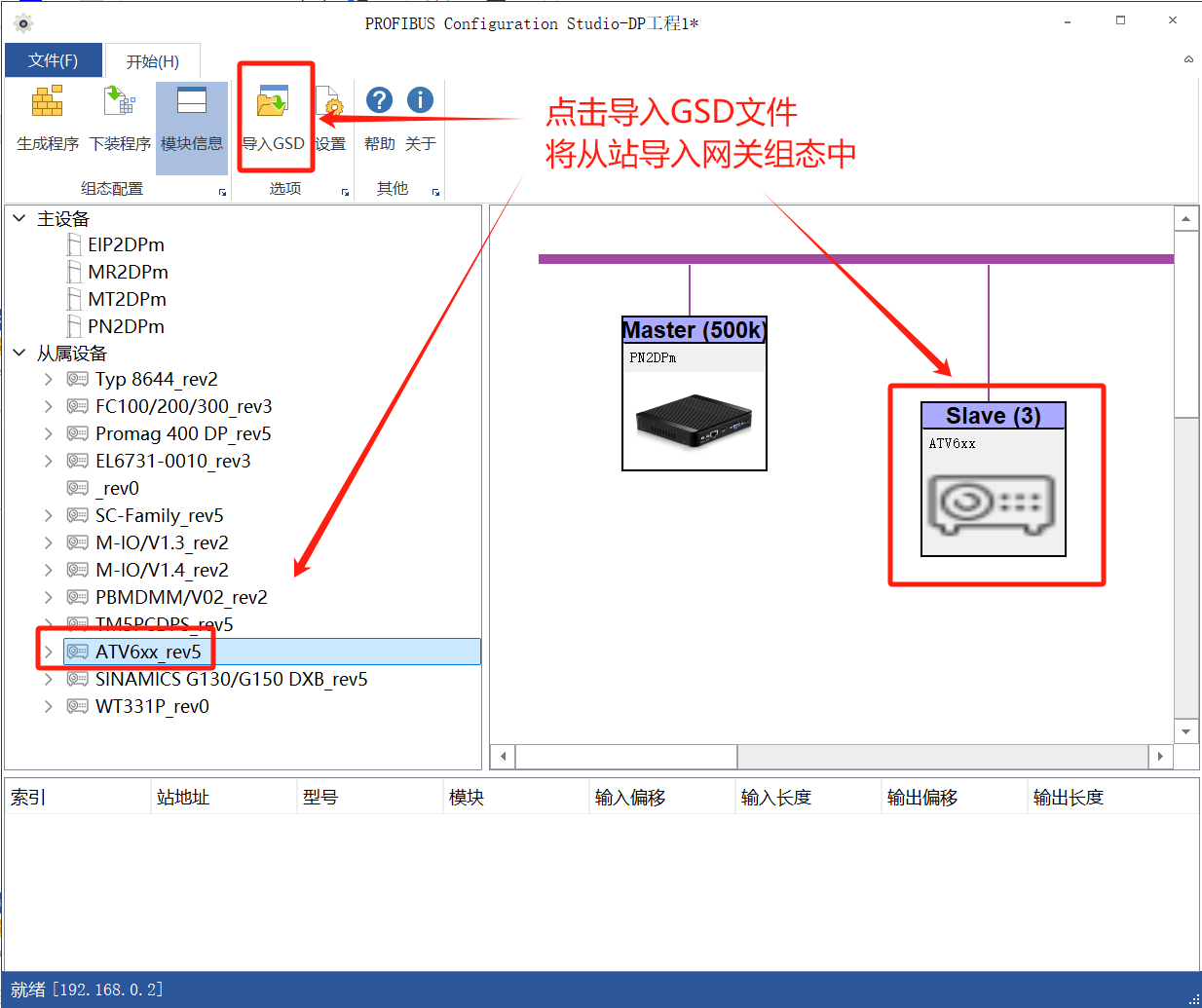

将从站的GSD文件导入网关配置软件（注意，此处导入的是Profibus从站的GSD，并非Profinet所用的GSD）并添加从站设置好站地址。

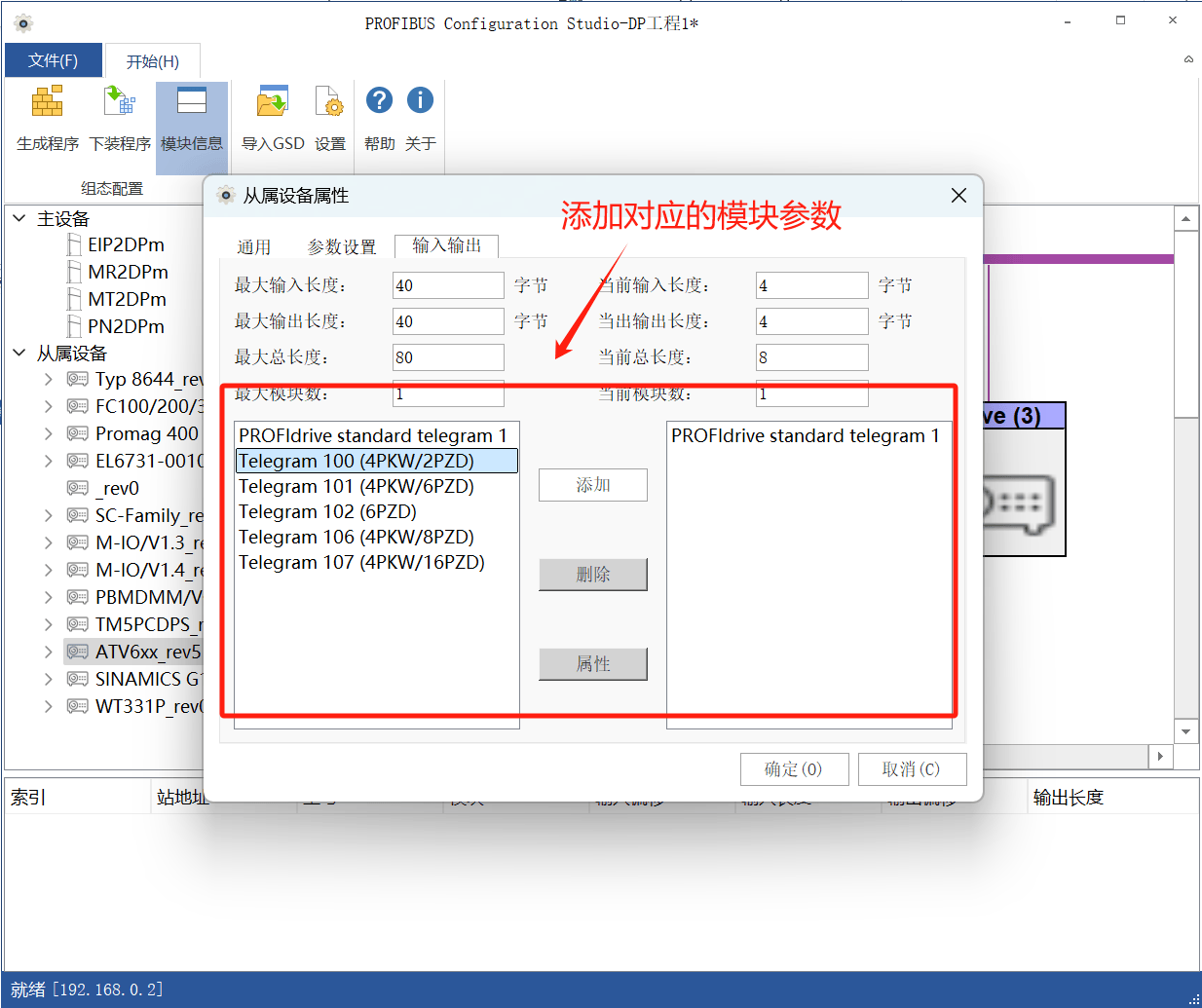

双击从站，根据具体型号添加需要的模块参数。

配置完成后参数配置会出现在下方，确认无误后将配置下载进网关即可。

打开PLC并进行Profinet一侧的组态配置

PLC组态：

打开西门子PLC组态软件新建项目

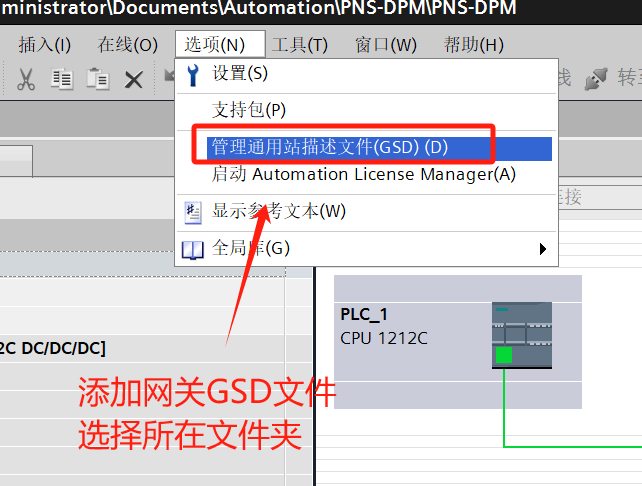

新建项目并添加PLC，导入GSD文件。

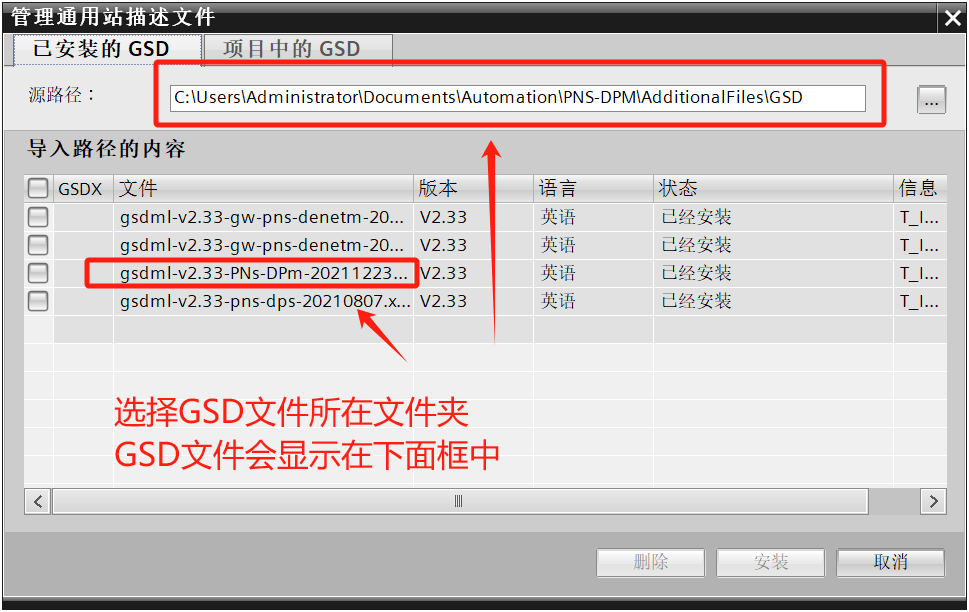

找到GSD所在文件夹，当GSD显示在下方框中。

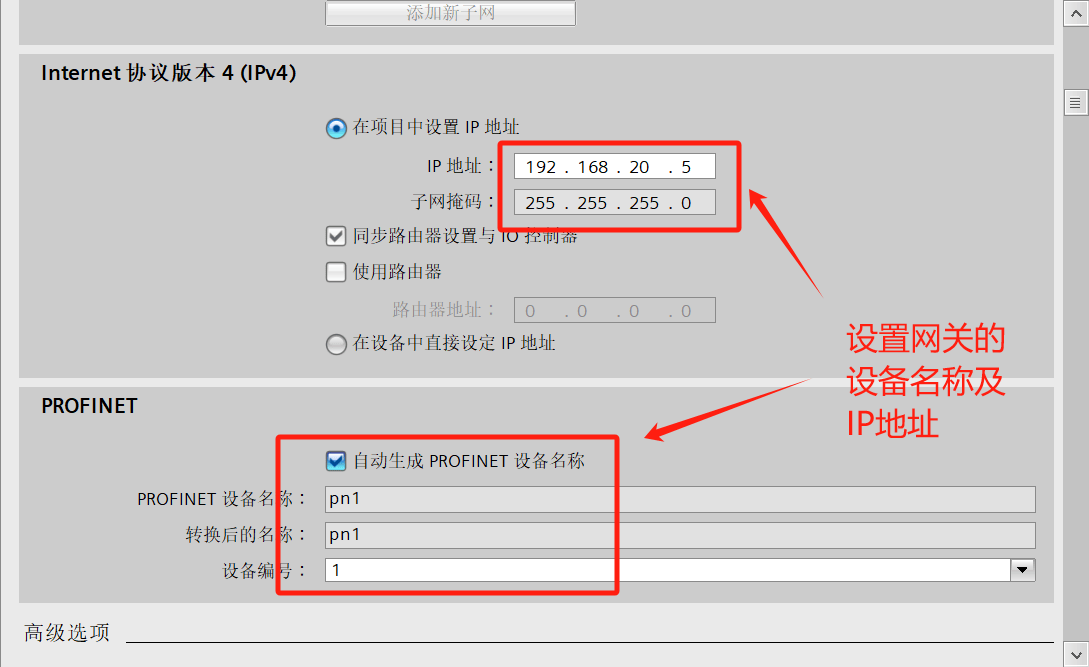

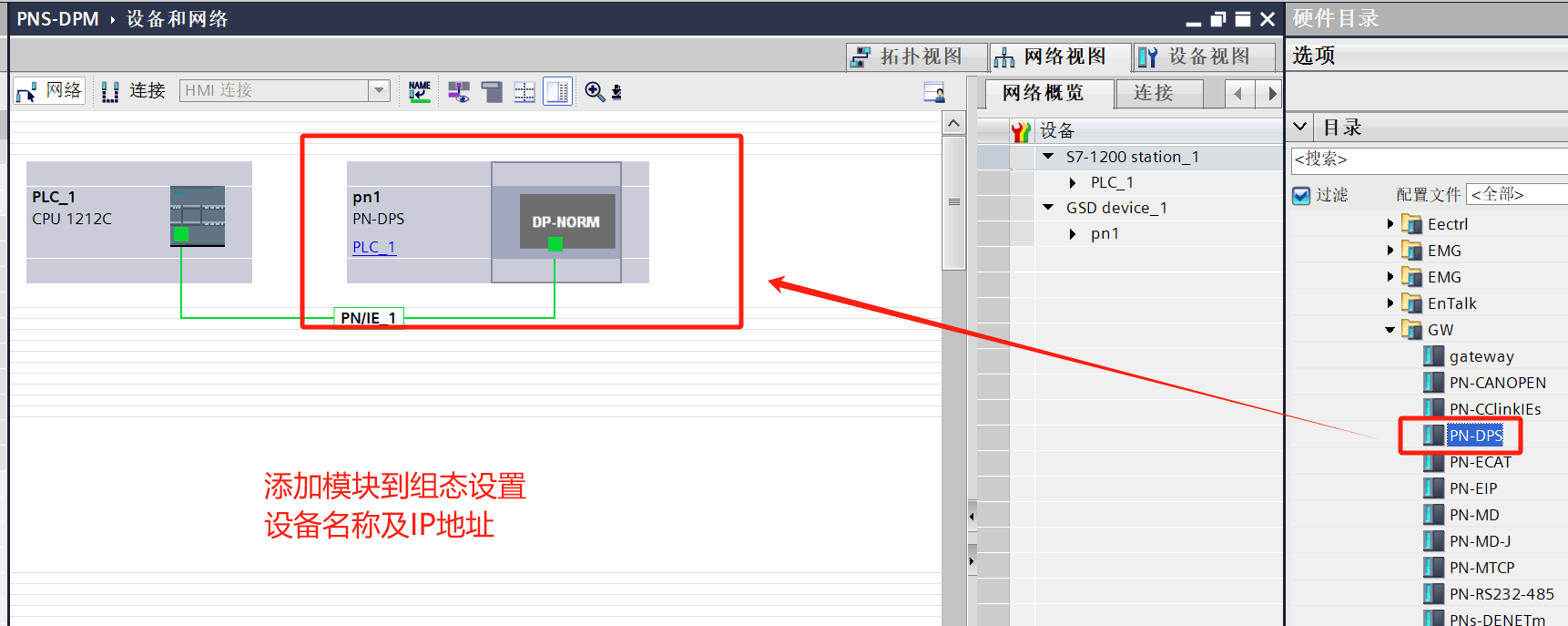

添加网关模块到组态，设置并分配网关的设备名称及IP地址

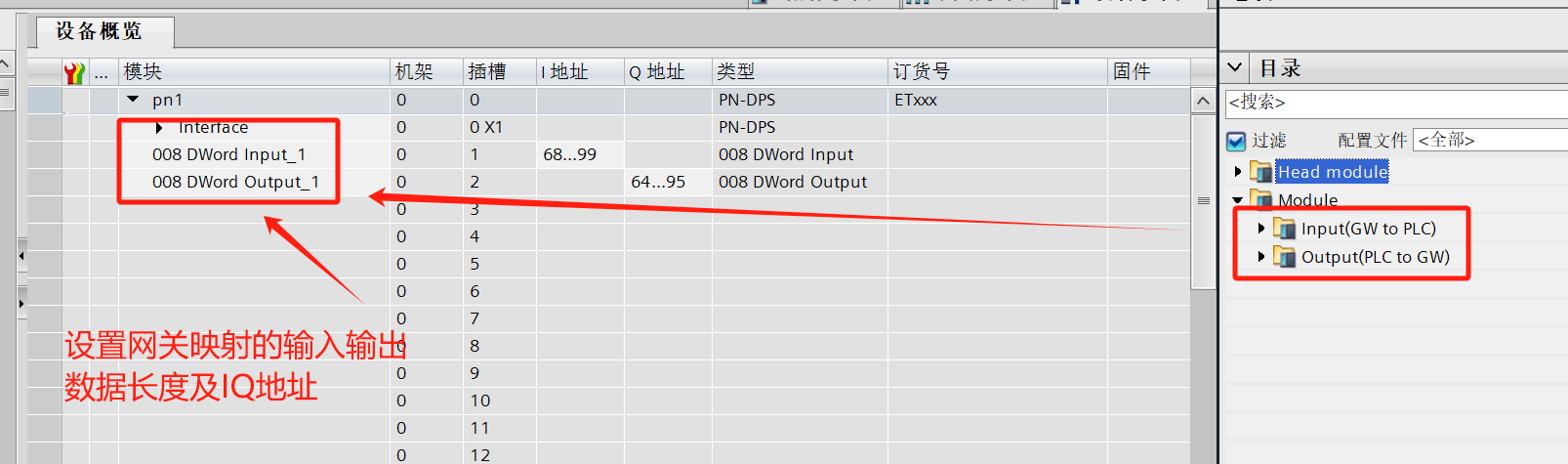

分配网关映射的数据长度与地址。
