7系fpga带microblaze做固件及固化

一、生成bit文件固化

1，vivado先生成xsa，里面包含逻辑的bit文件，提供给软件

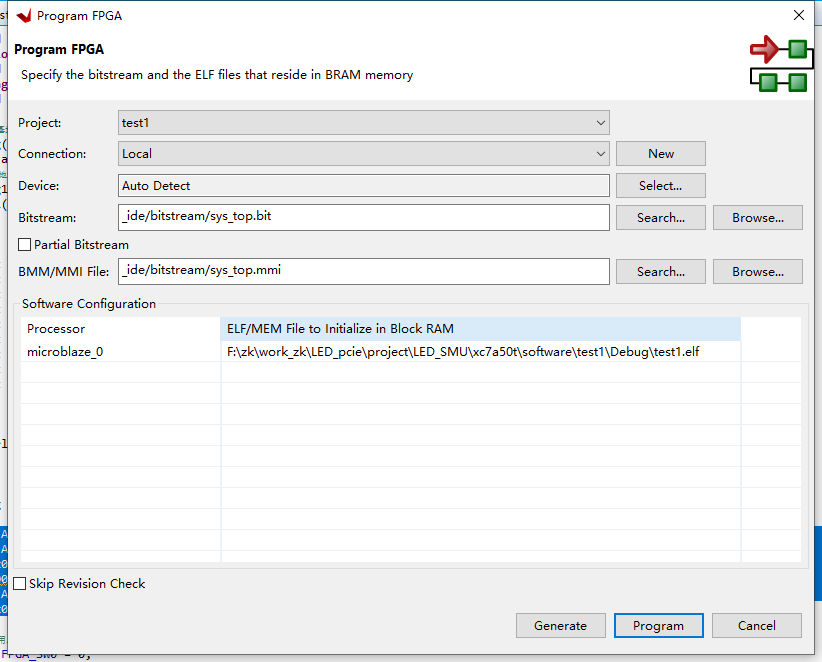

2，在vitis上先生成软件的elf，然后在用elf和逻辑的bit合成一个bit文件

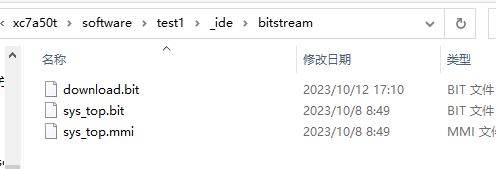

3，generate以后生成bit文件路径如下：

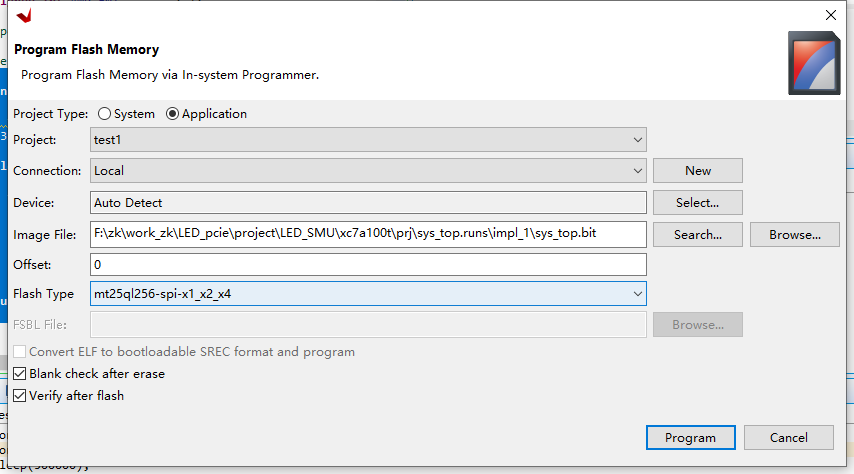

4，通过vitis烧录bit文件固化

二、生成bin文件固化。

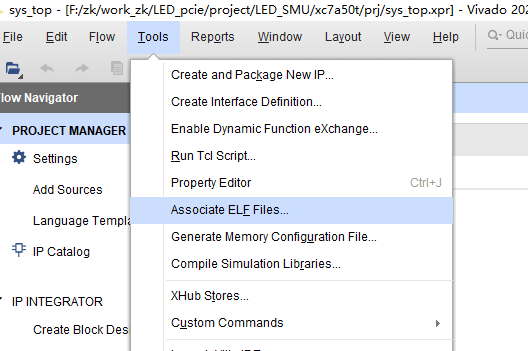

1，因为在线升级只能是bin文件，所以固件只能采用bin文件2，做bin文件需要vitis先出elf给到逻辑3，Vivado 【Tools 】 ->> 【Associate ELF Files… 】

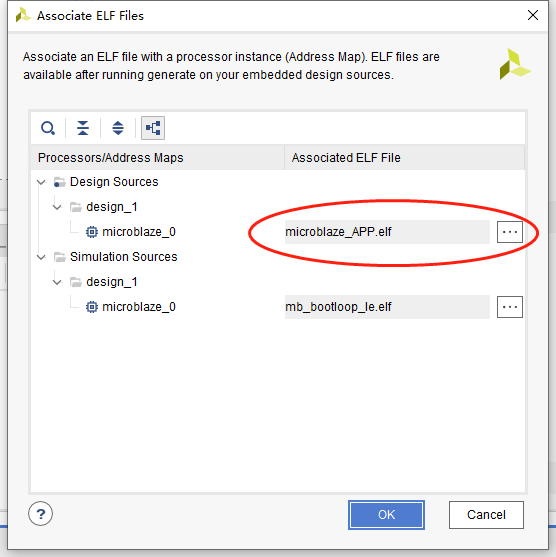

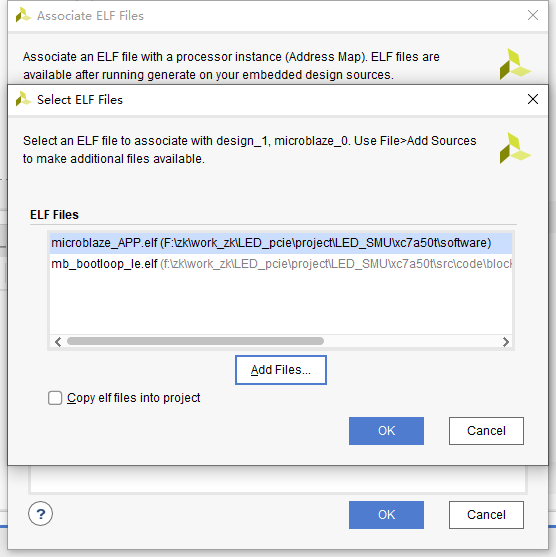

4，选择 Vitis 生成的 elf 文件

5，

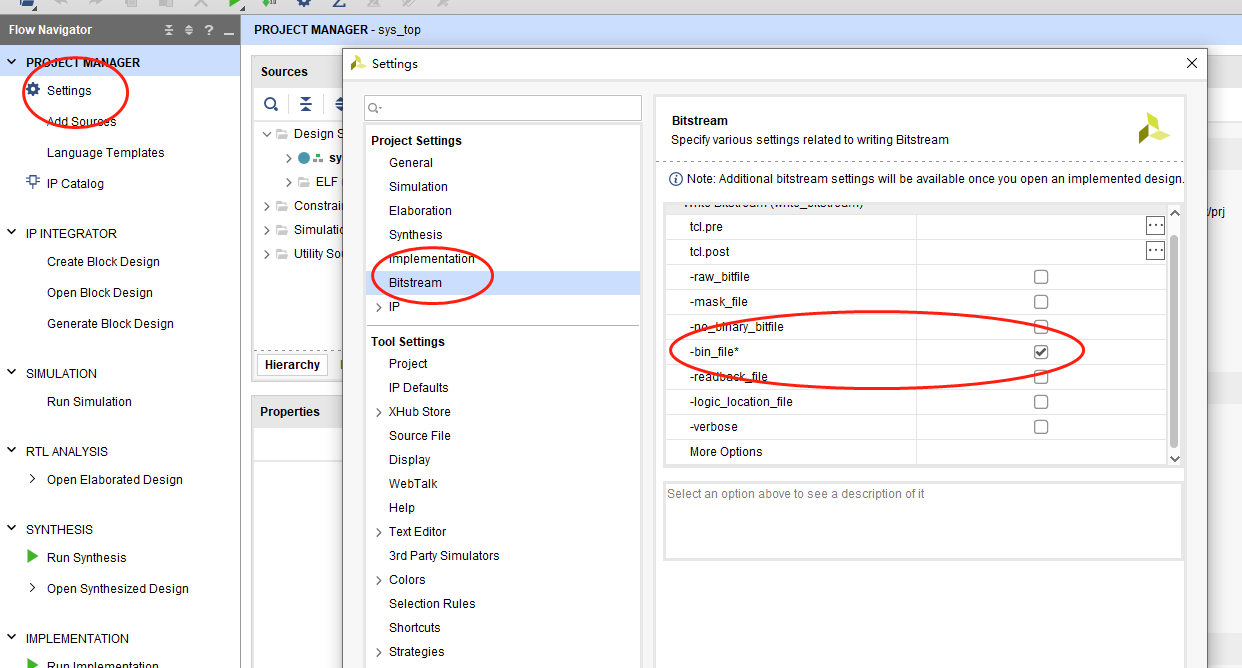

6，重新生成 BitStream，需要配置 生成 bin 格式文件

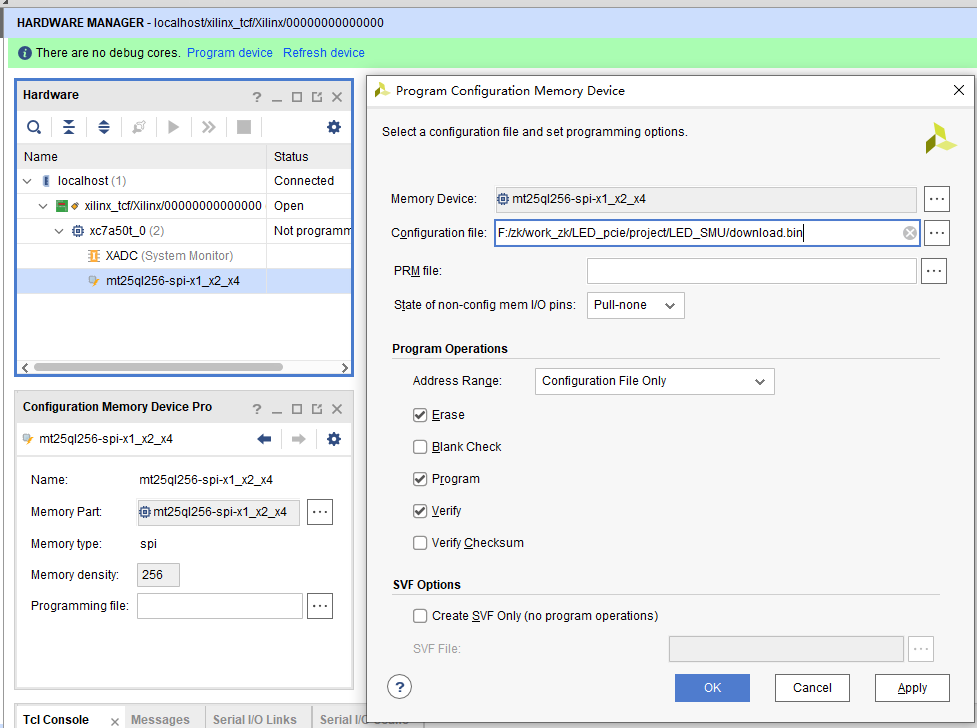

7，bin文件烧录
