PCB文件从 Allegro 24.1 降级保存为 Allegro 17.4版本格式

背景说明

Allegro 24.1 属于较新的版本，支持更多高级功能和更复杂的电路板设计。然而，在一些企业或客户环境中，可能仍在使用较老版本（如 Allegro 17.4），这可能导致兼容性问题。为了确保文件能够在不同版本之间顺利打开与编辑，通常需要将高版本文件“降级”保存为旧版本格式。

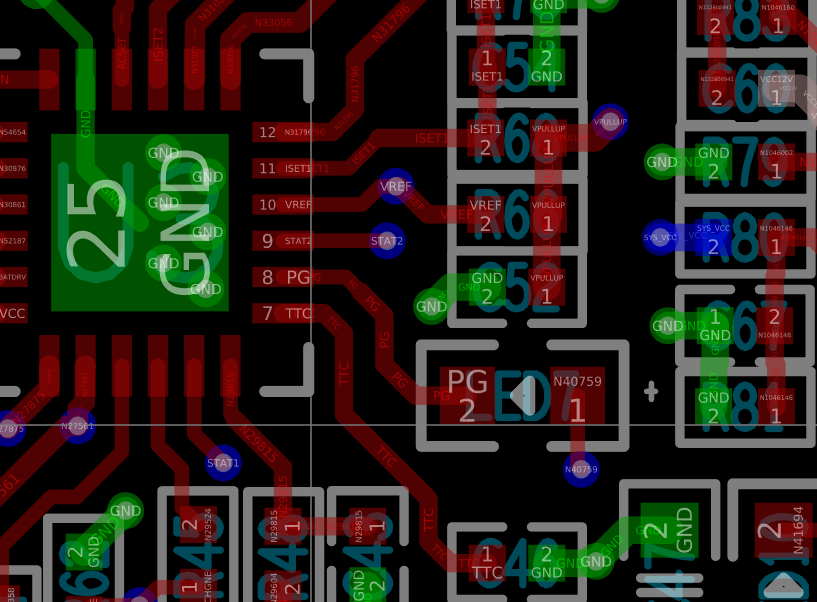

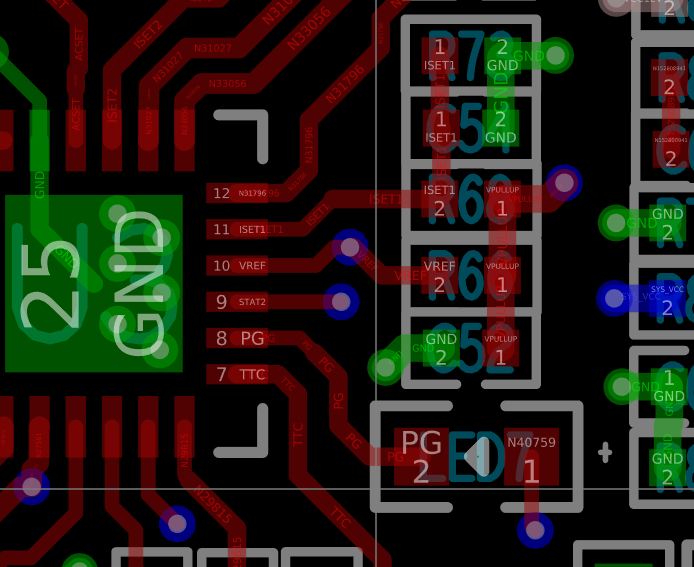

PS 目前只有24.1版本支持像AD一样在过孔上显示网络名。

操作步骤：从 Allegro 24.1 保存为 Allegro 17.4 格式

✅ 前提条件

• 已安装 Cadence Allegro 24.1
• 确保你有管理员权限或足够的访问权限
• 所需保存的 .brd 文件已正常打开

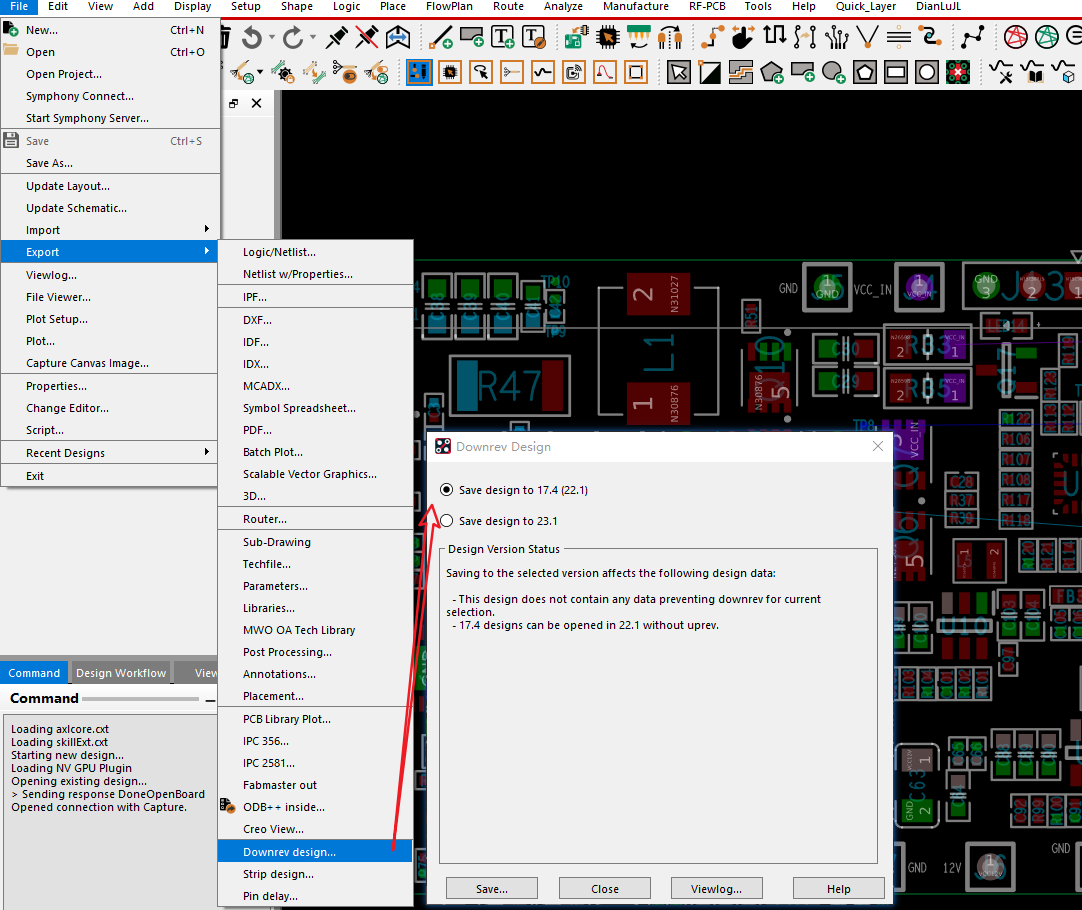

• 菜单：File > Export > Downrev design…
• Allegro 24.1本身可以转换为17.4（22.1相同）或者23.1版本



⚠️ 注意事项

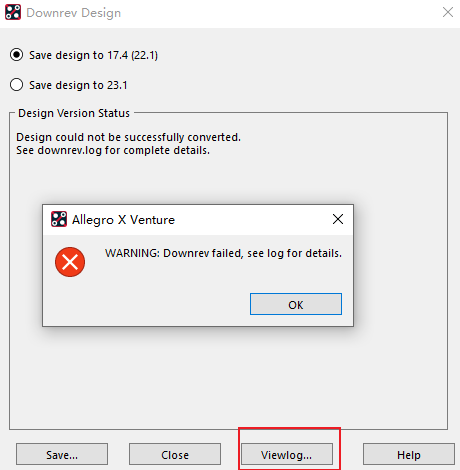

• 保存出现错误时，可以先查看详细描述；
• 如：遇到过Text块定义超过64时，提示测错误“”Design contains text using text block id greater than 64.”
• 安装详细描述具体去解决问题即可。
