【电子通识】连接器的绝缘胶座和接触端子基础知识

        在文章【电子通识】FPC连接器组成部分与不良案例术语-CSDN博客 中我们讲到FPC连接器是由钢琴盖、金具、绝缘胶座、端子组成。而钢琴盖和绝缘胶座都是树脂。

绝缘胶座

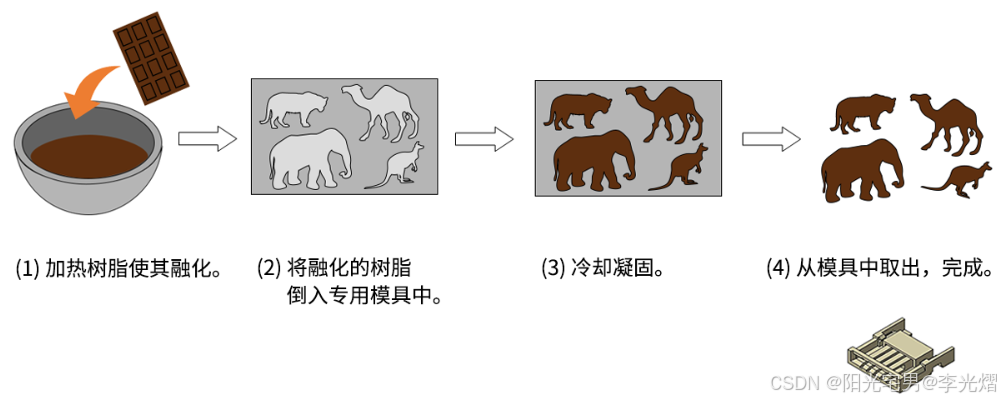

        绝缘胶座是形成整个连接器的必要部分，起保护接触(导线)的功能。绝缘胶座主要使用树脂放入专用模具制作成形。如同将巧克力融化后，放入模具制作形状一样。

绝缘胶座使用的树脂种类

        作为材料使用的树脂有很多种类。
        主要分为热塑性树脂和热固性树脂，连接器使用热塑性树脂的工程塑料(工程塑料)。
工程塑料有超级工程塑料和通用工程塑料两种。随着接器的表面贴装(SMT)类型增加，有些大品牌主要使用具有(1)耐热性 (2)强度 (3)耐化学药品性三个性能优良的超级工程塑料。



连接器中常用的工程塑料种类

	名称	说明
