Netty学习专栏（四）：如何解决粘包/拆包问题及自定义协议的实现

---

前言

在网络通信中，数据的可靠传输是应用开发的基石，但许多开发者都曾陷入这样的困境：明明发送端完整地发出了数据包，接收端却时而读到“拼接”的多个消息（粘包），时而读到“残缺”的半条消息（拆包）。这种看似“玄学”的问题，实则是TCP流式传输特性下的必然挑战。

在传统解决方案中，开发者可能需要手动拼接字节流、设计复杂的消息边界判断逻辑，甚至通过牺牲性能的“同步等待”来规避问题。这些方法不仅实现成本高，还会成为系统稳定性的潜在威胁。而Netty作为高性能网络框架的标杆，通过LengthFieldPrepender、LengthFieldBasedFrameDecoder等组件，结合Protobuf的高效编码能力，为粘包/拆包问题提供了标准化、零侵入、高性能的解决方案。

---

一、粘包/拆包问题的本质与挑战

1.1 粘包/拆包问题解读

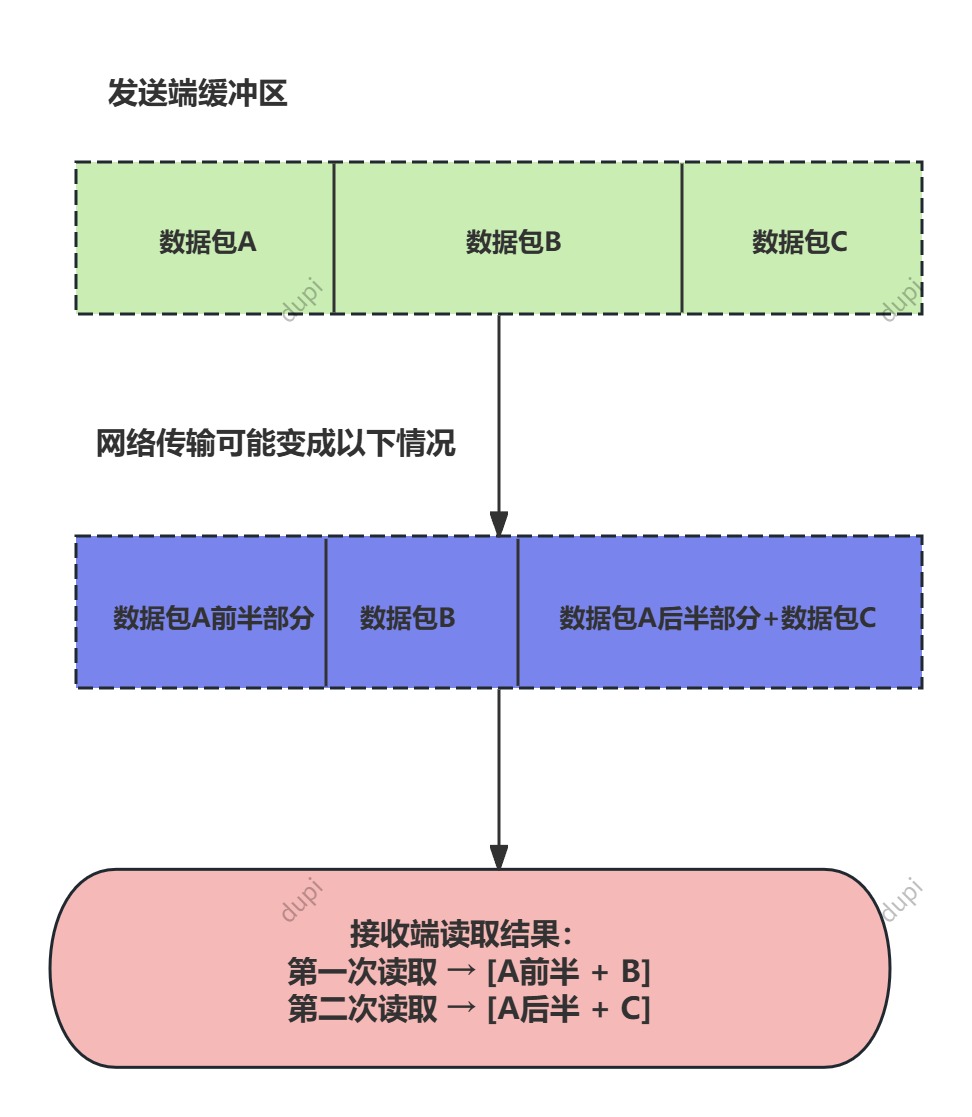

在网络通信中，TCP协议虽然保证了数据传输的可靠性，但其流式传输特性可能导致：

1. 粘包现象：发送方快速发送多个小数据包，接收端一次读取到多个数据包。
2. 拆包现象：发送方发送的数据包过大可能导致单个数据包被分割成多次接收。


这种情况带来非常大的危害，比如：

• 消息解析错误（如JSON解析失败）。
• 数据完整性破坏（如文件传输缺块）。
• 资源耗尽（错误数据导致线程阻塞）。

典型案例：

// 客户端连续发送两条消息
channel.writeAndFlush("HELLO");
channel.writeAndFlush("WORLD");// 服务端可能收到：
// 情况1 → "HELLOWORLD" （粘包）
// 情况2 → "HEL" + "LOWORLD" （拆包）
// 情况3 → "HELLOW" + "ORLD" （混合情况）

1.2 原始方案对比

方案	实现方式	缺陷分析
同步等待法	发送消息后等待ACK	性能差，延迟高
特殊分隔符	使用\n、$$等作为消息结束标志	需要转义处理，协议脆弱
固定长度法	所有消息统一为固定长度	空间浪费，扩展性差
头部长度法	在消息头声明数据长度	需要额外计算，实现稍复杂

1.3 Netty的解决方案

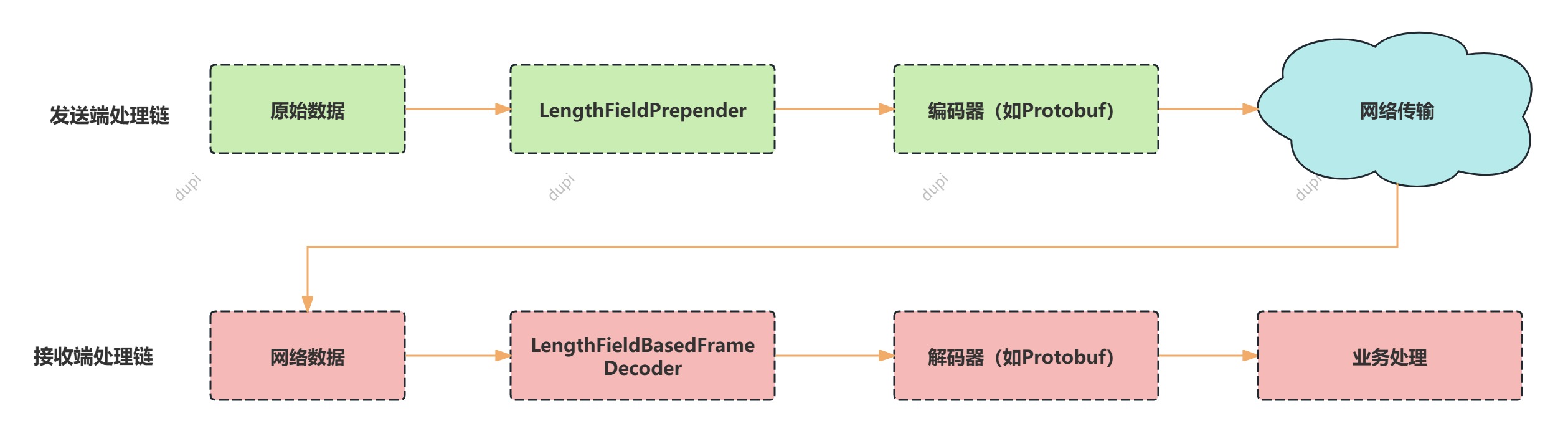

Netty的解决方案架构：

1.4 技术原理深度剖析

Netty通过协议栈分层处理和零拷贝缓冲管理，将网络通信中的粘包/拆包问题转化为数据帧的边界识别问题。其核心思路是：

• 显式声明长度：在数据头部明确标识数据体长度。
• 自动帧重组：通过解码器自动完成不完整数据的累积和组装。
• 管道化处理：将编解码逻辑嵌入ChannelPipeline，实现业务无感知。

编码过程（发送端）：
原始协议对象 → Protobuf序列化 → 添加长度头 → 写入Channel
示例：
假设Protobuf序列化后的二进制数据长度为200字节，LengthFieldPrepender(4)会添加4字节的头部，最终发送数据 = [0x00 0x00 0x00 0xC8] + [Protobuf数据…]。

解码过程（接收端）：
Channel读取 → 根据长度头截取完整帧 → Protobuf反序列化 → 业务对象
分步演示：

1. 收到数据：[00 00 00 C8][PB数据…][后续其他数据…]
2. LengthFieldBasedFrameDecoder截取前(0xC8=200)+4=204字节
3. 去除长度头（initialBytesToStrip=4）得到200字节PB数据
4. ProtobufDecoder反序列化为Java对象

1.5 LengthFieldPrepender 和 LengthFieldBasedFrameDecoder 的深度解析

这两个类是Netty解决粘包/拆包问题的核心组件，通过长度字段协议实现数据帧的精确分割。下面从设计原理、工作机制到实战细节进行全面剖析：

LengthFieldPrepender（编码器）

1. 核心作用
   在数据头部添加长度字段，将原始数据包封装成标准格式：
   [ 长度字段（N字节） | 实际数据 ]
2. 关键参数
   1. lengthFieldLength：长度字段占用的字节数（1/2/4/8）
   2. lengthAdjustment：长度补偿值（调整长度字段值 = 原始数据长度 + 该值）
   3. lengthIncludesLengthFieldLength：长度字段值是否包含自身长度（默认为false）
3. 工作流程

// 编码前数据（假设内容为"HELLO"）
ByteBuf原始数据: [0x48 0x45 0x4C 0x4C 0x4F]// 经过LengthFieldPrepender(4)编码后：
[0x00 0x00 0x00 0x05][0x48 0x45 0x4C 0x4C 0x4F]└── 4字节长度字段 ┘   └───── 原始数据 ──────┘

LengthFieldBasedFrameDecoder（解码器）

1. 核心作用
   根据长度字段截取完整数据帧，解决粘包/拆包问题：
   1. 检测并读取长度字段值
   2. 根据长度值截取对应字节数的数据
   3. 跳过指定字节（如去除长度头）
2. 关键参数
   1. maxFrameLength：最大允许帧长度（防DoS攻击）
   2. lengthFieldOffset：长度字段在帧中的偏移量（用于跳过协议头）
   3. lengthFieldLength：长度字段的字节数
   4. lengthAdjustment：长度补偿值（= 数据起始位置 - 长度字段末尾位置）
   5. initialBytesToStrip：解码后跳过的字节数（常用于去除长度头）
3. 工作流程
   场景： 处理协议格式 [魔数4B][版本2B][长度4B][数据]

new LengthFieldBasedFrameDecoder(1024,       // maxFrameLength6,          // lengthFieldOffset=魔数(4)+版本(2)4,          // lengthFieldLength0,          // lengthAdjustment10)         // initialBytesToStrip=魔数+版本+长度

处理过程：

原始输入：
[0xCA 0xFE 0xBA 0xBE][0x00 0x01][0x00 0x00 0x00 0x05][0x48 0x45 0x4C 0x4C 0x4F]└── 魔数 ────────┘   └─版本─┘   └───── 长度=5 ─────┘   └───── 数据 ─────┘解码步骤：
1. 从偏移量6读取4字节长度字段 → 0x00000005
2. 计算数据起始位置 = 长度字段起始(6) + 长度字段长度(4) + lengthAdjustment(0) = 10
3. 截取完整帧（10+5=15字节）
4. 跳过initialBytesToStrip(10字节) → 最终输出"HELLO"

通过这种精细化的长度字段控制，Netty能够灵活应对各种复杂的协议场景，在保证高性能的同时彻底解决粘包/拆包问题。实际开发中建议通过单元测试和压力测试验证参数配置的正确性。

二、自定义协议实战案例

2.1 协议设计规范

协议格式定义（Protocol.proto）

syntax = "proto3";// 协议头
message ProtocolHeader {uint32 magic = 1;        // 魔数(0xCAFEBABE)uint32 version = 2;      // 协议版本uint64 requestId = 3;    // 请求IDuint32 compressType = 4; // 压缩类型
}// 完整协议
message CustomProtocol {ProtocolHeader header = 1;bytes body = 2;          // 实际业务数据
}

帧结构

2.2 服务端实现

初始化ChannelPipeline

public class ServerInitializer extends ChannelInitializer<SocketChannel> {@Overrideprotected void initChannel(SocketChannel ch) {ChannelPipeline pipeline = ch.pipeline();// 粘包/拆包处理pipeline.addLast(new LengthFieldBasedFrameDecoder(1024 * 1024,   // maxFrameLength=1MB0,             // lengthFieldOffset4,            // lengthFieldLength0,            // lengthAdjustment4));          // initialBytesToStrip// Protobuf解码pipeline.addLast(new ProtobufDecoder(CustomProtocol.getDefaultInstance()));// 协议校验pipeline.addLast(new ProtocolValidator());// 业务处理器pipeline.addLast(new ServerBusinessHandler());}
}

业务处理器示例

public class ServerBusinessHandler extends SimpleChannelInboundHandler<CustomProtocol> {@Overrideprotected void channelRead0(ChannelHandlerContext ctx, CustomProtocol msg) {// 1. 协议头校验if (msg.getHeader().getMagic() != 0xCAFEBABE) {ctx.close();return;}// 2. 处理业务数据byte[] body = msg.getBody().toByteArray();String content = new String(body, StandardCharsets.UTF_8);// 3. 构建响应CustomProtocol response = CustomProtocol.newBuilder().setHeader(ProtocolHeader.newBuilder().setMagic(0xCAFEBABE).setVersion(1).setRequestId(msg.getHeader().getRequestId())).setBody(ByteString.copyFromUtf8("ECHO:" + content)).build();ctx.writeAndFlush(response);}
}

2.3 客户端实现

初始化ChannelPipeline

public class ClientInitializer extends ChannelInitializer<SocketChannel> {@Overrideprotected void initChannel(SocketChannel ch) {ch.pipeline()// 添加长度头.addLast(new LengthFieldPrepender(4))// Protobuf编码.addLast(new ProtobufEncoder())// 协议头补充.addLast(new ProtocolHeaderAppender())// 业务处理器.addLast(new ClientBusinessHandler());}
}// 协议头补充Handler
public class ProtocolHeaderAppender extends MessageToMessageEncoder<CustomProtocol> {@Overrideprotected void encode(ChannelHandlerContext ctx, CustomProtocol msg, List<Object> out) {// 可在此添加统一头信息修改out.add(msg);}
}

消息发送示例

public void sendMessage(Channel channel, String content) {CustomProtocol request = CustomProtocol.newBuilder().setHeader(ProtocolHeader.newBuilder().setMagic(0xCAFEBABE).setVersion(1).setRequestId(System.nanoTime())).setBody(ByteString.copyFromUtf8(content)).build();channel.writeAndFlush(request).addListener(future -> {if (!future.isSuccess()) {log.error("发送失败", future.cause());}});
}

压缩支持

// 压缩Handler
public class CompressHandler extends MessageToMessageCodec<CustomProtocol, CustomProtocol> {@Overrideprotected void encode(ChannelHandlerContext ctx, CustomProtocol msg, List<Object> out) {if (msg.getHeader().getCompressType() == 1) {byte[] compressed = GzipUtils.compress(msg.getBody().toByteArray());out.add(msg.toBuilder().setBody(ByteString.copyFrom(compressed)).build());} else {out.add(msg);}}@Overrideprotected void decode(ChannelHandlerContext ctx, CustomProtocol msg, List<Object> out) {if (msg.getHeader().getCompressType() == 1) {byte[] decompressed = GzipUtils.decompress(msg.getBody().toByteArray());out.add(msg.toBuilder().setBody(ByteString.copyFrom(decompressed)).build());} else {out.add(msg);}}
}

心跳机制

// 心跳检测Handler
public class HeartbeatHandler extends ChannelDuplexHandler {private static final CustomProtocol HEARTBEAT_PACKET = CustomProtocol.newBuilder().setHeader(ProtocolHeader.newBuilder().setMagic(0xCAFEBABE).setVersion(1).setRequestId(0xFFFFFFFFL)).setBody(ByteString.copyFromUtf8("HEARTBEAT")).build();@Overridepublic void userEventTriggered(ChannelHandlerContext ctx, Object evt) {if (evt instanceof IdleStateEvent) {ctx.writeAndFlush(HEARTBEAT_PACKET).addListener(ChannelFutureListener.CLOSE_ON_FAILURE);} else {super.userEventTriggered(ctx, evt);}}
}// 添加到pipeline
pipeline.addLast(new IdleStateHandler(30, 0, 0, TimeUnit.SECONDS)).addLast(new HeartbeatHandler());

测试验证

public class ProtocolTest {@Testpublic void testEncodeDecode() {// 构建测试ChannelEmbeddedChannel channel = new EmbeddedChannel(new LengthFieldPrepender(4),new ProtobufEncoder(),new LengthFieldBasedFrameDecoder(1024, 0, 4, 0, 4),new ProtobufDecoder(CustomProtocol.getDefaultInstance()));// 构造测试消息CustomProtocol request = CustomProtocol.newBuilder().setHeader(ProtocolHeader.newBuilder().setMagic(0xCAFEBABE).setVersion(1)).setBody(ByteString.copyFromUtf8("test")).build();// 发送并验证channel.writeOutbound(request);ByteBuf encoded = channel.readOutbound();channel.writeInbound(encoded);CustomProtocol decoded = channel.readInbound();assertEquals("test", decoded.getBody().toStringUtf8());}
}

性能压测(JMH)

@Benchmark
@Threads(4)
public void protocolBenchmark() {CustomProtocol request = createTestRequest();channel.writeAndFlush(request).sync();
}

本案例基于 Netty + Protobuf 实现了自定义二进制协议，通过 LengthFieldPrepender 和 LengthFieldBasedFrameDecoder 完美解决 TCP 粘包/拆包问题，确保数据帧的可靠传输。协议采用 长度字段 + Protobuf 序列化 的设计，支持：

• 高效编解码：利用 Protobuf 的二进制编码提升传输效率，相比 JSON 性能提升 5-10 倍；
• 灵活扩展：通过协议头（魔数、版本号、请求ID等）实现协议兼容性和安全校验；
• 健壮性保障：结合心跳检测、压缩支持、异常处理等机制，确保高并发下的稳定通信；
  最终实现了一套 高性能、可扩展、易维护 的网络通信协议。

---

总结

在复杂的网络通信中，粘包/拆包问题是开发者必须直面的挑战。本文通过 Netty 核心组件 和 自定义协议 的实践，系统性地展示了如何优雅地解决这一问题，并构建高可靠、高性能的通信框架：

1. 问题本质与解决方案
   • 粘包/拆包根源：TCP流式传输的无边界特性，导致数据包的粘连或拆分。
   • Netty 核心武器：
     • LengthFieldPrepender：编码时动态添加长度头，明确数据边界。
     • LengthFieldBasedFrameDecoder：解码时基于长度头精准拆分数据帧，彻底解决半包、粘包问题。
2. 自定义协议的核心优势
   • 协议设计：通过 Protobuf 定义二进制协议，兼顾高效序列化与跨语言兼容性。
   • 健壮性保障：魔数校验、版本协商、心跳机制等多层防护，确保协议安全可靠。
   • 性能优化：零拷贝缓冲、内存池管理、批量解码等策略。

通过本文的实践，开发者不仅能掌握 Netty 处理粘包/拆包的核心技术，更能深入理解协议设计的精髓，为构建高性能、高扩展的分布式系统打下坚实基础。

下期预告：Netty高性能原理——Reactor 模式在 Netty 中的实现以及Netty零拷贝原理与应用
