一体化雷达波明渠流量计简介
一、技术定义与核心原理
一体化雷达波明渠流量计是基于微波技术的全自动流量监测设备，采用 24G K 波段平面雷达技术，通过非接触式测量方式实现对明渠、河道、排水管网等场景的水位、流速及流量监测。其核心原理是利用雷达发射高频电磁波，经水面反射后接收回波，通过计算电磁波的飞行时间与多普勒频移，精准获取水位高度和水流速度，再结合渠道断面参数自动计算流量数据。

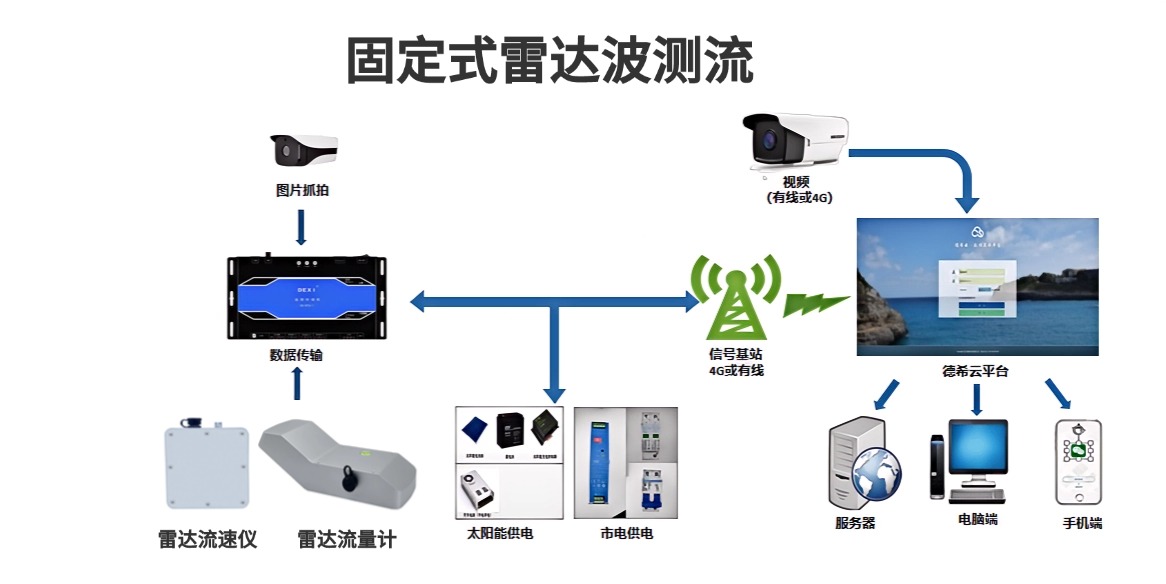

二、系统组成与功能架构
-
硬件组成
- 雷达流量计主体：集成雷达传感器、信号处理模块，具备 IP68 防护等级，可抵御雨水、泥沙及污染物侵蚀。
- RTU 遥测终端：支持 RS485 通信接口，实现数据采集、存储与远程传输，兼容 2G/3G/4G、北斗卫星等多种通信方式，确保数据在网络中断时仍能回传。
- 供电与防护系统：采用太阳能电池板（如 40W）搭配免维护蓄电池（38AH），适配野外无市电场景；配备电源避雷器、防雷接地装置，保障设备在恶劣天气下稳定运行。

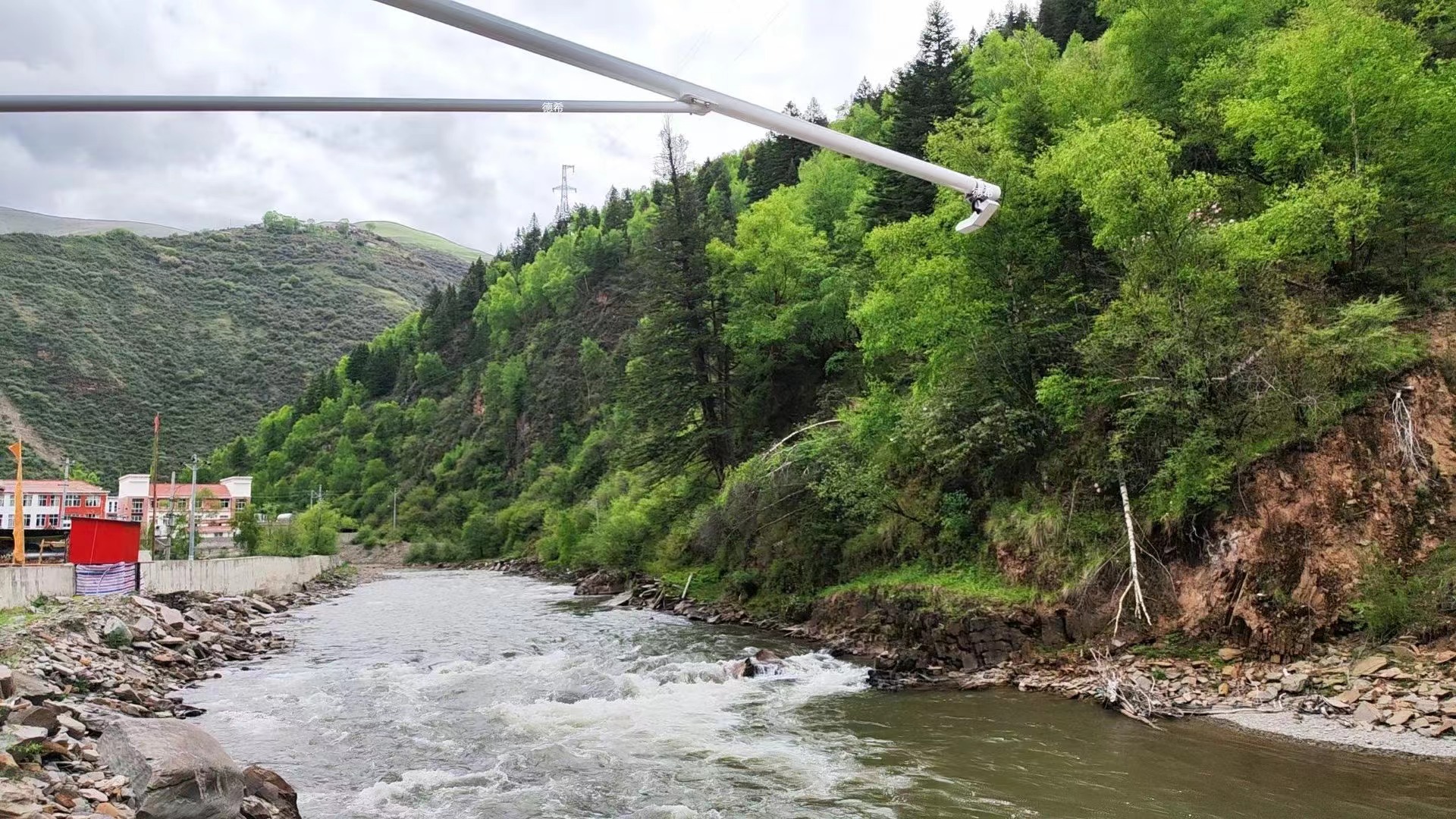

- 安装支架：杆式安装结构包含主钢管柱（3-5 米）、水平悬臂（3-5 米）及钢筋混凝土基础，可固定于桥梁、堤坝或河岸，确保雷达波发射方向与水流方向平行。
-
核心功能
- 多参数实时监测：同步采集水位（量程 0-40 米，精度 ±1cm）、流速（0.1-20m/s 或 0.1-40m/s，精度 ±0.01m/s）、流量数据，支持历史数据存储与事件记录。
- 远程管理与预警：通过中心监测平台实现设备参数远程配置、升级与重启，当水位 / 流量超过阈值时自动触发报警（如短信、平台弹窗）。
- 数据可视化与传输：测量数据经 RTU 加密后传输至云端平台，支持 Web 端、手机 App 实时查看，以图表、报表形式展示数据趋势，辅助决策分析。
三、技术优势与特点
-
非接触式测量，抗干扰能力强
无需接触水体，不受泥沙、水草、漂浮物或污染物影响，适用于城市内河、工业排水渠、水库等复杂环境，避免传统接触式仪表易堵塞、腐蚀的问题。 -
高精度与高可靠性
- 水位测量分辨率达 1mm，流速分辨率 0.001m/s，满足防汛、水资源管理等场景的高精度需求。
- 采用 26GHz 高频脉冲雷达技术，波束角小（12°）、能量集中，抗干扰性强，即使在暴雨、强光等极端天气下仍能稳定工作。
-
低功耗与易维护
- 功耗低至 120mA，搭配太阳能供电系统，可实现无人值守站点的长期运行。
- 设备支持远程维护与固件升级，减少现场检修成本；外观小巧（铝合金外壳），安装调试便捷，维护成本较传统方案降低 60% 以上。
-
通信与安全设计
- 支持 “一包多投” 功能，可同时向 3 个中心平台传输数据，保障数据可靠性。
- 全接口抗雷击设计，供电系统具备反接、短路保护，适应野外恶劣工况。
四、应用场景与价值
-
防汛抗旱与水资源管理
用于河道、水库、城市内涝点的实时流量监测，结合气象数据提前预警溢水漫堤风险，为防汛指挥提供决策依据，如汛期水位涨幅数据的实时回传可缩短预警时间至 10 分钟内。 -
工业与市政排水监测
对污水处理厂、工业园区排水渠、城市雨水管网的流量进行监测，辅助管网调度与污染溯源，例如通过实时流量数据优化排水泵站运行效率。 -
生态环境监测
应用于景观水体、自然河道的流量监测，结合水质传感器实现多参数联动分析，为水生态保护提供数据支撑。
五、典型配置与技术参数
| 模块 | 参数指标 |
|---|---|
| 雷达流量计 | 流速范围：0.1-20m/s（可选 0.1-40m/s），水位范围：0-40m，工作温度：-30℃~60℃ |
| RTU 遥测终端 | 存储容量：16M（支持 256G TF 卡），待机功耗：<2mA（12V），通信协议：SL651-2014 |
| 供电系统 | 40W 太阳能板 + 38AH 蓄电池，续航时间：≥7 天（阴雨天） |
六、结语
一体化雷达波明渠流量计通过非接触式测量、智能化数据处理与远程管理技术，突破了传统流量监测的环境限制，为水利、市政、环保等领域提供了高效、可靠的解决方案。其 “测 - 传 - 管 - 用” 一体化的特性，正成为智慧水利、智慧城市建设中不可或缺的基础监测工具。
