辐射发射RE测试
标准依据：
GB 4343.1-2018 / IEC 61000-6-3
适用于以下设备：家用电器（如冰箱、洗衣机、空调等）电动工具 类似用途器具（如厨房小家电
辐射发射测试频率范围通常为：30 MHz – 1000 MHz测试距离一般为 3米或10米
| 国家/地区 | 测试标准 | 类别 | 测试频率范围 | 测试距离 |
|---|---|---|---|---|
| 中国 | GB 4343.1 / CISPR 14-1 | Class B | 30–1000 MHz | 3m 或 10m |
| 欧盟 | EN 55014-1 | Class B | 30–1000 MHz | 3m 或 10m |
| 国际 | CISPR 14-1 | Class B | 30–1000 MHz | 3m 或 10m |
| 美国 | FCC Part 15 Subpart B | Class B | 30–1000 MHz | 3m 或 10m |
冰箱常见 EMC（MEC）测试项目清单：
主要是GB 4343 和 GB/T 17626
| 类别 | 项目名称 | 测试标准 | 简要说明 | 适用情况 |
|---|---|---|---|---|
| 📡 EMI | 传导骚扰（CE） | GB 4343.1 / CISPR 14-1 | 测试冰箱电源线在150 kHz–30 MHz范围的干扰电压 | 所有冰箱 |
| 📡 EMI | 辐射骚扰（RE） | GB 4343.1 / CISPR 14-1 | 测试冰箱在30 MHz–1000 MHz范围的电磁辐射干扰 | 所有冰箱 |
| 📡 EMI | 无线发射（Wi-Fi/Bluetooth） | GB 9254 / GB 4943 / EN 300 328 / FCC Part 15C 等 | 无线通信频段（2.4GHz/5GHz）发射功率、杂散发射等 RF 测试 | 带 Wi-Fi 或蓝牙功能的冰箱 |
| ⚡ EMS | 静电放电抗扰度（ESD） | GB/T 17626.2 / IEC 61000-4-2 | 模拟用户接触冰箱外壳、屏幕、控制面板时的静电 | 所有冰箱特别关注带触摸/屏幕产品 |
| ⚡ EMS | 电快速瞬变脉冲群（EFT/Burst） | GB/T 17626.4 / IEC 61000-4-4 | 测试供电电缆受到突发脉冲干扰时设备反应 | 所有冰箱 |
| ⚡ EMS | 浪涌抗扰度（Surge） | GB/T 17626.5 / IEC 61000-4-5 | 测试雷击等大电压干扰情况下设备保护能力 | 所有冰箱 |
| ⚡ EMS | 射频电磁场抗扰度（Radiated Immunity） | GB/T 17626.3 / IEC 61000-4-3 | 模拟周围电磁场干扰，测试设备的工作稳定性 | 所有冰箱重点关注带液晶屏或控制面板设备 |
| ⚡ EMS | 射频传导抗扰度（Conducted Immunity） | GB/T 17626.6 / IEC 61000-4-6 | 测试电源线/信号线对射频干扰的抵抗能力 | 所有冰箱 |
| ⚡ EMS | 电压跌落/中断抗扰度 | GB/T 17626.11 / IEC 61000-4-11 | 模拟电压下降或短暂断电时设备应对能力 | 所有冰箱 |
测试方法与设备：
| 项目 | 要求 |
|---|---|
| 天线高度 | 1–4 米自动变化（对地反射优化） |
| 天线极化 | 水平、垂直均需测试 |
| 接收距离 | 10 米（标准距离），如暗室尺寸不足可为 3 米（需进行修正计算） |
| 扫描频率 | 30 MHz – 1000 MHz（必要时扩展至 6 GHz） |
| 扫描设备 | EMI 接收机或频谱仪 + 天线（双锥、对数周期） |
| 天线位置 | 与 EUT 水平对齐，左右移动寻找最大值 |
测试时冰箱应运行压缩机、电风扇、控制器等所有干扰源；
如果冰箱包含无线模块，RE测试应在其发射工作状态下进行；
Wi-Fi/Bluetooth 频段（2.4 GHz、5 GHz）一般不在此RE测试中测量，而是单独做RF模块认证测试；
若在3米距离测试，最终结果应按换算公式转换到10米限值。
EUT发出的电磁波将在各个金属面上发生发射和多次反射，故测试天线接受到的场强是直达波和反射波的矢量和，因此天线或者EUT的位置稍有变化，测试结果就会有很大不同；

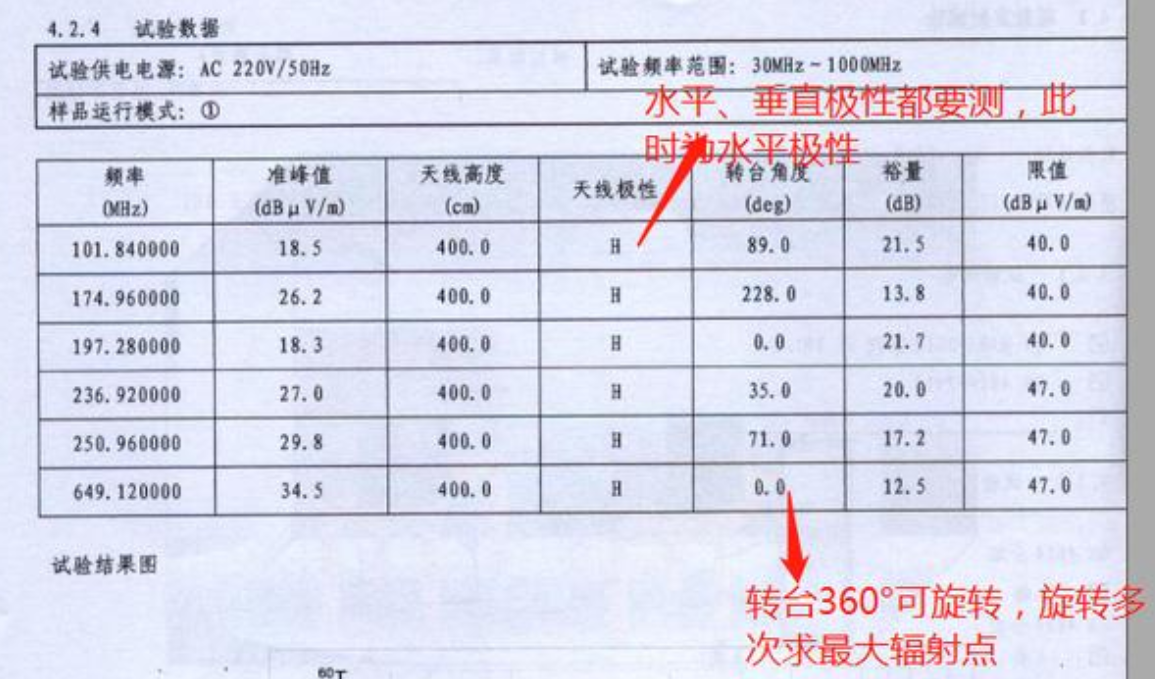

也因此在RE测试中，天线的高度、天线的极化方向以及转台的角度都要不断改变，以期检测到设备辐射的最大点。天线极化方式包括垂直和水平两种，一般来说，30MHz以下仅选择垂直极化方式，30MHZ以上选择垂直和水平两种极化方式。
天线按照测量频率可简单分为：单极垂直天线（30MHz以下，只有垂直极化方向），双锥天线（30MHz-300MHz），对数天线（1GHz以下），喇叭天线（1GHz以上）。

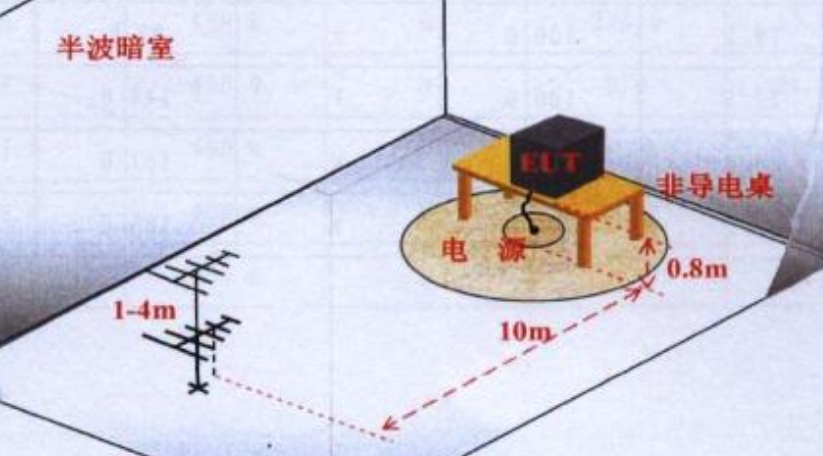

场地：开阔场地或半电波暗室；木桌：0.8米高；转台：360度旋转；天线：选择合适类型，且在1~4米移动，并进行垂直极化和水平极化测试；宽带天线、同轴电缆、骚扰测量仪组成50Ω匹配传输系统；测试接收机：准峰值读值，峰值测量；EUT:处于最敏感状态
测试设备的分类：A类：非家用和不直接连接到住宅低压供电网设施中使用的设备。B类：家用和直接连接到住宅低压供电网设施中使用的设备。
整改手段：
1.看频段（经验）

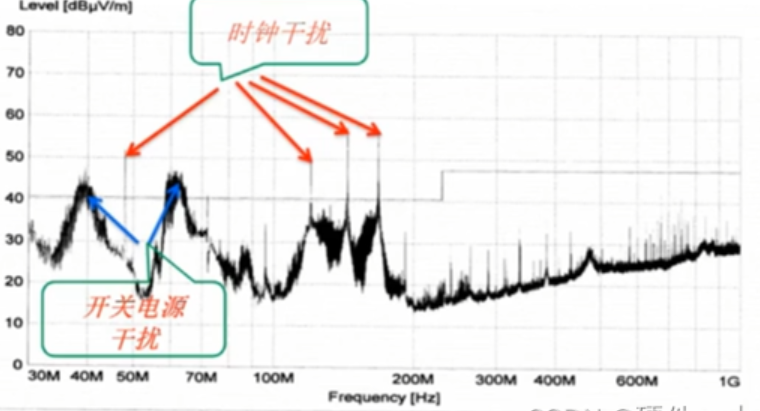

根据超标频段，查找产品中对应频段对应的信号。其中低频包络通常由电源引起，例如：开关电源，升降压电路，充电电路等。高频窄带尖刺往往是高频信号的倍频，例如晶振等时钟信号。关于开关电源，可通过调整电感或者输出电容。关于时钟信号，如果是全频段均匀出现，计算其间隔频率差，来寻找辐射源。如果是单立的尖峰噪声，可观察尖峰噪声和板端上的时钟频率是否有倍频关系。
但是比较靠谱的方法是利用频谱分析仪进行近距离测试，测试敏感地区的频谱，与辐射发射测试频谱相对比。
2.排除法
线缆是辐射发射耦合的主要路径，尤其是被测设备的内外部连接线缆，是低频段辐射发射的重灾区。根本原因是低频段辐射发射需要借助内外部的连接线缆形成天线的最佳发射波长，是噪声发射效率达到最高。
通过拔掉充电器，耳机，TF卡，摄像头等，禁用某些负载模块和输出信号，来逐一排查。在以往的项目中，有发现是充电器本身的影响，充电器内部的AC-DC的噪声通过cable线辐射出来，使得最终RE测试不达标。个别例如晶振一类的无法摘除，可以选择用锡箔纸进行单独包裹后再进行复测效果(晶振等高速器件，敏感器件不要放在板边，因电场漏出到PCB板外的地，最终形成EMC问题)。TF卡导致的RE FAIL可在不影响TF卡通信过程的信号质量的前提下，选择在clk信号上串小电阻或者接小电容。
EMI接收机的主要参数：
在EMI测试中，测量接收机可以根据所使用的检波器（Detector）类型分为以下几种：
| 类型 | 英文缩写 | 特点与用途 |
|---|---|---|
| 准峰值检波器 | QP（Quasi-Peak） | 对人耳敏感的干扰进行模拟，是CISPR标准中最常用的检测方式，对重复率高的脉冲信号更敏感。 |
| 峰值检波器 | PK（Peak） | 测量信号的最大幅值，响应速度快，是所有信号中读数最高的一种，通常用于快速扫描。 |
| 平均值检波器 | AV（Average） | 对干扰信号取时间平均值，抗瞬态干扰能力强，但对低重复率的信号不敏感。 |
| 均方根值检波器 | RMS（Root Mean Square） | 主要用于电磁场强测量的场合，适用于一些特殊应用中。 |
以下是影响EMI测试结果准确性和可重复性的关键技术参数：
| 指标名称 | 说明 |
|---|---|
| 6 dB带宽 | 指的是接收机前端滤波器的通带宽度，定义为信号通过时，输出功率下降6 dB的频宽。CISPR 16标准规定了不同频段应使用的带宽（例如150kHz以下用200Hz）。 |
| 充电时间常数（Charge Time Constant） | 决定了检波器对信号上升沿的响应速度。 |
| 放电时间常数（Discharge Time Constant） | 决定了信号下降沿的衰减速度。 |
| 机械时间常数（Mechanical Time Constant） | 又称临界阻尼指示器时间常数，用于指示仪器显示器的机械响应速度，影响可视响应的平稳性。 |
| 过载系数（Overload Factor） | 仪器在不产生严重失真前所能承受的最大输入电平与正常输入电平的比值，单位通常为dB。典型值为40 dB以上。 |
