基于RT-Thread的STM32F4开发第七讲——RTC(硬件、软件)
提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档
文章目录
- 前言
- 一、RT-Thread工程创建
- 1.硬件RTC配置
- 2.软件RTC配置
- 3.RTC闹钟配置
- 总结
前言
本章是基于RT-Thread studio实现RTC硬件和软件下的日历时钟功能，开发板是正点原子的STM32F4探索者，使用的RT-Thread驱动是5.1.0。
有关于RTC的介绍和cubemx配置参数含义可以看看这篇文章
基于STM32F4的cubemx关于RTC配置说明
一、RT-Thread工程创建
从以前文章得到驱动5.1.0不报错工程
1.硬件RTC配置

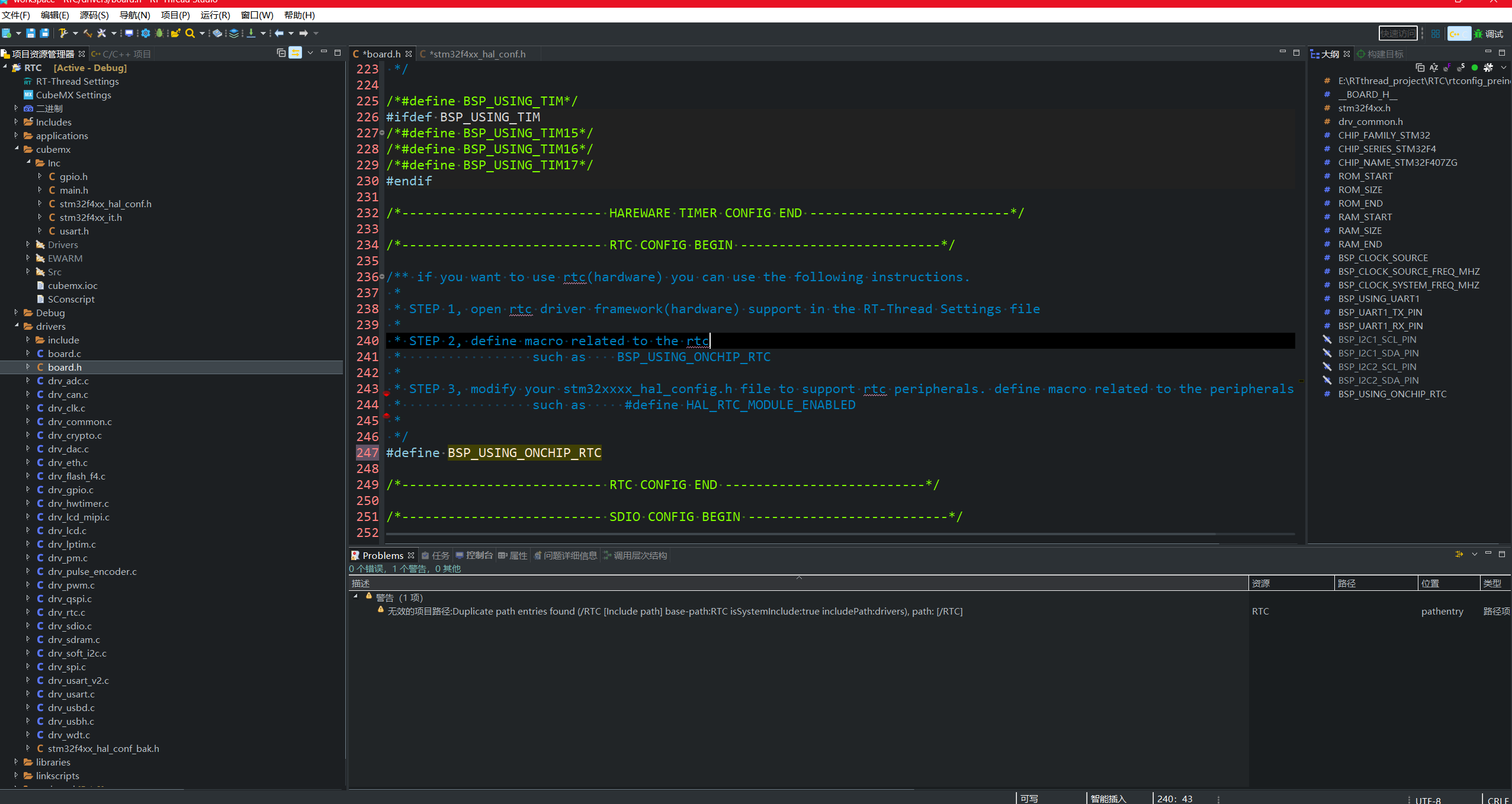

先按照/* RTC CONFIG BEGIN */的STEP的1、2、3配置一下。注意先不要使用软件模拟RTC，先使用硬件模式。如果你目前的开发板没有硬件RTC，那么也先这么操作。

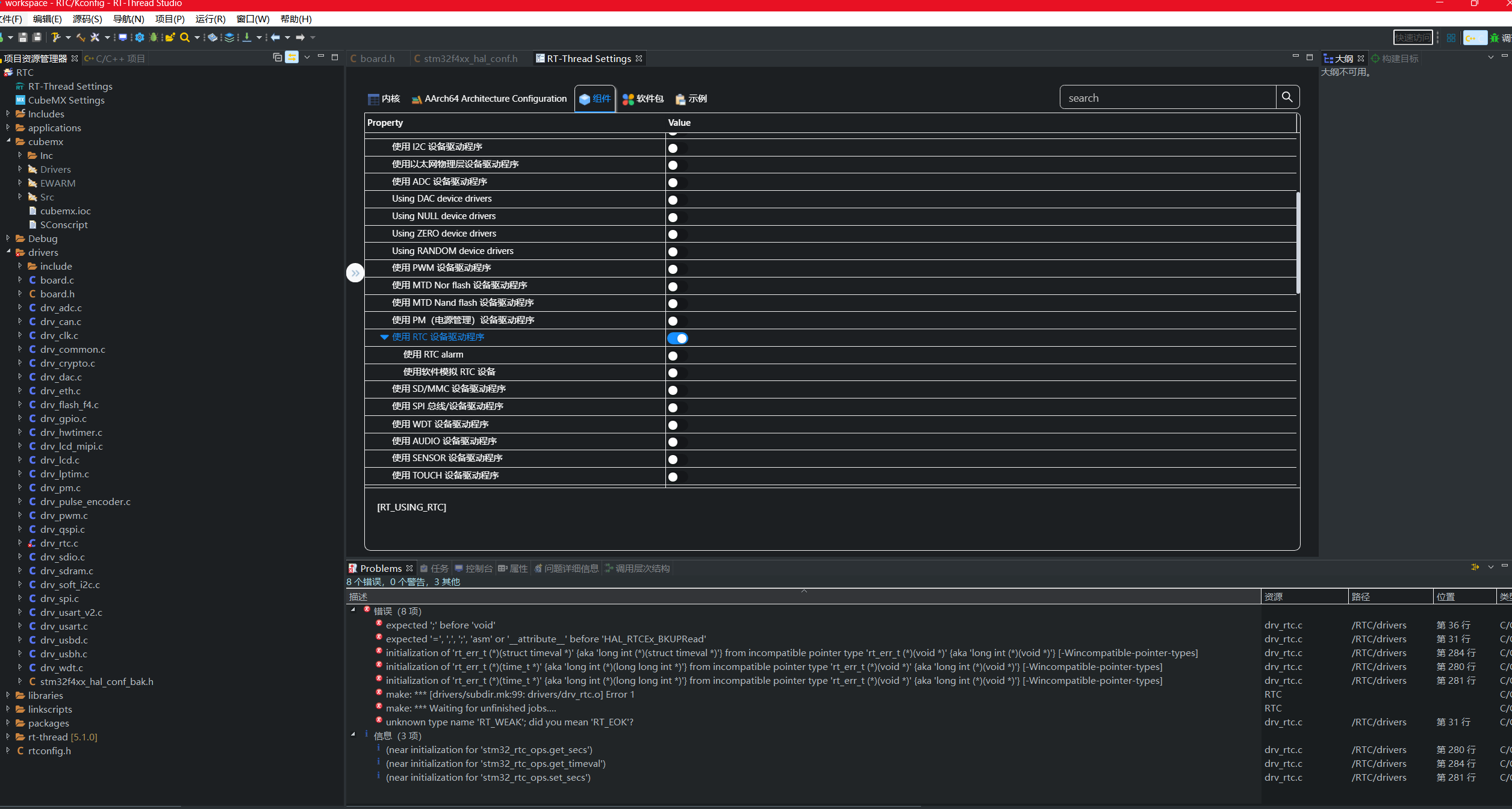

如果不出意外，你将会得到以下的报错和警告

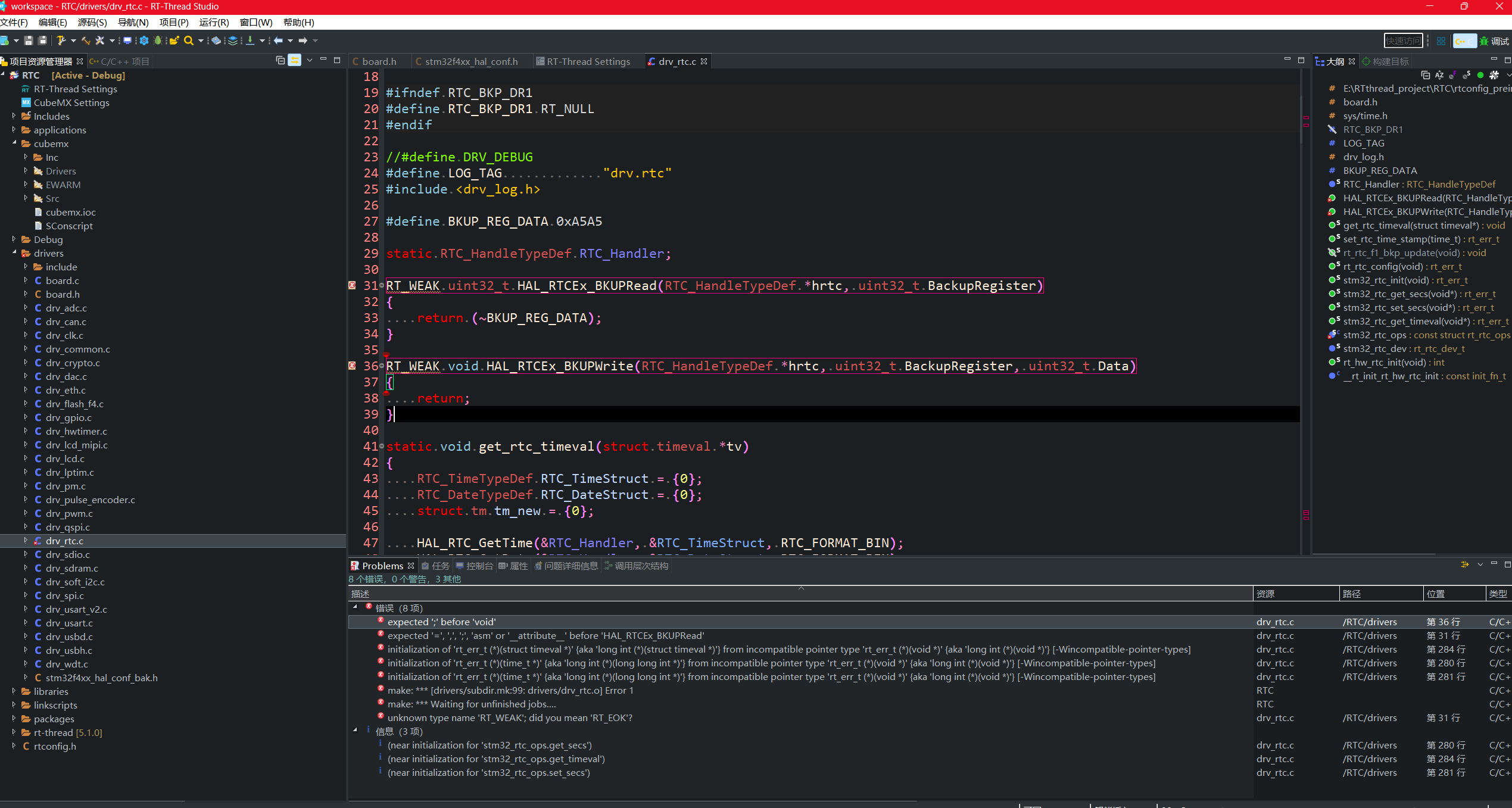

第一处错误，对于5.1.0版本来说，RT_WEAK改成了小写rt_weak，我们改过来。吐槽一下，RT-Thread studio的编译，报错信息一点都不准。

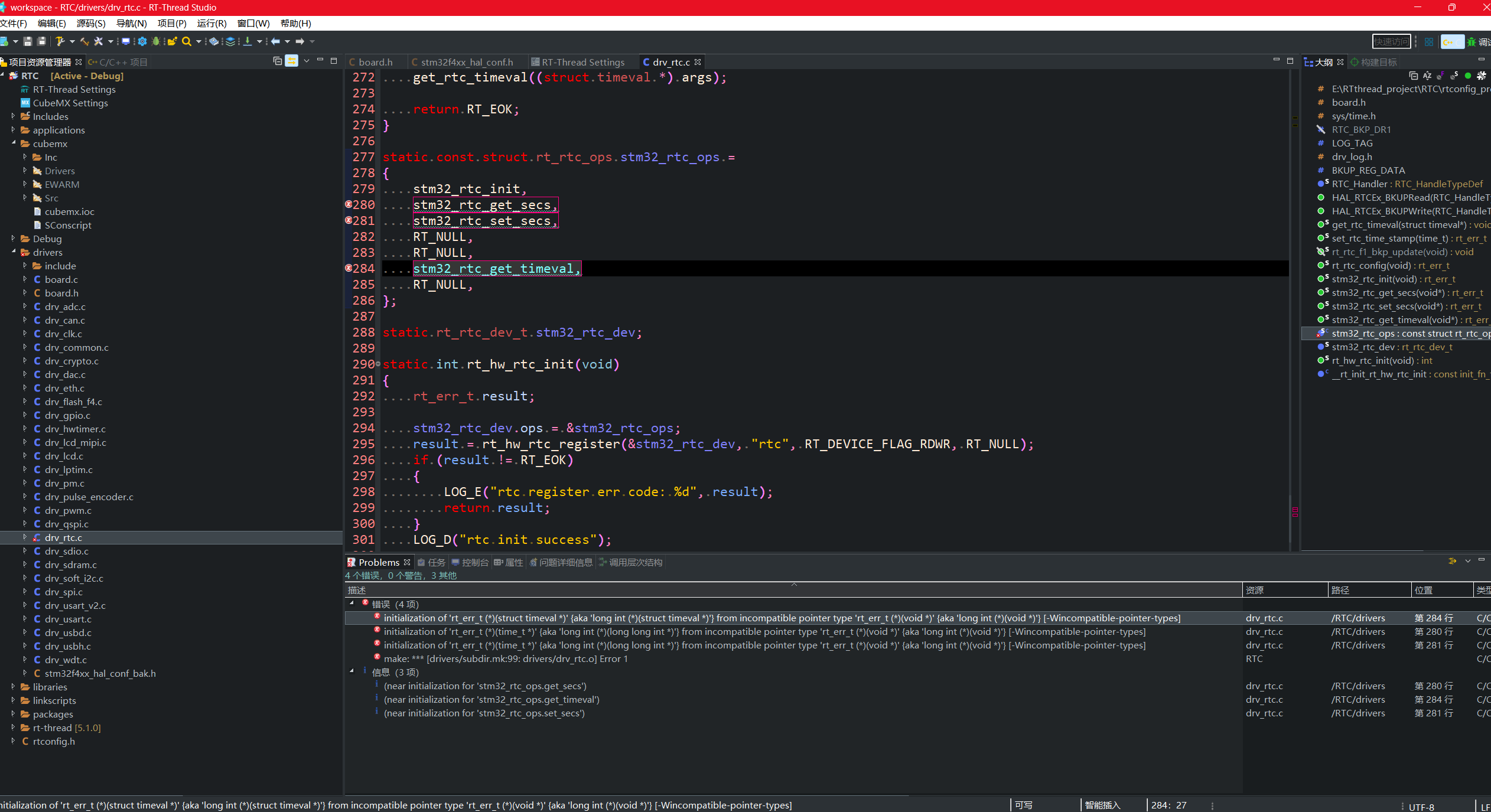

改正后，报错减少。这里的错误是参数类型不匹配的错误。
结构体参数如下
struct rt_rtc_ops
{rt_err_t (*init)(void);rt_err_t (*get_secs)(time_t *sec);rt_err_t (*set_secs)(time_t *sec);rt_err_t (*get_alarm)(struct rt_rtc_wkalarm *alarm);rt_err_t (*set_alarm)(struct rt_rtc_wkalarm *alarm);rt_err_t (*get_timeval)(struct timeval *tv);rt_err_t (*set_timeval)(struct timeval *tv);
};
报错函数参数如下
static rt_err_t stm32_rtc_get_secs(void *args)
static rt_err_t stm32_rtc_set_secs(void *args)
static rt_err_t stm32_rtc_get_timeval(void *args)
可以看到形参不匹配，把函数形参改过来就行
static rt_err_t stm32_rtc_get_secs(time_t *args)
static rt_err_t stm32_rtc_set_secs(time_t *args)
static rt_err_t stm32_rtc_get_timeval(struct timeval *args)
这样，就没有报错和警告了。接下来按照手册上函数**set_date()和set_time()**来设置日期和时间也不会有问题。

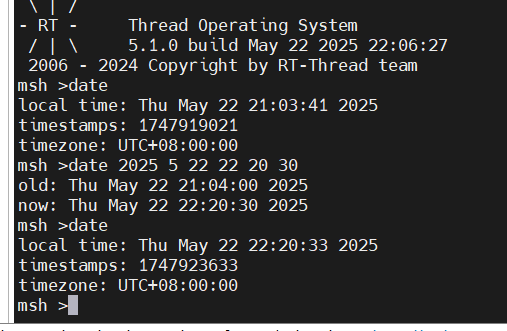

下载后，可以看到硬件RTC正常工作。
2.软件RTC配置

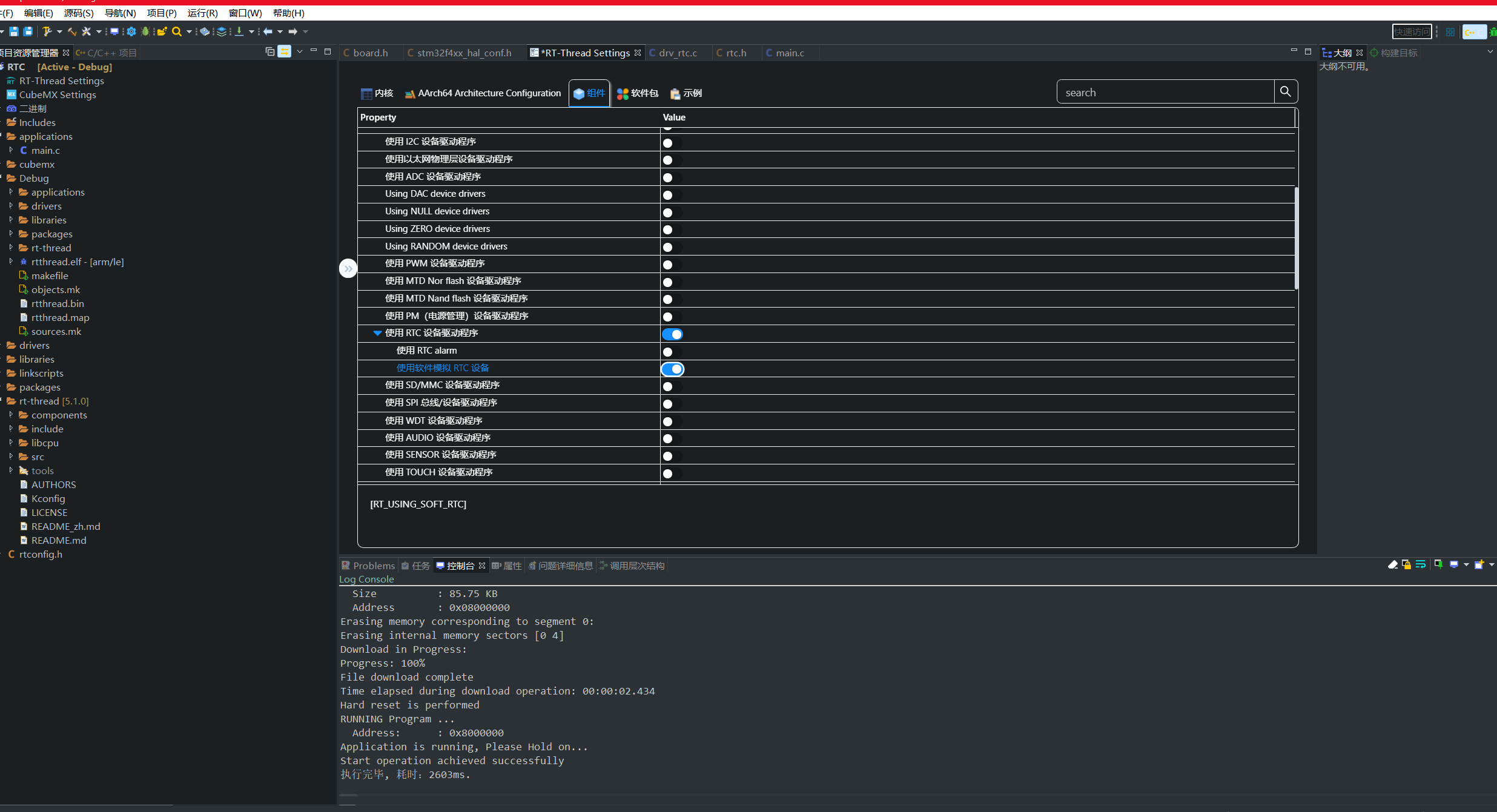

去设置里面打开软件RTC。编译有一个警告说结构体rtc_sync_work没有使用，这不影响。

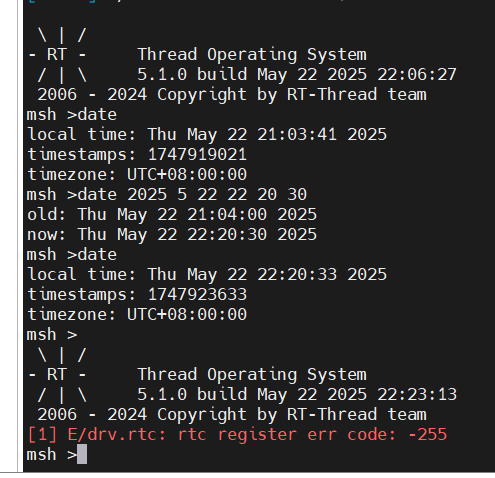

下载下去，msh控制台反馈报错，我们可以看到报错文件时drv_rtc，内容是rtc创建错误。
我们找到报错语句，可以看到，这里是设备名称时 “RTC”，但是现在使用软件模拟RTC，那么设备名称将变成 “soft_rtc”,更改一下，发现下载后控制台不报错。可以和硬件定时器一样正常使用
3.RTC闹钟配置
目前RT-Thread好像并没有晚上闹钟alarm的配置，我也尝试着自己配置了一下，但是一直不成功。确实，之前裸机操作时也没有关心过RTC，对RTC的硬件基础理解不够，有些地方无从下手了。在RT-Thread的论坛有很多博主有关于这方面的文章，实在有需要可以看看他们的。
总结
本章是基于RT-Thread studio实现RTC硬件和软件下的日历时钟功能，对于闹钟功能还未实现，哪天实现了，再补充。
