今天介绍一下ArcGIS Pro对图斑进行等比例、等面积、等宽度的分割，这个工具在ArcGIS10.X是没有的。

    ArcGIS Po划分  可将所选面要素划分为多个要素，包括相等面积、按比例面积或相等宽度。 所单击的边或草绘线将指定用于划分面的角度和侧面。 此工具位于修改要素窗格中。

下文将包括步骤主要要点与详细视频解说。我们将逐一介绍等比例、等面积、等宽度分割在ArcGIS Pro的用法。

1  成比例分割

成比例面积分割  可将所选的面划分为指定数量的面。 每个新面的面积均由该工具进行计算。

• 在内容窗格中，确认图层可编辑且可见。

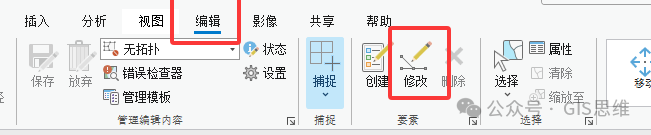

• 单击功能区上的编辑选项卡。 在要素组中，单击修改 。

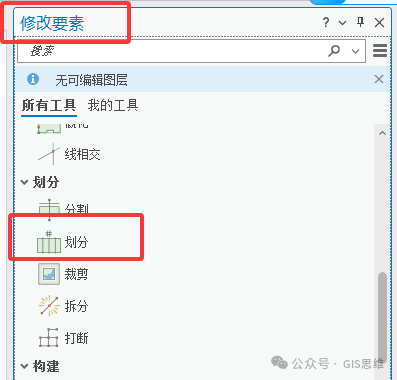

• 在修改要素窗格中，单击划分 。

• 在工具窗格中，单击选择一个或多个要素 ，然后选择面要素。

• 在选择要素后，工具窗格将显示“方法”选项卡，并在窗格底部报告选定要素的总长度。

• 选中或取消选中显示预览。

  选中	在修改要素之前，请在屏幕上预览新的面。
  未选中	修改要素并且不显示预览。

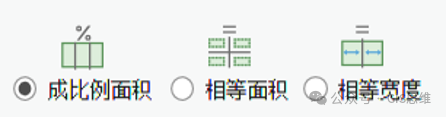

• 在方法部分中，单击成比例面积 。

  在窗格的底部将报告所选要素的总面积。

• 在方向部分中，单击方向工具并完成下表中所述的步骤，以指定角度方向和起始边。

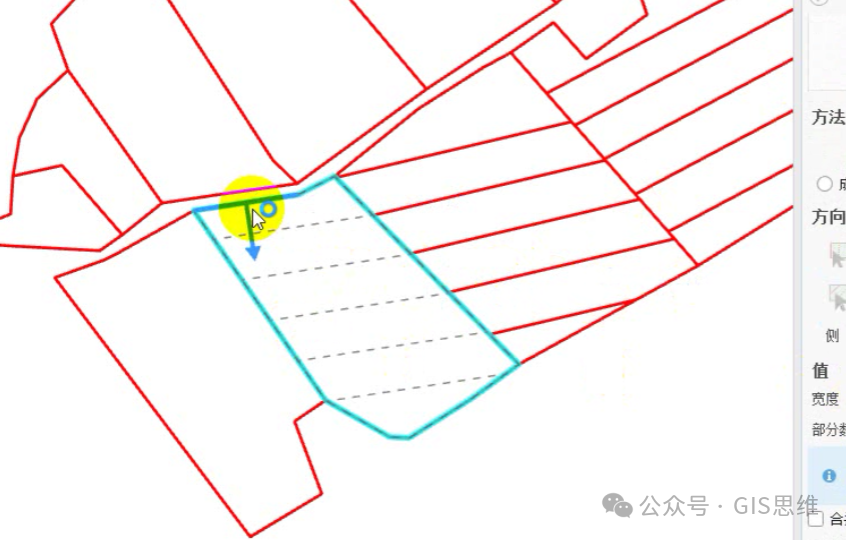

  选择面边缘以设置方向	单击所选面上的边以指定角度和起始边。
  绘制一条线以设置方向	绘制一条两点线以指定角度。

• 单击部件数箭头并增大或减小要创建的面的数量。
• 单击划分。

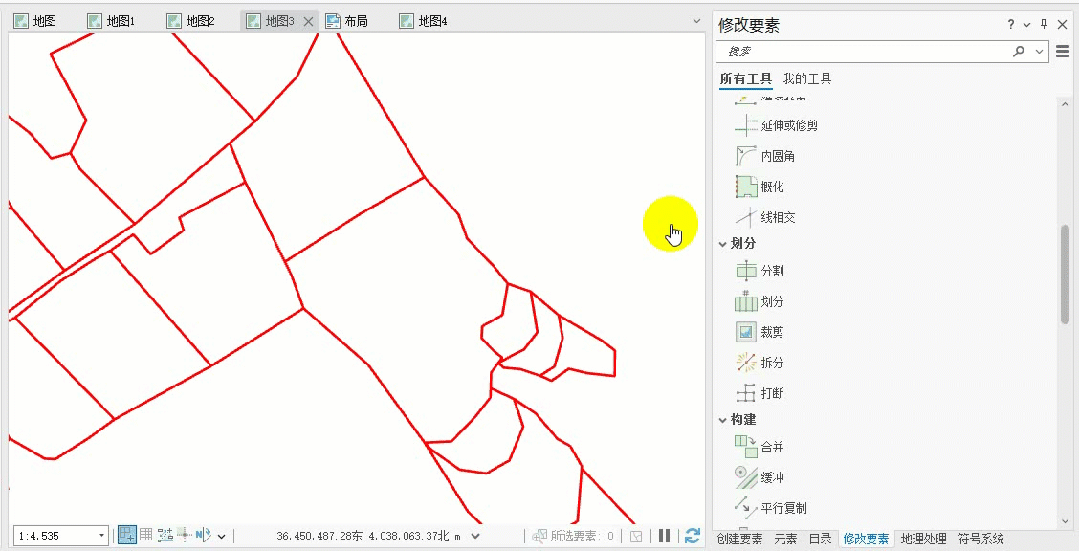

  下面动图为演示的边界方向分割和绘制先分割的两个案例。

  后文也会有详细视频解说。

2  等面积分割

相等面积 。 可将所选的面划分为包含指定面积的指定数量的面。 可以在新面之间平均分配剩余面积或创建一个附加部件。

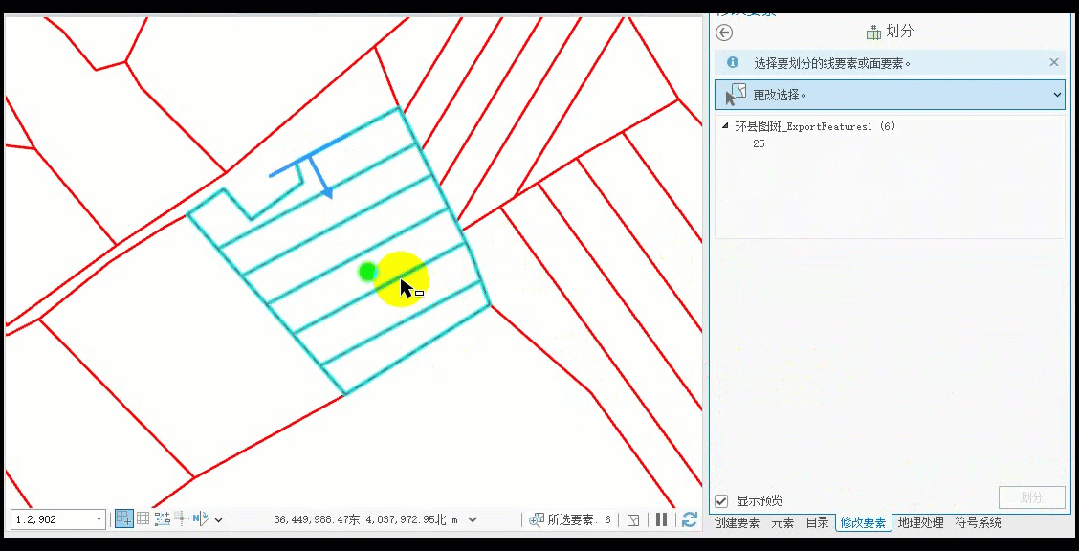

操作上和等比例类似。如下动态图操作，后文将配详细视频解说。

3 等宽度分割

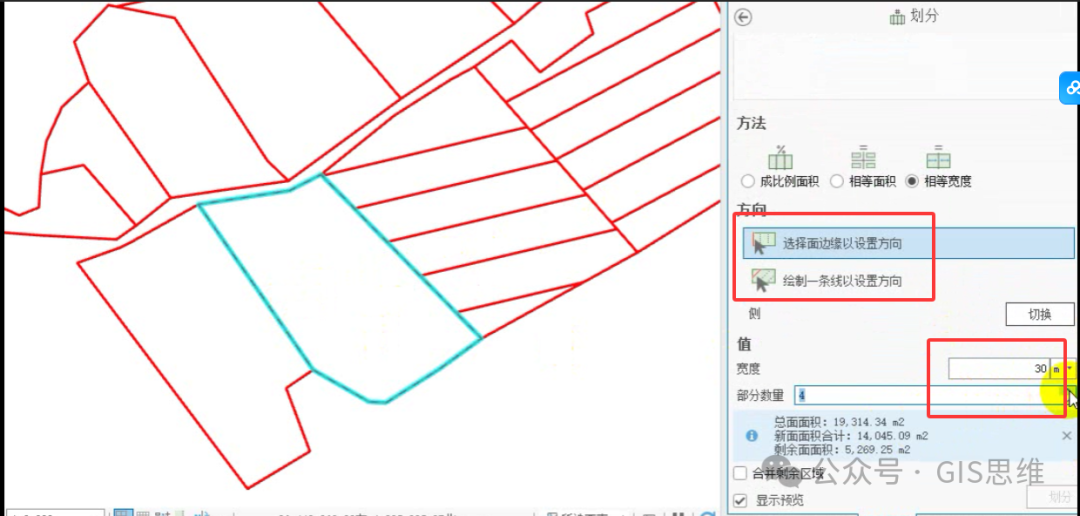

相等宽度 。 可将所选的面以指定的宽度划分为指定数量的新面。 如果剩余宽度小于指定宽度，则您可以将较小的部件与相邻的新面进行合并或创建一个附加部件。

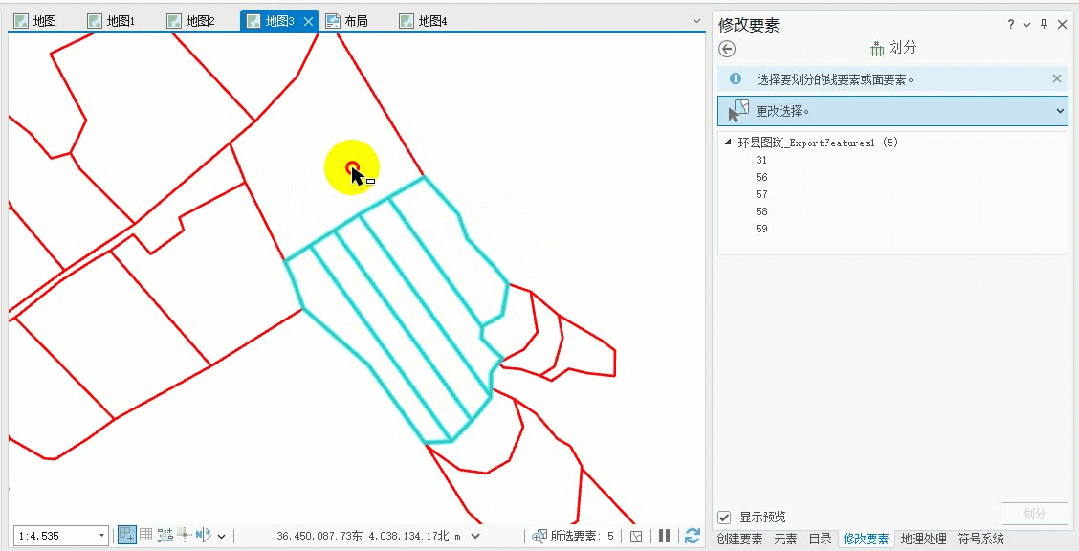

    操作上和等比例类似。如下动态图操作，后文将配详细视频解说

4 视频教学

请参考详细视频教学

‍

ArcGIS Pro图斑等面积、等比例、等宽度分割-005
