高通usecase理解

news 来源：原创 2025/5/24 5:47:37

讲得非常不错：

高通 Camera HAL3：CAMX、CHI-CDK 详解_高通camera hal3:camx、chi-cdk详解-CSDN博客

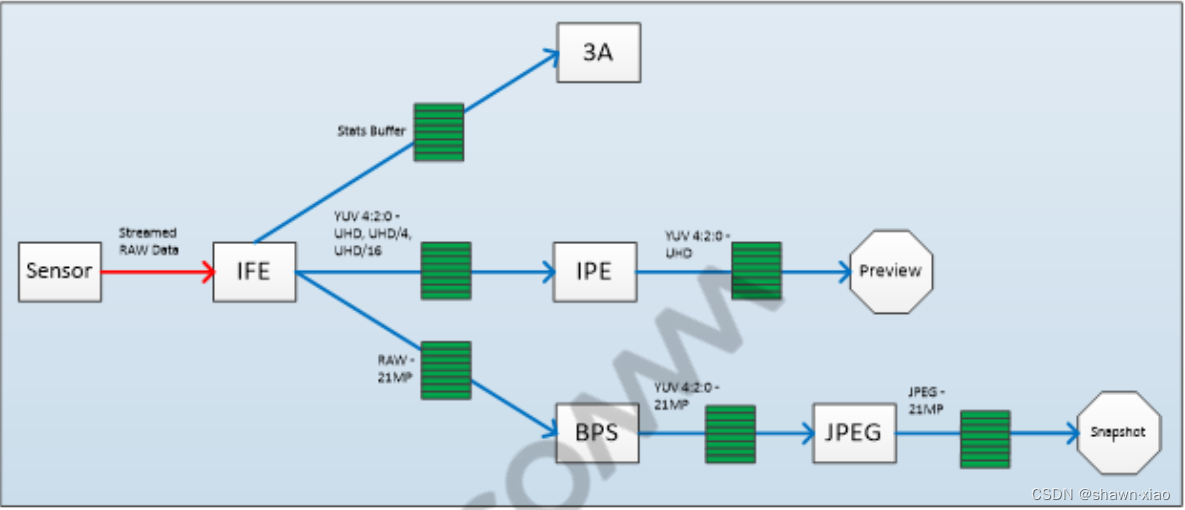

CamraHAL3数据流向图：

Camera数据从sensor出来，首先会经过IFE,然后分预览/视频和拍照2种情况。

如果是预览或者录像，是先经过IPE处理，最后输出到显示。

如果是拍照，则是先经过BSP处理，然后再经过JPEG编码器,最后保存为图片输出。

一、usecase的理解

1、usecaseid

UsecaseId：\chi-cdk\core\chiutils\chxdefs.h

/// @brief Usecase identifying enums
enum class UsecaseId
{NoMatch             = 0,Default             = 1,Preview             = 2,PreviewZSL          = 3,MFNR                = 4,MFSR                = 5,MultiCamera         = 6,QuadCFA             = 7,RawJPEG             = 8,MultiCameraVR       = 9,Torch               = 10,YUVInBlobOut        = 11,VideoLiveShot       = 12,SuperSlowMotionFRC  = 13,Feature2            = 14,Depth               = 15,AON                 = 16,MaxUsecases         = 17,
};

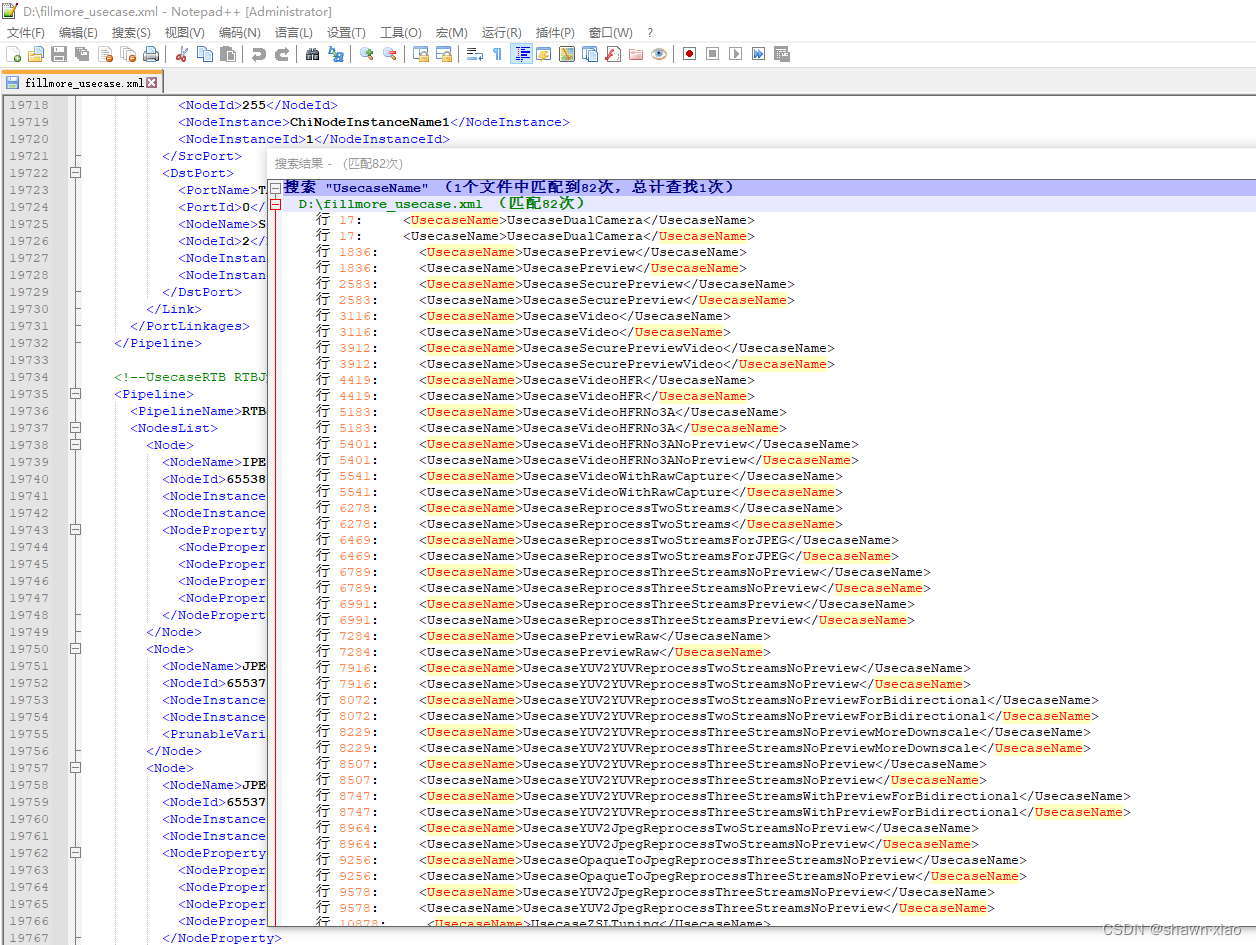

chi-cdk/oem/qcom/topology/titan/fillmore/fillmore_usecase.xml

这个 xml 文件里面描述了 82 个 usecase，但是我们的相机不一定全部跑了这些 usecase，

这些 xml 描述的只是配置，描述的 uscase 是否实现了，还要看代码里面是否实现，并使能了这些 usecase。

比如我们常接触到的有 UsecaseTorch，UsecasePreview , UsecaseVideo, UsecaseSnapshot, UsecaseZSL, UsecaseQuadCFA，UsecaseRTB，UsecaseSAT 等

选择UsecaseId

不同的UsecaseId分别对应的不同的"使用案例"，

该阶段是通过调用UsecaseSelector::GetMatchingUsecase()方法来实现的，

该函数中通过传入的operation_mode、num_streams配置数据流、数量以及当前使用的Sensor个数来选择相应的UsecaseId，

比如当numPhysicalCameras值大于1，同时配置的数据流数量num_streams大于1时，选择的就是UsecaseId::MultiCamera，表示当前采用的是双摄场景。

获得usecaseid函数：chi-cdk\core\chiusecase\Chxusecaseutils.cpp

UsecaseId UsecaseSelector::GetMatchingUsecase(const LogicalCameraInfo*        pCamInfo,camera3_stream_configuration_t* pStreamConfig)
{UsecaseId usecaseId = UsecaseId::Default; //第一行代码......CHX_LOG_INFO("usecase ID:%d",usecaseId);return usecaseId;                         //最后一行代码
}

chi-cdk\core\chiframework\Chxextensionmodule.h

UsecaseSelector*        m_pUsecaseSelector;                     ///< Usecase selector
UsecaseFactory*         m_pUsecaseFactory;                      ///< Usecase factory
Usecase*                m_pSelectedUsecase[MaxNumImageSensors]; ///< Selected usecase

创建Usecase：

根据之前选择的UsecaseId，通过UsecaseFactory来创建相应的Usecase，

Class Usecase是所有Usecase的基类，其中定义并实现了一些通用接口，

CameraUsecaseBase继承于Usecase，并扩展了部分功能。

AdvancedCameraUsecase又继承于CameraUsecaseBase，作为主要负责大部分场景的Usecase实现类，

另外对于多摄场景，现提供了继承于AdvancedCameraUsecase的UsecaseMultiCamera来负责实现。

在这段代码中可以看到，除了双摄场景，其它大部分场景使用的都是AdvancedCameraUsecase类来创建Usecase的

创建Usecase文件以及函数：chi-cdk\core\chiframework\Chxextensionmodule.cpp

InitializeOverrideSession

CDKResult ExtensionModule::InitializeOverrideSession(uint32_t                        logicalCameraId,const camera3_device_t*         pCamera3Device,const chi_hal_ops_t*            chiHalOps,camera3_stream_configuration_t* pStreamConfig,int*                            pIsOverrideEnabled,VOID**                          pPrivate)
{...selectedUsecaseId = m_pUsecaseSelector->GetMatchingUsecase(&m_logicalCameraInfo[logicalCameraId],
pStreamConfig);...m_pSelectedUsecase[logicalCameraId] =m_pUsecaseFactory->CreateUsecaseObject(&m_logicalCameraInfo[logicalCameraId],selectedUsecaseId, m_pStreamConfig[logicalCameraId],m_multiCameraResources.hDescriptorConfig);
}

工厂模式createusecaseobject函数，是根据usecaseid创建出我们的usecase对象

函数所在文件：chi-cdk\core\chiusecase\Chxusecaseutils.cpp

函数展示如下：

Usecase* UsecaseFactory::CreateUsecaseObject(
LogicalCameraInfo*              pLogicalCameraInfo,     ///< camera info
UsecaseId                       usecaseId,              ///< Usecase Id
camera3_stream_configuration_t* pStreamConfig,          ///< Stream config
ChiMcxConfigHandle              hDescriptorConfig)      ///< mcx config
{Usecase* pUsecase  = NULL;UINT     camera0Id = pLogicalCameraInfo->ppDeviceInfo[0]->cameraId;switch (usecaseId){case UsecaseId::PreviewZSL:case UsecaseId::VideoLiveShot:pUsecase = AdvancedCameraUsecase::Create(pLogicalCameraInfo, pStreamConfig, usecaseId);break;case UsecaseId::MultiCamera:if ((LogicalCameraType::LogicalCameraType_Default == pLogicalCameraInfo->logicalCameraType) &&(pLogicalCameraInfo->numPhysicalCameras > 1)){pUsecase = ChiMulticameraBase::Create(pLogicalCameraInfo, pStreamConfig, hDescriptorConfig);}break;case UsecaseId::MultiCameraVR://pUsecase = UsecaseMultiVRCamera::Create(pLogicalCameraInfo, pStreamConfig);break;case UsecaseId::QuadCFA:pUsecase = AdvancedCameraUsecase::Create(pLogicalCameraInfo, pStreamConfig, usecaseId);break;case UsecaseId::Torch:pUsecase = UsecaseTorch::Create(pLogicalCameraInfo, pStreamConfig);break;case UsecaseId::Depth:pUsecase = AdvancedCameraUsecase::Create(pLogicalCameraInfo, pStreamConfig, usecaseId);break;case UsecaseId::AON:pUsecase = CHXUsecaseAON::Create(pLogicalCameraInfo);break;default:pUsecase = AdvancedCameraUsecase::Create(pLogicalCameraInfo, pStreamConfig, usecaseId);break;}return pUsecase;
}

在AdvancedCameraUsecase::Create方法中做了很多初始化操作，其中包括了以下几个阶段：

获取XML文件中Usecase配置信息
创建Feature
保存数据流，重建Usecase的配置信息
调用父类CameraUsecaseBase的initialize方法，进行一些常规初始化工作。

调用流程：
