LCI输出频率配置方法
提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档
文章目录
- 前言
- 一、自动网络进行扫描
- 二、修改配置
- 三、修改LCI的输出频率
- 四、修改LCI的输出频率后保持
- 五、修改LCI的输出频率后保持文件重新扫描
- 六、检测修改是否生效
前言
记录LCI模块如何配置输出频率
一、自动网络进行扫描

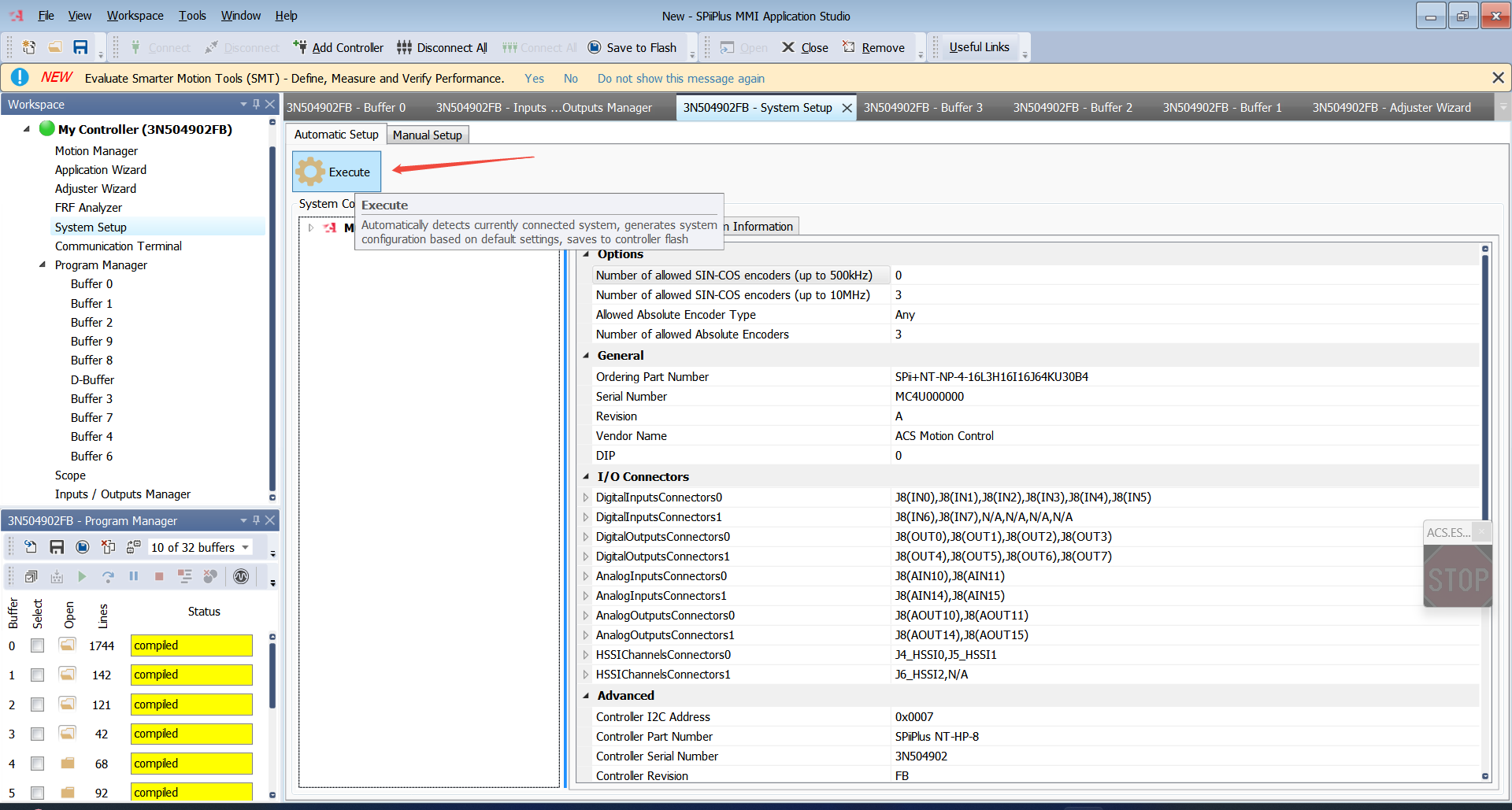

首先保证硬件正常连接，点击Sysetm Setup→Automatic Setup→Excute
对ACS的控制网络进行扫描，如果网络已经配置好，可跳过这一步
二、修改配置

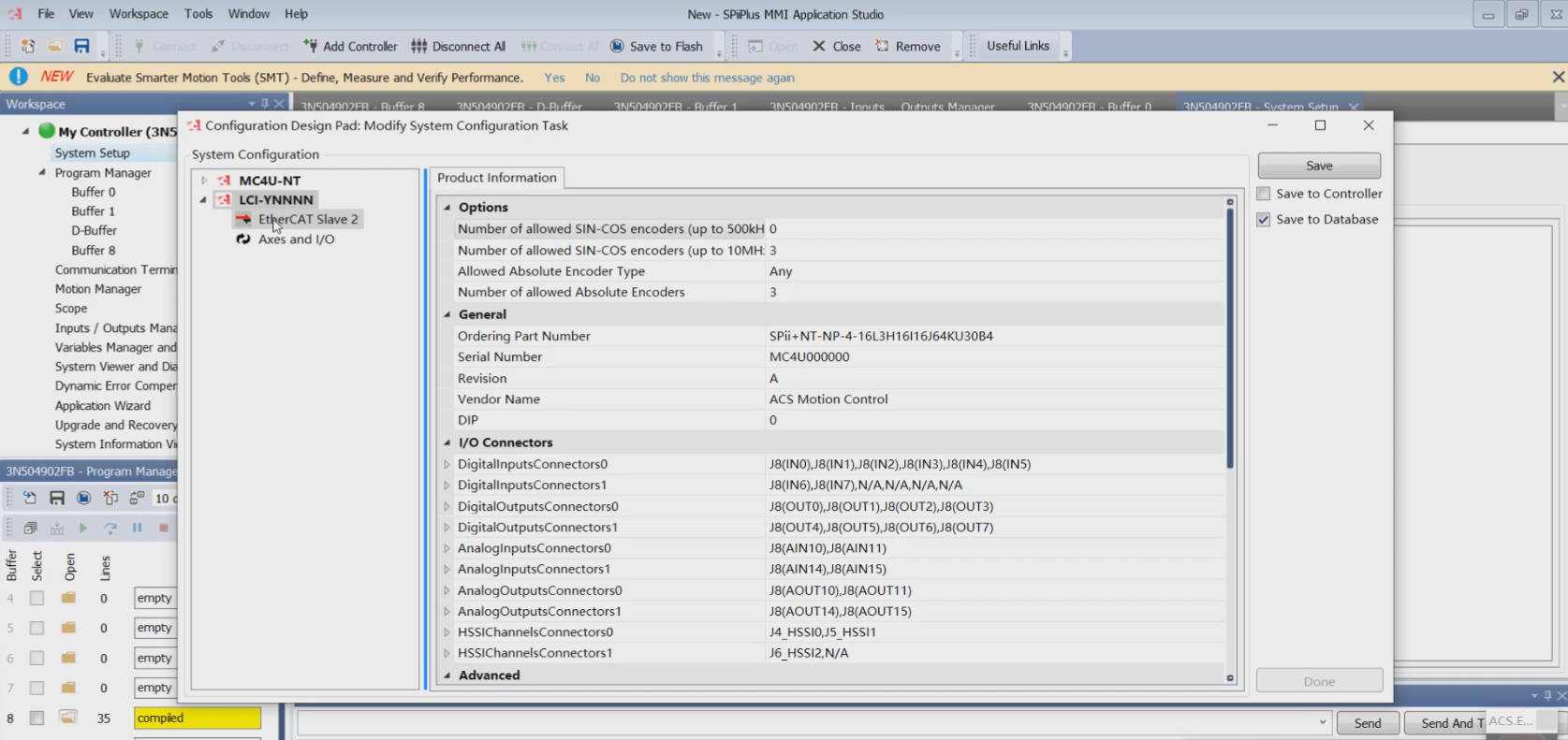

点击Sysetm Setup→Manual Setup→Modify System Configration
注意进行这一步的时候必须保证整个控制系统的网络扫描完成，并且扫描完成后无改动

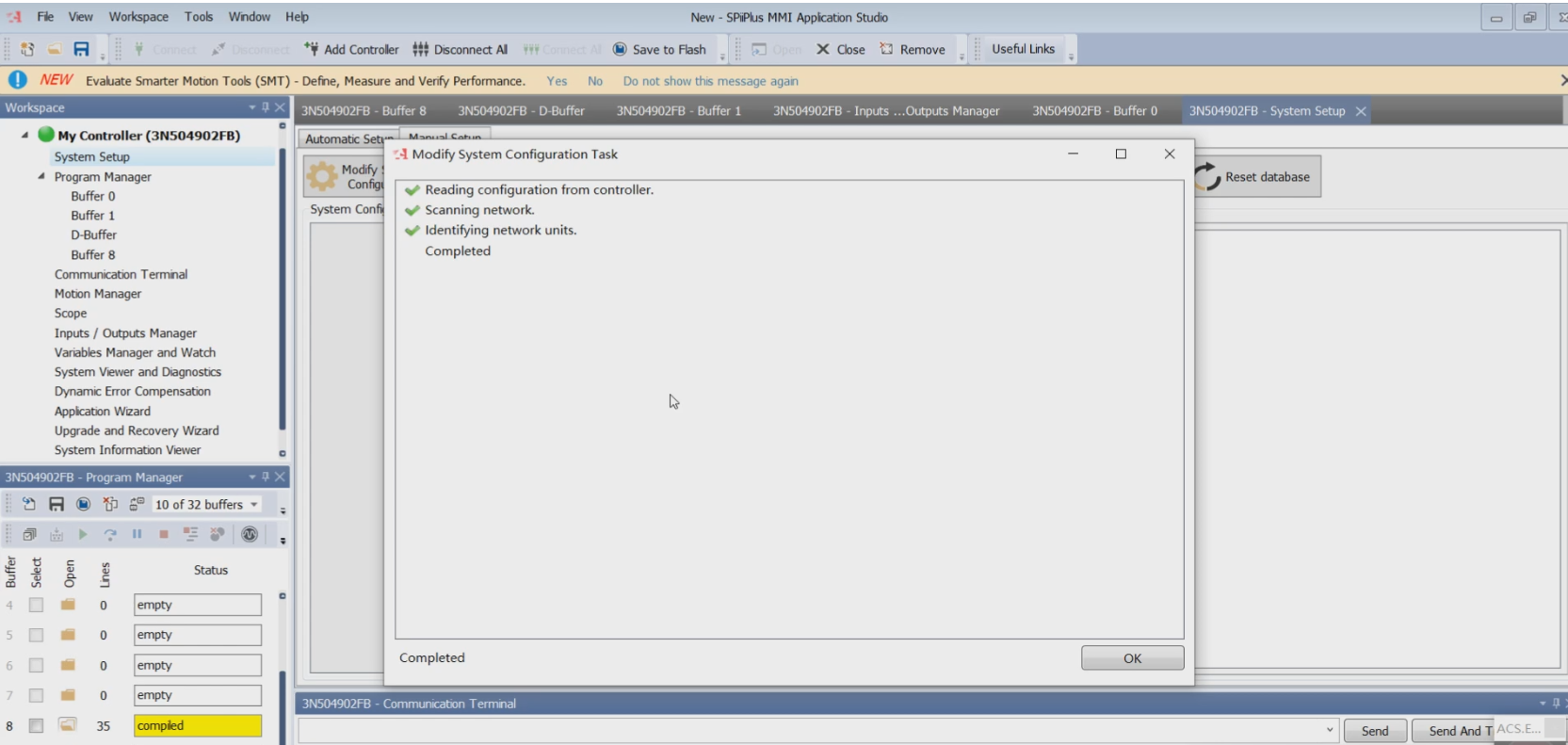

扫描完后就会在网络里面出现LCI设备
三、修改LCI的输出频率

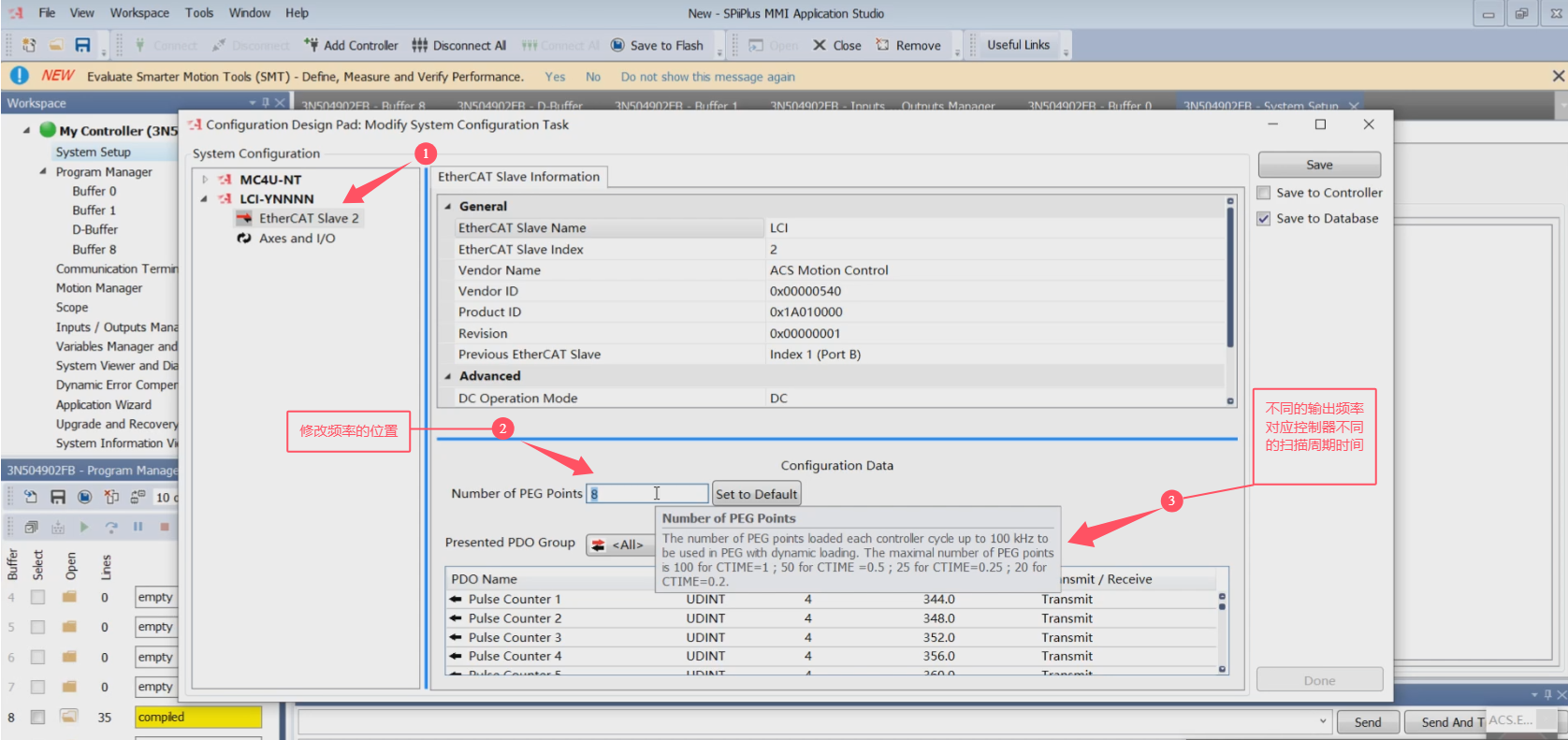

图中100KHZ的输出频率对应1ms的扫描周期
图中50KHZ的输出频率对应0.5ms的扫描周期
图中25KHZ的输出频率对应0.25ms的扫描周期
图中20KHZ的输出频率对应0.2ms的扫描周期
四、修改LCI的输出频率后保持

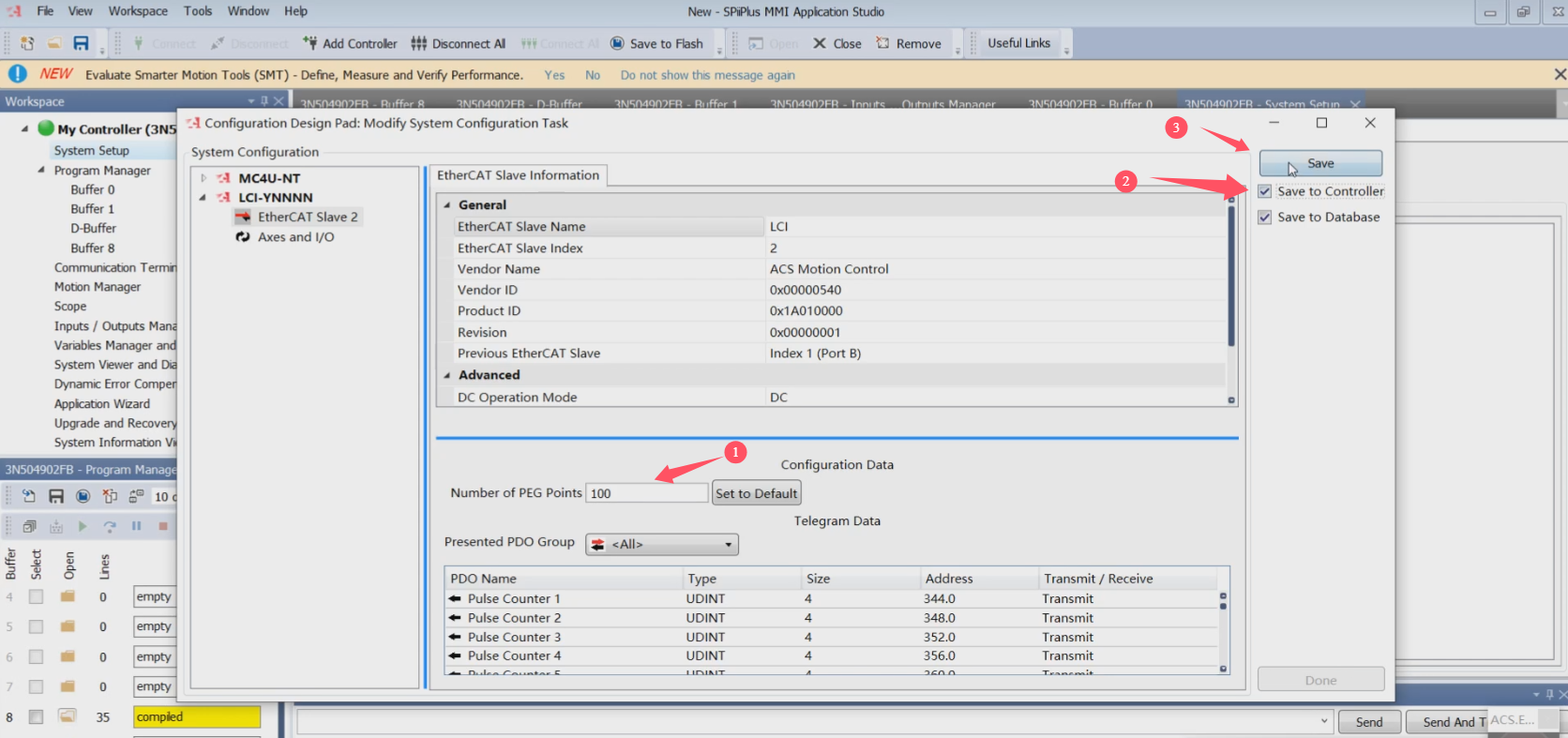

按照图中的顺序进行修改→勾选→保存
五、修改LCI的输出频率后保持文件重新扫描

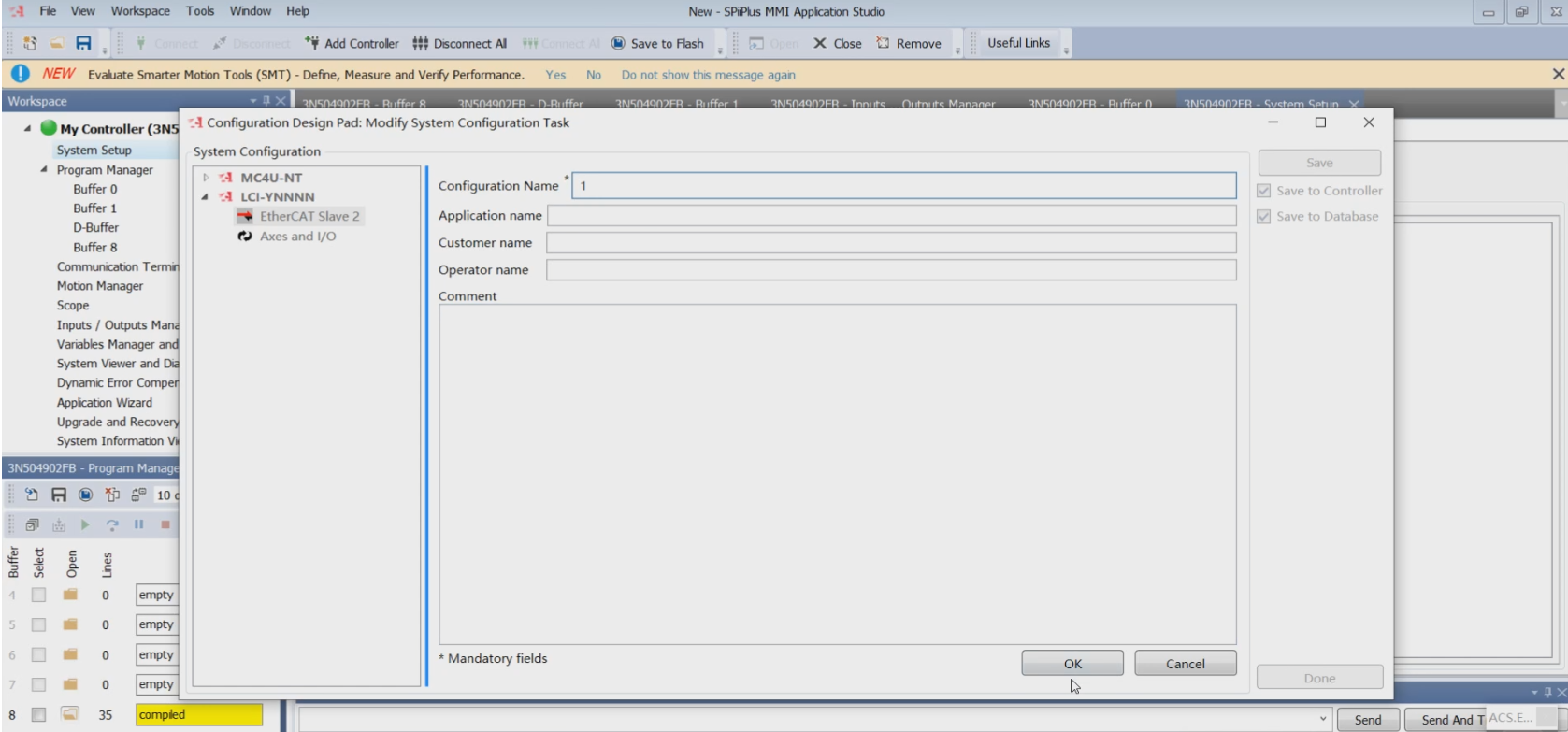

这里随便写个名称就行，点击OK，开始扫描网络

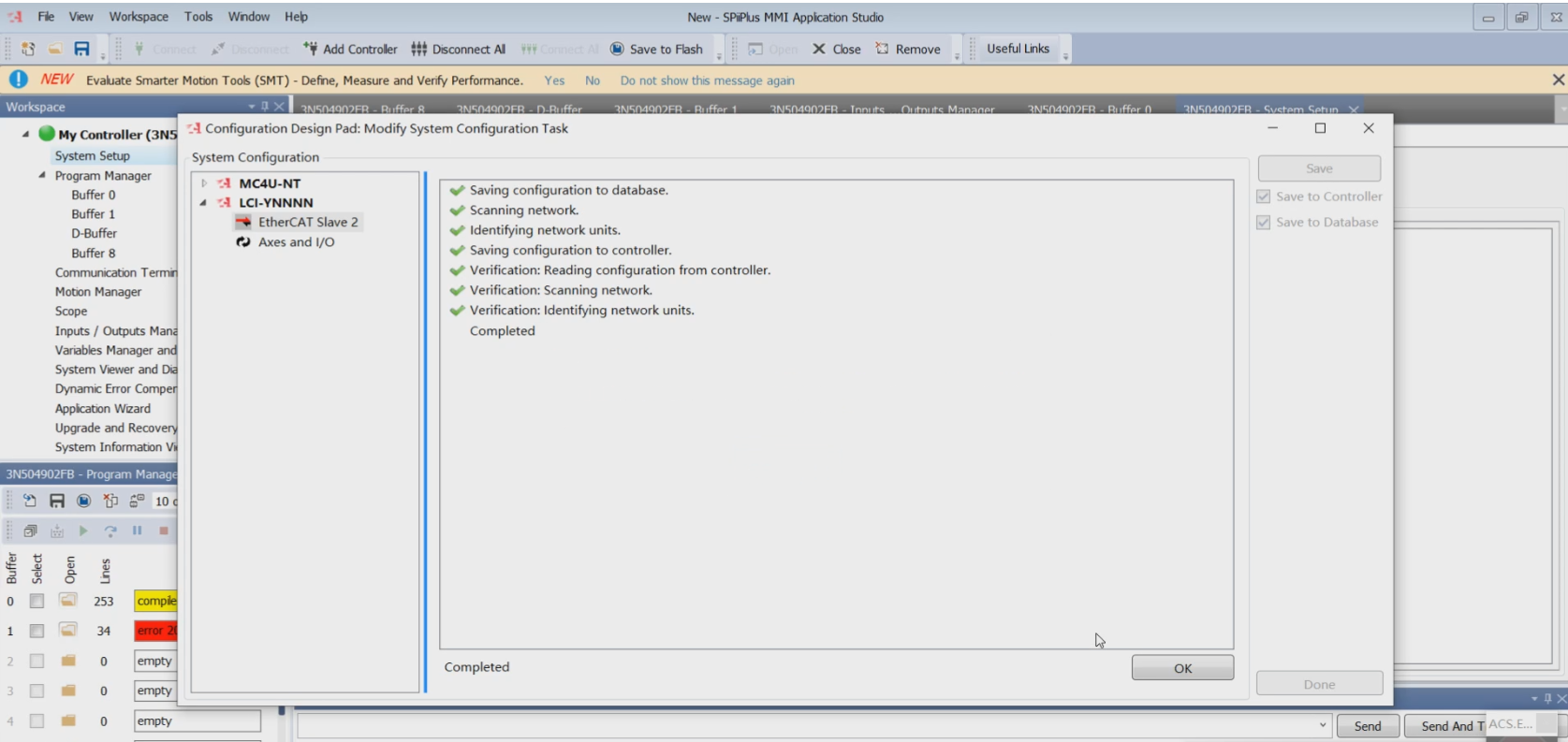

网络扫描完毕点击OK即可
六、检测修改是否生效
按照图中点击即可
