brepgen 源码 笔记2
SurfVAETrainer / EdgeVAETrainer:分别用于训练表面和边缘数据的 VAE 模型，目标是压缩数据到潜在空间并通过解码器还原数据。
SurfPosTrainer / EdgePosTrainer:用于训练扩散模型，直接生成表面或边缘的位置信息。
SurfZTrainer / EdgeZTrainer:基于潜在空间的扩散模型，用于更高效地生成复杂的表面或边缘数据。
训练流程
根据 README 文档，训练分为两个阶段： README.md:69-81
首先训练 VAE 模型（SurfVAETrainer/EdgeVAETrainer）
然后训练潜在扩散模型（其他四个训练器）
训练器基类提供模型保存功能： trainer.py:1030-1032
Notes
这些训练器构成了 BrepGen 的分层生成架构：VAE 负责几何特征的编码/解码，位置扩散模型直接生成几何位置，而潜在空间扩散模型在压缩的表示空间中工作，提高了复杂几何数据的生成效率。整个系统采用自顶向下的生成方式，先生成表面，再生成边缘和顶点。
EdgeVAETrainer
EdgeVAETrainer 是用于训练边缘 VAE 的类，位于 trainer.py:137-138 。该类使用 AutoencoderKL1D 模型来处理边缘几何数据：
模型架构：使用 3 层 1D 下采样和上采样块 trainer.py:146-157
训练配置：同样使用 AdamW 优化器，相同的学习率配置 trainer.py:167-171
数据处理：处理 EdgeData 数据集 vae.py:27-29
训练流程
两个训练器都在 vae.py 中被调用，根据 args.option 参数选择训练表面或边缘 VAE vae.py:21-29 。训练过程包括：
每个 epoch 的训练 vae.py:37
定期验证 vae.py:40-41
模型保存 vae.py:44-45
这两个 VAE 训练器是 BrepGen 系统的基础组件，它们将表面和边缘几何数据编码到潜在空间中，为后续的潜在扩散模型提供输入。
Notes
EdgeVAETrainer 的训练循环实现包含了完整的前向传播、损失计算（MSE + KL散度）和反向传播过程 trainer.py:189-233 。两个训练器都使用 wandb 进行实验跟踪和日志记录。
def train_one_epoch(self):"""Train the model for one epoch"""self.model.train()loss_fn = nn.MSELoss()progress_bar = tqdm(total=len(self.train_dataloader))progress_bar.set_description(f"Epoch {self.epoch}")# Train for edge_u in self.train_dataloader:with torch.cuda.amp.autocast():edge_u = edge_u.to(self.device).permute(0,2,1)self.optimizer.zero_grad() # zero gradient# Pass through VAE posterior = self.model.encode(edge_u).latent_distz = posterior.sample()dec = self.model.decode(z).sample# Loss functionskl_loss = 0.5 * torch.sum(torch.pow(posterior.mean, 2) + posterior.var - 1.0 - posterior.logvar,dim=[1, 2],).mean() mse_loss = loss_fn(dec, edge_u) total_loss = mse_loss + 1e-6*kl_loss# Update modelself.scaler.scale(total_loss).backward()nn.utils.clip_grad_norm_(self.network_params, max_norm=5.0) self.scaler.step(self.optimizer)self.scaler.update()# loggingif self.iters % 10 == 0:wandb.log({"Loss-mse": mse_loss, "Loss-kl": kl_loss}, step=self.iters)self.iters += 1progress_bar.update(1)progress_bar.close()self.epoch += 1 return
您询问的是 SurfPosTrainer 和 EdgePosTrainer 这两个类，它们是 BrepGen 项目中用于训练位置扩散模型的组件，与之前的 VAE 训练器不同，这些是用于潜在扩散模型（LDM）训练的。
SurfPosTrainer

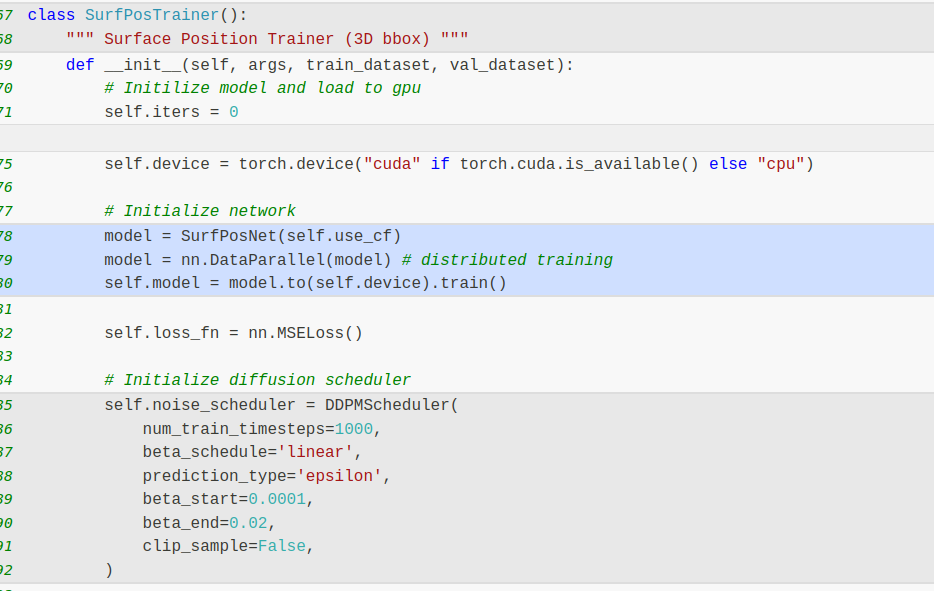

SurfPosTrainer 是用于训练表面位置的扩散模型类 trainer.py:267-268 。该类使用 SurfPosNet 网络来处理表面的 3D 边界框位置信息：
模型架构：使用 SurfPosNet 网络，支持分类器自由训练 trainer.py:278-280
扩散调度器：使用 DDPM 调度器，1000 个训练时间步 trainer.py:285-292
优化器配置：AdamW 优化器，学习率 5e-4，特殊的 beta 参数设置 trainer.py:297-303
EdgePosTrainer
EdgePosTrainer 是用于训练边缘位置的扩散模型类 trainer.py:612-613 。该类使用 EdgePosNet 网络并集成了预训练的表面 VAE：
模型架构：使用 EdgePosNet 网络 trainer.py:624-626
集成表面 VAE：加载预训练的 AutoencoderKLFastEncode 用于快速编码 trainer.py:629-642
相同的训练配置：使用与 SurfPosTrainer 相同的扩散调度器和优化器设置 trainer.py:647-665
训练流程集成
这些位置训练器在 ldm.py 中被调用，作为潜在扩散模型训练的一部分：
SurfPos 训练：当 args.option == 'surfpos' 时使用 SurfPosData 数据集 ldm.py:19-22
EdgePos 训练：当 args.option == 'edgepos' 时使用 EdgePosData 数据集 ldm.py:29-32
Notes
这些 PosTrainer 类是 BrepGen 系统中第二阶段训练的组件，它们在 VAE 训练完成后进行，用于学习几何元素的空间位置分布。EdgePosTrainer 特别需要预训练的表面 VAE 来提供上下文信息。两个训练器都支持分类器自由训练（classifier-free guidance），这是现代扩散模型的重要特性
您询问的是 SurfZTrainer 和 EdgeZTrainer 这两个类，它们是 BrepGen 项目中用于训练潜在几何特征（latent geometry）的扩散模型组件。
SurfZTrainer
SurfZTrainer 是用于训练表面潜在几何特征的扩散模型类 trainer.py:416-417 。该类使用 SurfZNet 网络来处理表面的潜在表示：
模型架构：使用 SurfZNet 网络，支持分类器自由训练 trainer.py:428-430
集成表面 VAE：加载预训练的 AutoencoderKLFastEncode 用于编码表面几何 trainer.py:433-446
扩散调度器：使用 DDPM 调度器，1000 个训练时间步 trainer.py:451-458
优化器配置：AdamW 优化器，学习率 5e-4 trainer.py:463-469
EdgeZTrainer
EdgeZTrainer 是用于训练边缘潜在几何特征的扩散模型类 trainer.py:807-808 。该类使用 EdgeZNet 网络并集成了两个预训练的 VAE：
模型架构：使用 EdgeZNet 网络 trainer.py:820-822
双 VAE 集成：同时加载表面 VAE trainer.py:825-838 和边缘 VAE trainer.py:841-855
相同的训练配置：使用与 SurfZTrainer 相同的扩散调度器和优化器设置 trainer.py:860-878
训练流程集成
这些 Z 训练器在 ldm.py 中被调用：
SurfZ 训练：当 args.option == 'surfz' 时使用 SurfZData 数据集 ldm.py:24-27
EdgeZ 训练：当 args.option == 'edgez' 时使用 EdgeZData 数据集 ldm.py:34-37
训练细节
SurfZTrainer 的训练过程包含位置增强技术 trainer.py:509-516 ，通过表面 VAE 编码几何特征 trainer.py:518-524 ，然后进行扩散训练 trainer.py:528-537 。
Notes
这些 ZTrainer 类是 BrepGen 系统的第三阶段训练组件，专门处理几何元素的潜在表示。EdgeZTrainer 需要同时使用表面和边缘的预训练 VAE，体现了系统的层次化设计。两个训练器都支持分类器自由训练，并使用 wandb 进行实验跟踪。
所以这个神经网络做了什么
Fast
Searched across samxuxiang/BrepGen
您询问的是 BrepGen 神经网络系统的整体功能。基于之前的对话和代码上下文，这个神经网络系统实现了一个层次化的 3D CAD 模型生成管道。
整体架构
BrepGen 是一个多阶段的生成式 AI 系统，专门用于生成 3D CAD 模型的边界表示（B-rep）。系统采用了潜在扩散模型（Latent Diffusion Model）的架构，分为以下几个核心组件：
第一阶段：几何编码（VAE 训练）
SurfVAETrainer：将表面几何数据编码到潜在空间 trainer.py:11-12
EdgeVAETrainer：将边缘几何数据编码到潜在空间 trainer.py:137-138
第二阶段：位置生成（Position 扩散）
SurfPosTrainer：学习表面的 3D 边界框位置分布 trainer.py:267-268
EdgePosTrainer：学习边缘的 3D 边界框位置分布 trainer.py:612-613
第三阶段：几何生成（Latent 扩散）
SurfZTrainer：在潜在空间中生成表面几何特征 trainer.py:416-417
EdgeZTrainer：在潜在空间中生成边缘几何特征 trainer.py:807-808
核心网络架构
系统使用基于 Transformer 的扩散模型：
SurfZNet：处理表面潜在几何的 Transformer 网络 network.py:1129-1132
EdgeZNet：处理边缘潜在几何的 Transformer 网络 network.py:1289-1292
生成流程
在推理时，系统按以下顺序工作 sample.py:123-126 ：
首先生成表面位置
基于表面位置生成表面几何
基于表面信息生成边缘位置
最后生成边缘几何
技术特点
分类器自由训练：支持条件生成和无条件生成
层次化设计：从粗粒度位置到细粒度几何的渐进生成
多模态融合：同时处理表面和边缘几何信息
Notes
这个系统的核心创新在于将复杂的 3D CAD 模型生成问题分解为多个子问题，通过 VAE 将几何数据压缩到潜在空间，然后使用扩散模型学习几何分布。整个管道在 ldm.py 中统一调度 ldm.py:17-41 ，实现了端到端的 3D CAD 模型自动生成。
您询问的是 BrepGen 系统中生成顺序的设计原理。这个顺序反映了 CAD B-rep 模型的层次化结构和几何依赖关系。
生成顺序的技术原理
- 表面位置优先 (SurfPos)
首先生成表面位置是因为表面是 B-rep 模型的主要几何元素。 trainer.py:322-354 显示了 SurfPosTrainer 的训练过程，它学习表面的 3D 边界框位置分布。表面位置定义了整个模型的空间布局和基本形状。
2. 表面几何依赖位置 (SurfZ)
基于表面位置生成表面几何是因为几何细节需要在已知的空间位置约束下生成。 trainer.py:509-516 展示了位置增强技术，其中表面位置作为条件信息指导几何生成。 trainer.py:518-524 显示了如何通过表面 VAE 编码几何特征，然后在扩散过程中使用位置信息作为条件。
3. 边缘位置依赖表面信息 (EdgePos)
边缘位置的生成需要表面信息作为上下文，因为边缘是表面之间的连接。 trainer.py:629-642 显示了 EdgePosTrainer 加载预训练的表面 VAE，这表明边缘位置的生成需要理解已有的表面几何信息。
4. 边缘几何最后生成 (EdgeZ)
最后生成边缘几何是因为边缘需要同时考虑表面和边缘的位置信息。 trainer.py:825-855 显示了 EdgeZTrainer 同时加载表面 VAE 和边缘 VAE，体现了边缘几何对所有先前信息的依赖。
网络架构支持 network.py:1357-1374 展示了
EdgeZNet
的前向传播，可以看到它同时处理表面位置 (
surfPos
)、表面几何 (
surfZ
) 和边缘位置 (
edgePos
) 作为输入，证明了这种层次化依赖关系。
CAD 几何的本质约束
这个顺序反映了 CAD B-rep 模型的本质特性：
表面定义了实体的主要几何形状
边缘连接相邻表面，其位置和形状受表面约束
位置先于几何细节，因为空间布局是几何细节的基础
Notes
这种层次化生成策略确保了生成的 B-rep 模型在几何上的一致性和拓扑上的有效性。每个阶段都为下一阶段提供必要的约束条件，避免了生成无效或不连贯的几何结构。
您询问的是"表面位置"（Surface Position），这是 BrepGen 系统中一个核心概念，指的是表面几何元素在 3D 空间中的边界框位置信息。
表面位置的定义
在 BrepGen 系统中，表面位置具体指的是表面的 3D 边界框（bounding box）信息。从数据处理阶段可以看到，系统会为每个表面计算其边界框： process_brep.py:112-117
这里计算的 surf_bboxes 包含了每个表面的最小点和最大点坐标，形成一个 6 维向量 [min_x, min_y, min_z, max_x, max_y, max_z]，这就是表面位置的具体表示。
表面位置在训练中的作用
SurfPosTrainer 专门负责学习表面位置的分布。从训练代码可以看到： trainer.py:267-268
该训练器使用扩散模型来学习表面位置的生成： trainer.py:322-340
表面位置作为条件信息
表面位置在后续的几何生成中起到关键的条件作用。在 SurfZTrainer 中，表面位置被用作条件来指导表面几何的生成： trainer.py:509-516
这里使用了位置增强技术，将表面位置作为条件信息来约束几何生成过程。
在边缘生成中的应用
表面位置信息也被用于边缘几何的生成。在 EdgeZNet 的前向传播中可以看到： network.py:1364-1366
这里 surfPos 被嵌入并用作边缘生成的上下文信息。
Notes
表面位置本质上是对表面空间分布的粗粒度描述，它为后续的细粒度几何生成提供了空间约束。这种设计体现了 BrepGen 从粗到细的层次化生成策略，确保生成的几何在空间上是合理和一致的。
您询问的是"基于表面位置生成表面几何"，这是 BrepGen 系统中第二阶段训练的核心概念，具体指的是 SurfZTrainer 类如何使用表面位置信息作为条件来生成表面的潜在几何特征。
核心概念
"基于表面位置生成表面几何"指的是在已知表面 3D 边界框位置的条件下，生成该表面的详细几何形状。这个过程由 SurfZTrainer 类实现，它使用扩散模型在潜在空间中生成表面几何。
技术实现
- 位置增强技术
在训练过程中，表面位置首先经过增强处理： trainer.py:509-516
这里使用了位置增强技术（参考论文 https://arxiv.org/abs/2106.15282），通过向表面位置添加少量噪声来提高模型的鲁棒性。
2. 表面几何编码
接下来，系统通过预训练的表面 VAE 将表面几何数据编码到潜在空间： trainer.py:518-524
这里 surf_uv 是表面的 UV 参数化点云数据，通过表面 VAE 编码得到潜在表示 surf_z，然后进行缩放处理。
3. 扩散训练过程
最后，系统使用扩散模型训练，将表面位置作为条件： trainer.py:528-537
在这个过程中，surfPos（表面位置）作为条件输入传递给扩散模型，指导表面几何 surfZ 的生成。
网络架构支持
在网络层面，SurfZNet 专门设计来处理这种条件生成： network.py:1129-1132
该网络是基于 Transformer 的潜在扩散模型，专门用于表面位置条件下的几何生成。
数据流程
整个过程的数据流程是：
表面位置（6维边界框）→ 位置增强
表面点云 → VAE编码 → 潜在几何表示
扩散模型以位置为条件生成潜在几何
Notes
这种"基于位置生成几何"的设计体现了 BrepGen 的层次化生成策略：先确定空间布局（位置），再填充几何细节。这确保了生成的表面几何在空间上是合理的，避免了几何元素之间的冲突或重叠。
–
表面几何的实际含义
在 BrepGen 系统中，表面几何指的是表面的点云数据和几何形状信息： process_brep.py:30-41
这里可以看到，系统处理的是表面的采样点数据（32×32×3 的点云），而不是 CAD 特征操作。
数据表示方式
表面几何在系统中以点云形式存储和处理。从数据处理流程可以看到，系统从 STEP 文件中提取的是表面的几何采样点： process_brep.py:112-117
这些数据包括表面的边界框信息，但核心是表面的几何形状数据，而非 CAD 特征参数。
VAE 编码的对象
表面 VAE 训练器处理的也是这些几何点云数据： trainer.py:20-30
这个 AutoencoderKL 模型接收的是 3 通道的几何数据（x, y, z 坐标），将表面的几何形状编码到潜在空间。
与传统 CAD 特征的区别
BrepGen 采用的是直接几何表示而非参数化特征表示。传统 CAD 软件中的拉伸、倒角、圆角等是参数化建模操作，而 BrepGen 处理的是这些操作最终产生的几何结果——即表面的实际形状数据。
Notes
BrepGen 的创新在于跳过了传统的参数化 CAD 特征序列，直接在几何层面生成 B-rep 模型。这种方法避免了复杂的特征依赖关系和约束求解，但也意味着生成的模型不包含可编辑的特征历史。
您询问的是几何重建相关的代码。基于代码分析，BrepGen 系统中的几何重建主要发生在生成阶段，将生成的点云数据重新构建为完整的 B-rep 模型。
几何重建的核心代码
几何重建的主要实现在 utils.py 中的 construct_brep 函数： utils.py:820-855
这个函数负责将表面和边缘的点云数据拟合为参数化的 B-spline 表面和曲线。
生成流程中的几何重建
在 sample.py 中可以看到完整的几何重建流程： sample.py:293-369
这个流程包括：
解码几何数据：使用预训练的 VAE 将潜在表示解码为点云
顶点检测：检测共享顶点
边缘检测：检测共享边缘
联合优化：优化表面和边缘的几何一致性
B-rep 构建：调用 construct_brep 函数重建 B-rep 模型
数据预处理中的几何提取
在数据处理阶段，系统从原始 STEP 文件中提取几何信息： process_brep.py:65-85
这里使用 OCCWL 库解析 B-rep 模型并提取几何元素。
几何重建的技术细节
几何重建过程使用 OpenCASCADE 的几何拟合功能：
表面重建：使用 GeomAPI_PointsToBSplineSurface 将 32×32 点云拟合为 B-spline 表面
边缘重建：使用 GeomAPI_PointsToBSpline 将 32 个点拟合为 B-spline 曲线
精度控制：支持多级精度拟合，从高精度到低精度逐步尝试
Notes
BrepGen 的几何重建是一个复杂的多步骤过程，它不仅需要重建单个几何元素，还需要确保它们之间的拓扑一致性。系统通过联合优化和共享元素检测来保证生成的 B-rep 模型的有效性。
您询问的是 BrepGen 系统中是否只处理曲面而没有平面。基于代码分析，BrepGen 系统实际上同时处理曲面和平面，它们都被统一表示为表面几何数据。
表面几何的统一表示
在 BrepGen 中，所有类型的表面（包括平面和曲面）都被统一处理为点云数据。从数据处理流程可以看到： process_brep.py:30-41
这里的 surf_pnt 包含了所有类型的表面几何数据，无论是平面还是曲面，都被采样为 32×32×3 的点云格式。
几何重建中的表面处理
在几何重建阶段，系统使用 OpenCASCADE 的 B-spline 拟合来重建所有表面：
这里的 GeomAPI_PointsToBSplineSurface 函数可以拟合任何类型的表面，包括：
平面：会被拟合为度数较低的 B-spline 表面
曲面：会被拟合为相应复杂度的 B-spline 表面
VAE 编码的通用性
表面 VAE 训练器处理所有类型的表面几何： trainer.py:20-30
这个 AutoencoderKL 模型接收 3 通道的几何数据，能够编码平面和曲面的几何特征到同一个潜在空间中。
数据表示的优势
BrepGen 的直接几何表示方法的优势在于：
统一处理：平面和曲面使用相同的数据结构和处理流程
无需区分：系统不需要预先知道表面类型
自然表达：复杂的自由曲面和简单的平面都能被准确表示
Notes
虽然 BrepGen 在技术实现上不区分平面和曲面，但在实际的 CAD 模型中，平面通常表现为点云数据中的规律性模式（如共面点），而曲面则表现为更复杂的几何变化。系统通过学习这些模式的分布来生成包含各种表面类型的 B-rep 模型。
