gd32e230c8t6 驱动ws2812

news 来源：原创 2025/5/23 6:13:57

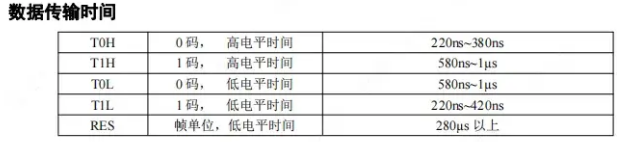

在这里插入图片描述
单片机PA8口接ws2812的DI

请添加图片描述

keil工程

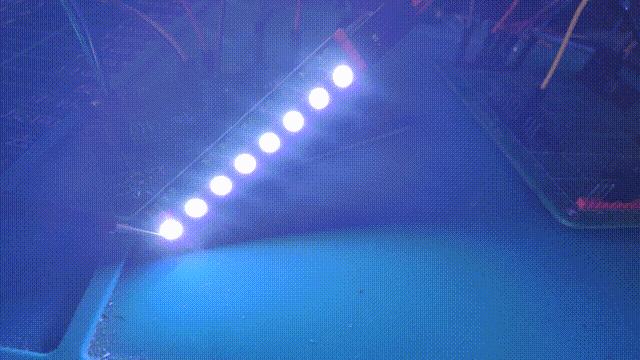

在这里插入图片描述

main.c代码

#include "gd32e23x.h"
#include "systick.h"
#include <stdio.h>
#define ws2812_led_quantity 8//ws2812数量
#define WS2812_GPIO GPIOA //ws2812 gpiox
#define WS2812_GPIO_PIN GPIO_PIN_8 //ws2812 gpio pin/* bit[23:16] Green 绿色，bit[15:8]Red 红色， bit[7:0]Blue 蓝色*/
// 颜色常量定义（按bit[23:16]=Green, bit[15:8]=Red, bit[7:0]=Blue）
#define white      0xFFFFFF  // 白色 = 绿255 + 红255 + 蓝255
#define red        0x00FF00  // 红色 = 绿0   + 红255 + 蓝0
#define green      0xFF0000  // 绿色 = 绿255 + 红0   + 蓝0
#define blue       0x0000FF  // 蓝色 = 绿0   + 红0   + 蓝255
#define yellow     0xFFFF00  // 黄色 = 绿255 + 红255 + 蓝0
#define purple     0x00FFFF  // 紫色 = 绿0   + 红255 + 蓝255
#define cyan       0xFF00FF  // 青色 = 绿255 + 红0   + 蓝255#define gray       0x808080  // 灰色（50%亮度）
#define silver     0xC0C0C0  // 银色（75%亮度）
#define darkgray   0x404040  // 深灰色（25%亮度）// 彩虹色系
#define orange     0xFD7F00  // 橙色
#define lime       0x80FF00  // 酸橙绿
#define skyblue    0x007FFF  // 天蓝色
#define pink       0x00FFAF  // 粉色
#define magenta    0x00FFFF  // 洋红色
#define indigo     0x004080  // 靛蓝色
#define violet     0x400080  // 紫罗兰色// 金属色系
#define gold       0xFD9F00  // 金色
#define bronze     0x805500  // 青铜色
#define copper     0x996633  // 铜色
#define platinum   0xE5E4E2  // 铂金色
#define steelblue  0x4682B4  // 钢蓝色// 自然色系
#define forest     0x228B22  // 森林绿
#define ocean      0x0066CC  // 海洋蓝
#define sunset     0xFF3300  // 日落橙
#define lavender   0xB57EDC  // 薰衣草紫
#define chocolate  0xD2691E  // 巧克力棕
#define maroon     0x800000  // 栗色
#define olive      0x808000  // 橄榄绿// 特殊效果
#define dimwhite   0x333333  // 暗白色（10%亮度）
#define flashgreen 0xAAFFAA  // 闪烁绿（脉冲效果）
#define pulseblue  0x0055FF  // 脉冲蓝（呼吸灯效果）void led_config(){rcu_periph_clock_enable(RCU_GPIOC);gpio_mode_set(GPIOC, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_13);gpio_output_options_set(GPIOC, GPIO_OTYPE_PP, GPIO_OSPEED_10MHZ, GPIO_PIN_13);gpio_bit_set(GPIOC,GPIO_PIN_13);}void nopdelay50ns(uint32_t n){//延时不准
while(n--){
__NOP();
}}void ws2812_io_init(uint32_t gpio_periph,uint32_t pin){switch(gpio_periph) {case GPIOA:rcu_periph_clock_enable(RCU_GPIOA);break;case GPIOB:rcu_periph_clock_enable(RCU_GPIOB);break;case GPIOC:rcu_periph_clock_enable(RCU_GPIOC);break;case GPIOF:rcu_periph_clock_enable(RCU_GPIOF);break;default:/* 处理无效参数 */break;}gpio_mode_set(gpio_periph, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE,pin);gpio_output_options_set(gpio_periph, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ,pin);gpio_bit_reset(gpio_periph,pin);}void ws2812_11(){//延时不准,弃用
gpio_bit_set(WS2812_GPIO,WS2812_GPIO_PIN);nopdelay50ns(12);//约600nsgpio_bit_reset(WS2812_GPIO,WS2812_GPIO_PIN);nopdelay50ns(6);//约300ns}
void ws2812_00(){//延时不准,弃用gpio_bit_set(WS2812_GPIO,WS2812_GPIO_PIN);nopdelay50ns(6);//约300nsgpio_bit_reset(WS2812_GPIO,WS2812_GPIO_PIN);nopdelay50ns(12);//约600ns}void ws2812_1(){
gpio_bit_set(WS2812_GPIO,WS2812_GPIO_PIN);__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();gpio_bit_reset(WS2812_GPIO,WS2812_GPIO_PIN);__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();}
void ws2812_0(){gpio_bit_set(WS2812_GPIO,WS2812_GPIO_PIN);__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();gpio_bit_reset(WS2812_GPIO,WS2812_GPIO_PIN);__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();__NOP();}void ws2812_res(){
gpio_bit_reset(WS2812_GPIO,WS2812_GPIO_PIN);nopdelay50ns(6000);//约400us}void ws2812_write(uint32_t data[ws2812_led_quantity]) {uint32_t d;uint8_t b;for (int a = 0; a < ws2812_led_quantity; a++) {d = data[a];// 从最高位(第23位)开始发送，到最低位(第0位)for (b = 24; b > 0; b--) {if (d & 0x800000) {  // 检查最高位是否为1ws2812_1();} else {ws2812_0();}d <<= 1;  // 左移一位，准备发送下一位}}ws2812_res();  // 发送完所有数据后，发送复位信号
}uint32_t data1[ws2812_led_quantity],data2[ws2812_led_quantity],data3[ws2812_led_quantity];
uint32_t data4[ws2812_led_quantity]={red,blue,white,0x00ffaf,0xfd7f00,violet,0xe5e4e2,0x808000};
