杰发科技AC7840——使用内部温度

news 来源：原创 2025/5/23 6:06:47

1. 简介

杰发的芯片都自带内部温度检测，在ADC通道中获取即可。

7801自带了温度检测例程，7840不带，因此在这里分享一下相关温度检测代码。

根据产线反馈，7840在常温时候25℃比较准，温箱测试，高温和低温下有5℃的误差。

2. 使用BG校准，增大采样时间

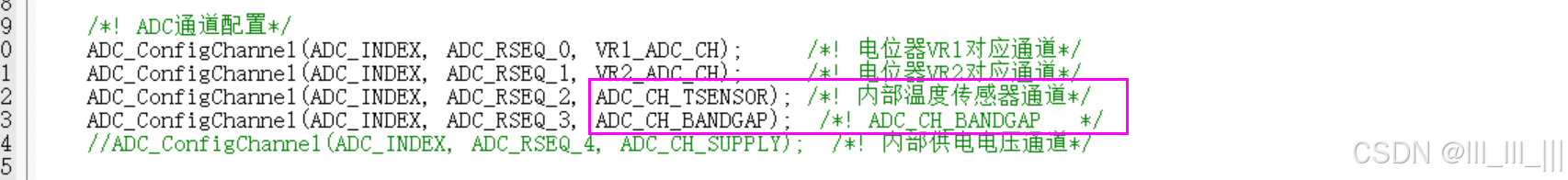

直接采集内部温度adc通道，值不是很准确，可以考虑使用内部BG对ADC值进行校准。

void ADC_Init(void)
{adc_converter_config_t adcConfig;/*! ADC输入端口（电位器）配置*/GPIO_DRV_SetMuxModeSel(VR1_PORT, VR1_PIN, PORT_PIN_DISABLED); /*! 电位器VR1*/GPIO_DRV_SetMuxModeSel(VR2_PORT, VR2_PIN, PORT_PIN_DISABLED); /*! 电位器VR2*//*! ADC配置配置ADC为12位分辨率，工作模式为MODE3规则组扫描+注入组扫描模式多通道单次转换，规则组长度为4。每触发一次进行一次ADC转换，每次转换规则组中的4个通道。*/ADC_DRV_Init(ADC_INDEX);ADC_DRV_InitConverterStruct(&adcConfig);adcConfig.clockDivide                = ADC_CLK_DIVIDE_6;     /*! ADC时钟分频。ADC时钟源选择在时钟初始化里配置，此例程选择为SPLLDIV2_CLK,频率为60MHz*/adcConfig.resolution                 = ADC_RESOLUTION_12BIT; /*! ADC分辨率设置*/adcConfig.regularTrigger             = ADC_TRIGGER_INTERNAL; /*! 规则组触发源类型选择*/adcConfig.injectTrigger              = ADC_TRIGGER_INTERNAL; /*! 注入组触发源类型选择*/adcConfig.dmaEnable                  = false;                /*! DMA使能位*/adcConfig.voltageRef                 = ADC_VOLTAGEREF_VREF;  /*! ADC参考电压源选择，VREF/VDDA*/adcConfig.scanModeEn                 = true;                 /*! 工作模式配置：扫描模式使能位，多通道时需要使能扫描模式，单个通道时不需要使能扫描*/adcConfig.continuousModeEn           = false;                /*! 工作模式配置：连续模式使能位，1：触发后可连续转换，0：触发一次只转换一次，转换完成后停止*/adcConfig.regularDiscontinuousModeEn = false;                /*! 工作模式配置：规则组不连续模式使能位*/adcConfig.injectDiscontinuousModeEn  = false;                /*! 工作模式配置：注入组不连续模式使能位*/adcConfig.injectAutoModeEn           = false;                /*! 工作模式配置：自动注入模式使能位*/adcConfig.intervalModeEn             = false;                /*! 工作模式配置：间隔模式使能位*/adcConfig.regularDiscontinuousNum    = 0;                    /*! 规则组子组长度 (用于mode7)*/adcConfig.regularSequenceLength      = 4;                    /*! 规则组长度设置*/adcConfig.injectSequenceLength       = 0;                    /*! 注入组长度设置*/adcConfig.powerEn                    = true;                 /*! ADC上电*/ADC_DRV_ConfigConverter(ADC_INDEX, &adcConfig);              /*! 初始化ADC配置*//*! ADC通道配置*/ADC_ConfigChannel(ADC_INDEX, ADC_RSEQ_0, VR1_ADC_CH);     /*! 电位器VR1对应通道*/ADC_ConfigChannel(ADC_INDEX, ADC_RSEQ_1, VR2_ADC_CH);     /*! 电位器VR2对应通道*/ADC_ConfigChannel(ADC_INDEX, ADC_RSEQ_2, ADC_CH_TSENSOR); /*! 内部温度传感器通道*/ADC_ConfigChannel(ADC_INDEX, ADC_RSEQ_3, ADC_CH_BANDGAP);  /*! ADC_CH_BANDGAP   */ //ADC_ConfigChannel(ADC_INDEX, ADC_RSEQ_4, ADC_CH_SUPPLY);  /*! 内部供电电压通道*/
}

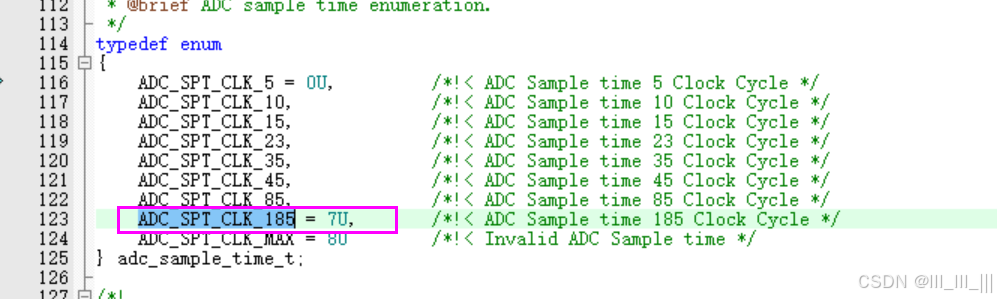

对采样时间没有要求的话，在初始化时候可以增加采样时间

/*!ADC采样转换时间计算：FCLK 时钟源为SPLLDIV2_CLK,频率为60MHzADCCLK = FCLK/clockDivide = 60/6 = 10MHz总转换时间 = (SPT+ resolution（12/10/8）)×ADCCLK周期+5个FCLK = (5+12)/10+5/60 ≈ 1.78us注意：12bit分辨率最大转换率为1Msps，10bit分辨率最大转换率为1.2Msps，8bit分辨率最大转换率为1.4Msps*/

周期5是1.78us，按照公式计算，185是 (5+12)/10+185/60 = 4.78us

在计算时候使用BG进行校准

bg电压在开发板上测试，3.3v时候测出来是1500，5V时候测出来960左右。

BG电压实际上1.2V，即1200mV，对应的是1200的ad值才对，目前7801上测试1200很准，可能7840的值和7801不一样。

void ADC_TriggerTest(void)
{ADC_DRV_SoftwareStartRegularConvert(ADC_INDEX);              /*! ADC软件触发*/while (!ADC_DRV_GetConvCompleteFlag(ADC_INDEX, ADC_RSEQ_3)); /*! 等待ADC最后一个通道转换完成*/ADC_DRV_GetSeqResult(ADC_INDEX, ADC_RSEQ_0, &g_adc_array[0]); /*! 获取规则组0的转换值*/ADC_DRV_GetSeqResult(ADC_INDEX, ADC_RSEQ_1, &g_adc_array[1]);ADC_DRV_GetSeqResult(ADC_INDEX, ADC_RSEQ_2, &g_adc_array[2]);ADC_DRV_GetSeqResult(ADC_INDEX, ADC_RSEQ_3, &g_adc_array[3]);//ADC_DRV_GetSeqResult(ADC_INDEX, ADC_RSEQ_3, &g_adc_array[4]);/*! 打印ADC各通道转换结果*/convertVal = (float)g_adc_array[2]  / (float)g_adc_array[3];   // bgADC /1200 =  TempADC/TempVolconvertVol = convertVal*1200;temperatureVal = 25 - (convertVol - 673  )/1.788 ;
}
